Как прокачать рулевое на камазе 65116. Чиним и регулируем гидроусилитель руля на камазе своими руками

Прокачка ГУР КамАЗ (пошаговое руководство) ⋆ Ремонт автомобилей

Прокачка ГУР КамАЗ это сленговое название процесса удаления воздуха из системы ГидроУсилителя Рулевого управления автомобилей КамАЗ. Эта система состоит из следующих основных элементов:

  1. самого гидроусилителя (7)
  2. продольной тяги (8)
  3. сошки (9)
  4. масляного радиатора (2)
  5. масляных трубопроводов низкого и высокого давления (10 и 11)
  6. масляного насоса ГУР с расширительным бачком (12 и 13)

Одним из условий исправной работы гидроусилителя является герметичность всей системы. В случае разрыва масляного трубопровода, замены насоса или после другого ремонта, нарушающего герметичность — требуется прокачка ГУР КамАЗ.

Порядок действий для удаления воздуха из системы ГУР автомобилей КамАЗ

  1. Вывесить передний мост так, чтобы колеса не касались земли. При помощи домкрата подложите козелки под балку с двух сторон. Но ни в коем случае не начинайте прокачку со стоящими на земле колесами. Либо отсоедините продольную тягу от сошки рулевого управления.
  2. Снимите крышку заливной горловины бачка насоса.
  3. Снимите резиновый колпачок с перепускного клапана рулевого механизма и наденьте на сферическую головку клапана прозрачный эластичный шланг, открытый конец которого опустите в стеклянный сосуд вместимостью не менее 0,5 литра. Сосуд должен быть заполнен маслом до половины его объема. Отверните на 1/2-3/4 оборота перепускной клапан рулевого механизма. Поверните рулевое колесо ВЛЕВО до упора.
  4. Заливайте масло в бачок насоса до тех пор, пока его уровень не перестанет понижаться. Пустите двигатель и при работе с минимальной частотой вращения коленвала доливайте масло в бачек насоса, не допуская снижения уровня, до тех пор, пока не прекратиться выделение пузырьков воздуха из шланга, надетого на перепускной клапан.
  5. Заверните перепускной клапан.
  6. Поворачивайте рулевое колесо ВПРАВО до упора и обратно в ЛЕВОЕ положение. Удерживая рулевое колесо в левом положении, отверните на 1/2-3/4 оборота перепускной клапан и снова проследите за выделением пузырьков воздуха. После прекращения выделения пузырьков заверните перепускной клапан.
  7. Повторите предыдущую операцию не менее двух раз. В результате из перепускного клапана должно выходить чистое (без примеси воздуха) масло. Если выделение пузырьков воздуха продолжается, повторите операцию еще 1-2 раза, при этом следите за уровнем масла в бачке насоса, поддерживая его между метками на указателе уровня.
  8. Остановите двигатель.
  9. Снимите шланг со сферической головки перепускного клапана и наденьте на неё защитный колпачок. Еще раз проверьте уровень масла в бачке насоса и, если нужно, долейте масло. Установите крышку заливной горловины бачка насоса. Если вы отсоединяли продольную рулевую тягу – установите её на место.

Устройство типичного ГУРа

Какое имеет ГУР («Камаз») устройство? Зачастую исполнительные механизмы представлены в едином корпусе с рулевой системой. Такой усилитель можно назвать интегральным. В качестве гидравлической жидкости применяются различные масла типа ATF. Такие обычно льют в FRGG.

Как он работает? У ГУР «Камаза» схема работы очень проста. При вращении рулевого колеса роторный или же аксиально-поршневой насос, который приводится в действие при помощи ремня коленвала, начнет качать масло из бачка, а затем будет нагнетать гидравлическую жидкость под достаточно высоким давлением в распределитель золотникового типа. Последний отслеживает усилие, которое прилагается к рулевому колесу и оказывает помощь в повороте колес. Для этого применяют специальное следящее устройство. Часто таким элементом в типичных системах выступает торсион. Он встраивается в разрез рулевых валов.

Если автомобиль стоит или же двигается по прямой траектории, тогда усилия на валу рулевой системы нет. Соответственно, торсион открыт, а клапаны распределителя перекрыты. Масло в этом случае сбрасывается в бачок. Когда фиксируется поворот руля, торсион закручивается. Золотник освобождает каналы, а рабочая жидкость направляется к исполнительному устройству.

Если система оснащена реечным механизмом, тогда жидкость подается непосредственно в корпус рейки. Когда руль повернут до упора, тогда в дело включаются предохранительные клапаны, которые вовремя сбрасывают давление и защищают механические узлы от возможных повреждений.

Как прокачать ГУР на КамАЗ

Сложно представить, управляемость грузовика, если бы не система ГУР КамАЗ. Работа деталей и механизмов этого устройства, стала привычной для тяжёлого агрегата. Узел помогает пользователю прикладывать минимальное усилие для прокручивания рулевого колеса. Кроме того, выполняется ряд сложных функций, влияющих на безопасность движения машины.

Каждый механизм подвержен износу, который приведет к потере работоспособности. Гидравлический усилитель руля не исключение, состояние узла влияет на другие составляющие мотора. Вот почему, вовремя проведённый уход важен для поддержания работоспособности усилителя.

Слабое звено рулевого управления – гидравлика. Попадание пузырьков воздуха в каналы механизма, способно застопорить работу и создать аварийную ситуацию. Что бы вовремя отреагировать на внештатную ситуацию, опытный пользователь знает, как прокачать ГУР на КамАЗе и восстановить функционал.

Назначение гидравлического рулевого усилителя

Назначение усилителя руля, по возможности максимально снизить прикладываемую силу пользователя к рулю. Кроме того, работа ГУР КамАЗ влияет на устойчивость при езде на малых скоростях. При быстром передвижении, что бы избежать возникновения аварийной ситуации, усилитель создает дополнительное сопротивление на руле. Это стабилизирует поездку по дороге и держит заданный курс.

Особенность усилителя руля на автомобиле КамАЗ-4310 и других моделях в том, что при поломке или выходе из строя механизма, управление машиной не теряется, а остаётся в рабочем состоянии. Единственный недостаток, пользователь вынужден крутить руль с большей силой при повороте транспортного средства.

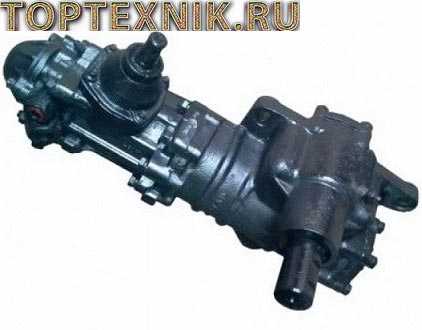

Гидравлический усилитель руля КамАЗ-760:

Устройство ГУР КамАЗ

Усилитель – набор деталей и механизмов, объединённых в замкнутую систему. Базой элемента являются:

  • Распределяющее устройство.

Направляет струйки жидкости (смазки) в патрубки, каналы и полости ГУР.

  • Объёмный гидравлический двигатель возвратно-поступательного движения цилиндрической формы.

Изделие преобразует давление, образованное маслом в механическое действие поршней и стержней.

  • Рабочая смазка.

Рабочее тело, представляющее собой масло, заливаемое в ГУР КамАЗ. Смазка передаёт силу на цилиндр гидравлики от помпы. Так же материал предотвращает износ поверхностей, выполняя функцию смазки и уплотнителя.

  • Помпа гидравлического усилителя руля КамАЗ-65115 и др.

Механизм служит гарантом, поддерживающим необходимый для нормального функционирования системы уровень постоянного давления. Кроме того, помпа постоянно передвигает смазку по полостям и магистралям устройства.

  • Магистрали и патрубки.

Детали помогают соединить и замкнуть детали, механизмы, узлы в одно устройство.

  • Контрольный блок.

Механизм контролирует действие системы, анализирует и распределяет усилия по рабочим направлениям.

Схема ГУРа КамАЗ:

Помпа ГУР

Помпу относят к главному устройству усилителя, поскольку она создаёт давление ГУР КамАЗ, без которого работа не возможна. Механизм крепится в области остова силовой установки. Насос работает за счёт мотора, привод осуществляется от шестерёнчатой передачи. Создание напора смазки в системе происходит за счёт лопастей, которыми оборудована помпа. Узел за оборот рулевого колеса делает 2 цикла впуска и выпуска жидкости. Так же можете прочитать про Насос опрокидывания (подъема) кабины КамАЗ.

Принцип работы

Поворачивая колеса КамАЗ-5410 и др. лопатки ротора совершают вращательные движения и прилегают к статору. Совпавшие друг с другом детали образуют проходы, в которые подаётся смазка и проходит далее за счет образовавшегося напора. Сформировавшийся напор проталкивает жидкость по нижнему клапану за счет того, что масло на момент совпадения проходов распределительного диска и поверхности выходит за пределы изделий.

Помпа ГУР КамАЗ-65116 и др.:

Масло попадает на лопатки ротора, предварительно пройдя диск распределения. За счет напора, лопатки сильней прилегают к статору. Впуск и нагнетание жидкости происходит одновременно по двум направлениям. Рост оборотов ротора, исключает прохождение смазки через калиброванное отверстие, из области, расположенной за диском. Образовавшееся давление действует на перепускной клапан, заставляя открываться. В результате срабатывания клапана, часть рабочей жидкости проходит через коллектор и снова поступает на поверхность всасывания.

Неисправности ГУР КамАЗ

Достоинство изделия в том, что неисправности ГУР КамАЗ проявляются из-за нарушений эксплуатации и ухода. Ремонт механизма, явление редкое, если же поломки случаются, то происходит при минусовых температурах.

Поскольку в усилителе задействована механика, взаимодействующая между устройствами, посредством гидравлики, неисправности делятся:

  • Механический тип;
  • Гидравлический тип.

Замена сальника ГУР КамАЗ:

Температурные перепады негативно воздействуют на гидравлику механизма. Минусовые значения делают рабочую жидкость густой, что увеличивает нагрузки на сальники и уплотнения сочленений автомобиля КамАЗ-65222 и др. Воздействие повышенного напора приводит к утечкам масла.

Нарушение правил эксплуатации негативно влияют на узлы и механизмы усилителя. Что бы продлить срок службы гидроусилителя надо грамотно подходить к эксплуатации. Так, оставляя автомобиль на стоянке, колеса транспортного средства выставляются в ровное положение. В противном случае, неравномерная нагрузка на сальник приведёт к повреждению.

В тёплый период опасность представляет грязь и пыль. Попадание частиц абразива внутрь механизма КамАЗ-65117 и др. моделей, приводят к повышенному трению и износу поверхностей деталей. Воздействие влечёт за собой разгерметизацию системы, износ втулок, штоков и других узлов.

В образовавшиеся зазоры просачивается влага, вызывая ржавчину на незащищенных деталях и провоцируя повышенный износ. Эксплуатация усилителя с подобными проблемами, приводит к стуку в рулевой рейке, после поможет только замена ГУР КамАЗ. Дабы не доводить до крайности, надо вовремя настраивать усилитель. Проводимые процедуры – регулировка и прокачка устройства.

Прокачка гидроусилителя КамАЗ

В случае если выполнена починка, или заправка жидкостью механизма, следующее обязательное действие, это прокачка ГУР КамАЗ. Процедуру выполняют с целью устранить пузырьки воздуха, попавшие внутрь усилителя. Если воздух не устранить, полезное действие гидравлического управления резко упадёт.

Схема ГУР автомобиля КамАЗ:

  • Поднять автомобиль с двигателем КамАЗ-740, или др. моделью, так чтобы колёса машины висели в воздухе. С этой целью, обоприте балки на подставки.

Важно. Если хотя бы одно колесо стоит на поверхности, процедуру прокачки гидравлического усилителя рулевого управления не проводят.

  • Провести демонтаж заливной заглушки горловины расширительной ёмкости;Демонтировать резиновую накладку с клапана выпуска. Провести монтаж на освободившееся место резиновой трубки, свободный край изделия окунуть в ёмкость со смазкой в количестве около 1/2 л.;
  • Отвинтить переходной клапан на одну вторую оборота;
  • Провернуть руль до предела влево, залить смазку в расширительную ёмкость;
  • Запустить силовую установку, дать поработать на холостых оборотах. В это время, на работающем двигателе влить в ёмкость расширителя смазку, не дав упасть уровню. Проконтролировать, что бы из трубки клапана не выходили кружочки воздуха – закрыть клапан;

  • Поочерёдно провернуть руль в правую, и левую сторону. Проследить, что бы руль оставался неподвижным, открутить перепускной клапан на 1/2 оборота. Проконтролировать, выходят ли пузырьки воздуха. Когда воздух не идёт – закрутить вентиль;
  • Повторить процедуру, прокачав усилитель руля подобным образом столько раз, сколько требуется. Признаком окончания процесса, считается выход чистой жидкости из свободного конца шланга без примесей воздуха. Если пузырьки продолжают выходить, регулирование продолжают до полного исчезновения пузырьков;
  • Заглушить силовую установку, снять патрубок, установить колпачок, провести диагностику уровня рабочей жидкости в расширительном бачке, долить масло.

Распространенные неисправности ГУР

Сразу же нужно сказать, что ремонт ГУР КАМАЗ — это процедура, с которой наши соотечественники сталкиваются не так часто. Если водитель будет соблюдать основные правила эксплуатации узла, а также своевременно проводить его техническое обслуживание, то вероятность того, что он выйдет из строя, сведется к минимуму. Как показывает практика, в основном проблемы с работоспособностью гидроусилителя возникают в холодное время года. В целом все неисправности можно поделить между собой на поломки механического и гидравлического типа, причем и те, и другие могут проявиться в любой части устройства.

Как известно, любая гидравлическая система чаще всего проявляет неисправности в условиях морозов, в частности, температурных перепадов. Ведь нужно помнить, что насосное устройство нагнетает высокое давление, так что если увеличится вязкость жидкости в системе, это приведет к выдавлению сальников и, соответственно, ее утечке. Особенно проблема сальников проявляется в автомобилях, водители которых не соблюдают правила эксплуатации, к примеру, оставляют авто на стоянке с выкрученными колесами. Это приведет к тому, что после запуска двигателя давление увеличится только на одной стороне, соответственно, сальник в любом случае выдавит.

Что касается теплого времени года, то летом неисправности обычно проявляются в результате попадания грязи и пыли в систему. Если какая-то часть будет разгерметизирована, износ втулок, а также штоков будет более быстрым. Штоки обычно ржавеют достаточно быстро, в результате чего происходит ускоренный износ втулок. При эксплуатации авто с такой проблемой, спустя несколько сотен км пробега, между этими элементами возникнет большой люфт, а это, в свою очередь, приведет к тому, что рулевая рейка начнет работать со стуком (автор видео о ремонте системы в гаражных условиях — канал kamasist1986).

Удаление воздуха из системы гидроусилителя руля на КамАЗе (правильная «прокачка рулевого»)

При заправке системы гидроусилителя руля КамАЗ маслом или после устранения неисправностей необходимо удалить из неё воздух («прокачать» рулевое управление).

Для этого необходимо:

  1. Вывесить передний мост так, чтобы колеса не касались земли. При помощи домкрата подложите козелки под балку с двух сторон. Но ни в коем случае не начинайте прокачку со стоящими на земле колесами. Либо отсоедините продольную тягу от сошки рулевого управления.
  2. Снимите крышку заливной горловины бачка насоса.
  3. Снимите резиновый колпачок с перепускного клапана рулевого механизма и наденьте на сферическую головку клапана прозрачный эластичный шланг, открытый конец которого опустите в стеклянный сосуд вместимостью не менее 0,5 литра. Сосуд должен быть заполнен маслом до половины его объема.
  4. Отверните на ½……3/4 оборота перепускной клапан рулевого механизма.
  5. Поверните рулевое колесо ВЛЕВО до упора.
  6. Заливайте масло в бачок насоса до тех пор, пока его уровень не перестанет понижаться.
  7. Пустите двигатель и при работе с минимальной частотой вращения коленвала доливайте масло в бачек насоса, не допуская снижения уровня, до тех пор, пока не прекратиться выделение пузырьков воздуха из шланга, надетого на перепускной клапан.
  8. Заверните перепускной клапан.
  9. Поворачивайте рулевое колесо ВПРАВО до упора и обратно в ЛЕВОЕ положение. Удерживая рулевое колесо в левом положении, отверните на ½……3/4 оборота перепускной клапан и снова проследите за выделением пузырьков воздуха. После прекращения выделения пузырьков заверните перепускной клапан.
  10. Повторите предыдущую операцию не менее двух раз. В результате из перепускного клапана должно выходить чистое (без примеси воздуха) масло. Если выделение пузырьков воздуха продолжается, повторите операцию еще 1-2 раза, при этом следите за уровнем масла в бачке насоса, поддерживая его между метками на указателе уровня.
  11. Остановите двигатель.
  12. Снимите шланг со сферической головки перепускного клапана и наденьте на неё защитный колпачок. Еще раз проверьте уровень масла в бачке насоса и, если нужно, долейте масло. Установите крышку заливной горловины бачка насоса. Если вы отсоединяли продольную рулевую тягу – установите её на место.

Процесс удаления воздуха из системы завершен.

Устройство кардана рулевого вала

Кардан КАМАЗов 5320, 4310 и схожих модификаций держится на шарнирах, закрепленных на игольчатых подшипниках. Данные подшипники являются необслуживаемыми, необходимое количество смазки специального типа в них закладывается на заводе. В замене смазки подшипники не нуждаются на протяжении всего срока работы.

Характер соединения — скользящего типа — обеспечивает возможность откидывания водительской кабины для доступа к скрытым под ней механизмам.

Кардан рулевого вала КАМАЗа

Кардан рулевого вала КАМАЗа

Кроме подшипников, карданный вал КАМАЗа состоит из:

  • вилки;
  • упорного и уплотнительного колец;
  • обоймы уплотнительного кольца;
  • крестовины;
  • второй вилки со шлицевым стержнем;
  • третьей вилки со шлицевой втулкой.

Карданный вал МАЗ

Шлицы покрываются слоем специальной смазки, которая закладывается также во втулку.

К угловому редуктору (его ведущей шестерне) вилки кардана прикрепляются с помощью системы клиньев. Клинья удерживаются шплинтованными гайками.

Как прокачать ГУР КАМАЗ | ГРУЗОВИК.БИЗ

Аббревиатура ГУР обозначает систему гидроуправления руля. Это обязательный конструктивный узел любой модели автомобилей КАМАЗ. В случае отсутствия ГУР управлять автомобилем будет либо невозможно, либо крайне трудно. Эта система позволяет водителю легче осуществлять повороты рулевого колеса.

Основное предназначение ГУР — как можно большее снижение усилия, которое используется при поворачивании рулевого колеса во время управления и при осуществлении многих манёвров во время передвижения на низкой скорости.

Также ГУР усиливает возможное влияние на рулевое колесо в ситуации, когда авто едет на высокой скорости. В случае поломки этой системы водитель будет вынужден приложить намного более значительные усилия, чтобы повернуть руль.

Во время заправки ГУРа КАМАЗа маслом и сразу по окончании ремонта каких-либо её неполадок требуется немедленно убрать содержащийся в ней воздух путём прокачивания данной системы. Как прокачать ГУР на КАМАЗе?

Как правильно прокачать ГУР на КАМАЗе

Правильная прокачка ГУР КАМАЗ осуществляется в следующем порядке:

  1. Вывешивание переднего моста таким образом, чтобы избежать прикосновения колёс к земле. Путём применения домкрата подкладываются козелки под балку с обеих сторон. Недопустимо начинать прокачивание с колёсами, которые стоят на земле. Это возможно только после рассоединения сошки и продольной тяги. Первая является частью рулевой системы.
  2. Снятие крышки горловины насосного бачка.
  3. Снятие колпака из резины с клапана, относящегося к механизму руля, с надеванием на круглую клапанную головку шланга. Другой конец этого шланга опускается внутрь ёмкости сосуда, минимальный объём которого составляет пол-литра. Ёмкость необходимо наполнить маслом наполовину.
  4. Открутить на 50-75% клапан руля.
  5. Поворачивание рулевого колеса в левую сторону до достижения упора.
  6. Заливание масла в насосный бак до уменьшения объёма.
  7. Запустить мотор, затем на наименьшей возможной частоте коленвала вливать масло в насосный бачок, без доведения до уменьшения его содержания до момента прекращения выхода воздушных пузырей из шланга, который был установлен на клапан.
  8. Завернуть вышеупомянутый клапан.
  9. Поворот рулевого колеса в правую сторону, пока не будет достигнут упор, затем — в противоположную левую сторону до достижения аналогичной позиции. Потом следует держать вышеупомянутое колесо в такой позиции, отворачивая клапан на 50-75% оборота, после чего нужно будет опять отследить выделение воздушных пузырей. Когда прекратится их выход, следует завернуть вышеуказанный клапан.
  10. Выполнить снова предыдущую манипуляцию минимум дважды. Итогом должен стать выход из клапана очищенного (не содержащего воздух) масла. Воздушные пузырьки продолжают выделяться, после чего манипуляция проводится ещё дважды. В это время требуется отслеживать содержание масла внутри насосного бачка с поддержкой его нормального значения.
  11. Выключить мотор.
  12. Снять шланг с круглой клапанной головки, установить на эту головку колпак, обеспечивающий её защиту. Снова оценить содержание масла внутри насосного бачка, а когда это необходимо — долить. Монтировать крышку горловины насосного бачка. В случае отсоединения продольной рулевой тяги требуется установка последней обратно.

Чиним и регулируем гидроусилитель руля на КАМАЗе своими руками

Система гидравлического управления руля является неотъемлемой частью любого КАМАЗа, поскольку без нее управление транспортного средства будет если не невозможным, то очень затруднительным. Благодаря этому узлу водитель может с большей легкостью проворачивать рулевое колесо. Подробнее о том, что представляет собой система ГУР КАМАЗ и как произвести ее развоздушивание, вы сможете узнать из этого материала.

Характеристика ГУР

Для начала давайте разберемся в основных характеристиках гидроусилителя руля на КАМАЗе 6520 или любой другой модели. Начнем с предназначения и устройства.

Предназначение

Главной целью системы ГУР является максимальное облегчение усилия, использующегося для поворота рулевого колеса при управлении, а также выполнения множества маневров при движении на невысокой скорости. Помимо этого, благодаря системе ГУР воздействие на рулевое колесо будет более ощутимым, если автомобиль движется на большой скорости. Если ГУР по каким-то причинам выходит из строя, это приведет к тому, что водителю придется прикладывать значительно больше усилий для поворота руля.


Общая схема работы рулевого управления КАМАЗа

Устройство

Теперь вкратце рассмотрим устройство ГУРа.

Данная система состоит из следующих элементов:

  1. Распределительное устройство. Этот компонент используется для направления потоков рабочих жидкостей, в частности, гидравлического масла, в магистрали и полости системы.
  2. Гидроцилиндра. Данное устройство осуществляет функцию преобразования гидравлического давления в механическую работу поршней, а также штоков.
  3. Рабочим материалом в данном случае выступает гидравлическая жидкость. С ее помощью осуществляется передача усилия от насоса на гидравлический цилиндр. Кроме того, благодаря жидкости смазываются все трущиеся компоненты и узлы системы.
  4. Насос ГУР КАМАЗ. Благодаря этому устройству в системе постоянно поддерживается нужное для ее нормальной работы давление. Также этот элемент применяется для циркуляции рабочей жидкости.
  5. Соединительные элементы или магистрали. Они используются для того, чтобы объединить воедино все рабочие компоненты системы.
  6. Управляющее устройство или электронный блок. С его помощью осуществляется направление, а также регулировка работы усилителя.

Фотогалерея «Основные элементы системы ГУР»

Особенности работы насоса

Насосное устройство устанавливается в развале БЦ. В отечественных грузовиках используется привод шестереночного топа, но само устройство относится к лопастному виду. В соответствии с технической документацией, этот узел характеризуется двойным действием, то есть за один поворот рулевого колеса он осуществляет два цикла всасывания и нагнетания.

Рассмотрим вкратце принцип работы. При повороте колеса начинают вращаться лопасти ротора, которые, в свою очередь, прижимаются к статорному устройству. В те лопасти, которые при прижимании совпали с отверстиями на корпусе, начинает поступать рабочая жидкость. Далее, благодаря тем же лопастям, расходный материал попадает в более узкие отверстия, которые имеются между статором и ротором.

В тот момент, когда рабочие поверхности смогут совпасть с отверстиями на распределительном диске, расходный материал будет выходить за него. Далее, масло пройдет по нижнему клапану, для этого в системе формируется высокое давление.

Рабочая жидкость, выходя из полости за распределительным диском, будет поступать на лопасти ротора, в результате чего они еще сильнее прижмутся к плоскости статора. Процесс закачки вещества, а также его всасывания, осуществляется одновременно в двух местах. При повышении количества оборотов роторного устройства жидкость из поверхности за диском не будет проходить через калибровочное отверстие. Посредством образования давления в системе производится открытие перепускного клапана, а часть расходного материала, через коллектор, опять подается на всасывающую поверхность (автор видео о замене гидроусилителя на КАМАЗе — Матур Малай).

Распространенные неисправности ГУР

Сразу же нужно сказать, что ремонт ГУР КАМАЗ — это процедура, с которой наши соотечественники сталкиваются не так часто. Если водитель будет соблюдать основные правила эксплуатации узла, а также своевременно проводить его техническое обслуживание, то вероятность того, что он выйдет из строя, сведется к минимуму. Как показывает практика, в основном проблемы с работоспособностью гидроусилителя возникают в холодное время года. В целом все неисправности можно поделить между собой на поломки механического и гидравлического типа, причем и те, и другие могут проявиться в любой части устройства.

Как известно, любая гидравлическая система чаще всего проявляет неисправности в условиях морозов, в частности, температурных перепадов. Ведь нужно помнить, что насосное устройство нагнетает высокое давление, так что если увеличится вязкость жидкости в системе, это приведет к выдавлению сальников и, соответственно, ее утечке. Особенно проблема сальников проявляется в автомобилях, водители которых не соблюдают правила эксплуатации, к примеру, оставляют авто на стоянке с выкрученными колесами. Это приведет к тому, что после запуска двигателя давление увеличится только на одной стороне, соответственно, сальник в любом случае выдавит.

Что касается теплого времени года, то летом неисправности обычно проявляются в результате попадания грязи и пыли в систему. Если какая-то часть будет разгерметизирована, износ втулок, а также штоков будет более быстрым. Штоки обычно ржавеют достаточно быстро, в результате чего происходит ускоренный износ втулок. При эксплуатации авто с такой проблемой, спустя несколько сотен км пробега, между этими элементами возникнет большой люфт, а это, в свою очередь, приведет к тому, что рулевая рейка начнет работать со стуком (автор видео о ремонте системы в гаражных условиях — канал ВОСЕМЬ АТМОСФЕР).

Как удалить воздушную пробку из системы?

Необходимость прокачивать систему обычно возникает после ее заправки либо устранения поломок в работе узла. Воздух, попадающий в магистрали, приводит к менее эффективной работе гидроусилителя, поэтому единственным решением в данном случае будет удаление воздуха.

Итак, как прокачать гидроусилитель:

  1. Для начала нужно вывести передний мост таким образом, чтобы колеса автомобиля не касались земли. Используя домкрат, под балку следует подставить опоры, с обеих сторон. Если колеса будут находиться на земле, прокачку системы начинать нельзя.
  2. Затем нужно демонтировать крышку заливного отверстия расширительного бачка, расположенного под капотом.
  3. Далее, с перепускного клапана следует демонтировать прорезиненный колпачок, а на его головка следует установить эластичный патрубок. При этом открытую его часть следует опустить в стеклянную емкость, объем которой будет не менее половины литра. Сам сосуд следует заполнить рабочей жидкостью наполовину.
  4. Затем перепускной клапан следует немного открыть, на половину оборота.
  5. Выполнив эти действия, руль следует провернуть влево до самого упора. После этого рабочая жидкость заливается в расширительный бачок до того момента, пока его уровень в нем не будет снижаться.
  6. Затем надо завести силовой агрегат, и пока он будет работать на минимальных оборотах, в расширительный бачок залить немного жидкости, но при этом не допустив падения уровня. Делайте это до того момента, пока из патрубка, который установлен на перепускной клапан, не перестанут выходить пузырьки. После этого сам клапан можно завернуть.
  7. Далее, руль следует провернуть до упора в право, а затем — влево. И держа рулевое колесо в этом положении, опять выкрутить наполовину перепускной клапан и понаблюдать за тем, будут ли из патрубка выделяться пузырьки. Когда они перестанут выходить, клапан можно будет закрутить.
  8. Данная операция должна быть осуществлена несколько раз, в конечном итоге из клапана будет выходить чистая жидкость, в которой любые примеси либо воздушные пузырьки должны отсутствовать. В том случае, если пузырьки продолжают выходить, процедура должна быть повторена еще несколько раз, но при этом не нужно забывать о том, чтобы следить за объемом рабочего материала в расширительном бачке.
  9. Затем вам остается отключить мотор и демонтировать патрубок с головки клапана. На саму головку наденьте колпачок, а затем опять произведите диагностику объема жидкости в бачке. Если есть необходимость, ее нужно будет добавить. Дальнейшая сборка всех компонентов осуществляется в обратной последовательности.

Видео «Сборка и регулировка гидравлической системы на стенде»

Процесс сборки и регулировки гидроусилителя руля при помощи специального стенда представлен на видео ниже (автор ролика — канал Zavod Avtoagregatov).

Наши преимущества:

Профессионализм:

Ремонт автомобилей осуществляют высококлассные специалисты с многолетним опытом диагностики и сервиса Грузовых автомобилей и автобусов.

Скорость:

Ремонт Грузовых автомобилей и автобусов выполняется максимально быстро, в нашем распоряжении современное оборудование и опытный персонал.

Стоимость:

Мы предоставляем скидки на ремонт Грузовых автомобилей и автобусов постоянным клиентам.

Качество:

Ремонт автомобилей выполняют опытные, квалифицированные специалисты. Наличие сертификатов на все виды работ.

Гарантии:

Гарантия распространяется на все виды работ.

Рулевое управление

— с гидроусилителем, встроенным в рулевой механизм, рабочая пара — винт с гайкой на циркулирующих шариках и рейка, зацепляющаяся с зубчатым сектором вала сошки. Передаточное число рулевого механизма изменяется от 18,2 в среднем положении сошки до 21,5 в крайних положениях.

Механизм
рулевого управления
модели C700VW.117.009 фирмы RBL, установлен на левом лонжероне рамы автомобиля. Цилиндрическое прямозубое зацепление поршня и вала сошки имеет высокую чистоту поверхности, поэтому износ обоих зубчатых зацеплений чрезвычайно мал, что позволяет свести уход за рулевым механизмом до минимума. Зубчатое зацепление вала сошки в своем среднем положении не имеет никакого зазора.

Механизм имеет клапан с поворотным золотником, который состоит из работающего в червяке на игольчатом подшипнике поворотного золотника с 6-ю дозирующими канавками по окружности и расположенной в картере рулевого механизма головки червяка, так же снабженной 6-ю дозирующими канавками. Червяк и золотник засверлены и заштифтованы заодно с торсионом, который удерживает дозировочный клапан в нейтральном положении, что соответствует прямолинейному движению, до тех пор пока к рулевому колесу не будет приложено встречное усилие. Если с рулевого колеса или управляемых колес на червяк будет передан крутящий момент, торсион деформируется, и поворотный золотник поворачивается относительно головки червяка, тем самым дозировочный клапан оказывается в рабочем положении. Находящееся у дозировочного клапана масло попадает через открытые теперь дозировочные канавки в одну из двух полостей рабочего цилиндра и усиливает движение поворота за счет давления на поверхность поршня.

Механизм RBL снабжен гидравлическим ограничителем поворота. Это устройство предотвращает поломку рулевых тяг, так как при конечном положении поршня регулировочный винт упирается в ограничительный клапан, который пропускает масло на слив.

Гидравлическое усилие при этом существенно снижается, и рулевое колесо можно повернуть до упора только с дополнительной затратой сил.

Насос гидроусилителя

руля модели Р1617 фирмы RBL — лопастной, производительностью не менее 9,0 л / мин при 600 мин-1 и давлении 7000 кПа (70 кгс/см2). Максимальное давление в системе составляет 17000 кПа (170 кгс/ см2). Привод насоса — шестеренный, от коленчатого вала двигателя.

Бачок насоса снабжен бумажным фильтром и указателем уровня масла, установлен на двигателе на дополнительном кронштейне. Смену бумажного фильтра необходимо производить через каждые 100 тыс. км пробега.

Тяги рулевого привода трубчатые, с унифицированными наконечниками. Резьбовое соединение одного из наконечников с тягой сошки позволяет регулировать длину тяги.

Расположение рулевого колеса — левое. Привод от рулевого колеса к рулевому механизму осуществляется посредством карданного вала со скользящим шлицевым соединением и угловой передачей с коническими зубчатыми колесами.

Радиатор гидроусилителя руля

из оребренной алюминиевой трубки, расположен перед радиатором системы охлаждения двигателя.

Удаление воздуха из гидросистемы

(прокачку) проводите при отсоединенной от сошки продольной тяге.

Для этого поверните рулевое колесо вправо до начала увеличения усилия и снова верните его в левое положение, повторите этот цикл не менее трёх раз. Затем долейте масло в бачок насоса.

Уровень масла в бачке насоса

гидроусилителя проверяйте при работающем двигателе, передние колеса автомобиля при этом установите прямо.

Нормальный уровень должен находиться между метками на корпусе бачка. Проверка уровня масла в бачке производится указателем, вмонтированным в крышку бачка.

Система гидравлического управления руля является неотъемлемой частью любого КАМАЗа, поскольку без нее управление транспортного средства будет если не невозможным, то очень затруднительным. Благодаря этому узлу водитель может с большей легкостью проворачивать рулевое колесо. Подробнее о том, что представляет собой система ГУР КАМАЗ и как произвести ее развоздушивание, вы сможете узнать из этого материала.

Как прокачать гидроусилитель руля на автомобиле

Гидроусилитель руля – это необходимое устройство любого грузового автомобиля, которое значительно облегчает управление. Если гидроусилитель неисправен, то любой поворот руля требует больших усилий. Вроде бы, маленький механизм, а как облегчает труд водителя.

Как прокачать гидроусилитель руля, а так же для чего он нужен, и описывается в данной статье.

ГУР: устройство и функции

Гидроусилитель руля – это гидравлическая система, входящая в состав рулевого механизма и облегчающая управление машиной.

Главные функции гидроусилителя руля:

  • устойчивое сохранение заданного направления;
  • снижение трудозатрат, которые прилагает шофер для изменения направления колес;
  • наличие устойчивой связи между рулем и колесами.

ГУР включает в себя следующие системы и элементы:

  • распределитель, ответственый за управление потоками жидкости в емкостях системы;
  • гидроцилиндр, который отвечает за преобразование напора жидкости в слаженную работу штока и поршня;
  • насос, который призван поддерживать установленный напор и движение жидкости;
  • жидкость гидроусилителя руля;
  • шланги соединения объединяют детали системы;
  • электронный блок регулирует работу гидроусилителя.

Распространенные поломки гидроусилителя руля

Как прокачать гидроусилитель руля, расскажем ниже, а пока рассмотрим некоторые типичные неисправности и пути решения для системы ГРУ:

1. Нестабильное движение машины на трассе, требуется периодически выправлять направление следования автомобиля дополнительными движениями руля.

Вероятные причины и пути решения:

  • наличие свободного хода рулевого колеса – если он превышает допустимый порог, то требуется регулировка;
  • износ элементов винтовой пары рулевого устройства, если износ присутствует, то винтовую пару необходимо заменить.

2. Нанесение вреда фильтру насоса, или же замусоривание: в гидросистему проник воздух, признаки этого факта: мутное масло и наличие пены в бачке. Для решения проблемы необходимо осуществить промывку и прокачку системы, затем поменять фильтр.

Прокачка ГУР на КАМАЗе

В этой части статьи пойдет речь о том, как прокачать гидроусилитель руля на КАМАЗе. Воздух, который остается в элементах гидросистемы после процедуры замены масла, может стать причиной неполной работы гидроусилителя руля. Для правильной прокачки системы требуется выполнить следующие действия:

  • используя домкрат, зафиксировать передние колеса автомобиля в воздухе;
  • отвинтить клапан припуска, который расположен на рулевом механизме;
  • повернуть руль до конца влево;
  • заполнить насос новым маслом;
  • завести мотор и на самых маленьких оборотах заполнить маслом бак гидроусилителя руля до тех пор, пока не исчезнут пузырьки воздуха из шлангов;
  • закрепить припускной клапан на рулевом устройстве;
  • повернуть руль до конца вправо, затем возвратить влево и снова ослабить припускной клапан – для выхода воздуха, и закрутить обратно;
  • совершать последнюю описанную процедуру до момента, когда из клапана не начнет выходить чистое масло.

Как прокачать гидроусилитель руля на «Газели», опишем ниже, а пока же рассмотрим процесс замены жидкости ГУР.

Меняем жидкость гидроусилителя руля

Жидкость в системе ГУР требуется менять при загрязнении, а так же после шестилетнего пользования машиной. Как же выполнить эту нехитрую процедуру?

  1. В первую очередь необходимо отвернуть нагнетательный шланг, который ведет к устройству рулевого управления, при этом необходимо сдерживать гайку от проворачивания.
  2. Из системы гидроусилителя руля требуется стравить жидкость, не запуская мотора, поворачивать руль вправо и влево до упора до тех пор, пока жидкость из нагнетательного шланга не перестанет вытекать. Затем вновь прикрепить шланг к насосу.
  3. Свежей жидкостью наполнить систему.
  4. Завести мотор. В это время жидкость уйдет и распределится по системе. Заполнять систему жидкостью до момента, когда ее уровень не станет прежним.
  5. Прокачайте систему ГУР.

Жидкость в гидроусилителе представляет собой масло типа PSF, предназначенное для ГУР.

Жидкость для гидроусилителя должна обладать следующими свойствами:

  • температура работы масла 110 градусов С;
  • присутствие присадок для повышения качества работы под давлением;
  • постоянная вязкость при различных нагрузках;
  • отсутствие пены;
  • предупреждение возникновения ржавчины.

Как прокачать гидроусилитель руля на «Газели»

Прокачка системы ГУР на автомобиле «Газель» требуется в следующих случаях:

  • при проникновении в систему воздуха;
  • после выполнения ремонта, который сопровождался разгерметизацией системы.

Порядок действий при избавлении системы от воздуха:

  1. Заполнить систему гидроусилителя руля рабочей жидкостью.
  2. Зафиксировать ручник в верхнем положении, подложить под задние колеса машины тормозные упоры. Переднюю часть машины поднять.
  3. Рулевое колесо установить в прямое положение. Запустить двигатель.
  4. В правую сторону до упора повернуть руль. В это время в бачке с жидкостью возникнут пузырьки воздуха.
  5. Вывернуть руль до упора в левую сторону для выхода из гидросистемы остатков воздуха.
  6. Повторять процедуру до момента, когда пузырьки воздуха перестанут появляться в бачке. Если есть необходимость, то долить жидкость до максимальной отметки.

Вот такими нехитрыми процедурами вы продлите срок службы системы ГУР на своем автомобиле и будете долго наслаждаться комфортным вождением.

Признаки типовых неисправностей элемента

Если при движении нужно постоянно выравнивать автомобиль при помощи руля, то необходимо проверить наличие свободного хода рулевого колеса. Если он выше, чем нужно, следует отрегулировать ход. Также нужно убедиться и проверить, не износились ли части винтовой пары.

В случае попадания воздуха в гидравлику в бачке можно увидеть вспененную и мутную жидкость. В этом случае нужно промыть и прокачать системы. Также подлежит замене фильтр. Кроме этого, одна из типичных неисправностей — прокладка коллектора, которая может износиться.

https://zapchasti-isuzu.ru/marki-specavto/rulevoe-upravlenie-kamaz-4310.html

Оставьте ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

X
