Устройство ходовой части автомобиля

Что такое ходовая часть автомобиля и ее неисправности

Без ходовой части автомобиль попросту не смог бы двигаться, поскольку силовой установке вместе с трансмиссией и приводом попросту некуда бы было передавать крутящий момент.

Ходовая часть авто включает в себя колеса, которые и воспринимают этот крутящий момент, вращаются и передвигают автомобиль. Однако это не основная задача ходовой части. Автомобиль передвигается не по идеально ровной поверхности, всегда на дороге имеются изгибы, выступы, ухабы, ямы и т. д.

Если бы колеса крепились к кузову авто или раме без подвески – второй составляющей ходовой части, то о комфортабельности говорить бы не приходилось – практически все неровности сразу бы передавались на кузов, лишь немного снижаясь амортизацией пневматической шиной колеса. Так что ходовая часть не только приводит в движение авто, но еще и обеспечивает комфортабельность путем снижения колебательных движений от колеса на кузов.

Подвеску, снижающую колебательные движения, начали применять еще до появления самого автомобиля. Некоторые кареты оснащались элементами из пружинистой листовой стали.

Данные элементы состояли из двух стальных дуг, соединенных между собой шарнирно. Верхняя дуга крепилась к самой карете, а нижняя – к оси колес. При движении эти пружинистые дуги частично воспринимали на себя и гасили вибрацию от оси колес.

Подвеска кареты и стала прообразом зависимой подвески автомобиля.

Суть же самой подвески – возможность вертикального перемещения колеса относительно кузова или рамы при движении по неровностям. Благодаря элементам подвески воздействие, которое воспринимает колесо от дорожного покрытия, не передается на кузов, а поглощается. То есть, крепление колеса в автомобиле является не жестким относительно кузова.

Зависимая подвеска. Типы, особенности конструкции

Всего на автотранспорте применяется два вида подвески – зависимая и независимая. На данный момент такой тип подвески, как зависимая — считается вроде и устаревшей, однако применяется она еще достаточно широко на грузовых авто, полноразмерных рамных внедорожниках и обычных легковых авто. Такое применение на транспорте зависимая подвеска получила из-за простоты и надежности конструкции.

Рессорная подвеска

Основным элементом данной подвески является рессора. Состоит она из пакета листов пружинистой стали, немного загнутой в дугу. Причем этот пакет зачастую имеет пирамидальную форму.

Своими концами рессора крепится к раме авто, а к ее центральной части крепится ось. На авто применяется по две рессоры, установленные ближе к колесам.

Эти рессоры, благодаря пружинистой стали воспринимают на себя неровности дороги, позволяя перемещаться колесу относительно кузова.

Задняя зависимая подвеска переднеприводного автомобиля

Однако в этом есть и негативное качество – работа рессоры сопровождается инерционными колебательными движениями.

То есть, при восприятии неровности дороги рессора получает энергию, которая приводит к ее колебательным движениям.

И хоть со временем амплитуда колебаний будет снижаться, пока не затухнет, но они будут передаваться на раму. Автомобиль будет раскачиваться даже по ровной дороге после прохождения неровности.

Чтобы значительно сократить время колебания рессоры, в конструкцию подвески включены амортизаторы, которые и поглощают колебательную энергию. Если по-простому, то амортизатор останавливает рессору после неровности, не давая ей раскачивать авто.

Пружинная подвеска

Существует еще один тип зависимой подвески – пружинная. В этой подвеске вместо рессор применяются винтовые пружины. Они более удобны в применении, поскольку обладают значительно меньшими габаритами.

Видео: Ходовая часть автомобиля

Но здесь тоже есть свою нюансы. Если рессора сама выступала в качестве крепежного элемента, соединяющего раму с осью колеса, то пружина в таком качестве выступать не может. Поэтому в конструкцию пружинной подвески включена система тяг и рычагов, которые шарнирно соединяют кузов с осью (балкой, мостом).

Пружина, как и рессора, тоже в результате воздействия на нее получает инерционные колебательные движения, поэтому без использования амортизаторов в такой подвеске не обошлось.

Были и другие виды зависимой подвески, к примеру, торсионная, однако она широкого применения на автотранспорте не получила.

Основным недостатком зависимой подвески является частичная передача перемещения одного колеса относительно кузова на второе. Колеса закреплены на оси, и она передает эти перемещения. Поэтому зависимая подвеска не очень подходит для установки на управляемую ось.

Но она еще широко используется на задней оси, как ведущей, так и ведомой. На рамных внедорожниках последних поколений все еще встречается рессорная подвеска. Пружинную же подвеску часто используют на легковых переднеприводных авто. Причем в технических характеристиках авто не всегда указывается, что задняя подвеска – зависимая, зачастую ее называют подпружиненной балкой.

Независимая подвеска. Устройство, особенности

Второй тип подвески – независимый, характеризуется тем, что каждое колесо оси имеет свою систему крепежа и гашения колебаний, которая не передает движения одного колеса на другое. По сути, в независимой подвеске отсутствует ось колес (балка, мост) как таковая.

Самое большое распространение получила независимая подвеска типа «МакФерсона». Схема такой подвески достаточно проста – ступица колеса шарнирно крепится к кузову авто посредством рычагов. Типов этих рычагов и их расположение может отличаться. Встречаются А-образные рычаги, одинарные, сдвоенные, нижние верхние. Самая простая независимая подвеска состоит из одного нижнего рычага.

Дополнительно ступица крепится к кузову амортизационной стойкой, выполняющей еще и роль поворотного кулака. Основными элементами этой стойки является винтовая пружина и амортизатор. Сама стойка – это корпус, в который помещен амортизатор, а поверх стойки расположена пружина.

Вверху стойка упирается в кузов. Между ними установлена подушка стойки, на которую она и опирается. Установленный внутри упорный подшипник дает возможность вращаться стойке вокруг оси. Благодаря этому осуществляется возможность поворота колеса.

Как бы отлично не работала амортизационная стойка, существует возможность передачи колебаний на кузов. Это может привески к поперечному раскачиванию кузова. Чтобы этого не произошло, в конструкцию включен стабилизатор поперечной устойчивости, соединяющий обе подвески колес. Работая на скручивание этот стабилизатор гасит поперечные колебания.

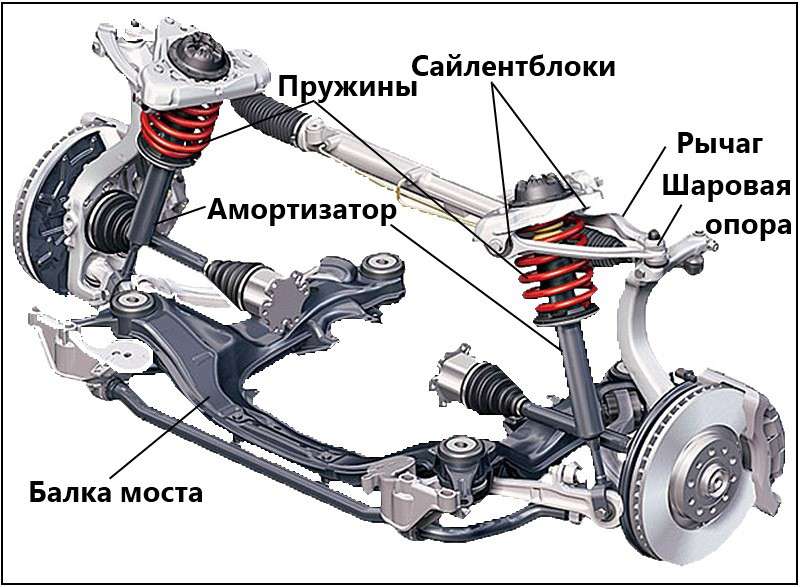

Это основные элементы независимой подвески. Но имеется и большое количество вспомогательных элементов, без которых не обойтись. Таким элементом, к примеру, является подушка стойки. Также к ним относятся все резинотехнические элементы:

• сайлентблоки;
• шаровые опоры;
• втулки.

Все они тоже задействованы в гашении колебаний. Сайлентблоки, шаровые опоры и втулки помещаются везде, где производится соединение элементов подвески – рычагов с кузовом и ступицей, стабилизатора поперечной устойчивости со ступицами и подрамником и т. д.

Основные неисправности и диагностика подвески

Поскольку подвеска, какой бы она не была – зависимой или независимой, осуществляет перемещение колес относительно кузова и гасит все колебания, то она испытывает значительные нагрузки, приводящие к выходу из строя того или иного элемента.

В зависимой подвеске самыми распространенными неисправностями является потеря работоспособности амортизатора из-за утечки масла, физическое его повреждение.

Также зачастую приходится менять все резинотехнические элементы, которые тоже присутствуют в данном типе подвески. Со временем происходит «старение» резиновой составляющей – она садится, начинает расслаиваться.

Вполне возможно и разрушение рессор или пружин, из-за значительных нагрузок они могут лопнуть.

В независимой подвеске неисправности те же:

• износ резинотехнических элементов и шаровых опор;
• выход из стоя амортизатора;
• разрушение пружины или стабилизатора поперечной устойчивости.

Поэтому за подвеской следить нужно постоянно, своевременно проводить замену расходных материалов, контролировать состояние амортизаторов, пружин и рессор.

Устройство авто для начинающих: Тормозная система

– Карбюраторные и дизельные двигатели

– Система выпуска отработавших газов

– Система смазки двигателя

– Основные неисправности системы смазки.

– Карданная передача заднеприводного автомобиля

– Главная передача и дифференциал

Ходовая часть автомобиля предназначена для перемещения автомобиля по дороге, причем с определенным уровнем комфорта, без тряски и вибраций. Механизмы и детали ходовой части связывают колеса с кузовом, гасят его колебания, воспринимают и передают силы действующие на автомобиль.

Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами, и быстрые колебания с малыми амплитудами. От быстрых колебаний защищает мягкая обивка сидений, резиновые опоры двигателя, коробки передач и так далее.

Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины.

Подвеска может быть зависимой и независимой.

Зависимая подвеска это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой. При наезде на неровность дороги одного из колес, второе наклоняется на тот же угол.

Независимая подвеска это когда колеса одной оси автомобиля не связаны жестко друг с другом. При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса.

Углы установки передних колес.

Раз уж мы с вами начали говорить об устойчивости и управляемости автомобиля, то имеет смысл сразу разобраться и с углами установки передних колес, хотя это тема, как ходовой части автомобиля, так и его рулевого управления.

Наверняка вы слышали такие слова как «сход» и «развал», чаще водители произносят их слитно – «сход-развал». Давайте разберемся с тем, что означают эти слова.

Если отойти от машины подальше (по ходу движения), обернуться и посмотреть на передние колеса, то те из вас, у кого «глаз–алмаз» смогут увидеть, что колеса стоят на дороге не перпендикулярно ей и не параллельно друг другу (рис.44).

Они как бы «развалились» в стороны от вертикальной оси, а траектории их движения «сходятся» в перспективе, то есть они смотрят чуть-чуть друг на друга. Ну, так это и есть углы установки передних колес, что в обиходе называется «развал» колес и их «сход» (схождение).

Это были углы, видимые острым глазом. Но есть еще и невидимые: продольный и поперечный углы наклона оси поворотной стойки (кулака) подвески колес, углы одновременного поворота правого и левого колес автомобиля. Невидимые углы устанавливаются на заводе-изготовителе автомобиля и, как правило, не требуют вмешательства со стороны водителя на протяжении всего срока службы машины. Ну, а «развал» колес и их «схождение» обеспечивается и регулируется с помощью специально предназначенных для этого шайб в подвеске передних колес и за счет укорачивания или удлинения боковых тяг в рулевом приводе. Однако остается непонятным – для чего нужны все эти углы? Есть пухлые тома и не одна диссертация по разделу науки об автомобиле – его управляемости. В объеме этой книги мы с вами ограничимся лишь основными понятиями этого раздела. Давайте для начала вернемся к забытому нами велосипеду. При езде на велосипеде заметно наблюдается эффект стабилизации. За счет продольного наклона вилки переднего колеса (вперед по ходу), это колесо всегда стремится занять положение для движения прямо. Именно по этой причине можно ехать на велосипеде, не держась за руль! Точно также и в автомобиле, если вы не ухватились за рулевое колесо с «побелением костяшек пальцев», то машина хочет, и будет ехать прямо. Водителю остается лишь чуть корректировать направление движения автомобиля и не мешать ему. Обеспечивается это не только продольным наклоном вертикальной оси поворотной стойки подвески колес, но и всеми вышеперечисленными углами. Все эти углы вместе взятые обеспечивают: устойчивое прямолинейное движение автомобиля, уменьшение усилия, прикладываемого к рулевому колесу на повороте, качение передних колес на повороте, без проскальзывания, самовозврат передних колес в прямолинейное положение по окончании поворота, смягчение ударов по подвеске колес от неровностей дороги, снятие излишних нагрузок с наиболее ответственных деталей и подшипников. Догадываюсь о ваших мыслях относительно этого списка. Успокойтесь перед вами не диссертация, а книга о принципиальном устройстве легкового автомобиля. Поэтому вам необходимо знать только то, что углы эти есть, их необходимо поддерживать в пределах рекомендаций завода-изготовителя вашего автомобиля и пользоваться тем, что эти углы дают лично вам.

Тем из вас, кто уже водит автомобиль, пусть даже он пока учебный, не мешает знать и использовать на практике одно из перечисленных свойств правильно установленных передних колесах. После поворота они сами хотят вернуться в исходное положение (для движения прямо) и не стоит им мешать в этом благом намерении.

Вам остается лишь слегка придерживать рулевое колесо и оно, скользя в ваших руках, самостоятельно найдет свое среднее положение. Ну, а если честно, то рулю в последний момент все-таки надо немного помочь, так как скорость его возврата, при приближении к исходному положению, заметно снижается.

Поэтому сначала руль активно скользит в руках, а потом водитель лишь слегка его доворачивает.

Рис. 45. Колесо легкового автомобиля a) устройство колеса б) уплотняющий буртик на ободе бескамерной шины1 – диск колеса; 2 – обод; 3 – борт; 4 – камера; 5 – боковина; 6 – корд; 7 – протектор а) диагональное б) радиальное

5.1. Шины легковых автомобилей имеют остаточную высоту рисунка протектора менее 1,6 мм, грузовых автомобилей – 1 мм, автобусов – 2 мм, мотоциклов и мопедов – 0,8 мм.

Чтобы понять, о чем идет разговор, возьмите в руки свои ботинки и рассмотрите рисунок подошвы.

Если рисунка нет, значит, его высота равна нулю и при ходьбе по скользкой дороге вы будете постоянно поскальзываться, а может быть и падать.

Если рисунок выступает и не сильно изношен, то ходить удобно, обувь надежно фиксирует своим рисунком (протектором) положение ноги человека на дороге. А если ваша обувь имеет рельефную горную подошву, то вообще никаких проблем нет.

То же самое относится и к рисунку протектора автомобильной шины. При сильном износе протектора шин автомобиль начинает значительно хуже “цепляться” за дорогу и легче скользить по ней.

Требования к протектору шин прицепа такие же, как и к шинам автомобиля-тягача.

5.2. Шины имеют внешние повреждения (пробои, порезы, разрывы), обнажающие корд, а также расслоение каркаса, отслоение протектора и боковины.

Вы познакомились с устройством шины и должны понимать всю опасность возможных последствий при незначительных с виду “внешних повреждениях”, и тем более при повреждении основы покрышки – корда.

Давление воздуха в шине большое, приблизительно 1,8–2,2 кг/см². Самая опасная неприятность, которая может случиться при движении на поврежденной шине – это мгновенный выход воздуха из шины (“взрыв” шины).

В этом случае автомобиль внезапно отклоняется в сторону вышедшего из строя колеса.

Особенно опасен “взрыв” переднего колеса, при котором машина сворачивает в сторону резким прыжком! Требуется немало усилий, чтобы удержать автомобиль на дороге, снизить скорость и остановиться.

Неопытный водитель при этом обычно пугается и теряется, в результате чего автомобиль может вылететь на обочину дороги (при “взрыве” правого колеса) или на полосу встречного движения (при “взрыве” левого колеса).

Когда “взрывается” заднее колесо тяжелых последствий, как правило, не наступает. Лишившись одного из задних колес, автомобиль не “прыгает” в сторону, а лишь активно “хочет” уйти с дороги, и водителям обычно удается вернуть его на место.

Для любого водителя, так же как и для пешехода, абсолютно понятно, что если его обувь износилась и прохудилась, то ее надо менять на новую. Иначе можно простудиться и заработать насморк.

С “обувью” для машины то же самое! Изношенные и поврежденные шины надо менять. В противном случае, последствия могут быть намного серьезнее и страшнее насморка.

5.3. Отсутствует болт (гайка) крепления или имеются трещины диска и ободьев колес, имеются видимые нарушения формы и размеров крепежных отверстий.

Комментировать отсутствие одного или нескольких болтов крепления колес, а также слабую их затяжку, не очень хочется.

Вершиной преступной беспечности водителя является ситуация, когда он теряет колесо при движении автомобиля.

Если вы думаете, что такого не бывает, то ошибаетесь, спросите у “бывалых” водителей.

Начало “болтания” колеса при движении автомобиля может почувствовать любой водитель и даже пассажир. Определив, какое из колес ненадежно закреплено, необходимо сразу же устранить неисправность. Учтите, оторвавшееся и укатившееся на полкилометра колесо может натворить немало бед!

Трещины диска колеса приводят к тому, что колесо уже не “убегает” от автомобиля, а остается на дороге грудой железа вперемешку с резиной. Во избежание такой “перспективы” необходимо контролировать состояние дисков колес и незамедлительно менять поврежденные диски на новые.

Замятые и деформированные диски колес создают сильные вибрации, которые при движении машины передаются на рулевое колесо и выводят из строя не только элементы рулевого управления и подвески колес, но и детали других узлов автомобиля.

Неисправности ходовой части автомобиля по степени тяжести последствий сравнимы, пожалуй, с отказом тормозов или рулевого управления, при этом могут пострадать абсолютно посторонние люди. Поэтому в вопросе контроля состояния узлов и деталей ходовой части автомобиля следует быть особо внимательным и предупредительным.

5.4. Шины по размеру или допустимой нагрузке не соответствуют модели транспортного средства.

Пешеходам не приходит в голову носить обувь на два-три размера больше или меньше своего, поскольку в такой обуви совершенно невозможно передвигаться. В то же время, некоторые водители пытаются “обуть” свою машину в неподходящую “обувь”, да еще потом, после аварии на повороте дороги, спрашивают: “А чего это она (покрышка), соскочила, а?”

Для каждого автомобиля выпускаются соответствующие шины. Во времена всеобщего дефицита трудно было найти любую шину. Сейчас это сделать совсем не сложно.

В продаже есть огромный ассортимент отечественных и импортных шин (позволяли бы только средства). При покупке новых шин для своей машины обращайте внимание не только на их размер, но и на другие параметры.

Шины должны соответствовать модели именно вашего автомобиля.

С допустимой нагрузкой проблем обычно не бывает, так как запас прочности современных шин очень большой. Но, найдя на чердаке завалявшуюся покрышку, сначала стоит уточнить, подходит ли она по допустимой нагрузке к вашему двухтонному джипу.

5.5. На одну ось транспортных средств установлены шины различных размеров, конструкций (радиальной, диагональной, камерной, бескамерной), моделей, с различными рисунками протектора, ошипованные и неошипованные, морозостойкие и не морозостойкие, новые и восстановленные.

Опять вернемся к нашей обуви. Если на одну ногу надеть ботинок, не соответствующий тому, что надет на другую ногу, то передвигаться будет, мягко говоря, неудобно как по снегу, так и по паркету.

Эффект, возникающий при этом, можно ощутить, надев на одну ногу туфлю на высоком каблуке и кожаной подошве, а на другую без каблука и на рифленой резиновой подошве. Представить ваше состояние во время прогулки, а также реакцию окружающих, не сложно.

Когда дело касается безопасности – шутки в сторону! На одной оси автомобиля должны быть установлены обе диагональные или обе радиальные покрышки.

В противном случае, из-за разницы в характеристиках диагональных и радиальных шин, при движении машину обязательно будет “уводить”, а при интенсивном или экстренном торможении вам будет гарантирован занос автомобиля.

Это связано с тем, что, в то время как диагональная шина “стоит колом” на дороге, радиальная “распластывается” по асфальту. Соответственно, у колес справа и слева будет различный коэффициент сцепления с дорогой, что неминуемо приведет к уводу автомобиля в сторону при движении и к его заносу при торможении.

Рисунок протектора шин на одной оси автомобиля тоже должен быть одинаковым, иначе опять не избежать “танцев” на дороге. Ваш автомобиль не будет двигаться по заданной траектории, что особенно опасно в условиях интенсивного движения и на скользкой дороге.

На паре передних колес автомобиля допускается иметь рисунок протектора, отличающийся от пары задних. Но в этом случае неудобно пользоваться запасным колесом. При проколе одного из колес вы будете вынуждены или нарушить закон, или возить с собой два запасных колеса, по одному для каждой пары.

Все вышеизложенное относится также и к колесам прицепа. Если у вас встал вопрос о замене покрышек на прицепе к своей машине, то не имеет смысла покупать комплект шин другого типа или с рисунком протектора, отличным от колес самого автомобиля. Лучше, если шины тягача и прицепа будут взаимозаменяемы, так удобнее и дешевле.

Устройство ходовой части автомобиля

Совокупность узлов и агрегатов транспортного средства, обеспечивающая его передвижение, называют ходовой частью. Главными компонентами ходовой части являются передняя и задняя подвески и колеса.

Кроме того, в ходовую часть автомобиля входят несколько дополнительных устройств: упругие и демпфирующие элементы, направляющие, стабилизаторы поперечной устойчивости, шины и опоры колес.

Принципиальная схема ходовой части автомобиля выглядит следующим образом.

Схема ходовой части авто

Для придания нашей статье большей практической ценности мы рассмотрим конструктивное исполнение ходовой части на примере одного из наиболее популярных у отечественных автолюбителей автомобиля – «ВАЗ 2109».

Передний мост

Передний мост «девятки» имеет подвеску телескопического типа, оснащенную витыми пружинами и гидравлическими амортизаторами. Поперечный рычаг – нижнего исполнения, оборудован растяжками и стабилизаторами поперечной устойчивости.

В силу применения на данной модели автомобиля переднеприводной схемы, техническая сложность переднего моста, как одного из основных элементов ходовой части, достаточно велика, несмотря на сравнительно малое количество узлов, составляющих конструкцию. Он состоит из:

• Стойки с амортизаторами.
• Поперечного рычага.
• Поворотного кулака.
• Системы растяжек.
• Узлов крепления к кузову (трансмиссии).

Задний мост

Конструкция заднего моста значительно проще, поскольку в нем отсутствуют элементы, связанные с трансмиссией (за исключением автомобилей с задним приводом).

Кроме того, на задний мост приходится меньшая по величине нагрузка, нежели на переднюю часть ходовой.

Сравнительно мягкий режим эксплуатации позволил разработчикам существенно упростить, как принципиальную схему данного узла, так и его конструктивное исполнение.

Задний мост «ВАЗ 2109» состоит из следующих элементов:

• Центральной балки.
• Гидравлических амортизаторов и пары пружин.
• Продольных рычагов.
• Кронштейны, фиксирующие мост на лонжероне автомобиля.
• Фланцы, осуществляющие крепление колес.

Как следует из названия, центральная балка служит основным элементом заднего моста. Она является совокупностью трех отдельных деталей (соединителя и двух продольных рычагов), связанных посредством сварочных швов с использованием усилительных накладок. К кронштейнам, приваренным на рычагах, монтируются амортизаторы и фланцы полуосей колес.

Ремонт ходовой части автомобиля

Важность функций, выполняемых элементами ходовой части любого автомобиля, предполагает ее своевременное техническое обслуживание и ремонт. Но необходимость выполнения ремонтно-восстановительных работ, а также их объем, и уровень сложности определяются в процессе диагностики ее состояния.

Итак, рассмотрим главные признаки нарушения работоспособности ходовой части и симптомы наиболее распространенных повреждений ее элементов:

• Подтекание специальных технических жидкостей в районе расположения элементов ходовой системы. Главными причинами возникновения данного дефекта становятся повышенный износ сальника или зеркала штока гидравлического амортизатора.
• Возникновение посторонних стуков во время движения, нарушение управляемости автомобиля, или «рыскание». Как правило, этот симптом – яркое свидетельство износа и, следовательно, ослабление узлов крепления.

• Нарушение работоспособности подвески, выражающееся в недостаточном сопротивлении цилиндров амортизаторов прикладываемому к ним усилию. Причины данного явления достаточно разнообразны: недопустимый уровень износа элементов амортизатора (сальников, штока, фторопластовой втулки), неисправность клапанного механизма, малое количество технической жидкости.
• Возникновение жестких ударов «пробой», ощущаемых на рулевом колесе, при эксплуатации автомобиля на имеющем неровности дорожном полотне. Симптом характерен для пружин, утративших вследствие «усталости» металла необходимую упругость. Кроме того, подобная картина появляется при некорректной работе амортизаторов.

Резюмируя вышесказанное, конкретизируем несколько основных правил, помогающих избежать серьезных материальных затрат на ремонт ходовой части автомобиля:

• Исповедовать неагрессивный стиль вождения.
• Бережно эксплуатировать транспортное средство, особенно, в условиях бездорожья.
• Своевременно и в полном объеме проводить рекомендуемые производителем работы по техническому обслуживанию автомобиля и необходимые диагностические и ремонтные мероприятия.

Назначение и общее устройство ходовой части автомобиля

Ходовая часть автомобиля включает в себя раму, подвеску, задние и передние мосты, колеса и шины – все агрегаты, так или иначе связанные с рамой или несущей частью кузова.

С помощью деталей и механизмов, составляющих ходовую часть автомобиля, его колеса связываются с кузовом, при этом гасятся возникающие в процессе езды колебания, что обеспечивает комфортность поездки. Смысл такого крепления заключается в том, чтобы кузов машины во время езды мог перемещаться относительно колес.

При этом устраняются вертикальные, поперечно-угловые и иные колебания и обеспечивается мягкость и плавность хода автомобиля. Существует два вида автомобильных подвесок: зависимая и независимая. В большинстве современных машин используется независимая подвеска, поскольку она обеспечивает больший комфорт и безопасность езды.

На автомобиле с зависимой подвеской колеса, расположенные на одной оси, связаны между собой жесткой негнущейся балкой.

Когда одно из колес наезжает на какую-либо неровность и по этой причине наклоняется под определенным углом, связанное с ним колесо вынужденно наклоняется на такой же угол. Каждая подвеска включает в себя упругие элементы, называемые рессорами.

Их главной задачей является смягчение колебаний и ударов, передающихся кузову автомобиля. На современных автомобилях используется два типа рессор: пружинные и пластинчатые.

Внешне пружинная рессора представляет собой мощную пружину с высокой степенью сопротивляемости. Устройство пластинчатой рессоры сложнее: она состоит из нескольких рядов продольных металлических пластин. Они наложены друг на друга таким образом, что внизу располагается длинная пластина, на ней — покороче, затем — еще короче и сверху — самая короткая пластина.

Данная конструкция, выполненная из крепкого металла, обеспечивает, с одной стороны, мощное сопротивление, а с другой — необходимую упругость.

Кроме того, подвеска автомобиля включает в себя гасящие элементы — амортизаторы, задача которых состоит в гашении колебания и раскачивания кузова за счет сопротивления, возникающего при перетекании жидкости через калиброванные отверстия из одной емкости в другую и обратно.

В некоторых видах амортизаторов вместо жидкости применяется газ. Соответственно, амортизаторы бывают гидравлическими или газовыми. Амортизатор устанавливается между кузовом автомобиля и колесной осью (балкой).

Его элементами являются: верхняя и нижняя проушина — предназначены для крепления амортизатора соответственно к кузову и колесной оси; защитный кожух — накрывает верхнюю часть амортизатора; •шток; •цилиндр; •поршень с клапанами.

В состав подвески автомобиля также входит стабилизатор поперечной устойчивости.

Назначение этого устройства — уменьшение наклона автомобиля при движении на поворотах, а также повышение его устойчивости и управляемости.

Когда автомобиль выполняет поворот, его кузов с внутренней стороны поворота приподнимается над поверхностью дороги, а с внешней — наоборот, сближается к ней, что создает опасность опрокидывания.

Этому препятствует стабилизатор, который, прижавшись к поверхности вместе с автомобилем с одной его стороны, одновременно прижимает другую сторону.

Если одно из колес автомобиля наезжает на неровность, то стабилизатор стремится вернуть его в первоначальное положение.

Однако от последствий лихачества не спасет ни один стабилизатор: подтверждением этому являются частые случаи опрокидывания автомобилей.

2) Подвеска: назначение, типы, основные устройства, классификация по различным признакам.

Подвескойназывается совокупность устройств, осуществляющих упругую связь колес с несущей системой автомобиля (рамой или кузовом).

Подвеска служит для обеспечения плавности хода автомобиля и повышения безопасности его движения.

Плавность хода – свойство автомобиля защищать перевозимых людей и грузы от воздействия неровностей дороги. Смягчая толчки и удары от дорожных неровностей, подвеска обеспечивает возможность движения автомобиля без дискомфорта и быстрой утомляемости людей и повреждения грузов.

Подвеска повышает безопасность движения автомобиля, обеспечивая постоянный контакт колес с дорогой и исключая их отрыв от нее.

Подвеска разделяет все массы автомобиля на две части – подрессоренные и неподрессоренные.

Подрессоренные – части, опирающиеся на подвеску: кузов, рама и закрепленные на них механизмы.

Неподрессоренные – части, опирающиеся на дорогу: мосты, колеса, тормозные механизмы.

При движении по неровной дороге подрессоренные части автомобиля колеблются с низкой частотой, а неподрессоренные – с высокой частотой.

Подвеска автомобиля состоит из четырех основных устройств – направляющего, упругого, гасящего и стабилизирующего.

Направляющее устройство подвески направляет движение колеса и определяет характер его перемещения относительно кузова и дороги. Направляющее устройство передает продольные и поперечные силы и их моменты между колесом и кузовом автомобиля.

Упругое устройство подвески смягчает толчки и удары, передаваемые от колеса на кузов автомобиля при наезде на дорожные неровности. Упругое устройство исключает копирование кузовом неровностей дороги и улучшает плавность хода автомобиля.

Гасящее устройство подвески уменьшает колебания кузова и колес автомобиля, возникающие при движении по неровностям дороги и приводит к их затуханию. Гасящее устройство превраща­ет механическую энергию колебаний в тепловую энергию с последующим ее рассеиванием в окружающую среду.

Стабилизирующее устройство подвески уменьшает боковой крен и поперечные угловые колебания кузова автомобиля.

Подвеска обеспечивает движение автомобиля, и ее работа осу­ществляется следующим образом. Крутящий момент, передаваемый от двигателя на ведущие колеса, создает между колесом и дорогой тяговую силу, которая приводит к возникновению на ведущем мосту толкающей силых. Толкающая сила через направляющее устройство подвески передается на кузов автомобиля и приводит его в движение.

При движении по неровностям дороги колесо перемещается в вертикальной плоскости. Упругое устройство подвески деформируется, а кузов и колеса совершают колебания, гасит которые амортизатор. Корпус амортизатора, заполненный амортизаторной жидкостью, прикреплен к балке моста. В корпусе находится поршень с отверстиями и клапанами, шток которого связан с кузовом автомобиля.

В процессе колебаний кузова и колес поршень совершает возвратно-поступательное движение. При ходе сжатия (колесо и кузов сближаются) амортизаторная жидкость из полости под поршнем вытесняется в полость над поршнем, а при ходе отдачи (колесо и кузов расходятся) перетекает в обратном направлении.

При этом жидкость проходит через отверстия в поршне, прикрываемые клапанами, испытывает сопротивление, и в результате жидкостного трения обеспечивается гашение колебаний кузова и колес автомобиля.

Боковой крен и поперечные угловые колебания кузова автомобиля уменьшает стабилизатор поперечной устойчивости, который представляет собой специальное упругое устройство, устанавливаемое поперек автомобиля. Средней частью стабилизатор связан с кузовом, а концами с рычагами подвески.

При боковых кренах и поперечных угловых колебаниях кузова концы стабилизатора перемещаются в разные стороны: один опускается, а другой поднимается. Вследствие этого средняя часть стабилизатора закручивается, препятствуя тем самым крену и поперечным угловым колебаниям кузова автомобиля. В то же время стабилизатор не препятствует вертикальным и продольным угловым колебаниям кузова, при которых он свободно поворачивается в своих опорах.

На автомобилях в зависимости от их класса и назначения применяют различные типы подвесок.

подвески по направляющему устройству по упругому устройству по гасящему устройству по стабилизирующему устройству зависимые рессорные с амортизаторами со стабилизатором пружинные торсионные независимые пневматические без амортизаторов без стабилизатора гидропневматические комбинированные

По направляющему устройству все подвески разделяются на два основных типа – зависимые и независимые.

Зависимой называется подвеска, при которой колеса одного моста связаны между собой жесткой балкой, вследствие чего перемещение одного из колес вызывает перемещение другого колеса. На легковых автомобилях зависимые подвески применяются обычно для задних колес. Они просты по конструкции и в обслуживании, имеют малую стоимость.

Независимой называется подвеска, при которой колеса одного моста не имеют между собой непосредственной связи, подвешены независимо друг от друга и перемещение одного колеса не вызывает перемещения другого колеса.

По направлению движения колес относительно дороги и кузова автомобиля независимые подвески могут быть с перемещением колес в поперечной, продольной и одновременно в продольной и поперечной плоскостях.

Независимые подвески в легковых автомобилях применяются для передних и задних колес. Эти подвески обеспечивают более высокую плавность хода, чем зависимые подвески, но сложнее по конструкции, при обслуживании и более дорогостоящие.

Тип подвески автомобиля также определяет и упругое устрой­ство, которое может быть выполнено в виде листовой рессоры, спиральной пружины, торсиона и пневмобаллона.

При этом упругость подвески обеспечивается за счет упругих свойств металла, из которого изготовлены рессоры, пружины и торсионы, и сжатия воздуха.

В зависимости от применяемого упругого устройства подвески называются рессорными, пружинными, торсионными, пневматическими, гидропневматическими и комбинированными.

Рессорные подвески в качестве упругого устройства имеют листовые рессоры. Рессора состоит из собранных вместе отдельных листов выгнутой формы. Стальные листы имеют обычно прямоугольное сечение, одинаковую ширину и различную длину. Кривизна листов неодинакова и зависит от их длины.

Она увеличивается с умень­шением длины листов, что необходимо для плотного прилегания их друг к другу в собранной рессоре. Вследствие различной кри­визны листов также обеспечивается разгрузка листа рессоры.Взаимное положение листов в собранной рессоре обычно обеспечивается стяжным центровым болтом.

Кроме того, листы скреплены хомутами, которые исключают боковой сдвиг одного листа относительно другого и передают нагрузку от листа (разгружают его) на другие листы при обратном прогибе рессоры. Лист, имеющий наибольшую длину, называется коренным. Часто он имеет и наибольшую толщину. С помощью коренного листа концы рессоры крепят к раме или кузову автомобиля.

От способа крепления рессоры зависит форма концов коренного листа, которые в легковых автомобилях делаются загнутыми в виде ушков.

При сборке рессоры ее листы смазывают графитовой смазкой, которая предохраняет их от коррозии и уменьшает трение между ними.

В рессорах легковых автомобилей для уменьшения трения между листами по всей длине или на концах листов часто устанавливают специальные прокладки из неметаллических антифрикционных материалов (пластмассы, фанеры, фибры и т.п.).

Основным преимуществом листовых рессор является их способность выполнять одновременно функции упругого, направляющего, гасящего и стабилизирующего устройств подвески.

Листовые рессоры способствуют гашению колебаний кузова и колес автомобиля. Кроме того, они просты в изготовлении и лег­ко доступны для ремонта в эксплуатации.

По сравнению с упруги­ми устройствами других типов листовые рессоры имеют увели­ченную массу, менее долговечны, обладают сухим трением, ухудшают плавность хода авто­мобиля и требуют ухода (смазывания) в процессе эксплуатации.

Листовые рессоры получили наибольшее применение в зависимых подвесках. Обычно их располагают вдоль автомобиля. Концы рессоры шарнирно соединяют с рамой или кузовом автомобиля. Передний конец закрепляют с помощью пальца, а задний – чаще всего подвижной серьгой.

При таком соединении концов рессоры ее длина может изменяться во время движения автомобиля. Для крепления концов рессоры применяют шарниры различных типов.

Пружинные подвески в качестве упругого устройства имеют спиральные (витые) цилиндрические пружины. Пружины изготавливают из стального прутка круглого сечения.

В подвеске витые пружины воспринимают только вертикальные нагрузки и не могут передавать продольные и поперечные усилия и их моменты от колес на раму и кузов автомобиля. Поэтому при их установке требуется применять направляющие устройства.

При использовании витых пружин также необходимы гасящие устройства, так как в пружинах отсутствует трение. По сравнению с листовыми рессорами спиральные пружины имеют меньшую массу, более долговечны, просты в изготовлении и не требуют технического обслуживания.

Спиральные пружины в качестве основного упругого элемента применяются главным образом в независимых подвесках и значи­тельно реже в зависимых. Их обычно устанавливают вертикально на нижние рычаги подвески.

Торсионные подвески в качестве упругого устройства имеют торсионы. Торсион представляет собой стальной упругий стержень, работающий на скручивание. Он может быть сплошным круглого сечения, а также составным – из круглых стержней или прямоугольных пластин.

На концах торсиона имеются головки (утолщения) с нарезанными шлицами или выполненные в форме многогранника (шестигранные и т.д.). С помощью головок торсион одним концом крепится к раме или кузову автомобиля, а другим к рычагам подвески. Упругость связи колеса с рамой обеспечивается вследствие скручивания торсиона.

Торсионы, как и пружины, требуют применения направляющих и гасящих устройств. По сравнению с листовыми рессорами торсионы обладают теми же преимуществами, что и спиральные пружины. Однако по сравнению со спиральными пружинами торсионы менее долговечны. Торсионы наиболее распространены в независимых подвесках.

На автомобиле торсионы могут быть расположены как продольно, так и поперечно.

Пневматические подвески в качестве упругого устройства имеют пневматические баллоны различной формы. Упругие свойства в таких подвесках обеспечиваются за счет сжатия воздуха. Наибольшее применение в пневматических подвесках получили двойные (двухсекционные) круглые баллоны.

Двойной круглый баллонсостоит из эластичной оболочки, опоясывающего или разделительного кольца и прижимных колецс болтами. Оболочка баллона резинокордовая, обычно двухслойная. Корд оболочки капроновый или нейлоновый. Внутренняя поверхность оболочки покрыта воздухонепроницаемым слоем резины, а наружная – маслобензостойкой резиной.

Для упрочнения бортов оболочки внутри их заделана металлическая проволока, как у покрышки пневматической шины. Опоясывающее кольцо служит для разделения секций баллона и позволяет уменьшить его диаметр. Прижимные кольцас болтами предназначены для крепления баллона.

Двойные круглые баллоны применяют в подвесках автобусов, грузовых автомобилей, прицепов и полуприцепов. Обычно баллоны располагают вертикально в количестве от двух (передние подвески) до четырех (задние подвески).

Резиновые упругие элементы широко применяют в подвесках современных автомобилей в виде дополнительных упругих устройств, которые называются ограничителями или буферами. Часто внутрь буферов вулканизируют металлическую арматуру, которая повышает их долговечность и служит для крепления буферов.

Буфера подразделяются на буфера сжатия и отдачи. Первые ограничивают ход колес вверх, вторые – вниз. При этом буфера сжатия ограничивают деформацию упругого устройства подвески и увеличивают его жесткость. Буфера сжатия и отдачи совместно применяют обычно в независимых подвесках.

В зависимых подвесках используют главным образом буфера сжатия.

Требования к подвеске. Амортизаторы, типы, классификация.

Устройство ходовой части

Устройство ходовой части – это раздел в котором вы найдете информацию о подвеске автомобиля, кузове, раме, колесах, балках мостов. Устройство подвески, схема подвески и конструкция подвески в статьях и рисунках. Советы опытных мастеров в ремонте подвески.

Ходовая часть автомобиля служит для перемещения транспортного по дороге. Ходовая часть устроена таким образом, чтобы человеку было удобно, комфортно передвигаться.

Для того, чтобы автомобиль мог передвигаться детали ходовой части соединяют кузов с колесами, гасят колебания во время движения, смягчают, воспринимают толчки и усилия. А для того, чтобы не возникало тряски и излишней вибрации во время езды ходовая часть включает в себя следующие элементы и механизмы: упругие элементы подвески, колеса и шины.

Ходовая часть автомобиля состоит из следующих основных элементов:

1. Рамы

2. Балок мостов

3. Передней и задней подвески колес

4. Колес (диски, шины)

Типы подвесок автомобиля:

Подвеска Макферсон

Устройство подвески Макферсон – Подвеска макферсон это так называемая подвеска на направляющих стойках. Этот тип подвески подразумевает использование в качестве основного элемента амортизационной стойки. Подвеска Мак-Ферсон может использоваться как для задних, так и для передних колес.

Независимая подвеска

Независимой подвеска называется, потому что колёса одной оси не связаны жестко, это обеспечивает независимость одного колеса от другого (колеса не оказывают друг на друга никакого влияния).

Конструкция современной подвески.

Современная подвеска это элемент автомобиля, который выполняет амортизационные и демпфирующие свойства, что связано с колебаниями автомобиля в вертикальном направлении.

Качество и характеристики подвески позволят пассажирам испытать максимальный комфорт передвижения. Среди основных параметров комфортабельности автомобиля можно признать плавность колебания кузова.

Устройство балансирной подвески – балансирная подвеска особенно уместна для задних колес автомобиля, у которых есть передняя ведущую ось, это аргументируется тем, что такая подвеска почти совсем не занимает места на раме.

Балансирная подвеска применяется в основном на трехосных автомобилях, средний и задний ведущие мосты у которых расположены рядом друг к другу. Иногда ее применяют на четырехосных автомобилях, а также многоосных прицепах.

Балансирная подвеска бывает двух типов: зависимой и независимой. Зависимые подвески получили большую популярность.

Устройство подвески грузового автомобиля – это раздел в котором можно изучить строение, назначение, принцип работы подвески грузового автомобиля. Подвеска автомобиля ЗИЛ – раздел, в котором подробно описано устройство подвески грузового автомобиля ЗИЛ 130.

Подвеска обеспечивает упругую связь между рамой или кузовом с мостами автомобиля или непосредственно с его колесами, воспринимая вертикальные усилия и задавая требуюмую плавность хода. Также, подвеска служит для восприятия продольных и поперечных усилий и реактивных моментов, которые действуют между опорной плоскостью и рамой. Подвеска обеспечивает передачу толкающих и скручивающих усилий.

– Устройство задней подвески автомобиля

– Устройство балансирной подвески

– Задняя подвеска трехосного автомобиля

Элементы ходовой части автомобиля:

– Управляемый мост – управляемый мост представляет собой балку, в которой на шарнирах установлены поворотные цапфы и соединительные элементы. Жесткая штампованная балка представляет собой основу управляемого моста.

Соответственно передний управляемый мост это обычная поперечная балка с ведомыми управляемыми колесами, к которым не подводится крутящий момент от двигателя. Этот мост не ведущий и служит для поддерживания несущей системы автомобиля и обеспечения его поворота.

Существует большой перечень различных типов управляемых мостов, которые применяются на грузовых (6х2) и легковых автомобилях (4х2).

– Упругие элементы подвески машины – упругие элементы подвески автомобиля предназначены для смягчения толчков и ударов, а также снижения вертикальных ускорений и динамической нагрузки, которая передается на конструкцию при движении автомобиля. Упругие элементы подвески позволяют избежать прямого воздействия дорожных неровностей на профиль кузова и обеспечивают необходимую плавность хода. Пределы оптимальной плавности хода колеблются от 1-1,3 Гц.

– Конструкция листовых рессор

– Упругие пневматические элементы

– Упругие гидропневматические элементы

– Упругие резиновые элементы

– Рычаги направляющих устройств

– Устройство телескопической стойки

– Устройство стабилизатора поперечной устойчивости

– Конструкция автомобильных шин

– Ободная лента шины

– Устройство бескамерных шин

– Устройство шин и колес

Ходовая часть автомобиля

Ходовая часть автомобиля предназначена для перемещения автомобиля по дороге, причем с определенным уровнем комфорта, без тряски и вибраций. Механизмы и детали ходовой части связывают колеса с кузовом, гасят его колебания, воспринимают и передают силы действующие на автомобиль.

Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами, и быстрые колебания с малыми амплитудами. От быстрых колебаний защищает мягкая обивка сидений, резиновые опоры двигателя, коробки передач и так далее. Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины.

Ходовая часть состоит из: – передней и задней подвески колес, – колес и шин.

Подвеска колес автомобиля.

Подвеска предназначена для смягчения и гашения колебаний передаваемых от неровностей дороги на кузов автомобиля. Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля. Давайте разберемся с тем, как в принципе колеса автомобиля связаны с его кузовом.

Даже если вы никогда не ездили на деревенской телеге, то, глядя на нее через экран телевизора, вы можете догадаться о том, что колеса телеги жестко закреплены к ее «кузову» и все проселочные «колдобины» отзываются на седоках.

В том же телевизоре (в сельском «боевике») вы могли заметить, что на большой скорости телега рассыпается и происходит это именно из-за ее «жесткости».

Чтобы наши автомобили служили подольше, а «седоки» чувствовали себя получше, колеса не жестко связаны с кузовом. К примеру, если поднять автомобиль в воздух, то колеса (задние вместе, а передние по отдельности) отвиснут и будут «болтаться», подвешенные к кузову на всяких там рычагах и пружинах.

Вот это и есть подвеска колес автомобиля. Конечно, шарнирно закрепленные рычаги и пружины – «железные» и выполнены с определенным запасом прочности, но эта конструкция позволяет колесам перемещаться относительно кузова.

А правильнее сказать – кузов имеет возможность перемещаться относительно колес, которые едут по дороге.

Подвеска может быть зависимой и независимой.

Зависимая подвеска – это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой. При наезде на неровность дороги одного из колес, второе наклоняется на тот же угол.

Независимая подвеска – это когда колеса одной оси автомобиля не связаны жестко друг с другом. При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса.

При жёстком креплении удар о неровность полностью передаётся кузову, лишь немного смягчаясь шиной, а колебание кузова имеет большую амплитуду и существенное вертикальное ускорение.

При введении в подвеску упругого элемента (пружины или рессоры), толчок на кузов значительно смягчается, но вследствие инерции кузова колебательный процесс затягивается во времени, делая управление автомобилем трудным, а движение опасным.

Автомобиль с независимой подвеской раскачивается во всевозможных направлениях, и высока вероятность «пробоя» при резонансе (когда толчок от дороги совпадает со сжатием подвески в течение затянувшегося колебательного процесса).

В современных подвесках, во избежание вышеперечисленных явлений, наряду с упругим элементом используют демпфирующий элемент – амортизатор. Он контролирует упругость пружины, поглощая большую часть энергии колебаний. При проезде неровности пружина сжимается.

Когда же, после сжатия, она начнёт расширяться, стремясь превзойти свою нормальную длину, большую часть энергии зарождающегося колебания поглотит амортизатор. Продолжительность колебаний до возвращения пружины в исходное положение при этом уменьшится до 0,5-1,5 циклов.

Надёжный контакт колеса с дорогой обеспечивается не только шинами, основными упругими и демпфирующими элементами подвески (пружина, амортизатор), но и её дополнительными упругими элементами (буферы сжатия, резинометаллические шарниры), а также тщательным согласованием всех элементов между собой и с кинематикой направляющих элементов.

Таким образом, чтобы автомобиль обеспечивал комфорт и безопасность, между кузовом и дорогой должны быть: шины основные упругие элементы дополнительные упругие элементы направляющие устройства подвесок демпфирующие элементы.

Шины первыми в автомобиле воспринимают неровности дороги и, насколько это возможно, в силу их ограниченной упругости, смягчают колебания от профиля дороги.

Шины могут служить индикатором исправности подвески: быстрый и неравномерный (пятнами) износ шин свидетельствует о снижении сил сопротивления амортизаторов ниже допустимого предела.

Основные упругие элементы (пружины, рессоры) удерживают кузов автомобиля на одном уровне, обеспечивая упругую связь автомобиля с дорогой.

В процессе эксплуатации упругость пружин меняется вследствие старения металла или из-за постоянной перегрузки, что приводит к ухудшению характеристик автомобиля: уменьшается высота дорожного просвета, изменяются углы установки колёс, нарушается симметричность нагрузки на колёса.

Пружины, а не амортизаторы удерживают вес автомобиля. Если дорожный просвет уменьшился и автомобиль «просел» без нагрузки, значит, пришло время менять пружины.

Дополнительные упругие элементы (резинометаллические шарниры или буферы сжатия) отвечают за подавление высокочастотных колебаний и вибраций от соприкосновения металлических деталей.

Без них срок службы элементов подвески резко сокращается (в частности в амортизаторах: из-за усталостного износа клапанных пружин). Регулярно проверяйте состояние резинометаллических соединений подвески.

Поддерживая их работоспособность, Вы увеличите срок службы амортизаторов.

Направляющие устройства (системы рычагов, рессоры или торсионы) обеспечивают кинематику перемещения колеса относительно кузова.

Задача этих устройств в том, чтобы сохранять плоскость вращения колеса двигающегося вверх при сжатии подвески и вниз при отбое) в положении близком к вертикальному, т.е. перпендикулярно дорожному полотну.

Если геометрия направляющего устройства нарушена, поведение автомобиля резко ухудшается, а износ шин и всех деталей подвески, в том числе и амортизаторов, значительно ускоряется.

Демпфирующий элемент (амортизатор) гасит колебания кузова, вызванные неровностями дороги и инерционными силами, а следовательно, уменьшает их влияние на пассажиров и груз.

Он также препятствует колебаниям неподрессоренных масс (мосты, балки, колёса, шины, оси, ступицы, рычаги, колёсные тормозные механизмы) относительно кузова, улучшая тем самым контакт колеса с дорогой.

Стабилизатор поперечной устойчивости автомобиля предназначен для повышения управляемости и уменьшения крена автомобиля на поворотах. На повороте кузов автомобиля одним своим боком прижимается к земле, в то время как второй бок хочет уйти «в отрыв» от земли.

Вот в отрыв-то ему и не дает возможности уйти стабилизатор, который, прижавшись к земле одним концом, вторым своим концом прижимает и другую сторону автомобиля. А при наезде какого-либо колеса на препятствие, стержень стабилизатора закручивается и стремится побыстрее вернуть это колесо на свое место.

Классификация и общее устройство автомобилей

При сжигании топлива заключенная в нем химическая энергия превращается в тепловую энергию, а тепловая — в механическую энергию — работу вращения коленчатого вала двигателя.

Развиваемое двигателем на коленчатом валу усилие (точнее говоря, крутящий момент двигателя) подводится через механизмы силовой передачи к ведущим колесам автомобиля. Вращение же ведущих колес при достаточном сцеплении их с поверхностью дороги Дороги — общее наименование всех разновидностей наземных путей сообщения, предназначенных для передвижения людей, транспорта и грузов. вызывает движение автомобиля.

К первой группе относятся автомобили, имеющие в качестве силовой установки: карбюраторный двигатель, работающий на легких сортах горючего (бензин Бензин (французское benzine) — смесь углеводородов различного строения, бесцветная жидкость с пределами кипения 33 — 205°С. Температура замерзания бензина ниже — 60°С, температура вспышки ниже 0°С, плотность 700 — 780 кг/м 3 (0,70 — 0,78 г/см 3 ). ); двигатель с воспламенением от сжатия (дизель), работающий на более тяжелых сортах горючего (дизельное топливо).

Ко второй группе относятся автомобили: газобаллонные — с двигателями, работающими на различных сортах газа, перевозимого на автомобиле в специальных баллонах в газообразном или сжиженном состоянии; газогенераторные Газогенератор (от газ и латинского generator — производитель) — аппарат для газификации топлива, а также для получения газа с температурой 500-1200 °К из жидкого ракетного топлива или его компонентов (рабочего тела для привода турбонасосного агрегата и наддува топливных баков ракеты). — с двигателями, работающими на газе, раньше были — вырабатываемом из древесных чурок, торфа, древесного угля в установке, расположенной на самом автомобиле.

Газогенераторные автомобили применяются почти исключительно как грузовые автомобили, преимущественно в районах, куда доставка горючего затруднительна или экономически невыгодна.

Газобаллонные автомобили получают все более широкое распространение.

Автомобили по типу разделяются на грузовые, специальные и легковые.

Автомобили по назначению разделяются на боевые, строевые, учебные и транспортные.

Независимо от назначения и конструктивных особенностей, в каждом автомобиле различают две основные части: шасси (раму вместе со всеми прикрепленными к ней агрегатами, механизмами и деталями) и кузов. Некоторые автомобили имеют безрамную конструкцию, рамой в них служит кузов.

Механизмы шасси по назначению разделяются на четыре группы:

Двигатель 2 (см. выше рис. 1), устанавливаемый на раме 13, является источником механической энергии, необходимой для движения автомобиля.

Силовая передача подводит усилие, развиваемое на коленчатом валу двигателя, к ведущим колесам; она состоит из следующих агрегатов, механизмов и деталей: сцепления 5, коробки передач 6, карданной передачи, в которую входят карданное сочленение 7 и карданный вал 12, главной передачи 11, дифференциала 9 и приводных валов (называемых также полуосями) ведущих колес 8.

Коробка передач состоит из набора шестерен с различным числом зубьев, включаемых в различных сочетаниях. Коробка позволяет:

• а) изменять тяговую силу на ведущих колесах при неизменном усилии на коленчатом валу двигателя,
• б) двигаться задним ходом, не меняя направления вращения коленчатого вала двигателя, и
• в) разобщать двигатель с ведущими колесами при работе на холостом ходу.

Сцепление позволяет отъединять коробку передач от коленчатого вала двигателя при переключении шестерен. Кроме того, сцепление позволяет плавно трогать автомобиль с места. Работа сцепления основана на действии силы трения между несколькими поверхностями.

Усилие от коробки передач подводится через карданную передачу к главной передаче автомобиля и дифференциалу, находящимся внутри картера ведущего моста (на рис. 1 ведущим является задний мост).

Карданная передача состоит из карданного вала 12 и одного или нескольких сочленений 7, шарнирно соединяющих коробку передач с главной передачей.

Главная передача необходима для передачи усилия от карданного вала к ведущим колесам под прямым углом и повышения тяговой силы на ведущих колесах; она состоит обычно из одной или двух пар шестерен с различным числом зубьев.

От главной передачи и дифференциала усилие подводится к ведущим колесам через поперечно расположенные приводные валы.

Ходовая часть является остовом или тележкой, к которой крепятся все агрегаты, механизмы и кузов автомобиля.

Механизмы управления служат для управления автомобилем во время движения.

К механизмам управления принадлежат рулевое управление и тормоза. Рулевое управление 1 позволяет поворачивать передние колеса 3, чтобы изменять направление движения автомобиля. Тормоза необходимы для быстрой остановки автомобиля.

Похожие статьи:

Автомобильная авария

Роль водителя в процессе эксплуатации автомобиля

Менять резину на зимнюю лучше всего, когда температура воздуха опускается до +5 С°. В России такая температура — верный признак скорого наступления климатической зимы и отрицательных ночных температур. Поскольку летняя резина устроена так, что на морозе дубеет и меняет свои ходовые свойства, то выезжать на ней на трассу становится опасно.
Зимняя резина мягче летней и лучше держит дорогу в холодных условиях. Но при температуре выше +10 С° шины становятся слишком мягкими, быстро истираются об асфальт. А если резина шипованная, то на мокром асфальте тормозной путь будет не короче, а — длиннее.
Автокомпрессор и манометр — необходимое условие экономии на шинах. Экономный водитель должен регулярно следить за давлением в шинах. Перекачанная или недокачанная резина изнашивается быстрее. Износ протектора ускоряется, если колеса накачаны неравномерно. Но самое опасное, что управляемость автомобиля в таком случае падает на 30?40 %.
Следите за состоянием балансировки колёс и ходовой части автомобиля.
Самостоятельно можно выполнить перестановку передних и задних колёс через 7 тысяч километров пробега. Резина изнашивается равномерно. Лучше всего сохраняют шины водители со спокойным стилем вождения. Высокая скорость, заносы, повороты с ускорением или резкое торможение «жгут» резину. Особенно страдают шипованные модели. Тем, кто зимой предпочитает шипованную резину, полезно помнить, что обкатка таких шин длится примерно 500 км. Обкатка подразумевает спокойный стиль езды, иначе есть риск, что колесо начнет терять «зубы» раньше времени.
Немаловажный фактор сохранности шин — правильное хранение. Лучше всего подыскать сухое помещение с регулярным проветриванием и температурой от 0 до 25 С°. Хранить комплект резины в неотапливаемом помещении или на открытом балконе не следует.
Солнечный свет или свет ламп способен вывести из строя шины. При прямом воздействии свет сушит резину и вызывает образование микротрещин на протекторе. Не стоит хранить шины и возле батарей центрального отопления или других источников тепла. Перед отправкой на хранение поверхность шин нужно очистить от любых загрязнений, включая масло, бензин, уличные реагенты.
Когда шины хранятся на дисках, то колеса должны быть сложены стопкой или находиться в подвешенном состоянии. Если шины сняты с колес, то их нужно поставить вертикально и не забывать переворачивать раз в месяц или чуть чаще. Иначе они деформируются из-за долгого воздействия на одну точку (пятно контакта).

https://remkasam.ru/ystroistvo-hodovoi-chasti-avtomobilia.html

Классификация и общее устройство автомобилей
