Ремонт ходовой Лада Калина.

Ходовая часть автомобиля лада калина

Благодаря им владельцы Лада Калина ремонт своими руками смогут провести сразу после ознакомления с алгоритмом ремонтной процедуры. Расположен он низко, провода сгнивают. More Report Need to report the video? Тюнинговые кронштейны для автомобилей ВАЗ как правило имеют более жесткую конструкцию и в некоторых случая соединены между собой. ЛКП стойкое ни где не гниет. К тому, что можно и нужно делать владельцу Калины. Как правильно выбрать шины для автомобиля.

Ходовая часть автомобиля лада калина

Разумеется, для наших машин созданы не самые благоприятные условия, поскольку дороги неровные и некачественные, также наблюдаются частые перепады температур, в зависимости от времени года бывает повышенная влажность, а качество топлива тоже оставляет желать лучшего. После этого его можно сдвинуть в сторону, более ничего отсоединять не придётся. В первой части нашего обзора Авенсиса мы выяснили, что если и не вечно, то хотя бы надёжно, и пусть даже не дёшево, но точно недорого.

За замену в сервисе попросят от пятисот рублей, сам ремень стоит Скачать руководство по ремонту Лады Калины. Сначала, когда только купил Борются с этим радикально:

Ходовая часть автомобиля лада калина

Чрезмерный уровень масла в двигателе — опасно или нет? Устройство коробки передач КамАЗ и схема переключения скоростей. После установки новой передней подвески от SS20 конечно меня все устраивало, и плавность работы амортизаторов, и пропавшие стуки на отбой Сергей Л 66, views.

Ходовая часть автомобиля лада калина

Владелец сайта не несет ответственности за применение информации сайта и ее использования. Мой отзыв о стойках, опорах и пружинах SS Стоит ли покупать шины с пробегом. Следовательно, владелец Лада Калина должен будет время от времени прибегнуть к руководству по эксплуатации, если он отдаст предпочтение самостоятельному ремонту авто.

Лампы левой по ходу движения фары менять несложно, особенно если вы обладаете рентгеновским зрением или чертовской интуицией: Трансмиссия коробка передач, ремонт и обслуживание. Основа подвески — телескопическая гидравлическая амортизаторная стойка.

Ходовая часть автомобиля лада калина

Замена подшипника задней ступицы своими руками. Замена переднего и заднего тормозных шлангов. Если у вас появились признаки неисправности подшипника, то лучше не тянуть с его замной, так как его может заклинить.

Была у меня калина еще первых выпусков года с 8-клапанным мотором. Однако отметил, что кроме расшатанной нервной системы никаких иных последствий быть не должно, на надёжность это никак не влияет. Сергей Константинович Бережной 10, views.

Ходовая часть автомобиля лада калина

Неисправность ступичного подшипника переднего Лада Калина проявляется в постоянном, дополнительном звуке во время движения шум, вой, гудение. Расположен он низко, провода сгнивают.

Ходовая часть автомобиля лада калина

Сергей Л 66, views. Говорить о полноценном сложившемся мнении пока рано — но куда интереснее…. Тем не менее, как бы ни восхваляли это авто, и какими положительными достоинствами оно бы ни обладало, стоит помнить о том, что от преждевременного износа и от непредвиденных поломок не застрахована ни одна машина.

А теперь обратим внимание вот на что:

Передняя подвеска калина схема

Болт, находящийся в верхней части кулака поворотного, позволяет производить корректировку элемента развала. Опора верхняя стойки в сборе Подробнее Дополнительная информация: Кол-во на «» 2 Модель Группа Подвеска автомобиля Подгруппа Подвеска передняя в сборе Порядковый номер детали Для регулировки угла оси поворота в подвеске используются шайбы, которые располагаются в соединении, образуемом рычагом и растяжкой. Диагностика предполагает тщательный осмотр элементов подвески, наличия на них различных повреждений, трещин и разрывов.

Закрепление торсионной частью к кузову обеспечивается при наличии кронштейнов.

Лада Калина ремонт передней подвески замена опорников

Ходовая часть автомобиля лада калина

Содержание Особенности подвески Калины Характеристики конструкции Причины скрипа и стука подвески автомобиля Диагностика состояния комплектующих и устранение неисправностей. Если в ходе диагностики было выявлено, что ослаблены болты, которые фиксируют штангу стабилизатора, обеспечивающего поперечную устойчивость, к автомобильному кузову, то их необходимо подтянуть. Болт стойки нижний Подробнее Дополнительная информация: Аналогично за счет сайлентблоков происходит стыковка тормозных колодок с подвеской.

Ограничитель Подробнее Дополнительная информация: Болт стойки Подробнее Дополнительная информация: Диагностика предполагает тщательный осмотр элементов подвески, наличия на них различных повреждений, трещин и разрывов.

Ходовая часть автомобиля лада калина

Гайка М12х1,25 самоконтрящаяся Подробнее Дополнительная информация: Калина оснащена подвеской ССАЗ. Амортизатор передний правый Подробнее Дополнительная информация: Кол-во на «» 6. Да Нет Посмотреть результаты.

Поиск по всем разделам. Ограничитель ВАЗ хода телескопической стойки верхний. Подшипник верхней опоры Подробнее Дополнительная информация: Болт Подробнее Дополнительная информация: Пружина передней подвески Подробнее Дополнительная информация:

Амортизатор передний правый Подробнее Дополнительная информация: Прокладка Подробнее Дополнительная информация: Необходимо принять во внимание, что для конструкции подвески от водителя иногда требуется проведение определенных мероприятий, которые направлены на процесс усиления элементов опор стоек стаканов. Кузовная часть оснащена брызговиком, к которому зафиксирован верх стойки с помощью трех гаек. Ограничитель хода сжатия Подробнее Дополнительная информация: Если в передней подвеске проявляется разрушение резиновой опоры стойки, то нужно осуществить ее замену.

Ходовая часть автомобиля лада калина

Товар в Корзине 1 2 3 4 5 больше удалить. Это быстрый способ диагностики передней подвески. Ходовая часть автомобиля Лада Калина, как и любого другого, должна находиться в исправном состоянии, что обеспечит безопасность эксплуатации транспортного средства.

Ходовая часть автомобиля лада калина

Ходовая часть автомобиля лада калина

Ходовая часть автомобиля лада калина

Аналогично за счет сайлентблоков происходит стыковка тормозных колодок с подвеской. Подшипник верхней опоры Подробнее Дополнительная информация: При увеличенном дисбалансе колес следует обратиться в шиномонтажную мастерскую, чтобы специалисты устранили выявленную неисправность.

Ходовая часть автомобиля лада калина

При осадке с поломкой пружины передней подвески ее следует поменять. Скрипом или стуком подвески выражается какая-либо из поломок механизма ходовой части, которая нуждается в ремонте.

Ходовая часть автомобиля лада калина

Это позволяет увеличить пробег, не опасаясь, что будет возникать постукивание подвески. Содержание Особенности подвески Калины Характеристики конструкции Причины скрипа и стука подвески автомобиля Диагностика состояния комплектующих и устранение неисправностей. Кузовная часть оснащена брызговиком, к которому зафиксирован верх стойки с помощью трех гаек.

Вместе с тем установка на авто моделей сс20 или KAYABA связано с их наилучшими характеристиками, при этом первой гарантируется неслышная работа, которая сочетается с высокой надежностью. Если ослаблено крепление верхней опоры стойки подвески Лада Калина, то необходимо подтягивать гайки, фиксирующие это узел. В результате обрыва глушителя в подвеске будет слышен стук.

Схема ходовой у калины

Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова. Тормозные и тяговые силы воспринимаются продольными растяжками 16, которые через сайлентблоки соединены с нижними рычагами и передними опорами поперечины передней подвески. Стабилизатор поперечной устойчивости представляет собой штангу 15, колена которой через стойки с резиновыми шарниры и сайлентблоки соединены с нижними рычагами 17 подвески. Нижняя часть поворотного кулака соединена шаровой опорой 18 с нижним рычагом 17 подвески.

Вмонтированный в нее подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами.

Ремонт ходовой Лада Калина.

Ходовая часть автомобиля лада калина

При повороте верхнего болта изменяется развал переднего колеса. Все гайки крепления передних и задних ступиц колес одинаковые, и имееют правую резьбу. В местах соединения растяжки с рычагом и передней опорой установлены регулировочные шайбы, которыми регулируется угол продольного наклона оси поворота. В корпусе стойки смонтированы детали гидравлического телескопического амортизатора. Вмонтированный в нее подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами.

Читать статью  Пежо 406 передняя подвеска схема

Стабилизатор поперечной устойчивости представляет собой штангу 15, колена которой через стойки с резиновыми шарниры и сайлентблоки соединены с нижними рычагами 17 подвески. Подшипник затягивается гайкой 20 на хвостовике корпуса наружного шарнира привода колес и не регулируется.

Ходовая часть автомобиля лада калина

Вмонтированный в нее подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами. В поворотном кулаке 13 крепится двухрядный радиально-упорный подшипник закрытого типа, на внутренних кольцах которого установлена с натягом ступица 19 колеса. Стабилизатор поперечной устойчивости представляет собой штангу 15, колена которой через стойки с резиновыми шарниры и сайлентблоки соединены с нижними рычагами 17 подвески.

Тормозные и тяговые силы воспринимаются продольными растяжками 16, которые через сайлентблоки соединены с нижними рычагами и передними опорами поперечины передней подвески. Основным элементом передней подвески является гидравлическая телескопическая амортизаторная стойка 8 рис.

Все гайки крепления передних и задних ступиц колес одинаковые, и имееют правую резьбу. Подшипник затягивается гайкой 20 на хвостовике корпуса наружного шарнира привода колес и не регулируется. В поворотном кулаке 13 крепится двухрядный радиально-упорный подшипник закрытого типа, на внутренних кольцах которого установлена с натягом ступица 19 колеса. На телескопической стойке установлены витая коническая пружина 6, пенополиуретановый буфер 22 хода сжатия и верхняя опора 3 стойки в сборе с подшипником 4.

Стабилизатор поперечной устойчивости представляет собой штангу 15, колена которой через стойки с резиновыми шарниры и сайлентблоки соединены с нижними рычагами 17 подвески.

Ходовая часть автомобиля лада калина

Подшипник затягивается гайкой 20 на хвостовике корпуса наружного шарнира привода колес и не регулируется. На автомобиле Лада Калина ВАЗ передняя подвеска независимая, телескопическая, с гидравлическими амортизаторными стойками, витыми коническими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости. Основным элементом передней подвески является гидравлическая телескопическая амортизаторная стойка 8 рис.

На телескопической стойке установлены витая коническая пружина 6, пенополиуретановый буфер 22 хода сжатия и верхняя опора 3 стойки в сборе с подшипником 4. В корпусе стойки смонтированы детали гидравлического телескопического амортизатора.

Тормозные и тяговые силы воспринимаются продольными растяжками 16, которые через сайлентблоки соединены с нижними рычагами и передними опорами поперечины передней подвески. В местах соединения растяжки с рычагом и передней опорой установлены регулировочные шайбы, которыми регулируется угол продольного наклона оси поворота. Стабилизатор поперечной устойчивости представляет собой штангу 15, колена которой через стойки с резиновыми шарниры и сайлентблоки соединены с нижними рычагами 17 подвески.

Ходовая часть автомобиля лада калина

Ходовая часть автомобиля лада калина

Стабилизатор поперечной устойчивости представляет собой штангу 15, колена которой через стойки с резиновыми шарниры и сайлентблоки соединены с нижними рычагами 17 подвески. На автомобиле Лада Калина ВАЗ передняя подвеска независимая, телескопическая, с гидравлическими амортизаторными стойками, витыми коническими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Средняя торсионная часть штанги крепится к кузову кронштейнами через резиновые подушки.

В местах соединения растяжки с рычагом и передней опорой установлены регулировочные шайбы, которыми регулируется угол продольного наклона оси поворота. Вмонтированный в нее подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами.

Вмонтированный в нее подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами. Тормозные и тяговые силы воспринимаются продольными растяжками 16, которые через сайлентблоки соединены с нижними рычагами и передними опорами поперечины передней подвески. В поворотном кулаке 13 крепится двухрядный радиально-упорный подшипник закрытого типа, на внутренних кольцах которого установлена с натягом ступица 19 колеса.

Схема подвески калины

Верхний болт 11, проходящий через овальное отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Стабилизатор поперечной устойчивости представляет собой штангу 15, колена которой через стойки с резиновыми шарниры и сайлентблоки соединены с нижними рычагами 17 подвески. Средняя торсионная часть штанги крепится к кузову кронштейнами через резиновые подушки. В корпусе стойки смонтированы детали гидравлического телескопического амортизатора.

Подшипник затягивается гайкой 20 на хвостовике корпуса наружного шарнира привода колес и не регулируется. На автомобиле Лада Калина ВАЗ передняя подвеска независимая, телескопическая, с гидравлическими амортизаторными стойками, витыми коническими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Ремонт ходовой Лада Калина.

Ходовая часть автомобиля лада калина

Верхний болт 11, проходящий через овальное отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. На телескопической стойке установлены витая коническая пружина 6, пенополиуретановый буфер 22 хода сжатия и верхняя опора 3 стойки в сборе с подшипником 4. В местах соединения растяжки с рычагом и передней опорой установлены регулировочные шайбы, которыми регулируется угол продольного наклона оси поворота. В корпусе стойки смонтированы детали гидравлического телескопического амортизатора.

Нижняя часть поворотного кулака соединена шаровой опорой 18 с нижним рычагом 17 подвески. На автомобиле Лада Калина ВАЗ передняя подвеска независимая, телескопическая, с гидравлическими амортизаторными стойками, витыми коническими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Ходовая часть автомобиля лада калина

Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова. В корпусе стойки смонтированы детали гидравлического телескопического амортизатора. Средняя торсионная часть штанги крепится к кузову кронштейнами через резиновые подушки. Верхний болт 11, проходящий через овальное отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу.

Нижняя часть поворотного кулака соединена шаровой опорой 18 с нижним рычагом 17 подвески.

На телескопической стойке установлены витая коническая пружина 6, пенополиуретановый буфер 22 хода сжатия и верхняя опора 3 стойки в сборе с подшипником 4. Все гайки крепления передних и задних ступиц колес одинаковые, и имееют правую резьбу. Средняя торсионная часть штанги крепится к кузову кронштейнами через резиновые подушки. Подшипник затягивается гайкой 20 на хвостовике корпуса наружного шарнира привода колес и не регулируется.

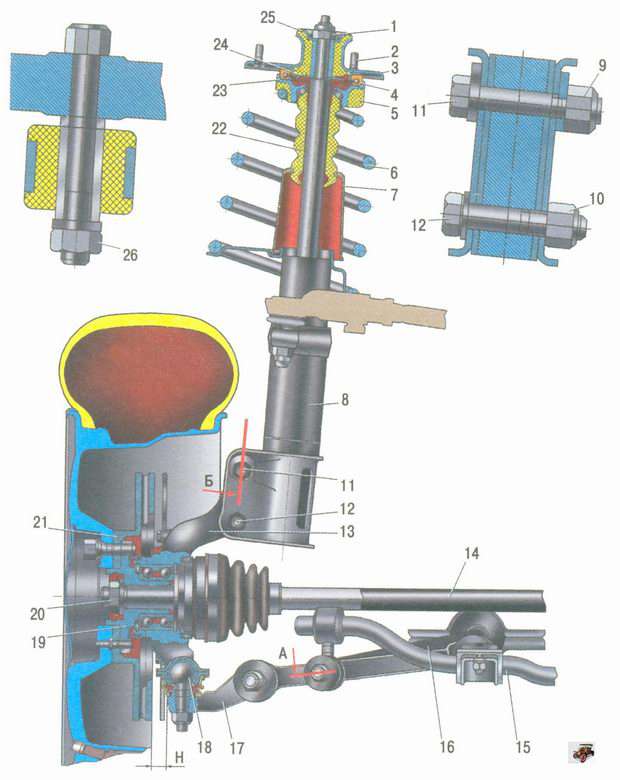

Основным элементом передней подвески является гидравлическая телескопическая амортизаторная стойка 8 рис. Стабилизатор поперечной устойчивости представляет собой штангу 15, колена которой через стойки с резиновыми шарниры и сайлентблоки соединены с нижними рычагами 17 подвески. Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова.

Ходовая часть автомобиля лада калина

Вмонтированный в нее подшипник дает возможность стойке поворачиваться вместе с управляемыми колесами. Верхний болт 11, проходящий через овальное отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. На телескопической стойке установлены витая коническая пружина 6, пенополиуретановый буфер 22 хода сжатия и верхняя опора 3 стойки в сборе с подшипником 4.

Все гайки крепления передних и задних ступиц колес одинаковые, и имееют правую резьбу. В поворотном кулаке 13 крепится двухрядный радиально-упорный подшипник закрытого типа, на внутренних кольцах которого установлена с натягом ступица 19 колеса.

Нижняя часть поворотного кулака соединена шаровой опорой 18 с нижним рычагом 17 подвески. Стабилизатор поперечной устойчивости представляет собой штангу 15, колена которой через стойки с резиновыми шарниры и сайлентблоки соединены с нижними рычагами 17 подвески. На автомобиле Лада Калина ВАЗ передняя подвеска независимая, телескопическая, с гидравлическими амортизаторными стойками, витыми коническими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Ходовая часть автомобиля лада калина

Ходовая часть автомобиля лада калина

Ходовая часть автомобиля лада калина

На телескопической стойке установлены витая коническая пружина 6, пенополиуретановый буфер 22 хода сжатия и верхняя опора 3 стойки в сборе с подшипником 4. Нижняя часть поворотного кулака соединена шаровой опорой 18 с нижним рычагом 17 подвески. В поворотном кулаке 13 крепится двухрядный радиально-упорный подшипник закрытого типа, на внутренних кольцах которого установлена с натягом ступица 19 колеса.

Ходовая часть автомобиля лада калина

Основным элементом передней подвески является гидравлическая телескопическая амортизаторная стойка 8 рис. Все гайки крепления передних и задних ступиц колес одинаковые, и имееют правую резьбу.

Все гайки крепления передних и задних ступиц колес одинаковые, и имееют правую резьбу. Стабилизатор поперечной устойчивости представляет собой штангу 15, колена которой через стойки с резиновыми шарниры и сайлентблоки соединены с нижними рычагами 17 подвески. В корпусе стойки смонтированы детали гидравлического телескопического амортизатора. Верхняя опора крепится тремя самоконтрящимися гайками к стойке брызговика кузова. Тормозные и тяговые силы воспринимаются продольными растяжками 16, которые через сайлентблоки соединены с нижними рычагами и передними опорами поперечины передней подвески.

Проверка состояния ходовой части и трансмиссии

Проверку выполняем на смотровой канаве или эстакаде. Рычаги и рас­тяжки, штанга, стойки и подушки стабилизатора поперечной устойчи­вости передней подвески не дол­жны иметь трещин и деформаций. Также не должны иметь трещин, де­формаций и разрывов кронштейны передней и задней подвесок и места их креплений к кузову.
Поочередно вывешивая колеса, про­веряем состояние подшипников сту­пиц колес. Колесо от руки должно вращаться равномерно, без заеда­ний и стуков.
Взявшись за колесо в вертикальной плоскости.

Ходовая часть автомобиля лада калина

. поочередно резко тянем верх­нюю часть колеса на себя, а ниж­нюю — от себя, и наоборот.
Убеждаемся в отсутствии люфта (стука). При наличии стука на перед­нем колесе просим помощника на­жать педаль тормоза. Если при этом стук пропал, значит, неисправен подшипник ступицы, а если стук остался — изношена шаровая опора или сайлент-блок рычага подвески Подшипники ступиц не регулируют­ся и при наличии люфта подлежат замене.

Читать статью  Ремонт подвески своими руками - 120 фото ходовой части авто и починка передней и задней подвески

Ходовая часть автомобиля лада калина

Проверяем состояние защитных пыльников шаровых опор подвески.
Порванные, потрескавшиеся и по­терявшие эластичность чехлы заме­няем

Ходовая часть автомобиля лада калина

Опираясь мощной отверткой или монтажной лопаткой на крон­штейн рычага передней подве­ски.
..пытаемся сдвинуть головку рычага вдоль оси болта сначала в одну, а за­тем в другую сторону. Если головка рычага перемещается свободно, зна­чит, изношен или поврежден сай­лент-блок рычага и его необходимо заменить.
Проверяем состояние сайлент-блоков.

Ходовая часть автомобиля лада калина

Ходовая часть автомобиля лада калина

. и задних концов растяжек.
Разрывы, растрескивания и вспучива­ния резины сайлент-блоков недопус­тимы.

Ходовая часть автомобиля лада калина

Ходовая часть автомобиля лада калина

. и сайлент-блоки стоек штанги стабилизатора.

Ходовая часть автомобиля лада калина

Проверяем состояние сайлент-блоков балки задней подвески.
Проверяем состояние пружин, теле­скопических стоек и амортизаторов передней и задней подвесок. Разры­вы, растрескивания и сильная дефор­мация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы. Не допускается подте­кание жидкости из амортизаторов и телескопических стоек. Незначи­тельное «отпотевание» амортизато­ра в верхней части при сохранении его характеристик не является неис­правностью.
При осадке или разрушении резино­вого элемента верхней опоры теле­скопической стойки передней под­вески опору необходимо заменить.

Ходовая часть автомобиля лада калина

Проверяем состояние шарниров и защитного чехла тяги переклю­чения передач и реактивной тяги.
Вывешиваем переднюю часть авто­мобиля на надежных опорах.
Вращая и поворачивая колеса..

Ходовая часть автомобиля лада калина

. осматриваем защитные чехлы наружных.
. и внутренних шарниров приводов колес, проверяем надежность их крепления хомутами.
Потрескавшиеся, порванные или по­терявшие эластичность чехлы подле­жат замене.
Проверяем отсутствие течи масла из коробки передач через сальники внутренних шарниров приводов При наличии течи заменяем саль­ники.

Осмотр лучше выполнять на подъемнике или смотровой яме.

Вывешиваем поочередно колеса, проверяем состояние подшипников ступиц колес

Колесо от руки должно вращаться равномерно, без заеданий и стуков.

Ходовая часть автомобиля лада калина

Берем за колесо в вертикальной плоскости и поочередно резко тянем верхнюю часть на себя, а нижнюю часть от себя и наоборот.

Убеждаемся в отсутствии люфта. При наличии люфта на переднем колесе просим помощника нажать педаль тормоза.

Если при этом люфт пропал, значит, неисправен подшипник ступицы. А если люфт остался значит, изношена шаровая опора или сайлент-блок рычага подвески.

Ходовая часть автомобиля лада калина

Проверяем состояние защитных пыльников шаровых опор.

Ходовая часть автомобиля лада калина

Опираясь мощной отверткой или монтажной лопаткой на кронштейн рычага передней подвески, пытаемся сдвинуть головку рычага вдоль оси болта сначала в одну, а затем в другую сторону.

Если головка рычага перемещается свободно, значит, изношен или поврежден сайлент-блок рычага, его необходимо заменить.

Ходовая часть автомобиля лада калина

Проверяем состояние сайлент-блоков передних растяжек

Ходовая часть автомобиля лада калина

Проверяем состояние сайлент-блоков задних концов растяжек.

Разрывы, растрескивания и вспучивания резины сайлент-блоков недопустимы.

Ходовая часть автомобиля лада калина

Ходовая часть автомобиля лада калина

Проверяем сайлент-блоки стоек – штанги стабилизатора.

Ходовая часть автомобиля лада калина

Проверяем состояние сайлент-блоков балки задней подвески.

Проверяем состояние пружин, телескопических стоек и амортизаторов передней и задней подвесок.

Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы.

Не допускается подтекание жидкости из амортизаторов и телескопических стоек. Незначительное «отпотевание» амортизатора в верхней части при сохранении его характеристик не является неисправностью.

При осадке или разрушении резинового элемента верхней опоры телескопической стойки передней подвески опору необходимо заменить.

Ходовая часть автомобиля лада калина

Проверяем состояние шарниров и защитного чехла тяги переключения передач и реактивной тяги

Вывешиваем переднюю часть автомобиля на надежных опорах.

Ходовая часть автомобиля лада калина

Вращая и поворачивая колеса, осматриваем защитные чехлы наружных и внутренних шарниров приводов колес, проверяем надежность их крепления хомутами.

Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене.

Проверяем отсутствие течи масла из коробки передач через сальники внутренних шарниров приводов.

Почему появляется стук в передней подвеске Лады Калины

О неполадках в системе передней подвески, а конкретнее сайлентблоков на Лада Калина, можно узнать по характерным звукам, издаваемым ей во время движения. Так, езда по неровной дороге может сопровождаться различными тресками, скрипами и другими неприятными шумами. Такая ситуация не только вызывает большой дискомфорт, но и может стать причиной более серьёзной неисправности, либо послужить причиной аварии.

На видео замена сайлентблока переднего рычага на автомобиле Ваз:

Передняя подвеска Калина, схема устройства с расшифровкой

Ходовая часть автомобиля лада калина

Чехол (1), шаровая опора (2), стопорное кольцо (3), гайка ступичного подшипника (4), защитный колпак (5), ступица (6), ступичный подшипник (7), поворотный кулак (8), диск механизма тормозов переднего колеса (9), щит механизма тормозов (10), гайка (11), эксцентриковый болт (12), поворотный рычаг (13), пружина передней подвески (14), шток амортизатора (15), верхняя чашка пружины (16), верхняя опора стойки амортизатора (17), гайка штока амортизатора (18), подшипник верхней опоры стойки амортизатора (19), прокладка пружины (20), буфер хода сжатия (21), защитный кожух (22), телескопическая стойка (23), приводный вал переднего колеса (24), крепежный кронштейн штанги стабилизатора поперечной устойчивости (25), растяжка передней подвески (26), штанга стабилизатора поперечной устойчивости (27), стойка стабилизатора поперечной устойчивости (28), рычаг передней подвески (29).

Ходовая часть автомобиля лада калина передняя подвеска Калина цена Передняя подвеска

Поворотные механизмы

При ремонте «Лады Калины» необходимо учитывать то, что после вмешательства в конструкцию передней подвески потребуется регулировать развал и схождение колес. На амортизационной стойке устанавливается поворотный рычаг. Причём на двух одинаковых стойках его положение будет иным. В этом рычаге имеется отверстие, в которое устанавливается наконечник рулевой тяги. Ее длину можно изменять при помощи муфты специальной конструкции.

ремонт Лада Калина

Поворотный кулак закреплен на кронштейне передней стойки при помощи двух болтов и гаек. Верхний болт имеет овальную шайбу, при помощи которой регулируется развал колес. Вращая болт, вы смещаете относительно передней стойки поворотный кулак. Внизу он закрепляется посредством шарового шарнира к поперечному рычагу подвески.

Стук в передней подвеске на Калине, причины стука

Существуют четыре главные причины появления скрипов и стуков в передней подвеске:

  • Качество дорожного полотна. Да, даже самая новая и идеальная подвеска может стучать и поскрипывать на плохих дорогах, даже если ранее этого не наблюдалось. Чтобы проверить эту теорию, проедьте несколько сотен метров по хорошо асфальтированной дороге. Если стука нет, значит подвеска в порядке. В противном случае смотрите вторую причину.
  • Если стук сопровождается вибрацией в рулевое колесо, значит его причина — неисправность рулевой рейки либо истончение тормозных дисков.
  • Третья причина — потерявшие тонус пружины, из-за чего корпус автомобиля фактически бьется об подвеску.
  • Исхудавший сайлентблок, предназначенный для гашения стуков и вибраций при движении.

Ходовая часть автомобиля лада калина

ремонт подвески Калина Ходовая часть автомобиля лада калина Ходовая часть автомобиля лада калина

Практические рекомендации

Следует учитывать, что родная подвеска авто Калина Спорт, по сравнению с базовой моделью, занижена на 20 мм, что важно учитывать любителям поездок, например, на дачу, беря во внимание состояние дорог. Проходимость может пострадать и в зимнее время, особенно когда придется преодолевать снежные сугробы. Но в остальном явное преимущество спортивной подвески понятно. В большинстве случаев замена штатной подвески Лада Калина на спортивный вариант — способ повысить или улучшить управляемость автомобилем, а не достижение каких-то спортивных целей, в том числе и скоростных.

Самой привлекательной стороной при замене обычной подвески на спортивную от Калина Спорт является то, что это серийная заводская модель и соответственно, не потребуется дополнительной комплектации пружинами, опорами или амортизаторами. То есть спортивную переднюю подвеску Калина можно купить в сборе, но если речь идет о задней, то приобретать ее придется по частям. В этом случае можно воспользоваться данными о каталожных номерах деталей, выбрать необходимые, а дальше — или искать на автобазарах и в специализированных магазинах, или сделать заказ по каталогу.

Спортивная подвеска

Спортивная подвеска сделает машину более управляемой и проходимой по разным дорогам

Если рассматривать отличия, то кроме некоторого занижения высоты, что приводит к соответствующему уменьшению длины пружины, следовательно, и хода штока, спортивная подвеска обеспечивает ощутимо более жесткое демпфирование отбоя. У самих опор имеется характерное смещение, за счет которого можно увеличить кастор до 3°, но для этого на передних растяжках нужно будет заменить кронштейны. Сами пружины у спортивной подвески более жесткие, а амортизаторы имеют азотное наполнение.

Но, покупая стойки, следует обратить внимание на один часто встречающийся нюанс: может оказаться, что пружины будут разной жесткости, например, первая с одной точкой, а вторая с двумя. И даже если будут убеждать, что это нормально и с разными по жесткости пружинами стоек ездит много автомобилей, все же стоит выбрать вариант установки на Ладу одинаковых по характеристикам деталей. А для задней подвески вполне допустимо использовать некоторые детали со снятой родной, кроме болтов, потому что они все должны быть новые.

Читать статью  Общее устройство тракторов и автомобилей

Для того чтобы добиться нужного результата, следует выполнить замену не только передних стоек, но и задних.

После модернизации автомобиль присядет на 20 мм, но это не столь заметно.

А жесткость подвески можно будет почувствовать сразу, но это компенсируется отсутствием стуков, более комфортной ездой и лучшим поведением на дорогах с разным покрытием, а также прохождением поворотов: практически исчезают крены, и, что важно, их можно проезжать совершенно безопасно, на более высоких скоростях, чем на родной подвеске.

Если подвеска Калина модернизируется, то рекомендуется подумать и о замене рейки от спортивной модели автомобиля. Можно поставить рейку на 3,1 оборота в комплекте с усиленным щитком передка. Заменить следует и кронштейны вместе с растяжкой, имеющей дополнительную опору.

Проверка автомобиля

От состояния передней подвески, особенно в случае с Лада Калина, зависят не только ходовые качества автомобиля, но и безопасность водителя и его пассажиров. Поэтому проверка ее состояния должна проводиться регулярно в сервисных центрах или СТО. Хотя и сам водитель может почувствовать или уловить наличие проблемы во время движения: не должно быть никаких посторонних звуков, различных скрипов или стуков. Такая диагностика водителем должна проводиться на невысокой скорости. Характерным признаком может стать и тест на преодоление невысокого препятствия: проехав его, автомобиль должен оставаться устойчивым, а не раскачиваться из стороны в сторону.

Замена сайлентблоков на Калине пошагово

Сначала демонтируйте поперечный рычаг:

  1. Снимите колесо и обрызгайте все соединения поперечного рычага с помощью WD-40.
  2. Когда смазка проникнет в труднодоступные места, начинайте откручивать болты.
  3. Демонтируйте болт шаровой опоры, однако перед этим уберите с болта шплинт.
  4. Далее открутите крепежный болт шарнира продольной растяжки и уберите его.

Ходовая часть автомобиля лада калина

Затем открутите болт с гайкой, фиксирующий стойку стабилизатора.

Ходовая часть автомобиля лада калина

Следующим этапом является болт поперечного рычага. После демонтажа болта с гайкой, можно снимать рычаг.

Ходовая часть автомобиля лада калина

Далее переходим к резино-металлическому шарниру продольной растяжки:

    Предварительно зажав рычаг в тисках, по очереди выбивайте сайлентблоки с помощью тонкой плоской отвертки или зубила.

Ходовая часть автомобиля лада калина

Если в ходе снятия в рычаге останется его металлическое основание, придется его также выбивать и очищать посадочное место от грязи.

Ходовая часть автомобиля лада калина

Установка новых сайлентблоков выполняется посредством их запрессовывания в рычаг с помощью тисков, с полной фиксацией, нанося молотком удары каждые 5-8 мм по корпусу.

Ходовая часть автомобиля лада калина

Подушка и стойка стабилизатора:

    Демонтировать стойку стабилизатора очень просто. Достаточно выкрутить крепежный болт от поперечного рычага, второй конец просто освобождаем от стабилизатора простыми раскачиваниями.

Ходовая часть автомобиля лада калина

Чтобы освободить подушку, возьмите ключ на «13» и открутите по два крепежных болта кронштейна, после чего высвободите ее.

Ходовая часть автомобиля лада калина

  • Когда она будет освобождена, ее можно снять, разрезав ножом в наиболее тонком месте, или снять со стабилизатора, смазав его WD-40 либо мыльным раствором.
  • Кронштейн поперечного рычага:

    1. Наиболее крупный сайлентблок рычага находится у самого основания.
    2. Самым простым вариантом его снятия является поджог. Когда на нем прогорит резина, достаньте его и очистите посадочное место. Безусловно, его можно выпрессовать через тиски, однако это займет время.

    Ходовая часть автомобиля лада калина

    Новые сайлентблоки смажьте WD-40 или мыльным раствором и установите на место с помощью головки на «30» и тисков, запрессовывая его.

    Ходовая часть автомобиля лада калина

    Ходовая часть автомобиля лада калина Ходовая часть автомобиля лада калина Ходовая часть автомобиля лада калина Ходовая часть автомобиля лада калина

    Признаки неисправности стабилизатора поперечной устойчивости ЛАДА “Калина”

    Неисправности стабилизатора подвески проявляются при прохождении поворотов и движении по неровностям дороги. Причиной неисправности служат разбитые втулки или плохая затяжка гаек хомутов, удерживающих штангу стабилизатора. Проявляется это следующим образом:

    • появляется стук под капотом при проезде ям и ухабов;
    • автомобиль начинает “уходить в сторону” при езде по прямой и приходится постоянно корректировать его траекторию (особенно заметно это на скорости);
    • машина сильно раскачивается и кренится при повороте или торможении;
    • во время маневрирования появляется чрезмерный крен.

    Самостоятельно проверить втулки и крепления стабилизатора можно так:

    1. вывернуть колеса в сторону до упора, освободив место в колесной нише;
    2. взяться за стабилизатор “Калины” рукой и сильно подергать в разных направлениях;
    3. при наличии малейшего люфта необходимо заменить втулки стабилизатора.

    Более детальный анализ состояния можно произвести, загнав машину на яму или подъемник. Так можно точно установить откуда идет стук и какая деталь нуждается в замене.

    Что нужно для замены стабилизатора “Калина”

    Для замены стабилизатора поперечной устойчивости понадобятся:

    • стандартный набор торцовых ключей (можно использовать накидные);
    • жидкость WD-40;
    • домкрат;
    • специальное приспособление (надставка);
    • молоток;
    • втулки стабилизатора “Калина”;
    • стойки стабилизатора;
    • штанга стабилизатора.

    Для доступа к креплениям стоек и стабилизатора необходимо поставить машину на смотровую яму или подъемник.

    Пружина передней подвески Калина, как поменять пружину

      Сначала откройте капот и ослабьте верхнюю крепежную гайку опоры к стойке: накиньте на гайку ключ на «22» и ослабьте крепление, удерживая шток от проворачивания ключом на «9». Достаточно сделать несколько оборотов.

    Ходовая часть автомобиля лада калина

    Далее поднимите переднюю часть авто домкратом и снимите колесо.

    Ходовая часть автомобиля лада калина

    Выньте тормозной шланг с зацепления на стойке и отведите его в сторону.

    Ходовая часть автомобиля лада калина

    Далее нанесите на все соединения проникающую смазку.

    Ходовая часть автомобиля лада калина

    Затем открутите гайку, которая крепит рулевой наконечник к поворотному рычагу, и выбейте оттуда наконечник с помощью молотка и монтировки, либо выпрессуйте, используя съемник.

    Ходовая часть автомобиля лада калина

    Теперь приступайте к нижнему креплению стойки, где нужно отвернуть две гайки с помощью ключей на «17» и «19».

    Ходовая часть автомобиля лада калина

    Осталось открутить три крепежные гайки передних опор к стакану (кузову).

    Ходовая часть автомобиля лада калина

    Последнюю гайку не откручивайте до конца, чтобы стойка держалась. Когда вы разъедините стойку с поворотным кулаком, можно открутить последнюю гайку, и опустить ее вниз, придерживая другой рукой.

    Ходовая часть автомобиля лада калина

    Теперь вам потребуются стяжки пружин. Их можно приобрести в любом автомагазине.

    Ходовая часть автомобиля лада калина

    Оденьте их с обеих сторон на витки пружины и с помощью данных приспособлений выполните их сжимание.

    Ходовая часть автомобиля лада калина

    Когда пружина будет достаточно стянута и не будет упираться в опору стойки, открутите верхнюю гайку.

    Ходовая часть автомобиля лада калина

    Выньте опору вместе резинкой, чашкой и подшипником.

    Ходовая часть автомобиля лада калина

    Затем можно вынимать пружину.

    Ходовая часть автомобиля лада калина

  • Сборка выполняется в обратном порядке.
  • Новые пружины стяните до требуемого момента и оденьте на стойку. Крайний нижний виток должен попасть точно в углубление.

    Ходовая часть автомобиля лада калина

    Характеристики конструкции

    Важная техническая характеристика передней подвески Калины — наличие элементов амортизатора в стойке. В конструкции автомобиля нижний рычаг и поворотный кулак в паре скреплены одновременно с поперечиной, относящейся к передней подвеске, что осуществляется при наличии шаровой опоры. Аналогично за счет сайлентблоков происходит стыковка тормозных колодок с подвеской.

    Для регулировки угла оси поворота в подвеске используются шайбы, которые располагаются в соединении, образуемом рычагом и растяжкой. Фиксировать подшипник радиально-упорный можно к колесному приводу с помощью гайки. Делая ремонт передней подвески Калины, обязательно необходимо учитывать, в какой степени возможен процесс регулировки узлов и деталей конструкции.

    Подведем итоги

    Передняя подвеска в LADA Kalina достаточно проста и надежна. Ее конструкция «отработана» на предшествующем поколении модели. Производитель в данном вопросе пошел навстречу покупателям и сделал ходовую часть российского автомобиля пригодной, чтобы провести ремонт.

    Также, как мы убедились, возможен вариант тюнинга подвески, главное знать устройство передней подвески, пригодится это и если необходима замена сайлентблоков. Такое решение популярно среди владельцев, ведь оно позволяет улучшить и сбалансировать характеристики ходовой, что в свою очередь дарит комфорт во время вождения.

    Принцип действия

    На Лада Калина подвеска МакФерсон улучшила качество езды. Начиная с Калины все новые модели АвтоВАЗа стали укомплектовываться именно подвеской МакФерсон. При езде гораздо эффективнее снижается уровень воздействия плохой дороги на корпус, благодаря чему ездить на авто намного комфортней, чем к примеру, на ВАЗ 2109, где установлен подобный тип подвески.

    Так, независимая подвеска МакФерсон состоит из двух полуосей, позволяющие сделать колеса практически независимыми друг от друга. Это означает, что колеса при наезде одного из них на кочку, впадину или на что-то еще, не изменяют уровень наклона, как это есть нормой в полузависимых и зависимых подвесках.

    Отличия передней подвески Калины от ранее выпущенных автомобилей АвтоВАЗа

    Все машины компании АвтоВАЗ имели спереди подвеску МакФерсон, но она значительно отличалась от тех, которые использовали в 70-х, 80-х и 90-х в Форд, Фиат, Фольксваген и тд.. Так, главные отличия подвески МакФерсон от подвесок моделей Лада до 2004 года заключены в следующем:

    • Вместо подшипника в МакФерсон смонтирована втулка.
    • В МакФерсон подшипник шарового вида в радиусе больше, также различается конструкция. Теперь он находится в верхней части меж опорой и пружинным элементом в стиснутом состоянии, что отлично помогает убирать стуки при движении.
    • Когда поворачиваются колеса, стойка передней подвески, а точнее ее корпус, проворачивается с пружиной одновременно. Когда это происходит, амортизаторный шток остается недвижим.

    https://kalina-2.ru/remont-vaz/hodovaja-chast-avtomobilja-lada-kalina
    https://prometey96.ru/modeli/perednyaya-podveska-kalina.html

  • Понравилась статья? Поделиться с друзьями:
    Добавить комментарий

    ;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
