Основные неисправности автомобильной трансмиссии. УАЗ, коробка передач: техническое обслуживание Уаз буханка характерные неисправности трансмиссии

Автомобили УАЗ (буханка) обладают самым вместительным кузовом. Корпус машины создан из прочного материала. Транспортное средство оснащено системами безопасности, выносливым силовым агрегатом, который способен развивать мощность более 100 лошадиных сил, системой трансмиссии.

Полноприводный грузопассажирский уазик, который имеет повышенную проходимость, стали серийно производить на Ульяновском автозаводе в середине 1960-х гг.

Составляющие трансмиссии УАЗ

На машинах семейства УАЗ – 452 нового образца присутствует механическая КПП (четырехступенчатая). Обеспечивают облегченное включение передач синхронизаторы инерционного типа. Пятиступенчатая коробка передач АДС является синхронизированной на всех передачах переднего хода.

Основные неисправности автомобильной трансмиссии

На УАЗ может устанавливаться 5-МКПП Даймос (DYMOS). Данная коробка передач отличается своей надежностью. Средний ресурс ее работы – 300000 км пробега. Заливная пробка расположена посредине коробки, сливная снизу. Их представляется возможным открутить при помощи шестигранного ключа. Когда происходит слив масла, следует подготовить специальную тару. Новую жидкость нужно заливать до имеющегося на коробке уровня маслоналивного отверстия. Щуп позволяет точно определить то, до какой отметки залита жидкость. Альтернативой щупа может выступать длинный гвоздь. В целях профилактики, каждые 15000 км необходимо замерять уровень масла.

Наличие механики на данном варианте транспортного средства полностью оправдано. Такую машину актуально использовать по пересеченной местности, при бездорожье. В дополнении к этому не будет отмечаться проблем с буксировкой.

Коробка передач имеет наружные рычаги переключения. Рычаг в кабине свободно перемещается как параллельно, так и перпендикулярно своей оси.

Машина оснащается раздаточной коробкой. В конструкцию раздаточной коробки на УАЗ 452: валы ведущих мостов, шестеренки. Все перечисленные комплектующие детали находятся в чугунном картере. Картер и крышка соединяются гайками. Надежно закреплены в крышке штоки вилки переключения.

Имеется шлиц, подшипники. Здесь присутствует винтовая шестерня привода спидометра. На подшипниках «буханки» зафиксирован промежуточный вал. На данной коробке имеются надежные шестерни с прямыми зубьями.

Таким образом, КПП на УАЗ 452 состоит из множества узлов и агрегатов. Данный узел нуждается в регулярном ТО.

Основные неисправности автомобильной трансмиссииОсновные неисправности автомобильной трансмиссии

Необходимость диагностики коробки передач УАЗ модели 452

Данный автотранспорт обязательно подлежит диагностике, если стало ухудшаться управление, стали слышны характерные скрипы, когда происходит смена передач или передачи стали самопроизвольно меняться. Раздаточная коробка УАЗ должна быть проверена, если заметно ухудшилось сцепление колес с дорогой, стал появляться гул, нарастающий шум при ее работе.

Во время прохождения ТО мастера должны проверить систему на предмет течи масла, уровень смазки. Все изношенные детали в системе трансмиссии должны быть заменены на новые. Также, диагностика подразумевает осуществление смазки оси рычагов, регулировку передних тяг.

Плановая диагностика в профессиональной автомастерской позволяет точно определить имеющийся характер неполадки с коробкой, устранить имеющиеся проблемы на раннем этапе.

Причины возникновения поломок

Как правило, необходимость замены основных комплектующих деталей на КПП возникает с их естественным износом.

Причины поломок КПП

Основная причина течи масла из КПП – это наличие повышенного уровня горючего в системе. Для КПП на УАЗ следует использовать качественное масло. Если жидкость не будет иметь должное качество, то из-за этого могут возникать характерные шумы со стороны коробки. При износе синхронизатора или его деталей всегда отмечается затрудненная смена передач. Обратить внимание следует и на детали механизма переключения. При деформации зубьев шестерен нередко отмечается самовыключение передач.

Процесс снятия КПП

Ремонт КПП на УАЗ 452 вполне возможно осуществить своими руками. Для этого требуется:

  • набор гаечных ключей, включая ключи, необходимые для затяжки гаек;
  • отвертки;
  • молоток;
  • зубило;
  • плоскогубцы.

Алгоритм демонтажа.

Автомобиль должен стоять на ровном месте. Необходимо слить масло из двух коробок путем откручивания пробок для слива. Далее снимаются передние сидения, половинки люка, вилка выключения сцепления, поперечная рама, рычаги переключения передач с коробок.

Подлежат съему вал спидометра, опоры подвески в ходовой части, рычаги тормозной системы. В результате открывается выход к картеру сцепления. На нем зафиксирована гайками крепления коробка, которые необходимо открутить, далее аккуратно выдвигается коробка передач УАЗ вместе с раздаточной КПП до выхода шлицевого вала из маховика. Для изъятия коробки водителю понадобится помощник.

Сборка КПП УАЗ требует к себе должного внимания. При самостоятельной сборке у водителя могут возникнуть сложности с установкой первичного вала в систему сцепления. При данном процессе необходимо активно шевелить коробку, чтобы вал попал в шлицы.

Как только произошла разборка на отдельные составляющие детали, коробку необходимо промыть в керосине, просушить. Все комплектующие запчасти проверяются на целостность. В первую очередь это касается картера, валов. Если на валах резьба повреждена, их нужно заменить. Машину представляется опасным эксплуатировать, если на шестеренках будут иметься сколы.

Таким образом, своевременно произведенный ремонт КПП УАЗ «буханка» способствует продлению ресурса коробки.

Автомобиль состоит из множества узлов и агрегатов. Трансмиссия — одна из самых важных составляющий в конструкции автомобиля. Как и любой другой узел, она нуждается в регулярном техническом обслуживании. Сегодня мы рассмотрим, как обслуживается коробка передач (УАЗ «Патриот» в том числе) на автомобилях Ульяновского автозавода.

Назначение

Для чего служит данный узел?

Задача, которую выполняет на автомобиле УАЗ коробка передач, — изменение силы тяги ведущих колес (коих может быть четыре на полном приводе) при помощи зацепления разных шестерен. У последних имеется разное количество зубьев. Одна из них работает на реверс — то есть двигает автомобиль назад.

Главные моменты при обслуживании

Во время эксплуатации автомобиля УАЗ коробка передач должна проходить регулярный осмотр. Первое, на что следует обращать внимание, — течь масла. Когда во время стоянки из-под машины течет смазка, а во время движения возникают характерные шумы и вой, необходимо срочно проверить уровень остатка жидкости в системе. Если это новая (УАЗ), масло в ней меняется сразу же после обкатки. Обычно это 2-3 тысячи километров.

Как это сделать?

Сначала необходимо выкрутить пробку из отверстия. Стоит отметить, что их несколько. Первая, находящаяся посредине коробки, — на залив, а та, что снизу, — на слив жидкости. Откручивается, как и на большинстве отечественных автомобилей, при помощи шестигранного ключа. Перед этим следует заранее подготовить емкость, куда будет сливаться старое масло.

Основные неисправности автомобильной трансмиссии

Ее можно изготовить из старой канистры, отрезав боковую ее часть. После слива жидкости коробка передач (УАЗ «Буханка» — не исключение) проходит процесс промывки.

Промывка

Чтобы это сделать, вам потребуется 500-700 миллилитров «минералки» (не путать с водой — это масло).

Основные неисправности автомобильной трансмиссии

Закрутите отверстие снизу и через верхнюю горловину залейте его в трансмиссию. Дайте поработать автомобилю на холостом ходу некоторое время (4-5 минут будет достаточно). Шестерни трансмиссии должны быть в нейтральном положении. Далее глушим мотор, подставляем нашу канистру и сливаем масло, открутив нижний «лючок». Также помните, что ездить на нельзя, ввиду его малой вязкости — это может привести к задирам, и, как следствие, вас ожидает ремонт коробки передач УАЗа.

Сколько лить?

Новую жидкость необходимо заливать до тех пор, пока она не начнет течь с верхнего «лючка» — это сигнал к тому, что уровень находится на максимальной отметке. Кстати, проверяется остаток жидкости по такому же принципу — при помощи шестигранного ключа откручивают верхнюю заглушку и щупом смотрят остаток. Щупом может послужить даже деревянная веточка либо длинный гвоздь. Главное, чтобы предмет был чистым. Если масла недостаточно, его доливают (но не смешивают с разными марками). Обычно на УАЗики используют «Лукойл» или его аналог, созвучный по названию, — «Юкойл».

Как часто проверять уровень?

Данную операцию необходимо повторять не реже, чем раз в десять тысяч километров. Как мы уже сказали ранее, при недостающем уровне его необходимо долить. Кстати, проверяется уровень только на остывшей трансмиссии — так все масло стечет в картер.

Еще о замене

В руководстве по эксплуатации написано, что после (касается это и свежеотремонтированных узлов) необходимо менять масло не только в трансмиссии, но и в а также в переднем и заднем мосту, поскольку автомобиль у нас полноприводный. Объем промывочной «минералки» должен составлять не менее 75 процентов от общего в узле, что требует завод-изготовитель. В идеале — льем до тех пор, пока оно не потечет наружу.

Сложности залива

Наверняка владельцы УАЗов сталкивались с проблемой невозможности залива масла. Для этого нужно хорошенько постараться. Благо, автомобилисты делятся советами, и процедура становится гораздо проще. Многие водители рекомендуют для этого использовать длинный металлический шприц с изогнутым, сделанным из резины, носиком. Емкость его должна составлять не менее 300 миллилитров. Также отметим, что коробка передач требует использования вязкого масла, поэтому залить его будет трудно — необходимо «шприцевать» с усилием. Особенно это заметно в зимний период времени. Тогда трансмиссионное масло превращается практически в желе. Чтобы облегчить усилия, автомобилисты рекомендуют это «желе» растопить, то бишь предварительно подогреть. К счастью, это не бензин, поэтому ничего не сгорит и не взорвется — можно смело держать шприц над газовой комфоркой или горелкой. Если такого шприца нет, а сроки замены поджимают, то можно использовать подручные методы. Владельцы УАЗов богаты на идеи, и каждый изобретает для себя свой способ. Например, для залива масла можно использовать тонкую трубку и пластиковую бутылку. Автомобиль поддомкрачивается,и путем наклона бутылки заливается масло. Важно достичь максимальной герметичности соединения (имеется в виду место соприкосновения конца шланга с горлышком), иначе жидкость перельется не в трансмиссию, а на асфальт. Коробка передач УАЗа быстро выйдет из строя.

Основные неисправности автомобильной трансмиссии

Другие используют более длинную трубку — протягивают ее от заливной горловины трансмиссии через капот. На верхнюю часть шланга надевают воронку. Этот способ более простой по сравнению с пластиковой бутылкой.

Аналог металлического шприца

Некоторые используют для залива одноразовый медицинский шприц.

Основные неисправности автомобильной трансмиссии

Выбирают объем побольше, так как по 10 мл можно заливать до вечера. При отсутствии возможности купить большой шприц лучше воспользоваться предыдущими способами.

Проводим техническое обслуживание — долой течь

Мы уже сказали в начале статьи, что наличие течи в таком элементе, как коробка передач (УАЗ «Патриот» в том числе), — вещь недопустимая. Но что же делать, если трансмиссия регулярно «ест» масло? Ежедневно доливать его до нужного уровня — не самое лучшее решение. Необходимо произвести ремонт — для этого визуально определяется место потека и меняется уплотнительная делать. Это может быть прокладка или сальник. Ремонт обязательно сопровождается демонтажном коробки.

Почему коробка «ест» масло?

На это есть несколько причин. Во-первых, это наличие в трансмиссионном масле дорожной пыли и грязи. А как мы знаем, УАЗ покупают далеко не для езды по городу — в 70 процентах случаев их подготавливают для полноценного оффроуда, где они покоряют броды и реки. Погрязший в грязи УАЗик (это, конечно, редкость, но даже полный привод не спасает от глубокого болота) запросто «глотает» в себя грязь, песок и воду. Кстати, наличие даже 5 процентов воды способно попросту убить трансмиссию. Чтобы предотвратить это, автомобилистами устанавливается крышка на коробку передач УАЗ. Она способна защитить трансмиссию от подобных факторов.

Лечим шум

На автомобилях УАЗ коробка передач часто воет, в том числе и раздаточная. При отключенном мосте начинают «хрюкать» синхронизаторы, появляются непонятные шумы. Даже после переборки КПП эти болезни не пропадают. Кстати, именно рычаг трансмиссии является некой «шумовой антенной» на УАЗиках — немного придавите его рукой, и звуки пропадают. Конечно, ездить и постоянно вдавливать рычаг не получится (тем более, что это вредит ресурсу). Поэтому многие водители советуют устанавливать рычаг КПП от ГАЗели. По легенде, уровень шумности пропадает. Это один из многих советов владельцев УАЗов. Кстати, схема коробки передач УАЗа и ГАЗели почти одинаковая. Поэтому запчасти здесь взаимозаменяемы (в том числе и «шумовая антенна»).

Коробка передач УАЗ 469 — капитальный ремонт

Стоимость новой коробки составляет около 30 тысяч рублей, поэтому многие производят ремонт своими руками. Но для начала нужно проверить, что именно вышло из строя. Итак, первым делом смотрим на состояние вилки переключения передач.

Основные неисправности автомобильной трансмиссии

Даже если визуально она «как новая», обязательно пошевелите ее со стороны в сторону. Если она болтается на штоках, необходимо ее затянуть. Далее смотрим на износ шестерен передач. Наибольший износ может быть в районе сцепных зубьев. Зазор между ними не должен превышать 1 миллиметра (для диагностики используем специальный щуп). Если зазор увеличен, зубья будут схватываться только наполовину — отсюда и перебои в работе. Обязательно осматриваем первичный вал и синхронизаторы. Направляющие зубья должны быть без затуплений и выработки. Также недопустимо наличие ржавчины. Синхронизатор и шестерни меняются целиком на новые.

Основные неисправности автомобильной трансмиссии

Дальше вынимаем муфту синхронизатора и ступицу. Внешне осматриваем боковой износ от зубьев первичного вала. Кромки должны быть острыми — при затупленных зубья будут проскальзывать, поэтому передачу включить очень трудно. Что касается подшипников, недопустимы шумы при их вращении и уж тем более люфт. Данные элементы меняются в сборе на новые.

Основные неисправности автомобильной трансмиссии

Если во время эксплуатации задняя передача включалась с трудом и хрустом, проверьте состояние зубьев на ее шестерне. Очень часто эти детали «заминает». Шлицы промежуточного вала не должны быть «побитыми». В противном случае — замена. Если они целые, меняется только подшипник.

Итак, мы выяснили, как обслуживается на отечественном автомобиле УАЗ коробка передач.

Автомобиль УАЗ 469, выпущенный Ульяновским автозаводом, специализируется на перевозке людей и грузов. Вездеходность этой машины позволяет разъезжать по любым дорогам.

Общие характеристики

Коробка передач УАЗ

КПП — это коробка переключения передач автомобиля. УАЗ 469 обладает механической 4-ступенчатой КПП, снабженной синхронизаторами инерционного типа. Они рассчитаны на включение передач без шума и грохота. Синхронизаторы помогают выравнивать скорость соединяющихся зубцов до ввода в зацепление. Скорости вращения мотора и колес не совпадают, для совмещения их нужен синхронизатор. Кроме того, коробка передач позволяет машине передвигаться задним ходом.

Коробка передач КПП УАЗ 469 состоит из следующих деталей:

  • первичный вал;
  • передняя крышка;
  • гайка особого назначения;
  • вспомогательный крепеж;
  • автопрокладка;
  • шарикоподшипники;
  • ведущий подшипник вторичного вала;
  • картер;
  • муфта подключения III и IV передач;
  • зубчатое колесо III передачи;
  • зубчатое колесо II передачи;
  • муфта подключения I и II передач;
  • зубчатое колесо I передачи;
  • вторичный вал;
  • крепежная шайба;
  • распорное кольцо КПП;
  • крепежный болт;
  • шайба для крепления;
  • промежуточный вал;
  • ось зубчатого колеса заднего хода;
  • зубчатое колесо заднего хода;
  • пробка;
  • блок зубчатых колес привода промежуточного вала и III передачи;
  • крышка.

Устройство УАЗовской коробки

Если вас интересует схема КПП УАЗ, найти ее несложно на фото и рисунках, размещенных на различных сайтах в интернете.

В картер сцепления вкручиваются 4 шпильки, на которых крепится КПП. Привод промежуточного вала имеет шестерни, находящиеся в стабильном зацеплении. Шестерни 1-й передачи — с прямыми зубчиками, 2-й и 3-й — спиральными. Они установлены на ведущем валу, с поддержкой игольчатых подшипников. Ведущий вал имеет 2 опоры. Роль муфты при включении второй передачи исполняет шестеренка первой. Включение передачи заднего хода и первой происходит за счет перемещения шестеренок. Подшипники коробки передач шариковые. Чтобы не было перемещения по оси, шестеренки закреплены задними подшипниками. Задний подшипник промежуточного вала объединен с самим валом с помощью болта.

Устройство для переключения имеет 3 вилки, прикрепленные к штокам стопорными винтами и располагающиеся в боковой крышке. Шарообразный стопор нейтрального расположения и включенных передач имеет шток. Замочные сухари, находящиеся между штоками, не разрешают подключить одновременно 2 передачи. В опоре размещен рычаг, помогающий двигать вилки. Сам он поджимается пружиной к опорной сферической поверхности. Надетый на рычаг пыльник предотвращает попадание в устройство воды и грязи. Чтобы не произошло случайное включение задней передачи (водитель просто может перепутать) в данном устройстве находится предохранитель — плунжер, который снабжен пружиной возврата и шариком.

Смазочное приспособление коробки совмещается с раздаточной коробкой. Смазка из раздатки проходит в через двухрядный подшипник (радиально-упорный) и имеющееся сливное устройство, после чего возвращается через отверстие слива.

Основные неисправности автомобильной трансмиссии

Ремонт КПП УАЗа

Механическая коробка передач — наиважнейший агрегат трансмиссии автомобиля УАЗ 469 . У КПП УАЗ 469 ответственная и принципиальная задача — отслеживание переменчивости величины крутящегося момента мотора и осуществление передачи от двигателя к ведущим колесам машины. Механическая коробка передач УАЗ 469 имеет достаточно длительный срок службы. Это не означает, что КПП не нуждается в починке.

Правильное использование автомобиля дает возможность длительное время обходиться без ремонта, но при невыполнении условий эксплуатации узлы КПП УАЗ изнашиваются, что неминуемо ведет к ремонту.

Износ и ремонт КПП

В каких случаях эксплуатация машины влечет за собой износ частей коробки, в результате чего требуется ремонт?

  1. Пользование авто в запредельных режимах.
  2. Эксплуатация УАЗ 469 с неисправным сцеплением.
  3. Использование некачественных масел для ведущего моста.
  4. Проведение ТО коробки передач непрофессионалом.

Это главные предпосылки, которые могут стать причиной срочного ремонта УАЗ 469.

Для ремонта КПП нужен большой набор инвентаря.

  1. Рожковые ключи в 2 экземплярах (на 10, 12, 13, 14, 17, 19, 22). Ключом на 14 нужно отвинтить задний вал от фланца раздатки. Если неправильно воспользоваться этим ключом, можно создать себе огромные проблемы.
  2. Торцевые ключи.
  3. Профессиональный ключ для плоских гаек.
  4. Обычные и крестообразные отвертки.
  5. Утконосы для снятия и надевания стопорных колец.
  6. Металлический штырь для выколачивания отдельных частей.
  7. Для быстрого откручивания гаек и болтов нужен маленький отрезок железной трубы.
  8. Качественный керн и зубило.
  9. Монтажная лопатка.
  10. Тяжелый молоток.
  11. Большое количество банок для болтов и гаек, чтобы последовательно размещать детали в процессе работы.
  12. Съемник подшипников.
  13. Автовладелец, который со вниманием относится к своей машине, может выявить неполадки в работе КПП.

Одной из важных частей в устройстве авто, помимо силовой установки, является трансмиссия. Она обеспечивает передачу вращения и изменение передаточного числа от мотора на колеса.

Но если у двигателя все системы и механизмы объединены в единую конструкцию, то трансмиссия состоит из отдельных частей, взаимодействующих между собой.

Самой технологически простой является трансмиссия с механической коробкой передач.

Именно такая составляющая и используется практически на всех отечественных авто (только сравнительно недавно начали появляться модели с АКПП).

Механическая КПП относиться к несложной трансмиссии, поэтому и показатели надежности у нее – высокие. Но неисправностям она тоже подвержена и бывает их немало, не говоря уже про АКПП.

Особенности конструкции трансмиссии разных авто

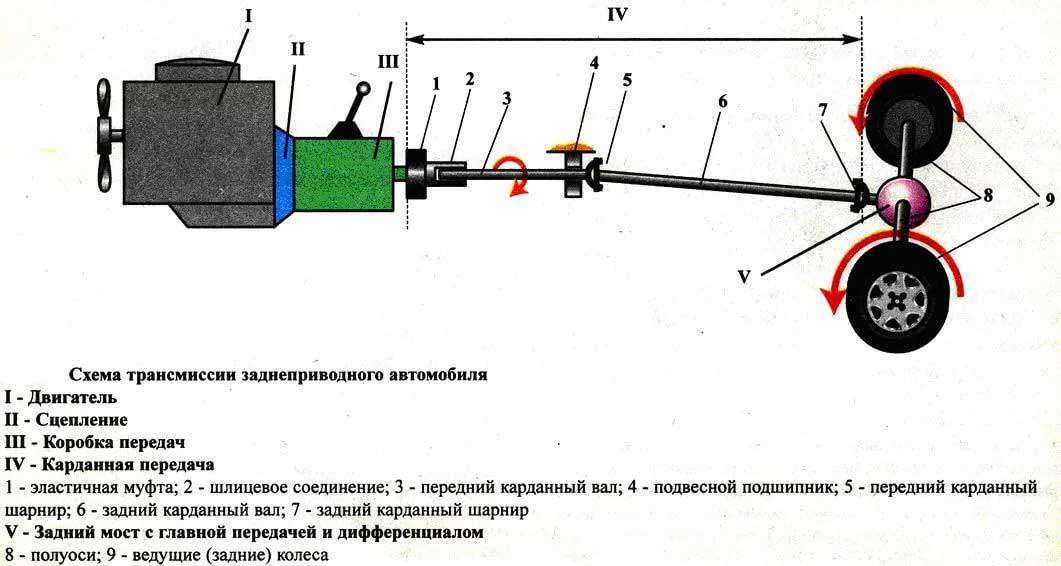

Трансмиссия легковых авто может иметь разную компоновку, что и сказывается на количестве составных частей.

Так, на классических моделях ВАЗ-2106, 2107 и прочих – привод задний, поэтому конструкция трансмиссии включает в себя сцепление, КПП, карданный вал, задний мост с главной передачей, дифференциалом и полуосями.

Более современные модели, та же ВАЗ-2109 – переднеприводная, поэтому у нее кардан с мостом – отсутствуют, а главная передача с дифференциалом входят в конструкцию КПП.

Но дополнительно присутствуют приводные валы с .

А если рассмотреть конструкцию внедорожников – , Шевроле Нива, то их компоновка трансмиссии включает все указанные элементы авто с передними и задними приводами, и дополнительно еще имеется раздаточная коробка, обеспечивающая передачу вращения на обе оси и возможность отключения одной из них.

Основные неисправности автомобильной трансмиссии

Неисправности трансмиссии, признаки

Чем больше составных частей имеет трансмиссия, тем выше вероятность ее поломки. И в каждой из составляющих найдется немало неисправностей.

На всех указанных авто сцепление имеет практически идентичную конструкцию – оно однодисковое, «сухое».

Без сцепления невозможно было бы начать плавно движение и во время поездки и менять передаточное число на КПП, поскольку для этого нужно разъединение мотора с трансмиссией.

Основные неисправности автомобильной трансмиссии

Поскольку сцепление конструктивно одинаково, то и неисправности на всех перечисленных авто – идентичны. Единственное различие – это типы приводов.

Так, на ВАЗ-2106, 2107, а также ВАЗ Нива, Нива Шевроле, УАЗ Патриот используется гидропривод, а в ВАЗ-2109 – механический, тросовый.

Если рассматривать само сцепление, то его основными неисправностями являются:

  • Износ ведомого диска (фрикционных накладок, шлицов, демпферов);
  • Износ рабочих поверхностей маховика и ведущего диска;
  • Повреждение демпферов, диафрагменной отжимной пружины;
  • Износ выжимного подшипника и повреждение его приводной вилки;
  • Неправильная регулировка.

Признаки неисправности сцепления достаточно хорошо заметны, и проявляются они в виде «пробуксовки», «ведения», повышенной шумности при определенных условиях работы, рывков при начале движения.

В большинстве случаев для устранения проблем со сцеплением необходима его разборка, дефектовка и замена поврежденных и изношенных элементов.

Основные неисправности автомобильной трансмиссии

Что касается привода, то поломок в нем у ВАЗ-2109 не так уж и много и обычно сводятся они к проблемам с тросом – его порывом или закусыванием. «Лечится» все обычной заменой.

А вот в гидроприводе неисправностей больше. В таком приводе может появиться разгерметизация системы, повреждение основного и рабочего цилиндров.

Восстановление работоспособности зависит от составляющей, в которой возникли проблемы. Если система дала течь, то ее устраняют заменой трубопровода с последующей прокачкой.

Цилиндры же либо ремонтируются с использованием ремкомплектов, или просто меняются.

Основные неисправности автомобильной трансмиссии

Коробка передач – один из основных узлов трансмиссии, и она обладает самой сложной конструкцией среди всех составляющих. Поэтому и поломок у нее больше.

На ВАЗ классического семейства (2106, 2107), «Спутник» (ВАЗ-2109, 21099), Нива 21213 и Шевроле Нива, а также УАЗ Патриот используются трехвальные механические коробки передач с постоянным зацеплением шестерен.

И хоть конструктивно КПП отличаются (особенно ВАЗ-2109 относительно остальных), но принцип работы у всех их одинаков.

Основные неисправности автомобильной трансмиссии

Поэтому и неисправности у этих узлов трансмиссии на всех перечисленных авто, по сути, идентичны, так же, как и их признаки.

Если в КПП есть проблемы, это обязательно будет проявляться, причем разными способами. Признаками поломки в коробке являются:

  • Повышенная шумность работы (при разных режимах). Зачастую проблема эта возникает из-за износа подшипников валов или муфт синхронизаторов. Но такая неисправность также может появиться также из-за повреждения блокирующего устройства, послабления крепления КПП, низкого уровня смазки в КПП, нарушения работы сцепления;
  • Снижение четкости переключения КПП, затрудненное включение передачи. Такие признаки возникают в случае сильного износа синхронизаторов или шестерен, повреждения ползунов переключения, разрегулировки или повреждения элементов механизма включения;
  • Выбивание скорости. Эта проблема возникает из-за износа и повреждения ряда составных частей коробки (все тех же синхронизаторов, шестерен, механизма переключения и прочее);
  • Подтеки масла происходят в случае износа сальников коробки и послабления крепежных элементов крышек;
  • Хруст при переключении передач. Такой результат дают поврежденные или сильно изношенные шестерни и синхронизаторы, а также сильный люфт валов;

Как видно, большая часть неисправностей связана с износом составных элементов коробки.

Но точно выявить причину возможно только после демонтажа узла и его разборки. Восстановить работоспособность КПП удается путем замены изношенных составных частей.

Бывают и более специфические поломки, хотя встречаются они значительно реже. К ним можно отнести разрушение корпуса, разболчивание крепежных элементов с последующим попаданием между шестернями и пр.

Следующим элементом трансмиссии являются карданные валы, которые используются для передачи вращения на ВАЗ-2106, 2107, а также Нива 21213, Шевроле Нива и УАЗ Патриот.

Но в случае с первыми двумя авто, то у них в конструкции присутствует только один вал, а вот во внедорожниках карданов – два (для передачи усилия на два ведущих моста), в Нивах также присутствует еще и промежуточный вал, соединяющий КПП с раздаточной коробкой.

Основные неисправности автомобильной трансмиссии

Составные части этих валов тоже в процессе эксплуатации повреждаются и изнашиваются, что приводит к ряду неисправностей, которые проявляются в виде:

  • Стуков при наборе скорости. Это сигнализирует о неисправности крестовины шарнира или его подшипников, а также послаблении крепежных элементов вала;
  • Скрипов (постоянных или периодических). Обычно такой результат дает заклинивание в шарнире;
  • Вибрации при движении. Появляется она в результате сильных люфтов в шарнирах, разбалансировке или изгибе самого вала;

Устраняются проблемы с карданными валами путем проверки состояния их шарниров и их замены в случае обнаружения критического износа, балансировке. Но зачастую автолюбители просто меняют валы в сборе.

Главные передачи с дифференциалами в автомобилях ВАЗ 2106, Нива, Нива Шевроле, УАЗ Патриот являются внесенным узлом и располагаются в ведущих мостах (в легковых авто – это задний мост, у внедорожников – оба).

В задачу этих составляющих трансмиссии входит распределение вращения на колеса.

Узел этот хоть сравнительно простой по конструкции и состоит из небольшого количества элементов, но неисправности бывают и у него.

Основные неисправности автомобильной трансмиссии

Признаки возникновения проблем в работе ведущего моста такие:

  • Повышенный шум со стороны моста. Увеличение шумности может произойти из-за износа подшипников, деформации балки моста или полуосей, износа шлицевых соединений, разрегулировке зазоров и появлении люфтов в главной передаче и дифференциале, заедание сателлитов и шестерен полусоей;
  • Стуки при начале движения. Появляется он в результате появления увеличенных зазоров в шлицевых соединения или зацеплении шестерен главной передачи;
  • Утечка смазки. Здесь виной неисправности являются сальники, используемые в конструкции моста;

Устранение неисправностей моста проводится путем разборки, дефектовки, замены изношенных и поврежденных элементов с последующей регулировкой зазоров зацепления.

Что касается ВАЗ-2109, то у нее ведущего моста нет, и вращение от главной передачи (входящей в конструкцию КПП) на колеса передается посредством приводных валов с ШРУСами.

Отметим, что такие приводные валы используются на передней оси в Нива 21213 и Нива Шевроле. Также ШРУС на Нивах установлен и на промежуточном валу.

Основные неисправности автомобильной трансмиссии

Относительно УАЗ Патриот, то у этого внедорожника несколько иная конструкция переднего моста – полуоси присутствуют, но в отличие от задней оси, на их концах установлены ШРУСы.

В таком приводе «слабым звеном» является именно шарнир равных угловых скоростей. Этот узел очень чувствителен к загрязнениям и повреждение пыльника всегда приводит к постепенному разрушению элемента.

Выявить проблемы с шарниром не сложно, поскольку в случае попадания грязи внутрь его, при поворотах руля будет слышен отчетливый хруст.

При этом ШРУС восстановлению не подлежит и при появлении признака его износа он заменяется.

Основные неисправности автомобильной трансмиссии

Последний элемент, который используется в трансмиссии – раздаточная коробка, но имеется она только у внедорожников.

В ее задачу входит разделение вращения между двумя ведущими мостами, причем с возможностью понижения передаточного числа для обеспечения большего тягового усилия на колесах.

Основные неисправности автомобильной трансмиссии

Несмотря на то, что устройство раздаточной коробки отличается от механической КПП, но в их конструкциях используются, по сути, одни и те же составные элементы – валы и шестерни.

Поэтому и неисправности у раздатки идентичны КПП, а именно – повышенная шумность, самовольное отключение подключаемого моста, затрудненное переключение между режимами работы (повышенные и пониженные передачи).

Отметим, что УАЗ Патриот комплектуется раздаточной коробкой Dymos, которая конструктивно несколько отличается от классической.

Основные неисправности автомобильной трансмиссии

К тому же она обладает электронным управлением, что делает ее еще более подверженной неисправностям, поскольку помимо механических поломок возможно нарушение работы электронной составляющей.

Напоследок отметим, что здесь перечислены самые распространенные неисправности узлов трансмиссии, но в каждом из них найдутся и другие поломки, которые встречаются значительно реже.

К тому же бывают случаи, когда неисправности совершенно других составляющих воспринимаются как поломки трансмиссии. К примеру, стуки в задней подвеске нередко идентифицируются как проблемы в заднем мосту.

Поэтому для выявления неисправности обязательно нужна тщательная диагностика не только узлов трансмиссии, но и близко расположенных устройств авто.

УАЗ-469 относится к числу грузопассажирских машин, которые отличаются повышенным уровнем проходимости. Машину выпускал Ульяновский автомобильный завод. Автозаводом помимо УАЗ-469 были представлены такие модели, как УАЗ 452 (буханка), УАЗ Патриот.

Особенность трансмиссии

Основные неисправности автомобильной трансмиссии

На УАЗ 469 КПП является механической, рассчитанная на 4-ступени. При этом 4-х ступенчатая коробка оснащена синхронизаторами. Они необходимы для осуществления выравнивания скорости. Присутствуют валы, при этом первичный вал базируется на двух опорах. Шестерни привода промежуточного вала являются косозубыми. Для восприятия возникновения во время передвижения радиальных и осевых нагрузок задняя опора вала включает двухрядный радиально-упорный шарикоподшипник. Такая КПП позволяет транспортному средству передвигаться задним ходом. Автотранспорт оснащен раздаточной коробкой. Раздаточная коробка УАЗ 469 включает валы ведущих мостов, шестерни, которые имеет продолжительный рабочий ресурс.

Схема КПП УАЗ 469 Схема раздаточной коробки

Преимущество механической КПП в том, что она рассчитана на длительный срок службы. Автомобиль, который имеет внедорожные качества и оснащен МКПП, отлично подходит для эксплуатации по пересеченной местности.

Основные неисправности автомобильной трансмиссии

Коробка передач УАЗ 469, вид изнутри

Проведение диагностики КПП УАЗ 469

Автомобиль подлежит диагностике, если ухудшилось его управление. Параллельно с этим могут быть слышны скрипы при смене передач. Также, необходимо проверить состояние коробки, если передачи активизируются самопроизвольно. В ряде случаев нужно заменить подшипники, шестерни чтобы решить проблему с возникновением шумов. При тугости переключения передач проверяются синхронизаторы. Основная причина того, почему возникает на внедорожнике необходимость замены составляющих запчастей коробки – их естественный износ.

Один из признаков того, что раздаточную коробку следует проверить, если ухудшилось сцепление колес с дорогой, при этом стал нарастать шум с ее стороны. Ведет к ремонту коробки передач на УАЗ 469 неправильное использование транспортного средства. В частности, нужно осуществлять своевременную замену трансмиссионного масла.

Еще одна проблема, с которой может столкнуться водитель УАЗ – это течь масла из КПП. Данное проявление является результатом наличия повышенного уровня масла в КПП. Также, если во время заправки коробки новым горючим в систему попала вода, автомобилист в скором времени столкнется с проблемой течи жидкости из КПП. Однако не только использование некачественного масла может являться причиной того, что будут отмечаться утечка, так как на картере или в крышке КПП УАЗ 469 может иметься трещина.

Таким образом, в состав скоростной коробки автомобиля УАЗ 469 входит множество рабочих узлов, которые обеспечивают оптимальное функционирование автомобильной системы. Учитывая это, хозяин транспортного средства должен машину подвергать регулярному ТО. Это позволит снизить риск преждевременного ремонта КПП УАЗ 469.

Демонтаж скоростной коробки своими руками

Какие нужны слесарные инструменты, чтобы осуществить ремонт КПП? Для осуществления ремонта следует обзавестись целым ремкомплектом. В частности, понадобятся рожковые, торцевые ключи, молоток, отвертки, монтажная лопатка.

Следует отметить большой вес коробки, все из-за того, что устройство имеет сообщение с раздаткой. Учитывая это, демонтаж коробки не следует осуществлять в одиночку.

Как снять коробку? Чтобы начать процедуру по изъятию КПП следует выполнить следующие действия:

  1. УАЗ становится на смотровую яму.
  2. Сливается трансмиссионное масло (это немного облегчит вес коробки).
  3. В салоне демонтируются сиденья.
  4. Подлежат съему вилка выключения сцепления, рама, кардан, вал спидометра, поддон сцепления, примыкающий к раздатке глушитель. Должна быть снята кулиса.
  5. Раздаточную коробку нужно отсоединить от основной коробки передач. Как правило, раздатку обматывают веревкой и подвешивают.
  6. Все расходные запчасти (болты, гайки и т.д.) отвинчиваются.
  7. Так как коробка передач УАЗ зафиксирована на крепежных элементах, их необходимо открутить и можно снимать со шлицов коробку.

Сборка КПП УАЗ происходит в обратной последовательности.

Когда происходит разборка изъятой коробки, необходимо проверить на целостность все комплектующие детали. Деформированные элементы подлежат замене.

КПП УАЗ 469: что представляет собой и как ремонтировать. Уаз коробка передач

Коробка передач УАЗ 469: устройство, схема, ремонт

КПП УАЗ 469: что представляет собой и как ремонтировать

УАЗ-469 относится к числу грузопассажирских машин, которые отличаются повышенным уровнем проходимости. Машину выпускал Ульяновский автомобильный завод. Автозаводом помимо УАЗ-469 были представлены такие модели, как УАЗ 452 (буханка), УАЗ Патриот.

Особенность трансмиссии

Основные неисправности автомобильной трансмиссии

На УАЗ 469 КПП является механической, рассчитанная на 4-ступени. При этом 4-х ступенчатая коробка оснащена синхронизаторами. Они необходимы для осуществления выравнивания скорости. Присутствуют валы, при этом первичный вал базируется на двух опорах. Шестерни привода промежуточного вала являются косозубыми. Для восприятия возникновения во время передвижения радиальных и осевых нагрузок задняя опора вала включает двухрядный радиально-упорный шарикоподшипник. Такая КПП позволяет транспортному средству передвигаться задним ходом. Автотранспорт оснащен раздаточной коробкой. Раздаточная коробка УАЗ 469 включает валы ведущих мостов, шестерни, которые имеет продолжительный рабочий ресурс.

Основные неисправности автомобильной трансмиссииСхема КПП УАЗ 469 Основные неисправности автомобильной трансмиссииСхема раздаточной коробки

Преимущество механической КПП в том, что она рассчитана на длительный срок службы. Автомобиль, который имеет внедорожные качества и оснащен МКПП, отлично подходит для эксплуатации по пересеченной местности.

Основные неисправности автомобильной трансмиссии

Коробка передач УАЗ 469, вид изнутри

Проведение диагностики КПП УАЗ 469

Автомобиль подлежит диагностике, если ухудшилось его управление. Параллельно с этим могут быть слышны скрипы при смене передач. Также, необходимо проверить состояние коробки, если передачи активизируются самопроизвольно. В ряде случаев нужно заменить подшипники, шестерни чтобы решить проблему с возникновением шумов. При тугости переключения передач проверяются синхронизаторы. Основная причина того, почему возникает на внедорожнике необходимость замены составляющих запчастей коробки – их естественный износ.

Один из признаков того, что раздаточную коробку следует проверить, если ухудшилось сцепление колес с дорогой, при этом стал нарастать шум с ее стороны. Ведет к ремонту коробки передач на УАЗ 469 неправильное использование транспортного средства. В частности, нужно осуществлять своевременную замену трансмиссионного масла.

Еще одна проблема, с которой может столкнуться водитель УАЗ – это течь масла из КПП. Данное проявление является результатом наличия повышенного уровня масла в КПП. Также, если во время заправки коробки новым горючим в систему попала вода, автомобилист в скором времени столкнется с проблемой течи жидкости из КПП. Однако не только использование некачественного масла может являться причиной того, что будут отмечаться утечка, так как на картере или в крышке КПП УАЗ 469 может иметься трещина.

Таким образом, в состав скоростной коробки автомобиля УАЗ 469 входит множество рабочих узлов, которые обеспечивают оптимальное функционирование автомобильной системы. Учитывая это, хозяин транспортного средства должен машину подвергать регулярному ТО. Это позволит снизить риск преждевременного ремонта КПП УАЗ 469.

Демонтаж скоростной коробки своими руками

Какие нужны слесарные инструменты, чтобы осуществить ремонт КПП? Для осуществления ремонта следует обзавестись целым ремкомплектом. В частности, понадобятся рожковые, торцевые ключи, молоток, отвертки, монтажная лопатка.

Следует отметить большой вес коробки, все из-за того, что устройство имеет сообщение с раздаткой. Учитывая это, демонтаж коробки не следует осуществлять в одиночку.

Как снять коробку? Чтобы начать процедуру по изъятию КПП следует выполнить следующие действия:

  1. УАЗ становится на смотровую яму.
  2. Сливается трансмиссионное масло (это немного облегчит вес коробки).

Сборка КПП УАЗ происходит в обратной последовательности.

Когда происходит разборка изъятой коробки, необходимо проверить на целостность все комплектующие детали. Деформированные элементы подлежат замене.

Особенности коробки передач УАЗ-3151

На автомобилях УАЗ устанавливаются механические трехвальные коробки передач трех типов:

— четырехступенчатая, с синхронизаторами только на III и IV передачах;

— четырехступенчатая, с синхронизаторами на всех передачах переднего хода;

— пятиступенчатая, с синхронизаторами на всех передачах переднего хода.

Четырехступенчатые коробки передач взаимозаменяемы, но при этом могут иметь различные размеры шлицев первичного вала (под разные ведущие диски сцепления).

Пяти- и четырехступенчатые коробки взаимозаменяемы в комплекте со своими раздаточными коробками и карданными валами. При установке пятиступенчатой коробки вместо четырехступенчатой требуется также доработка отверстия пола кузова под рычаги раздаточной коробки. Узлы и детали разных коробок передач не взаимозаменяемые.

рис. 1

рис. 1. Коpобка пеpедач, синхpонизированная частично

рис. 2

рис. 2. Коpобка пеpедач синхронизированная

Четырехступенчатая не полностью синхронизированная коробка передач состоит из неразъемного чугунного картера, в котором на шариковых подшипниках установлены первичный, вторичный и промежуточный валы. Вторичный вал передним концом опирается на роликовый бессепараторный подшипник в расточке заднего конца первичного вала, а задним — на шариковый двухрядный подшипник, по которому происходит центрирование коробки передач и раздаточной коробки.

Шестерни привода промежуточного вала, а также II и III передач – косозубые, постоянного зацепления.

На промежуточном валу шестерни II и III передач установлены шлицы. В отверстия шестерен II и III передач вторичного вала запрессованы бронзовые втулки с отверстиями и ячеистой накаткой для улучшения смазки. Для подачи масла к втулкам служат радиальные отверстия в шестернях и винтовые канавки на валу.

III и IV передачи включаются перемещением муфт инерционного синхронизатора на вторичном валу.

Ведомая прямозубая шестерня I передачи перемещается по шлицам вторичного вала. I передача включается перемещением ведомой шестерни по шлицам вторичного вала назад, до зацепления ее зубьев с зубьями ведущей шестерни. Перемещением ведомой шестерни I передачи вперед включается II передача (ее шлицевой венец соединяется через шестерню I передачи с вторичным валом). Кроме того, ведомая шестерня имеет среднее положение. В этом случае она используется для включения заднего хода.

Блок шестерен заднего хода размещен на сепараторном игольчатом подшипнике, скользящем по оси, запрессованной в картер. При перемещении блока шестерен по оси вперед, его большая шестерня входит в зацепление с ведущей шестерней I передачи, а малая шестерня — в зацепление с ведомой шестерней на вторичном валу. При этом первичный и вторичный валы начинают вращаться в разные стороны и автомобиль движется назад.

Механизм переключения передач состоит из крышки, в которой установлены три штока с вилками, рычага переключения с пружиной, а также подпружиненного предохранителя, препятствующего случайному включению заднего хода.

Фиксация включенных передач осуществляется подпружиненными шариками, входящими в лунки на штоках. Блокировочное устройство в виде двух плунжеров и штифта на штоке III и IV передач не позволяет включить две передачи одновременно.

Смазывается коробка передач трансмиссионным маслом, залитым в картер. Для заливки и слива масла служат заливное и сливное отверстия, закрываемые пробками с конической резьбой.

Четырехступенчатая, полностью синхронизированная коробка передач отличается от описанной тем, что:

— включение всех передач переднего хода производится перемещением муфт двух инерционных синхронизаторов, установленных на вторичном валу;

— шестерни I, II и III передач — косозубые, постоянного зацепления, установлены на вторичном валу на двухрядных роликовых подшипниках с пластмассовыми сепараторами;

— передний конец промежуточного вала опирается на роликовый радиальный подшипник;

— ведомая шестерня привода промежуточного вала и ведущая III передачи сделаны в виде блока, напрессованного на гладкую часть промежуточного вала;

— ведущие косозубые шестерни I, II передач и прямозубая шестерня заднего хода выполнены заодно с промежуточным валом;

— задний ход включается перемещением промежуточной шестерни заднего хода до ее зацепления с прямозубой шестерней промежуточного вала и зубчатым венцом муфты синхронизатора I и II передач.

Кроме того, эта коробка имеет иные передаточные числа на всех передачах, кроме IV передачи.

рис. 3

Пятиступенчатая коробка сконструирована на базе полностью синхронизированной четырехступенчатой и отличается тем, что к задней стенке ее картера болтами крепится картер V передачи.

Картеры центрируются двумя установочными втулками.

Вторичный и промежуточный валы выполнены более длинными.

Двухрядный радиально-упорный шарикоподшипник вторичного вала расположен в задней стенке картера V передачи, а в расточке задней стенки коробки передач установлен дополнительный роликовый радиальный подшипник. На заднем конце промежуточного вала, на двухрядном игольчатом подшипнике установлена ведущая (большая) косозубая шестерня V передачи с инерционным синхронизатором. Ведомая (малая) шестерня V передачи размещена на шлицах вторичного вала. При включенной V передаче вторичный вал вращается быстрее первичного, поэтому V передача называется ускоряющей. Благодаря ее применению, снижается число оборотов коленчатого вала при высокой скорости движения автомобиля, что увеличивает ресурс двигателя и позволяет экономить топливо.

Смазка деталей V передачи осуществляется из общей масляной ванны коробки передач. Для уменьшения утечки масла в крышке первичного вала пятиступенчатой коробки установлена резиновая манжета.

В процессе эксплуатации проверяйте уровень масла и заменяйте его в сроки, предусмотренные таблицей смазывания. При обнаружении течи выясните причину и неисправные детали замените (прокладки, заглушки и т.п.).

Периодически проверяйте крепление коробки передач, а также крепление и регулировку механизма управления коробкой на автомобилях семейства УАЗ–3741. Момент затяжки болтов и гаек крепления коробки передач к картерам сцепления и раздаточной коробки должен быть от 39 до 55 Нм (4,0–5,6 кгс·м). Сами коробки передач регулировок не имеют.

КПП УАЗ («буханка»): схемы устройства, ремонт

Автомобили УАЗ (буханка) обладают самым вместительным кузовом. Корпус машины создан из прочного материала. Транспортное средство оснащено системами безопасности, выносливым силовым агрегатом, который способен развивать мощность более 100 лошадиных сил, системой трансмиссии.

Основные неисправности автомобильной трансмиссии

Полноприводный грузопассажирский уазик, который имеет повышенную проходимость, стали серийно производить на Ульяновском автозаводе в середине 1960-х гг.

Составляющие трансмиссии УАЗ

На машинах семейства УАЗ – 452 нового образца присутствует механическая КПП (четырехступенчатая). Обеспечивают облегченное включение передач синхронизаторы инерционного типа. Пятиступенчатая коробка передач АДС является синхронизированной на всех передачах переднего хода.

Основные неисправности автомобильной трансмиссии

На УАЗ может устанавливаться 5-МКПП Даймос (DYMOS). Данная коробка передач отличается своей надежностью. Средний ресурс ее работы – 300000 км пробега. Заливная пробка расположена посредине коробки, сливная снизу. Их представляется возможным открутить при помощи шестигранного ключа. Когда происходит слив масла, следует подготовить специальную тару. Новую жидкость нужно заливать до имеющегося на коробке уровня маслоналивного отверстия. Щуп позволяет точно определить то, до какой отметки залита жидкость. Альтернативой щупа может выступать длинный гвоздь. В целях профилактики, каждые 15000 км необходимо замерять уровень масла.

Наличие механики на данном варианте транспортного средства полностью оправдано. Такую машину актуально использовать по пересеченной местности, при бездорожье. В дополнении к этому не будет отмечаться проблем с буксировкой.

Коробка передач имеет наружные рычаги переключения. Рычаг в кабине свободно перемещается как параллельно, так и перпендикулярно своей оси.

Машина оснащается раздаточной коробкой. В конструкцию раздаточной коробки на УАЗ 452: валы ведущих мостов, шестеренки. Все перечисленные комплектующие детали находятся в чугунном картере. Картер и крышка соединяются гайками. Надежно закреплены в крышке штоки вилки переключения.

Имеется шлиц, подшипники. Здесь присутствует винтовая шестерня привода спидометра. На подшипниках «буханки» зафиксирован промежуточный вал. На данной коробке имеются надежные шестерни с прямыми зубьями.

Таким образом, КПП на УАЗ 452 состоит из множества узлов и агрегатов. Данный узел нуждается в регулярном ТО.

Основные неисправности автомобильной трансмиссии Основные неисправности автомобильной трансмиссии

Необходимость диагностики коробки передач УАЗ модели 452

Данный автотранспорт обязательно подлежит диагностике, если стало ухудшаться управление, стали слышны характерные скрипы, когда происходит смена передач или передачи стали самопроизвольно меняться. Раздаточная коробка УАЗ должна быть проверена, если заметно ухудшилось сцепление колес с дорогой, стал появляться гул, нарастающий шум при ее работе.

Во время прохождения ТО мастера должны проверить систему на предмет течи масла, уровень смазки. Все изношенные детали в системе трансмиссии должны быть заменены на новые. Также, диагностика подразумевает осуществление смазки оси рычагов, регулировку передних тяг.

Плановая диагностика в профессиональной автомастерской позволяет точно определить имеющийся характер неполадки с коробкой, устранить имеющиеся проблемы на раннем этапе.

Причины возникновения поломок

Как правило, необходимость замены основных комплектующих деталей на КПП возникает с их естественным износом.

Основные неисправности автомобильной трансмиссии

Причины поломок КПП

Основная причина течи масла из КПП – это наличие повышенного уровня горючего в системе. Для КПП на УАЗ следует использовать качественное масло. Если жидкость не будет иметь должное качество, то из-за этого могут возникать характерные шумы со стороны коробки. При износе синхронизатора или его деталей всегда отмечается затрудненная смена передач. Обратить внимание следует и на детали механизма переключения. При деформации зубьев шестерен нередко отмечается самовыключение передач.

Процесс снятия КПП

Ремонт КПП на УАЗ 452 вполне возможно осуществить своими руками. Для этого требуется:

  • набор гаечных ключей, включая ключи, необходимые для затяжки гаек;
  • отвертки;
  • молоток;
  • зубило;
  • плоскогубцы.

Алгоритм демонтажа.

Автомобиль должен стоять на ровном месте. Необходимо слить масло из двух коробок путем откручивания пробок для слива. Далее снимаются передние сидения, половинки люка, вилка выключения сцепления, поперечная рама, рычаги переключения передач с коробок.

Подлежат съему вал спидометра, опоры подвески в ходовой части, рычаги тормозной системы. В результате открывается выход к картеру сцепления. На нем зафиксирована гайками крепления коробка, которые необходимо открутить, далее аккуратно выдвигается коробка передач УАЗ вместе с раздаточной КПП до выхода шлицевого вала из маховика. Для изъятия коробки водителю понадобится помощник.

Сборка КПП УАЗ требует к себе должного внимания. При самостоятельной сборке у водителя могут возникнуть сложности с установкой первичного вала в систему сцепления. При данном процессе необходимо активно шевелить коробку, чтобы вал попал в шлицы.

Как только произошла разборка на отдельные составляющие детали, коробку необходимо промыть в керосине, просушить. Все комплектующие запчасти проверяются на целостность. В первую очередь это касается картера, валов. Если на валах резьба повреждена, их нужно заменить. Машину представляется опасным эксплуатировать, если на шестеренках будут иметься сколы.

Таким образом, своевременно произведенный ремонт КПП УАЗ «буханка» способствует продлению ресурса коробки.

Коробка передач автомобилей УАЗ

Строительные машины и оборудование, справочник

Основные неисправности автомобильной трансмиссии

Основные неисправности автомобильной трансмиссииКоробка передач автомобилей УАЗ

На автомобилях УАЗ-451М и УАЗ-452 установлены одинаковые по конструкции коробки передач.

Отличие между ними заключается в следующем.

У коробки передач автомобиля УАЗ-451М на шлицевом конце ведомого вала, выходящем из картера, установлен фланец, с которым соединен карданный вал заднего моста.

Задней опорой ведомого вала служит однорядный шариковый подшипник.

У коробки передач автомобиля УАЗ-452 задний подшипник ведомого вала двухрядный, шариковый; ведомые валы коробок передач автомобилей УАЗ-451М и УАЗ-452 не взаимозаменяемы.

Шлицевый конец ведомого вала входит внутрь картера раздаточной коробки и на нем установлена скользящая шестерня включения понижающей передачи раздаточной коробки.

Коробку передач крепят к картеру сцепления на четырех шпильках.,

Для того чтобы коробку передач автомобиля УАЗ-451М установить на автомобиль УАЗ-452, необходимо снять ведомый вал с шариковым подшипником, ведущей шестерней привода спидометра и фланцем, а также заднюю крышку в сборе с ведомой шестерней спидометра.

Взамен них нужно установить следующие детали коробки передач автомобиля УАЗ-452: ведомый вал с двухрядным шариковым подшипником, маслоотражателем и стопорным кольцом.

При использовании коробки передач автомобиля УАЗ-452 на автомобиле УАЗ-451М нужно произвести аналогичную замену деталей коробки передач автомобиля УАЗ-452 на детали коробки передач автомобиля УАЗ-451М.

Основные неисправности автомобильной трансмиссии

Рис. 1. Коробка передач автомобиля УАЗ-451М: 1 — картер; 2 — шестерня привода промежуточного вала; 3 и 23 — подшипники промежуточного вала; 4 — гайка; 5 — промежуточный вал; 6 — крышка подшипника; 7 — крышка подшипника ведущего вала; 8 — муфта выключения сцепления; 9 — ведущий вал; 10 — гайка; 11 — подшипник крышки; 12 — роликовый подшипник ведомого вала; 13 — муфта синхронизатора: 14 — ведомый вал; 15 — шестерня третьей передачи; 16 — шестерня второй передачи; 11 — шестерня первой передачи; 18 — подшипник ведомого вала; 19 — шестерня привода спидометра ведомая; 20 — шестерня привода спидометра ведущая; 21 — фланец ведомого вала; 22 — болт крепления подшипника промежуточного вала; 24 — ось блока шестерен заднего хода; 25 — стопорный винт оси; 26 — блок шестерен заднего хода; 27 — распорная втулка: 28 — шестерня второй передачи промежуточного вала; 29 — шестерня третьей передачи промежуточного вала; 30 — пробка сливного отверстия

На рис. 1 показан продольный разрез коробки передач автомобиля УАЗ-451М, а на рис. 2 — установка заднего подшипника ведомого вала в картере коробки передач автомобиля УАЗ-452.

Передний шлицевый конец ведущего вала, являющийся одновременно и валом ведомого диска сцепления, установлен на подшипнике в маховике, а задний конец опирается на подшипник, расположенный в картере коробки. Этот подшипник закреплен на ведущем валу гайкой, имеющей левую резьбу.

Крышка подшипника ведущего вала имеет буртик, которым крышка центрируется с картером сцепления.

На трубчатом конце крышки установлена муфта выключения сцепления.

С ведущим валом находится в постоянном зацеплении шестерня привода промежуточного вала.

Ведомый вал опирается передним концом на роликовый подшипник, расположенный в ведущем валу, а задний конец установлен у автомобиля УАЗ-451М на шариковом однорядном подшипнике в картере коробки, а у автомобиля УАЗ-452 на шариковом двухрядном подшипнике.

Первую и вторую передачи включают шестерней, перемещающейся по шлицам ведомого вала, третью и четвертую (прямую) передачи — перемещением муфты синхронизатора, а задний ход — блоком шестерен заднего хода.

Шестерни привода промежуточного вала и шестерни второй и третьей передач — косозубые, остальные — с прямым зубом. Синхронизатор (рис. 72) предназначен для бесшумного (безударного) включения прямой и третьей передач после выравнивания (синхронизации) скоростей вращения включаемой шестерни и ведомого вала. Работает он следующим образом.

На конусной поверхности шестерни ведущего вала и шестерни третьей передачи установлены блокирующие бронзовые кольца, имеющие снаружи прямые зубья. Такие же зубья сделаны и на венцах ведущего вала и шестерни третьей передачи.

На шлицевом конце ведомого вала установлена ступица скользящей муфты, имеющая на наружной поверхности зубья (одинаковые с зубьями блокирующих колец) и три паза для сухарей. По зубьям ступицы может перемещаться муфта вместе с сухарями, в которых расположены шарики, прижимаемые пружинами к канавке в муфте.

Основные неисправности автомобильной трансмиссии

Рис. 2. Установка заднего ника и ведомого вала в коробки передач автомобиля УАЗ-452: 1 — картер коробки передач; 2 — пластина крепления раздаточной коробки и коробки передач; 3 — картер раздаточной коробки; 4 — задний подшипник ведомого вала; 5 — ведомый вал; 6 — упорное кольцо; 7 — задний подшипник промежуточного вала; 8 — отверстие для слива масла

Основные неисправности автомобильной трансмиссии

Рис. 3. Синхронизатор: 1 — шестерня ведущего вала; 2 — сухарь; 3 — шарик; 4 — пружина; 5 — венец; 6 — шестерня третьей передачи; 7 — ступица синхронизатора; 8 — скользящая муфта; 9 — блокирующее кольцо

При перемещении муфты (для включения третьей или прямой передачи) вместе с ней перемещаются и сухари, концы которых расположены в пазах блокирующего кольца 9, и прижимают его к конусу ведущего вала или шестерни третьей передачи.

При дальнейшем передвижении муфты ее зубья войдут в зацепление с зубьями блокирующего кольца. Вследствие возникающего трения между конусными поверхностями кольца и шестерни будут выравниваться скорости вращения включаемых деталей.

При окончательном включении муфты ее зубья будут без ударов входить в зацепление с зубьями венца ведущего вала или шестерни третьей передачи и обеспечивать бесшумное включение шестерен.

Механизм переключения передач расположен в боковой крышке.

Для переключения передач в боковой крышке установлены два приводных рычага, три штока и вилки.

При вращении приводного рычага выбора муфта перемещается вертикально на валу и может быть установлена в одном из трех положений. При этом кулачок муфты входит в паз вилки включения требуемой передачи. Вращением приводного рычага переключения кулачок муфты передвигается вместе со штоком и вилкой и вводит шестерню в зацепление.

Основные неисправности автомобильной трансмиссии

Рис. 4. Механизм переключения передач: 1 — боковая крышка; 2 — вилка заднего хода; 3 — шток переключения заднего хода; 4 — шток переключения третьей и четвертой передач; 5 — вилка третьей и четвертой передач; 6 — вилка первой и второй передач; 7 — шток переключения первой и второй передачи; 8 — сапун; 9 — вал переключения передач; 10 — муфта переключения передач; 11 — пружина; 12 — крышка сальника; 13 — сальник; 14 — приводной рычаг переключения; 15 — избирательный рычаг в сборе; 16 — приводной рычаг выбора; 17 — пружина фиксатора; 18 — шарик фиксатора

Шарики и пружины, имеющиеся в крышке, предназначены для фиксации штоков при включенных передачах, а замок, показанный на служит для предупреждения возможности одновременного включения двух передач.

Привод управления коробкой передач состоит из механизма управления, рычага переключения передач, промежуточных рычагов и тяг. Механизм управления смонтирован на коробе воздуховода и соединен тягами с рычагами переключения передач, установленными на боковой крышке коробки.

Положение рычага 1 при переключении передач показано на рис. 6, б, а положение приводных рычагов выбора и переключения на боковой крышке коробки передач — на рис. 6, в.

В 1967 г. в конструкцию коробок передач автомобилей УАЗ-451М и УАЗ-452 были введены следующие изменения.

В целях повышения долговечности боковой крышки и оси избирательного рычага увеличена длина опорной поверхности в крышке под ось, удлинена ось и изменена конфигурация приводного рычага выбора передач.

Для сохранения положения тяги выбора передач соединительный палец устанавливают головкой со стороны боковой крышки.

Для устранения случаев выдавливания заглушек отверстий штоков при переключении передач в боковой крышке 451Д-1702015-Г диаметр отверстий под штоки с обеих сторон на длине 20 мм увеличен до 13,5 мм. Эти отверстия соединены с внутренней полостью коробки передач дополнительным отверстием диаметром 5 мм.

В связи с этим пазы на всех штоках, через которые смазка отводилась от заглушек при переключении передач, аннулированы.

Взаимозаменяемость деталей нарушена. Поэтому при износе крышки или штоков их заменяют комплектно.

Для исключения случаев перекачивания смазки из раздаточной коробки в коробку передач автомобиля УАЗ-452, наблюдаемых при повреждении заднего маслоотражателя заднего подшипника ведомого вала коробки передач, маслоотражатель аннулирован, а упорное кольцо увеличено по толщине на 1 мм; это позволило смазке свободно поступать через подшипник из раздаточной коробки в коробку передач.

Чтобы поддержать нужный уровень в обоих узлах, в задней стенке картера коробки передач на уровне смазки просверлено отверстие диаметром 6 мм (в выемке под задний подшипник промежуточного вала). Через это отверстие обеспечивается постоянный слив лишней смазки из коробки передач в раздаточную коробку.

Основные неисправности автомобильной трансмиссии

Рис. 5. Замок коробки передач: 1 — пробка; 2 — пружина фиксатора; 3 — шарик фиксатора; 4 — шток переключения первой и второй передач; 5 — замочный плунжер; 6 — стопорный палец; 7 — шток переключения третьей и четвертой передач; в — шток переключения заднего хода

Основные неисправности автомобильной трансмиссии

Рис. 6. Привод управления коробкой передач: 1 — рычаг переключения передач; 2 — фиксатор среднего положения выбора; 3 — выбирающий рычаг механизма; 4 — тяга переключения вертикальная; 5 — рычаг переключения промежуточный; 6 — рычаг выбора промежуточный; 7 — тяга выбора горизонтальная; 8 — приводной рычаг выбора; 9 — приводной рычаг переключения; 10 — тяга переключения горизонтальная; 11 — кронштейн промежуточных рычагов; 12 — рычаг выбора промежуточный; 13 — тяга выбора вертикальная; 14 — переключающий рычаг механизма; 15 — пресс-масленки; 16 — ось рычага; 17 — кронштейн; 18 —уплотнитель механизма

При первом техническом обслуживании (ТО-1) нужно осмотреть картер коробки передач и при обнаружении на нем следов смазки проверить уровень масла и долить, если необходимо; устранить неисправность.

Уровень масла должен быть расположен у нижней кромки наливного отверстия.

Смазывать через три пресс-масленки привод управления коробкой передач (две пресс-масленки на механизме управления и одна на оси промежуточных рычагов).

Через ТО-1 проверить уровень масла в картере коробки и, если необходимо, долить.

При втором техническом обслуживании (ТО-2) проверить осмотром герметичность, состояние и крепление коробки передач и ее привода.

У автомобиля УАЗ-451М снять карданный вал и подтянуть гайку, крепящую фланец на ведомом валу коробки передач.

Зашплинтовать гайку и поставить на место карданный вал. При шплинтовке не допускается отвертывание гайки для достижения совпадения прорези на ней с отверстием на валу. Для этого нужно гайку только дотягивать.

Очистить сапун от пыли и грязи и продуть.

Заменить масло в картере. Если масло сильно загрязнено или в нем замечены металлические частицы, то перед заливкой свежего масла картер следует промыть керосином. Для этого необходимо залить 0,8—1,0 л керосина в картер, поднять колеса, пустить двигатель и дать проработать 2—3 мин, после чего керосин слить и залить свежее масло.

Снятие и разборка коробки передач

Для ремонта коробки передач ее необходимо снять с автомобиля и разобрать. Снятие коробки передач с автомобиля УАЗ-451М нужно выполнять в последовательности, указанной ниже.

Слить масло из картера.

Разъединить фланец карданного вала.

Отъединить тяги управления коробкой передач, вилку троса ручного тормоза, гибкий вал привода спидометра и кронштейн глушителя.

Снять коробку передач.

У автомобиля УАЗ-452 коробку передач снимают вместе с раздаточной коробкой.

Прежде чем снять эти узлы, необходимо опереть двигатель сзади на дополнительную опору. Для этого под картер сцепления подкладывают деревянный брус или подставляют домкрат.

Затем выполнить следующие подготовительные операции.

Слить масло из картеров коробки передач и раздаточной коробки.

Разъединить фланцы карданных валов.

Отъединить тяги управления коробкой передач и раздаточной коробкой, вилку троса ручного тормоза, гибкий вал привода спидометра, кронштейн подвески глушителя и кронштейны пластины крепления раздаточной коробки и коробки передач от поперечины рамы.

Снять коробку передач вместе с раздаточной коробкой, пластиной крепления и кронштейнами.

После разборки и промывания деталей проверить их состояние и выявить пригодность для дальнейшей работы. Годные шестерни при разборке обезличивать не следует.

Коробку передач на автомобилях УАЗ-451М и УАЗ-452 необходимо разбирать в порядке, указанном ниже.

Снять оттяжную пружину и муфту выключения сцепления с передней крышки коробки передач.

Затем на автомобиле УАЗ-451М снять тормозной барабан ручного тормоза, тормозной щит со всеми установленными на нем деталями, фланец ведомого вала, стопор, штуцер и ведомую шестерню спидометра; снять крышку и прокладку задних подшипников и ведущую шестерню привода спидометра. Дальнейшую разборку коробок передач автомобилей УАЗ-451М и УАЗ-452 выполняют в такой последовательности.

Основные неисправности автомобильной трансмиссии

Рис. 7. Съемник ведущего вала с подшипником из картера коробки передач

Снять боковую крышку в сборе с механизмом переключения передач и прокладку.

Вывернуть стопорный винт оси блока шестерен заднего хода из стенки картера.

Выпрессовать при помощи оправки ось блока шестерен заднего хода (выпрессовывать е направлении к задней стенке картера) и вынуть блок шестерен заднего хода.

Снять крышку ведущего вала и прокладку.

Отвернуть крышку переднего подшипника промежуточного вала.

Отвернуть гайку крепления переднего подшипника и болт крепления заднего подшипника промежуточного вала (гайка и болт имеют левую резьбу).

Пользуясь оправкой, выпрессовать в направлении к задней стенке картера промежуточный вал. Шестерни вала опустить на дно картера.

Снять при помощи съемника ведущий вал с подшипником, при этом на блокирующем кольце синхронизатора, если оно годно для дальнейшей работы, поставить метку.

Отвернуть гайку крепления подшипника на ведущем валу и выпрессовать подшипник с вала, снять стопорное кольцо роликового подшипника ведомого вала из гнезда подшипника ведущего вала и вынуть ролики.

Снять стопорное кольцо с ведомого вала и синхронизатор в сборе.

Пользуясь съемником или оправкой выпрессовать ведомый вал вместе с подшипником из гнезда подшипника в картере коробки передач.

Снять при помощи съемника подшипник с ведомого вала.

Вынуть из картера шестерни, которые остались после снятия ведомого и промежуточного валов.

Разборку механизма переключения передач выполняют в последовательности, указанной ниже.

Нанести метки на приводных рычагах выбора и переключения и валах (имеющих шлицевое соединение), чтобы обеспечить при сборке их правильную установку на место.

Отвернуть сапун и пробку, вынуть пружину и шарик фиксатора.

Снять вилки переключения передач и включения заднего хода, штоки, пружины и шарики фиксатора.

Снять приводной рычаг переключения передач, крышку сальника и вал муфты переключения со всеми деталями, установленными на нем (муфтой, пружиной, седлом пружины).

Снять приводной рычаг выбора и вал в сборе с избирательным рычагом.

При сборке уплотнительные кольца рычагов смазать автомобильным маслом УСс, а болты крепления крышки сальника и пробку крепления пружины фиксатора механизма переключения передач покрыть пастой СК-ОЦБ.

Приводные рычаги не должны иметь люфта после закрепления.

Разбирать механизм управления переключением передач нужно в таком порядке.

Снять обойму уплотнителя, набивку обоймы и уплотнитель рычага переключения передач. Разъединив тяги от рычагов, снять механизм управления переключением вместе с кронштейном.

Вынуть ось рычага и снять рычаг переключения передач.

Вынуть палец рычага выбора передач и осторожно снять рычаг 3 выбора передач механизма управления, шарик и пружину фиксатора.

Снять стопорное кольцо рычага переключения механизма и вынуть рычаг из кронштейна.

После полной разбор ки коробки передач все детали подвергают тщательной проверке.

Сборка коробки передач

Коробку передач собирают в последовательности, обратной разборке.

При сборке необходимо выполнять следующие рекомендации.

Подшипники, шестерни и все трущиеся поверхности смазать жидким маслом.

Шестерни первой передачи и ведомый вал на заводе рассортированы по посадочной поверхности 054,5 мм на три группы и замаркированы (цвет маркировки — синий, желтый и зеленый). В коробку необходимо устанавливать шестерню и вал с одинаковым цветом маркировки.

Гайку крепления подшипника на ведущем валу (имеет левую резьбу) затянуть до отказа и застопорить вдавливанием кромки гайки в канавку ведущего вала.

Завернуть крышку подшипника промежуточного вала заподлицо с передним торцом картера коробки передач; резьбу крышки покрыть герметизирующей пастой УН-25. Комплекты ведущего вала и блокирующего кольца, а также шестерни третьей передачи и блокирующего кольца (после притирки конусов) должны иметь зазор между торцами в пределах 0,8—1,25 мм.

Если у снятых для ремонта деталей этот зазор меньше 0,3 мм, то блокирующие кольца заменяют новыми, предварительно притерев конусную поверхность по ведущему валу или шестерне третьей передачи. На заводе блокирующие кольца притирают вместе с валом или шестерней и в запасные части поставляют ведущий вал или шестерню третьей передачи в комплекте с блокирующим кольцом. При наличии дефектов на ведущем валу его заменяют в комплекте с кольцом.

Скользящая муфта переключения третьей и четвертой пере дач, собранная со ступицей, должна иметь боковой зазор в шлицах в пределах от 0 до 0,010 мм. Указанный зазор нужно выдерживать индивидуальным подбором при сборке, обеспечив легкое перемещение деталей, без ощутимого бокового зазора.

Шестерни второй и третьей передач на ведомом валу после сборки должны легко вращаться от руки.

Боковой зазор между зубьями шестерен должен быть в пределах 0,1—0,2 мм.

Механизм управления собирают в последовательности, обратной разборке. При сборке смазать солидолом отверстие рычага переключения передач, а после сборки смазать механизм управления через пресс-масленки солидолом УСс.

Задний подшипник ведомого вала у автомобиля УАЗ-452 устанавливают торцом, имеющим маркировку на внутреннем кольце, в сторону коробки передач.

Ось блока шестерен заднего хода вставляют в отверстие со стороны задней стенки картера.

При установке шлицевых деталей необходимо подбирать наиболее плотную посадку шлицев вала в шлицевых пазах шестерни (вставляя вал в различные шлицевые пазы шестерни).

Сальник запрессовывают в заднюю крышку при помощи оправки, а канавку между рабочими поверхностями резинового сальника заполняют смазкой 1-13 жировой.

Для запрессовки подшипников на вал применяют приспособление или оправку.

При установке боковой крышки необходимо следить, чтобы вилки переключения передач вошли в кольцевые проточки передвижных шестерен и муфты синхронизатора.

Для предотвращения просачивания смазки все болты и прокладки ставить на герметизирующую пасту УН-25.

Коробку передач после сборки проверяют на стенде на всех передачах под нагрузкой и без нее при 1000—1400 об /мин.

Правильно собранная коробка передач должна удовлетворять следующим требованиям.

Шестерни не должны самопроизвольно выключаться.

Переключение передач должно быть полным и четко фиксироваться фиксатором.

Во время работы не должно быть повышенных шумов и стука шестерен. При проверке на шум залить в картер машинное масло СУ.

Усилие для переключения передач должно быть небольшим.

Не должно быть течи масла через сальник, крышки и болтовые соединения.

Коробку передач автомобиля УАЗ-452 для проверки на стенде подсобирают с раздаточной коробкой и пластиной крепления коробки передач и раздаточной коробки.

Регулировка привода и механизма переключения передач. Для выполнения регулировки необходимо произвести следующее.

Отъединить все тяги со стороны пальцев, регулирующих длину тяг.

Установить на боковой крышке рычаг выбора в положение III—IV, а рычаг переключения в нейтральное (среднее) положение.

Поставить рычаг переключения передач (на коробе воздуховода) в положение, фиксируемое шариковым фиксатором в кронштейне механизма управления переключением.

Присоединить к рычагам тяги выбора, не дойуская подтягивания тяг или рычагов.

Установив рычаг переключения передач в среднем положении между передачами III и IV, и удерживая его в таком положении, присоединить тяги переключения к рычагам, также не допуская подтягивания тяг или рычагов.

Проверить полноту включения передач, особенно первой передачи и заднего хода. При проверке выяснить, не задевают ли тяги и рычаги за соседние детали, а промежуточный двуплечий рычаг — за поперечину рамы. Зазор между рычагом и поперечиной при включенном заднем ходе должен быть 2—3 мм.

Если зазор отсутствует, необходимо, укоротив длину вертикальной тяги и удлинив горизонтальную, снова проверить наличие зазора и полноту включения передач.

На автомобилях УАЗ-450 конструкции коробки передач и механизма переключения шестерен аналогичны конструкции коробки передач автомобиля «Волга». Переключение передач осуществляется рычагом, расположенным в кабине на левой боковине капота двигателя около рулевой колонки. Рычаг переключения передач (рис. 1, а) ввиду значительной удаленности от коробки соединен с ее рычагами длинными двойными тягами с промежуточными рычагами.

Основные неисправности автомобильной трансмиссии

Рис. 1. Механизм переключения короэок передач автомобилей УАЗ: а — УАЗ-450; 6 — ГАЗ-69

На автомобилях ГАЗ-69 применяется такая же коробка передач, как на автомобиле УАЗ-450, но с измененным механизмом переключения шестерен. Переключение передач производится рычагом (рис. 1, б), установленным на шаровой опоре в приливе боковой крышки картера коробки. Нижний конец рычага соединяется со стержнями переключающих вилок. Между стержнями в канале крышки установлены два штифта с разжимной пружиной, являющиеся фиксаторами-замками.

В связи с тем, что у автомобилей ГАЗ-69 и УАЗ-450 привод спидометра осуществляется от вала раздаточной коробки, в коробке передач изменена конструкция крышки заднего подшипника вторичного вала.

Основные неисправности автомобильной трансмиссии

Рис. 2. Коробка передач автомобиля УАЗ-452

На автомобилях УАЗ-451 и УАЗ-452 установлена трехходовая четырехступенчатая коробка передач с синхронизатором для включения третьей и четвертой передач. Синхронизатор (рис. 2) имеет такое же устройство, как и в коробке передач автомобиля «Волга». Промежуточный вал установлен в стенках картера на шарикоподшипниках. На валу закреплены на шлицах шестерни постоянного зацепления со спиральными зубьями. Шестерня первой передачи изготовлена вместе с валом. На вторичном валу свободно установлена шестерня второй передачи и на шлицах — подвижная шестерня первой передачи. Включение первой передачи осуществляется введением в зацепление шестерен. Вторая передача включается надвиганием шестерни на зубчатый венец шестерни и блокированием ее с валом. Включение заднего хода осуществляется введением в зацепление с шестернями передвижной каретки с двумя шестернями заднего хода, установленной на втулке на промежуточной оси сбоку от промежуточного и вторичного валов. Рычаг переключения передач расположен сбоку от водителя.

Читать далее: Раздаточная коробка автомобиля УАЗ-452

Главная → Справочник → Статьи → Форум

Четырехступенчатая коробка передач УАЗ-452, устройство и работа

На грузопассажирские автомобили вагонной компоновки семейства УАЗ-452 устанавливалась механическая четырехступенчатая полусинхронизированная коробка передач. Коробка передач имела четыре передачи для движения вперед и одну для движения назад, и была снабжена синхронизаторами инерционного типа для облегчения включения третьей и четвертой передачи.

Основные технические данные четырехступенчатой коробки передач УАЗ-452.

— Межцентровое расстояние в мм : 80,5— Максимальный крутящий момент на первичном валу в кгсм : 17— Количество пар шестерен постоянного зацепления : 3— Модуль косозубых шестерен : 3— Модуль прямозубых шестерен : 3,5— Передаточные числа :первая передача — 4,12вторая передача — 2,64третья передача — 1,58четвертая передача — 1,00задний ход — 5,23— Шлицы первичного вала коробки :количество щлиц — 10наружный диаметр в мм — 35-0.075, 35-0.160внутренний диаметр в мм — 26,5-0.52ширина шлица в мм — 5,385-0.05— Масса коробки передач в кг : 34— Заправочная емкость картера в л : 1,0

Четырехступенчатая коробка передач УАЗ-452, устройство и работа, основные технические данные

Четырехступенчатая коробка передач УАЗ-452, устройство и работа.

Четырехступенчатая коробка передач автомобилей семейства УАЗ-452 имеет три вала : первичный, вторичный и промежуточный. Все механизмы вмонтированы в чугунный картер, служащий одновременно и масляной ванной. Передним фланцем коробка передач крепится к картеру сцепления. К заднему фланцу картера коробки передач крепится раздаточная коробка. Боковой фланец и люк служат для установки механизма переключения передач.

Первичный вал коробки передач установлен на двух шарикоподшипниках. Задний подшипник в картере коробки передач закреплен упорным кольцом и крышкой, а на валу гайкой с левой резьбой. Передний подшипник размещен в торце коленчатого вала. В передней части вала нарезаны шлицы для установки ведомого диска сцепления.

Задняя часть вала имеет зубчатый венец для привода промежуточного вала, венец для включения четвертой передачи и конус синхронизатора. Внутри вала сделана полость, где размещается передняя опора вторичного вала.

Вторичный вал также имеет две опоры. Передняя опора состоит из четырнадцати роликов, расположенных в первичном валу и застопоренных проволочным пружинным кольцом. Задней опорой является двухрядный радиально-упорный подшипник, установленный в задней стенке картера.

Первую и вторую передачи включают шестерней перемещающейся по шлицам ведомого вала, третью и четвертую передачи — перемещением муфты синхронизатора, а задний ход — блоком шестерен заднего хода. Шестерни привода промежуточного вала и шестерни второй и третьей передач — косозубые, остальные — с прямым зубом.

Синхронизаторы четырехступенчатой коробки передач УАЗ-452.

Четырехступенчатая коробка передач УАЗ-452 снабжена синхронизаторами, предназначенными для бесшумного и безударного включения третьей и четвертой передач после выравнивания (синхронизации) скоростей вращения включаемой шестерни и ведомого вала. Работает синхронизатор следующим образом.

Синхронизаторы четырехступенчатой коробки передач УАЗ-452

При нейтральном положении синхронизатора между конусами шестерен и блокирующих колец имеется зазор. Муфта синхронизатора находится в среднем положении, и шарики сухарей прижимаются к средней канавке муфты. При включении передач вилка включения, которой управляет водитель, начинает передвигать муфту в сторону включаемой передачи. Одновременно с муфтой передвигаются шарики, увлекая за собой сухари, которые, в свою очередь, упираются в блокирующие кольца.

Конус блокирующего кольца надвигается на конус шестерни и под действием сил трения блокирующее кольцо поворачивается на тот угол, который обусловлен зазором кольца с сухарями. При дальнейшем движении муфты шарики утапливаются в отверстиях сухарей, так как силы пружин становится недостаточно. Муфта передвигается до упора в зубья блокирующего кольца. Когда угловые скорости муфты и шестерни уравняются и силы, прикладываемой к муфте, будет достаточно для поворота блокирующего кольца, включится требуемая передача.

При взаимном перемещении деталей на 14 мм перекосы в шлицах, замеренные в точках Т1 и Т2, не должны превышать 0,35 мм, как показано на схеме ниже.

Синхронизатор предназначен для бесшумного и безударного включения третьей и четвертой передач

Блок шестерен заднего хода четырехступенчатой коробки передач УАЗ-452.

Задний ход в коробке передач осуществляется с помощью блока промежуточных шестерен, который при включении передачи соединяется с шестернями первой передачи вторичного и промежуточного валов.

Блок шестерен заднего хода имеет бронзовую втулку, развальцованную для закрепления по торцам и вращается на оси, вставленной в корпус коробки передач. От смещения ось предохраняется стопорным штифтом с резьбой.

Уход за четырехступенчатой коробкой передач УАЗ-452.

Уход за коробкой передач и механизмами привода и переключения передач заключается в своевременной смазке, проверке соединений и состояния деталей.

Трансмиссионное масло заливают в коробку через боковую пробку, находящуюся с правой стороны. Уровень масла должен быть у нижнего края отверстия. В процессе эксплуатации уровень масла в коробке передач может колебаться, но не должен понижаться более чем на 10 мм от края отверстия.

По мере необходимости следует смазывать несколькими каплями жидкого масла ось рычага переключения передач в кабине через зазоры соединения. Особое внимание следует уделять креплению деталей механизмов привода и переключения передач, так как эти детали работают при больших переменных нагрузках и при плохом закреплении могут быстро выходить из строя.

К наиболее ответственным точкам относятся гайки крепления рычагов на крышке коробки передач — их затяжка должна быть такой, чтобы раскачивание рычагов на шлицах не имело места, болты крепления кронштейна промежуточных рычагов — ослабление этих болтов приводит к поломке кронштейна, болты крепления механизма переключения в кабине — ослабление приводит к поломке кронштейна, ось и контргайка рычага переключения передач.

Коробка передач УАЗ 452: принцип действия

КПП УАЗ

Коробка передач УАЗ предназначена для передачи усилия, создаваемого двигателем автомобиля, на трансмиссию, ступенчатого изменения частоты оборотов и, соответственно, скорости движения машины. Она обеспечивает задний ход машины и возможность автомобиля стоять с работающим двигателем. КПП на УАЗ 452 располагается под днищем транспортного средства между сцеплением и раздаточной коробкой и крепится шпильками к картеру сцепления. Ее вес составляет порядка 34 кг.

Принцип действия КПП УАЗ 452 основан на механической передаче крутящего момента парами зубчатых шестерен с разным количеством зубьев и различными передаточными числами. КПП УАЗ буханка обеспечивает 4 режима движения переднего хода со следующими передаточными числами: 4,12; 2,64; 1,58; 1,00. Передаточное число заднего хода механизма переключения передач УАЗ 452 составляет 5,23.

Вернуться к оглавлению

Схема трансмиссии

Рассмотрим на примере схему устройства КПП и особенности данного узла. В картере коробки переключения ступеней работы двигателя размещены несколько видов приводов, среди которых:

  • ведущий вал трансмиссии;
  • промежуточные валы;
  • ведомый вал устройства переключения передач УАЗ 452.

Опорами для данных узловых элементов трансмиссии служат подшипники. Стоит обратить внимание на размещенный здесь рисунок. Схема на нем достаточно подробно поясняет устройство трансмиссии: передние подшипники роликового типа, а задний подшипник имеет двухрядную шариковую модификацию. У ведомого вала передний подшипник вмонтирован в торец ведущего вала. На ведомой оси установлены шестерни 1, 2, 3 режима работы КПП, на промежуточном — шестерни 2 и 3 передач УАЗ 452.

Как показывает схема устройства переключения передач УАЗ 452, шестерня 1 ступени имеет больший диаметр и располагается в задней части ведомого вала, при этом шестерня от третьего режима самая малая по размеру, находится в передней части ведомого вала, рядом с муфтой синхронизатора.

В нижней части картера, где располагается отдельная ось, установлены шестерни заднего хода. Боковая крышка КПП скрывает внутри картера устройство управления переключением ступенями работы двигателя. В задней ее части смонтирован шестереночный механизм для направления показаний спидометру.

Вернуться к оглавлению

Принцип действия

КПП УАЗ

Для того чтобы понять и представить, как происходит процесс смены скоростных режимов работы двигателя и соответствующего показателя допустимого числа оборотов, обратимся к небольшому пояснению. Низшие ступени, обеспечивающие трогание автомобиля с места, включаются самой мощной шестерней, которая продвигается по специальным полозьям, расположенным на ведомом вале. Такое действие позволяет передать тяжелой машине силу, достаточную для того, чтобы авто начало движение.

Как только автомобиль тронулся с места, можно переходить на вторую передачу, за счет чего машина не останавливается и поддерживается не очень быстрое ее движение. Однако второй скоростной ступени будет недостаточно, если необходимо набрать скорость порядка 40-50 км/ч. В данном случае потребуется использование более высоких передач.

Что касается 3 и 4 скоростных режимов и соответствующих шестерен, которые обеспечивают высокое количество оборотов в секунду, то они управляются муфтой синхронизатора. Выпускались некоторые модификации КПП на УАЗ 452, где переключение 1 и 2 скоростного режима работы трансмиссии также осуществлялись с помощью дополнительной муфты синхронизатора. Однако в данном случае мы рассматриваем вариант трансмиссии с одной муфтой синхронизатора.

Коробка передач УАЗ имеет синхронизатор, который предназначен для плавного включения режимов путем выравнивания скоростей вращения между промежуточным и ведомым валами. Такая особенность устройства обеспечивает не только более комфортное управление автомобилем, но и бережет ведущие механизмы сцепления от повреждений и быстрого износа.

Вернуться к оглавлению

Устройство КПП и ее особенности

Коробка передач УАЗ включает в себя вилки, штоки отдельно для 1, 2, 3 и 4 скоростных диапазонов, а также заднего хода, муфту, вал, чехол. Снаружи расположен приводной рычаг выбора, который через систему тяг или соответствующих рычагов сообщается с ручкой переключения режимов работы силового устройства в кабине автомобиля.

Обязательное условие эксплуатации КПП УАЗ 452, в случае соблюдения которого коробка передач будет работать исправно, — обеспечение смазкой зубчатых зацеплений шестерен. Боковая крышка КПП УАЗ картера имеет наливное отверстие, а в самой нижней его части находится аналогичное сливное. Оба отверстия глушатся и тем самым изолируются обычными резьбовыми пробками.

Модернизованная КПП УАЗ

Модернизированная уазовская КПП

Рассмотрев устройство трансмиссии данной модели автомобиля, можно ответить на вопрос о том, как именно осуществляется процесс переключения ступеней коробки передач и что при этом происходит с работающим на полных оборотах двигателем.

КПП УАЗ 469, 31512, 31514, 31519

0:47

  1. Ремонт КПП после клина УАЗ 31512
  2. Дефектовка деталей КПП УАЗ
  3. Ремонт КПП УАЗ (мануал)
  4. Характеристики КПП для УАЗа
Ремонт КПП после клина УАЗ 31512

Вскрытие КПП показало вылезший сухарь из муфты шестерни 3-й и 4-й передач:

Ремонт КПП после клина УАЗ 31512

Один из этих гребаных сухарей. Легким движением отвертки стал на место и муфта опять подвижная, соответственно рабочая. Но надолго ли?

Ремонт КПП после клина УАЗ 31512

Один из трех гаденышей

Сдвигаем муфту в сторону и отверткой с плоским жалом аккуратно херачим молотком. Осколки сухарей выковыриваем и складываем как паззл для того чтобы удостовериться что в КПП иных инородных тел не осталось.

Ремонт КПП после клина УАЗ 31512

Пока рубил и выковыривал сухари, крутил первичный вал КПП и невольно заметил большой (!) поперечный люфт первички. Решил снять и проверить и тут моему удивлению не было предела! Ролики заднего подшипника первичного вала высыпались в картер КПП как горох на пол. Хотя мануалы по дефектовке и ремонту КПП уверяют в том, что так быть не должно.

Ремонт КПП после клина УАЗ 31512

Съевший сам себя подшипник

Хорошо что я предварительно купил эти ролики и они были у меня в наличии, поэтому не пришлось сломя голову бежать в магазин на этими роликами…

Промазал посадочное место под подшипник обильно литолом и собрал ролики в их месте их установки:

Ремонт КПП после клина УАЗ 31512

Тут конечно пришлось попотеть и поматюкаться собирая ролики воедино. 13 роликов становились нормально, а 14-й, последний, ну никак не хотел занимать свое место среди своих близнецов. Пришлось изголяться и выкладывать часть роликов «розочкой» и одновременно, все вместе вкладывать в вал. После долгих шаманских танцев с бубном, призывов к уазовским богам и проклятий криворуких конструкторов, ролики стали на свое место. Естественно, вал тут же был установлен на свое родное место.

После того как прикрутил фланец первичного вала, был приятно удивлен отсутствием поперечного люфта. Так что проблема с выскакиванием сухаря из муфты была связана с рассыпавшимся задним подшипником первичного вала…

Дальше начинается операция по сборке и извлекаем предварительно купленные комплекты прокладок для ремонта КПП и РК.

Ремонт КПП после клина УАЗ 31512

Производитель конечно noname, это напрягает но и не оставляет выбора. Везде в магазинах одни и те же комплекты прокладок…

Отдельно собрал КПП и закинул сразу в салон УАЗа и отдельно собрал РК, внимательно осмотрев пластину крепления КПП. Малейшая трещина даст вибрацию и будет либо затруднять включение передач КПП и РК или выбивать их.

Все плоскости вычищаем от остатков старых прокладок, обезжириваем, мажем герметиком и в салоне собрал КПП с РК в моноблок.

Ремонт КПП после клина УАЗ 31512

Напоминаю, что все операции осуществляю в одну морду лица, а оно у меня не такое широкое чтобы 90-кг агрегат поднять в одиночку с пола и установить.

Долго не мог установить коробку на место — три раза снимал и устанавливал КПП. То вилку не могу всунуть в муфту выжимного подшипника, то КПП на шпильки не садиться, хотя шлицы первичного вала вошли в зацепление с диском сцепления, а сам вал вошел в подшипник КВ. Двигатель и наклонял, и приподнимал, а коробка не становится хоть ты тресни.

Ремонт КПП после клина УАЗ 31512

Ремонт КПП после клина УАЗ 31512

В таком »подвешенном состоянии» КПП ночевала

Решил не морочить себе голову т.к. «утро вечера мудренее» свалил из гаража мыться и спать.

Проснувшись, после утреннего моциона, рванул опять в гараж завершать начатое и тут — хабах — КПП на место прямо влетела, вилка сцепления вошла в выжимной подшипник как противная теща под лед. Сразу же заменил подушки КПП на новые.

Ремонт КПП после клина УАЗ 31512

Новые подушки удивили болтами и гайками.

В самих болтах отсутствуют отверстия под шплинты, в гайках нет пропилов под эти же самые шплинты. Но это не беда — будем использовать старые, вроде не убитые. Тем более что новые болты сделаны из пластилинового железа, о чем свидетельствует класс прочности 4,8 выбитый на шляпах болтов.

А чем дальше в лес, тем стали толще партизаны — прокладка рычага переключения передач КПП из нонеймового набора прокладок даже не удивила:

Ремонт КПП после клина УАЗ 31512

Прокладка вырублена утром в понедельник на трясущейся коленке.

Больше удивило то, что все остальные прокладки из комплекта соосны с отверстиями. Отличилась только эта. Неважно — у меня есть герметик.

Ну а дальше все просто — накидываем карданные валы, крепим траверсу, проверяем работу КПП и РК. Залил в картеры коробки и раздатки солярки — погонял на разных передачах агрегаты и затем залил свеженького ТАД-17 и собрал салон.

Тестирование КПП после удаления сухарей показало, что передачи включаются более четко, но необходим двойной выжим сцепления как при переключении передач как вверх, так и вниз.

Дефектовка деталей КПП УАЗ

На этом снимке видна крышка с вилками переключения передач. Визуально я не заметил ни каких износов вилок! Но надо обязательно пошевелить руками вилки. Если они начинают болтаться на штоках — Значит надо открутить проволоку, фиксирующее их и затянуть болты покрепче! Так, что визуально они выглядят на ура. Дефектовка деталей КПП УАЗ

Теперь заглянув во внутрь коробки. Можно только вздохнуть. Здесь даже щупа не надо, чтобы увидеть на сколько велик износ шестерёнки второй передачи и торцом вторичного вала в районе сцепных зубьев. В идеале должно быть 0,2мм. На поработавшей конечно немного больше. Но здесь хорошо видно, что зазор как минимум в 3,5мм. Такую шестерёнку только на выброс. Потому, что у неё сцепные зубья схватятся только на половину. Сравните сами длину зубьев и ширину люфта. Дефектовка деталей КПП УАЗ

Когда первичный вал вынут осмотрим его. Синхронизатор уже ни на что не годен, так как у него забиты до тупизны направляющие зубья. Сцепные зубья уже хорошенько поработали. Снизу зубьев хорошо видны равномерные полоски выработки. А вот сверху, с другой стороны, хорошо видна ржавчина на дальней половине зуба. Это говорит о том, что муфта передач при сбросе газа становилась боком или её отжимало. Так, что и первичный вал на выброс вместе с синхронизатором. Дефектовка деталей КПП УАЗ

Вынимаем муфту синхронизатора со ступицей. Визуально. Зубья четвёртой передачи у муфты выглядят превосходно. К сожалению не видно их боковой износ от зубьев первичного вала? Дефектовка деталей КПП УАЗ

Интересно, стопорное кольцо само вылезло? Если да то значит стопорная канавка на вторичном валу разбилась на конус и кольцо под нагрузкой из него выдавило. Значить придётся идти к токарю, и он аккуратненько эту калёную канавочку выровняет ну очень крепким резцом. За кольцом видна дистанционная втулка или шайба, как вам угодно. Надо будет тут же у токаря на вал посадить новый подшипник, поставить в канавку назад стопорное кольцо и токарь тут же выточит вам новую дистанционную шайбу. Шайба должна быть такой толщены, чтобы села между подшипником и стопорным кольцом с лёгким натягом или не более 0,1мм в минусе. Хотя возможно в магазине продаются новые стопорные кольца и дистанционные втулки разной толщены. Во всяком случае для land Rover так оно и делается. Но я надеюсь, что стопорное кольцо сняли. Дефектовка деталей КПП УАЗ

Здесь тоже я наблюдаю вроде как износ стенок. Если да! То значит надо ставить новую стопорную шайбу большей толщены. Но, если и ступица синхронизатора болтается на шлицах вала. То лучше всего вал поменять тоже! Хотя шлицы выглядят аккуратно и следов износа не наблюдается. Скорее всего вал в хорошем состоянии.

Дополнение к написанному: Само стопорное кольцо может в канавке люфтить вдоль вала. Главное, чтобы, когда на вал были посажены, шестерёнка третей передачи и муфта синхронизатора зазор между стопорным кольцом и муфтой синхронизатора был минимальный. То есть, чем больше зазор, тем больше болтаются на оси шестерёнка и муфта. Поэтому мы и добиваемся, что бы все шестерёнки и муфты имели минимально возможный люфт. В идеале от 0,1 и до 0,2мм. Хотя я собирал коробки, у которых этот люфт составлял 0,5мм. Но чем меньше, тем лучше. Если зазор между стопорной шайбой и ступицей синхронизатора больше миллиметра? Нужно поставить стопорную шайбу потолще. Или поступить сложнее если люфты не убираются, потому что шестерёнка третей передачи новая, а торец вала, к которому она прижимается уже сильно изношен. Надо проточить немного этот торец на валу, к которому прижимается шестерня. И поставить туда бронзовую шайбу толщиной 3. 4мм. такой толщины, что бы она выбрала всё гуляние шестерёнки 3 передачи на валу и поджала муфту синхронизатора до стопорного кольца. Дефектовка деталей КПП УАЗ

Муфта и зубья, обращённые к шестерёнке третей или четвёртой передачи, выглядит неплохо. Кромки зубьев целые. Косых износов не наблюдаю. Но если шестерёнки меняются, то и муфта автоматически меняется в сборе со ступицей. Хотя я бы отложил эту деталь в сборе со ступицей, на всякий случай в запас. А если денег действительно не хватает, то поставил бы её. Если всё правильно будет отрегулировано ничего не будет болтается и передачи до этого не выбивало. Не вижу криминала. Главное, чтобы ступица на валу сидела плотно. Дефектовка деталей КПП УАЗ

Тоже самое касается ступицы. Дефектовка деталей КПП УАЗ

Синхронизатор на замену у него затуплены кромки зубьев. В этом случае они не будут соскальзывать в сторону, когда через них пойдут зубья муфты, соответственно рычаг передач будет с некоторым затруднением включать передачу. Дефектовка деталей КПП УАЗ

У шестерёнки третей передачи забиты зубья до тупизны, да ещё видны следы сколов. Включать третью передачу будет сложно, да и то через раз. Она не жилец! Только замена. Бывший владелец явно себя не утруждал, подождать пока синхронизаторы уравняют скорости вращения валов. Тем более, что Нигрол этому способствует. Дефектовка деталей КПП УАЗ

А вот так она выглядит сзади. Дистанционная шайба, которая стоит сзади сильно выработалась. Надо покупать новую шайбу желательно подогнав по размеру. В крайнем случае выточить новую из бронзы. У меня на Ладе как раз там и стоит бронзовая. Главное, чтобы шестерёнка 3 передачи ёрзала на валу не более 0,2мм. И медная втулка стала уже выкрашиваться. Это значит, что шестерёнка просто болталась на валу. А ведь у неё допуск 0,06мм.

Теперь самое сложное. Да можно померить внутренний диаметр шестерёнки нутромером или диджетал штангельцыркулем. Потом померить шейку вала, отнять одно от другого и получить результат. Но к сожалению этот измерительный инструмент стоит дороже чем новый вал и намного! Поэтому могу предложить только два варианта.

1) Втулка на новой шестерёнке всё равно имеет уже готовый размер, и вы с трудом способны что-нибудь здесь изменить.

2) Теперь способ проверки биения валов во втулках. На пальцах. Причём в прямом смысле слова. Человеческая рука начинает ощущать биение деталей в районе 0,1мм. Ну так вот если вы ощущаете биение уже с ясным стуком. Значит биение уже в районе 0,2мм. и более.

Но самое главное здесь не биение шестерёнки на валу, а насколько велико гуляние шестерёнки по валу.

Шестеренка должна как можно меньше гулять от муфты включения 3 — 4ой передачи и до упорного торца на валу. В идеале 0,08. 0,2мм. Дефектовка деталей КПП УАЗ

А шестеренка второй передачи вне конкуренций. Она до того выработалась, что выработка выжрала острые кромки сцепных зубьев. А это примерно с миллиметр. Значить шестерёнка шарахалась на вторичном валу не менее 3,5мм (вторая фотография) при допуске 0,2мм. Такую надо в музей! Дефектовка деталей КПП УАЗ

Зубья на шестерёнке первой передачи тоже забиты, Так, что вторая передача включатся будет весьма проблематично. Дефектовка деталей КПП УАЗ

Шестерёнка промежуточного вала имела не побитые зубья и не побитые шлицы. Как правило так всегда. Если, что-нибудь не повредило зубья промежуточного вала то на валу, как правило, меняются только подшипники. Исключение — сильно повреждённые зубья задней передачи. Дефектовка деталей КПП УАЗ

На шестерёнке задней передачи замяты зубья. Довольно-таки частый дефект. Её тоже надо заменить, так как износ идет на конус, то шестерёнку может через некоторое время начать выбивать. Присмотритесь к большей шестерёнке — снизу видно лучше. Дефектовка деталей КПП УАЗ

Ось на которой вращается шестерёнка задней передачи выглядит неплохо. Я правда и не помню, что бы её когда-либо меняли.

А вот подшипник надо поменять так как у него уже наблюдается выработка. У роликовых подшипников главный признак: если ролик выпал из сепаратора значит подшипник выработал себя. Дефектовка деталей КПП УАЗ

http://polyester.ru/parenting/osnovnye-neispravnosti-avtomobilnoi-transmissii-uaz.html
http://starimpex.ru/raznoe/uaz-korobka-peredach.html

Оставьте ответ

Ваш адрес email не будет опубликован.

X
