Элементы трансмиссии автомобиля

Передача крутящего момента от двигателя на колеса: трансмиссия автомобиля

Как известно, двигатель автомобиля преобразует энергию сгорания топлива, превращая возвратно-поступательные движения поршней в цилиндрах ДВС во вращательное движение на коленчатом валу (крутящий момент). При этом частота вращения коленвала и колес автомобиля сильно отличаются.

Чтобы двигатель имел возможность стабильно работать в оптимальных режимах, а автомобиль двигаться с разной скоростью (с учетом меняющихся нагрузок и условий), передача крутящего момента происходит через трансмиссию. Далее мы рассмотрим, что входит в трансмиссию автомобиля, а также какую функцию выполняют составные элементы трансмиссии.

Читайте в этой статье

  • Трансмиссия: устройство
  • Что в итоге

Трансмиссия: устройство

Прежде всего, многие ошибочно полагают, что трансмиссией является коробка передач. На самом деле это не совсем так. На деле, каждый элемент, который отвечает за связь мотора с ведущими колесами, входит в состав трансмиссии автомобиля. Сама трансмиссия в автомобиле отвечает за выполнение следующих задач:

  • передача крутящего момента от двигателя на ведущие колеса;
  • изменение (преобразование) величины крутящего момента;
  • изменение направление крутящего момента;
  • перераспределение крутящего момента между колесами.

Существует несколько видов трансмиссии. При этом по состоянию на сегодня на автомобилях наиболее активно используется механическая трансмиссия, которая преобразует механическую энергию, полученную в результате работы двигателя. Также широко распространена гидромеханическая трансмиссия, где крутящий момент изменяется автоматически (автоматическая трансмиссия).

Если просто, сегодня наиболее распространенными являются механическая трансмиссия с ручной коробкой передач МКПП и автоматическая (гидромеханическая АКПП). Каждый из указанных типов трансмиссий отличается по своему устройству, имеет как преимущества, так и недостатки, однако основной их задачей неизменно остается получение, преобразование и передача крутящего момента от двигателя на ведущие колеса машины.

Идем далее. Все трансмиссии (как автоматические, так и механические), отличаются по типу привода. Если точнее, ведущими колесами могу быть передние, задние или сразу все колеса автомобиля.

Если ведущие колеса только передние, тогда такой автомобильная с передним приводом, если ведущей является задняя ось, машина заднеприводная, а если ведущими являются все колеса, тогда это полноприводный автомобиль. В зависимости от типа привода, также существенно различается и устройство трансмиссии (по количеству элементов, по схеме устройства и т.д.).

Трансмиссия заднего привода автомобиля имеет сцепление, КПП (коробку передач), карданную передачу, главную передачу, дифференциал, а также полуоси.

  • Сцепление позволяет плавно отсоединять и присоединять двигатель к трансмиссии, что необходимо для переключения передач, а также в целях исключения высоких нагрузок на детали трансмиссии.
  • КПП (коробка переключения передач) является основой трансмиссии и служит для преобразования крутящего момента, изменения скорости движения (для движения вперед), направления движения (задняя передача), а также для разъединения мотора и трансмиссии (нейтральная передача).
  • Карданная передача отвечает за передачу крутящего момента от вторичного вала КПП на вал главной передачи, которые расположены под углом относительно друг друга. Главная передача позволяет увеличить крутящий момент на колесах и передать его на полуоси ведущих колес. Машины с задним приводом имеют гипоидную главную передачу, где оси шестерен не пресекаются между собой.
  • Дифференциал распределяет крутящий момент между левым и правым ведущим колесом, позволяя реализовать вращение полуосей с разной угловой скоростью. Это необходимо для повышения устойчивости машины при прохождении поворотов, сложных участков дороги и т.д.

На автомобилях с передним приводом часть элементов, которые есть на заднеприводных авто, попросту отсутствует. Фактически, нет карданной передачи. На машинах с передним приводом имеются ШРУСы (шарнир равных угловых скоростей), а также приводные валы, более известные как полуоси. Главная передача, а также дифференциал, устанавливаются в картере КПП. Рекомендуем также прочитать статью о том, что такое полноприводная трансмиссия. Из этой статьи вы узнаете, как устроен и работает полный привод автомобиля (трансмиссия с полным приводом).

  • ШРУС является элементом, который необходим для того, чтобы передать крутящий момент от дифференциала на ведущие колеса. В устройстве трансмиссии переднеприводных авто зачастую используются два внутренних ШРУСа (отвечают за соединение с дифференциалом), а также два наружных (для соединения с колесами). Между указанных пар ШРУСов (наружных и внутренних), стоят полуоси.

Что касается полноприводных авто, в этом случае трансмиссия может отличаться по конструкции, однако в основе лежит комбинация систем переднего и заднего привода. Добавим, что полный привод бывает постоянным или подключаемым. Данная трансмиссия самая сложная по устройству, отличается большим количеством составных элементов, образуя различные схемы полного привода автомобиля.

Что в итоге

Как видно, после двигателя вторым по важности агрегатом в устройстве автомобиля является коробка переключения передач. Сама же КПП входит в состав трансмиссии, которая может быть реализована при помощи различных схем и конструктивных решений.

Автомобили с задним приводом имеют так называемую «классическую» компоновку, отличаются остротой рулевого управления, динамичным разгоном и т.д. Передний привод более устойчив на дороге, менее склонен к заносам, позволяет более эффективно контролировать автомобиль в поворотах и т.д.

Полный привод сочетает в себе определенные преимущества как переднего, так и заднего привода, однако является более дорогим и сложным решением. Так или иначе, как от двигателя, так и от трансмиссии напрямую зависят динамические показатели и другие эксплуатационные характеристики автомобиля, что необходимо учитывать при проектировании, в рамках тюнинга авто и т.д.

Трансмиссия автомобиля: устройство и назначение :

Невозможно просто установить под капотом автомобиля двигатель внутреннего сгорания, присоединить колеса и сцепление к коленчатому валу и осуществить движение. В данном случае мотору будет недостаточно мощности раскрутить колеса, так как помехой станет значительный вес машины и сила трения. Выходом из данной ситуации стала установка промежуточного механизма. Он уменьшает крутящий момент силового агрегата до подходящего количества оборотов и выполнит его передачу на ведущие колеса. Описанным механизмом является трансмиссия автомобиля.

Функции

Трансмиссию транспортного средства составляет все, что связывает мотор с ведущими колесами. Рассматриваемый механизм предназначен для выполнения следующих функций:

  • передача крутящего момента;
  • его перераспределение между ведущими колесами;
  • его изменение и направление.

Дабы устройство оптимально выполняло все свои функции, требуется регулярно проводить обслуживание трансмиссии автомобиля. Своевременное выявление и устранение неполадок гарантируют надежную работу механизма.

Назначение трансмиссии

Основное назначение трансмиссии автомобиля состоит в том, что благодаря ее работе становится доступным преобразование мощности силового агрегата в полезный вращательный момент, который будет передан на колеса. В результате транспортное средство имеет возможность сдвинуться с места, после чего будет ехать с определенной заданной скоростью.

Какие могут быть виды трансмиссий?

Трансмиссии разделяются на несколько видов в зависимости от типа преобразуемой энергии:

  • механическая (работает от механической энергии);
  • электрическая (преобразует механическую энергию в электрическую и наоборот – в результате передачи к ведущим колесам);
  • гидрообъемная (механическая энергия преобразуется в энергию потока жидкости и обратно);
  • комбинированная (сочетает в себе несколько методов работы).

Механическая трансмиссия автомобиля получила наиболее широкое применение. Если изменение крутящего момента в ней происходит без усилий со стороны водителя, она будет называться автоматической.

В зависимости от того, какие колеса являются ведущими в конструкции трансмиссии, определяется тип привода. Это означает, что он может быть передним или задним. Полнеприводные автомобили обладают приводом на колеса обеих осей. Различные в управлении транспортные средства имеют конструкции трансмиссии со значительными отличиями по составу и устройству компонентов.

Элементы трансмиссии

Трансмиссия автомобиля состоит из следующих основных элементов:

  • Сцепление. Устройство предназначено для оптимального присоединения маховика к первичному валу коробки передач и последующей передачи крутящего момента. В его составе имеется специальный диск, корзина и выжимной подшипник.
  • Коробка передач. Данный прибор выполняет функцию преобразования крутящего момента. Коробка переключения скоростей производит его передачу к главной передаче и карданному валу с возможным пошаговым изменением. Посредством вторичного вала передается усилие мотора. От него к главной передаче крутящий момент передается посредством карданного вала, если авто имеет задний привод.
  • Дифференциал и главная передача составляют собой мост. Он выполняет подачу силы мотора к колесам посредством приводных валов. Также мост отвечает за распределение усилия между колесами. Если автомобиль имеет задний привод, рассматриваемые устройства располагается в задней оси. В переднеприводных машинах данная конструкция совмещается с коробкой передач в едином корпусе.
  • Приводной вал (полуось). Конструкция является стержнем, который изготавливается из высоколегированной стали. Это прибор зацепления дифференциала и шарнира равных угловых скоростей. Полуось представлена устройством крепления крестовин или проточенными шлицами.
  • Шарнир равных угловых скоростей (ШРУС). Выполняет подачу силы вращения на ведущие колеса.
  • Раздаточный механизм. Представляет собой прибор распределения усилия мотора по ведущим колесам. Им оборудуются автомобили, которые имеют формулу 4х4. Раздаточный механизм может быть отдельным узлом или совмещаться с коробкой передач в одном корпусе.

Каждый из перечисленных компонентов имеет большое значение для работы трансмиссии.

Работа механизма

Всем автомобилистам известно, что коробка передач обладает несколькими скоростями: низкой, высокой, а также дополнительными промежуточными. Если водитель выберет наименьшее значение, трансмиссия автомобиля будет оказывать незначительное действие на двигатель. Машина станет двигаться медленно, и это позволит увеличить ее ускорение в моменты, когда нужно тронуться с места и продолжить движение.

При включении на коробке передач высоких значений сила вращения будет снижена, а скорость увеличится. Одновременно с этим трансмиссия позволяет определить оптимальный режим работы силового агрегата для максимальной оптимизации расхода топлива. При повышении скорости машины, его мощность упадет. Для преодоления препятствий на пути рекомендовано снижать скорость автомобиля. Также следует помнить о том, что при быстрой езде не желательно транспортировать грузы с большим весом, так как в таких случаях у транспортного средства будет недостаточно мощности.

Современные автомобили с ручной коробкой передач чаще всего имеют несколько промежуточных скоростей. Это позволяет водителям с легкостью справляться с различными препятствиями в процессе движения.

Признаки неисправности трансмиссии

Когда автомобилисту известна схема трансмиссии автомобиля, он сможет самостоятельно определить, какие неисправности имеет механизм при наличии следующих признаков:

  • При движении с места появляются рывки.
  • Наблюдается шум в области сцепления.
  • Устройства не выключаются.
  • В месте соединения привода сцепления наблюдается утечка жидкости.
  • Педаль западает или заедает.
  • Машина пробуксовывает.

При наличии данных признаков необходимо выполнить ремонт трансмиссии автомобиля самостоятельно или в специализированном центре.

Распространенные поломки

Если говорить о таком виде машин, как легковые автомобили, трансмиссия в них чаще всего выходит из строя в связи со следующими поломками:

  • ШРУС. О неисправности данного механизма свидетельствует появление нехарактерных звуков. Он не подвергается ремонту и требует замены.
  • Сцепление. Чаще всего выходит из строя при агрессивной манере вождения. Компонент требует проведения своевременной регулировки.

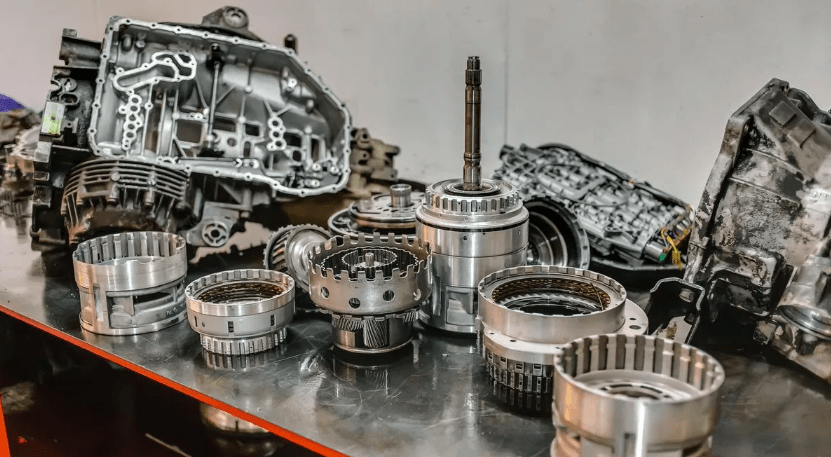

  • Детали АКПП. Изнашиваются при отсутствии обслуживания.

Стоит отметить, что трансмиссия грузового автомобиля подвергается большим нагрузкам, поэтому требует более частого прохождения технического обслуживания.

Что входит в трансмиссию автомобиля кто знает?

А вот сейчас не плохо бы задуматься! Как же он движется по земле, наш любимец, автомобиль? Двигатель уже знаем как работает, а колеса крутятся в другую сторону, да еще вперед и назад. И сегодня поговорим о трансмиссии и её устройстве. Что входит в трансмиссию и о конструктивных особенностях этой системы.

Правильно крутим колеса

Если коротко, то все механизмы, которые находятся между двигателем и ведущими колесами и есть трансмиссия автомобиля. Она выполняет такие функции:

  • транслирует крутящий момент с движка на ведущую ось;
  • изменяет значение и направление кр.момента;
  • распределяет кр.момент по ведущим колесам.

Элементы трансмиссии автомобиля

Что входит в трансмиссию автомобиля и какие бывают её виды

В зависимости от того, какой вид энергии преобразуется, такого вида трансмиссия и может быть:

  • механическая (преобразует и передает механическую энергию);
  • электрическая (преобразует мех. энергию в электроэнергию, а после подачи ее на ведущие колеса, обратно – электрическую в механическую);
  • гидрообъемная (преобразует мех. энергию в энергию движения жидкости, а после подачи на ведущие колеса, обратно – энергию движения жидкости в механическую);
  • комбинированной или гибридной (сочетание электромеханической и гидромеханической).

Наиболее часто в современных автомобилях применяют первый вариант. Если изменение кр.момента идет в автоматическом режиме, тогда ее называют автоматической.

Конструкция устройства может предполагать использование в качестве ведущих переднюю и заднюю пары колес.

Если как ведущие используются задняя пара колес, то автомобиль получается заднеприводным, а если передняя – переднеприводным. Если авто имеет привод одновременно на задние и передние колеса 4х4, то полноприводные.

Авто с разным типом привода имеют свою конструкцию трансмиссии, которая часто существенно отличается по составу элементов и их исполнению.

Так в заднеприводной машине это последовательно расположенные элементы: сцепление, КП, карданная и главная передачи, дифференциал, полуоси.

Сцепление

Сцепление служит для непродолжительного отсоединения движка от трансмиссии и последующего плавного соединения этих элементов после переключения передачи, а также защиты деталей от избыточных нагрузок.

Коробка передач изменяет крутящий момент, скорость и направление движения, а также разъединяет на продолжительное время двигатель и трансмиссию. Коробки бывают механические, роботизированные и классические (гидротрансформатор — планетарные передачи)

Карданная передача

Карданная передача нужна для трансляции кр.момента со вторичного вала коробки на вал гл.передачи, которые находятся под углом друг относительно друга.

Главная передача

ГП необходима, чтобы увеличить кр.момент, изменить направление и передать его на полуоси. Обычно в авто применяют гипоидную главную передачу (зубы передачи не прямые как обычно, а радиальные).

Дифференциал

Дифференциял раздает кр.момент по ведущим колесам, и позволяет полуосям вращаться с отличными друг от друга угловыми скоростями, в процессе поворота транспортного средства.

Трансмиссия переднеприводного авто оснащена шарнирами равных угловых скоростей (сокращённо ШРУС) и приводными валами (полуосями).

Первые необходимы для снятия кр.момента с дифференциала и подачи его на ведущую ось. Как правило, это 2 шарнира для связи с дифференциалом (так называемые внутренние шарниры) и еще 2 шарнира для связи с колесами (так называемые внешние шарниры).

Между этими шарнирами находятся приводные валы.

Трансмиссия авто с полным приводом предполагает различные варианты конструкций, рассмотренных ранее, которые в совокупности образуют полноприводную систему.

Вот так все просто. Теперь вы знаете что входит в трансмиссию автомобиля и нам остается подробно разобраться как работают каждый из узлов механизма трансмиссии. Следите за публикациями и не скупитесь знаниями, делитесь со всеми.

И до новых встреч на страницах блога.

Трансмиссия автомобиля

Техническим термином «трансмиссия» называют систему механизмов, участвующих в передаче вращения и мощности от выходного вала двигателя внутреннего сгорания к ходовой части транспортного средства. Элементы, входящие в transmission, влияют на силовые потоки и их направленность. Агрегаты постоянно взаимодействуют друг с другом в различных вариантах и комбинациях, при этом скорость движения вперед изменяется и обеспечивается реверс авто.Трансмиссия автомобиля является связующим звеном между двигателем и ходовой частью (колесами).

Требования к трансмиссии автомобиля

Проектирование и изготовление рабочих узлов и деталей трансмиссии ведутся в соответствии с определенными требованиями:

  1. Обеспечение передачи мощности на колеса с минимальными потерями.
  2. Надежность конструкции.
  3. Простота и доступность управления всеми механизмами машины.
  4. Уменьшение веса каждого рабочего элемента трансмиссии.

Чем выше коэффициент полезного действия (КПД) механизма, тем эффективнее используется топливо, залитое в бак автомобиля. Высокая надежность трансмиссии дает уверенность водителю, что агрегаты трансмиссии не выйдут из строя в процессе езды. Во время движения по трассе внимание оператора не должно быть отвлечено от ситуации на дороге. Чтобы обеспечить полноценный контроль за движением автомобиля и снизить вероятность ДТП, управление трансмиссией не должно быть сложным для автомобилиста.

Габариты и вес механизмов оказывают большое влияние на стоимость автомобиля в целом. Компании-производители постоянно борются за снижение цен на выпускаемую продукцию и стремятся облегчить и уменьшить в объеме готовые изделия. Модели, выпускаемые для широкого использования, не должны издавать много шума. Данное требование к конструкции трансмиссии автомобиля также входит в представленный перечень.

Устройство трансмиссии автомобиля

В двигателе сгорает топливная смесь, чтобы обеспечить достаточное количество энергии для колес автомобиля, Полученная мощность передается через соответствующие системы агрегатов.

Что такое трансмиссия автомобиля, как она устроена? В упрощенном виде трансмиссия автомобиля состоит из основных составляющих:

  • система сцепления;
  • коробка передач;
  • ведущий мост;
  • дифференциал.

В соответствии с колесной формулой авто (например, 4х2, 4х4 и пр.) трансмиссии разделяются на задне-, передне-, полноприводные. В машинах с полным приводом трансмиссия оснащена дополнительным механизмом – раздаточной коробкой. Основная функция раздатки – распределение момента вращения между ведущими мостами транспортного средства.

Читайте также. Опель Астра J- Замена масла в АКПП

Полноприводные автомобили 4х4 чаще всего используются на сложных трассах в условиях бездорожья.

Что такое механизм сцепления

Данное устройство обеспечивает передачу вращения от двигателя к КПП. Его конструкция предусматривает плавную работу трансмиссии при начале движения, ускорении, изменении скорости. В его функции также входит кратковременное отсоединение силового агрегата от трансмиссии. При применении сцепления фрикционного типа вращение передается за счет силы трения между дисками механизма. В зависимости от количества рабочих элементов, механизмы сцепления разделяются на одно-, двух-, многодисковые устройства.

Если диски работают в жидкой среде, такой механизм относится к категории мокрого сцепления. В другом случае сцепление осуществляется за счет трения дисков – сухой вариант соответственно. Современные автомобили чаще всего оснащены двухдисковым механизмом сухого типа.

Ведущий и ведомый диски взаимно прижимаются друг к другу при помощи:

  • специальных пружин;
  • системы рычагов;
  • нажимных подшипников.

Благодаря такому плотному взаимодействию, энергия от мотора передается далее на трансмиссию автомобиля.

При нажатии на педаль сцепления диски расходятся, поток энергии прерывается. Однако, маховик под воздействием силы инерции продолжает вращаться. Плавное нажатие на педаль сцепления приводит автомобиль в движение. При этом диски снова взаимно сжимаются для дальнейшей передачи вращения.

Зачем нужна коробка передач

Благодаря работе КПП, автомобиль имеет возможность двигаться в любом направлении с различной скоростью. По конструкции коробки передач разделяются на механизмы ступенчатого и бесступенчатого типа. В ступенчатых коробках передачи переключаются по ступеням, к данной категории относятся механические МКПП и роботизованные РКПП. Бесступенчатые – это коробки-вариаторы соответственно.

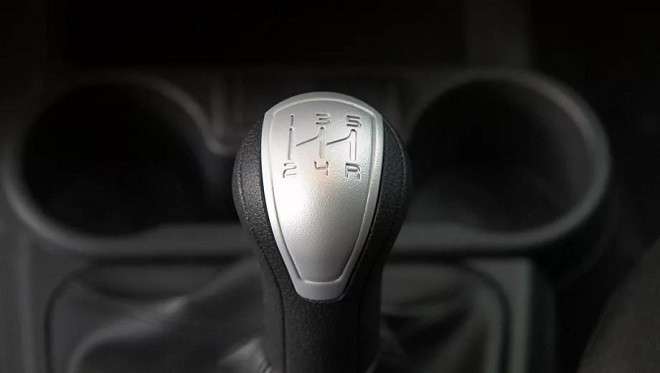

В автомобилях с МКПП водитель самостоятельно переводит специальный рычаг управления в нужное положение, чтобы выбрать заданную передачу. Механической коробкой проще управлять, т.к. она обладает простой надежной конструкцией. Данная модель коробки передач – наиболее распространенный вариант исполнения.

Немалой популярностью среди владельцев авто пользуются также коробки автомат. В АКПП гармонично сочетаются функции механической и роботизированной коробок. Благодаря электронной системе управления коробкой передач, появилось название – автоматическая трансмиссия. Водителю не приходится отвлекаться от ситуации на дороге, чтобы вручную переключать скорости. Электронное управление делает эту работу в автоматическом режиме на основании данных, полученных со специальных встроенных датчиков.

Читайте также. Jatco jf414e-АКПП Лада Гранта

Среди недостатков АКПП можно отметить:

  • невысокую динамику автомобиля при разгоне;
  • завышенное потребление бензина;
  • некоторые ограничения при буксировке.
  • Функции ведущего моста

Специальный опорный механизм – ведущий мост объединяет колеса, расположенные на одной оси. На опоры ведущего, а также ведомого мостов также устанавливается рама транспортного средства. Через трансмиссию на ведущий мост подается момент кручения от двигателя внутреннего сгорания для обеспечения вращения колес.

Назначение дифференциала

Элементы трансмиссии автомобиля

Благодаря специальному устройству, под названием дифференциал, кинетическая энергия, поступающая от ДВС, разделяется на два потока к колесам автомобиля. При помощи планетарной передачи при повороте машины колеса проходят путь различной длины без пробуксовок, потери управления и повышенного износа шин. Польза от дифференциала особенно ощущается при преодолении препятствий на трассе:

  • неровности дороги (ямы, ухабы, выбоины);
  • гололед;
  • снежные заносы;
  • грязь на проселочных дорогах в дождь и пр.

Виды трансмиссий

Что такое трансмиссия в автомобиле, какие виды встречаются. Данные механизмы разделяются наследующие виды:

  1. Механическая.
  2. Гидромеханическая.
  3. Гидростатическая.
  4. Гидродинамическая.
  5. Электромеханическая.

Выбор подходящей конструкции зависит от области применения и эксплуатационных особенностей трансмиссии.

Трансмиссия механического типа

Среди автопроизводителей и потребителей наибольшей популярностью пользуются легковые машины, оснащенные механической трансмиссией. При передаче мощности от двигателя к ходовой части в трансмиссии данного вида участвуют шестерни с зубчатым зацеплением и фрикционные элементы. Благодаря этому, система обладает следующими преимуществами:

  • высоким КПД;
  • сравнительно небольшим весом;
  • компактными габаритами;
  • простотой обслуживания;
  • надежностью.

Основные недостатки механических трансмиссий:

  • отсутствие плавности при переходе на другую скорость;
  • нерациональный расход мощности силового агрегата;
  • сложность управления коробкой механического типа при смене передач.

Гидромеханическая трансмиссия

Трансмиссия автомобиля подобного типа включает в себя как механическую, так и гидравлическую системы. При ее работе передаточные числа и момент вращения плавно изменяются без участия оператора. Водитель воздействует на количество и время подачи топливной смеси, нажимая на педаль газа.

Гидромеханическая трансмиссия состоит из следующих агрегатов:

Элементы трансмиссии автомобиля

Вместо привычного фрикционного дискового механизма, в трансмиссии автомат функцию сцепления выполняет специальный агрегат – гидротрансформатор. Он размещен непосредственно перед коробкой передач. Благодаря гидротрансформатору автомобиль плавно переходит на другую скорость во время движения, что существенно увеличивает эксплуатационный срок трансмиссии, силового агрегата и всего транспортного средства. При управлении автомобилем с автоматической трансмиссией водителю не нужно часто отвлекаться на механическое переключение передач, такое вождение более комфортно и безопасно.

Основные минусы трансмиссии гидромеханического типа:

  • сложная конструкция;
  • сравнительно большая масса;
  • дорогостоящий ремонт;
  • высокая стоимость.

Трансмиссия гидростатического типа

Гидростатические трансмиссии способны передавать мощность от силового агрегата к рабочим элементам, расположенным на некотором расстоянии. Область применения гидростатики – дорожные катки, металлорежущие станки, теплоходы. К особенностям эксплуатации гидростатических трансмиссий можно отнести повышенные требования к качеству используемых рабочих жидкостей.

Применение гидравлической трансмиссии

Данные конструкции пользуются наименьшим спросом. Здесь на каждой передаче установлена специальная гидромуфта. Это дает возможность трансмиссии передавать момент вращения наибольшей величины. Гидродинамические трансмиссии чаще всего используются в железнодорожной технике.

Особенности трансмиссий электромеханического типа

В качестве силового агрегата здесь используется электрический мотор. Данные трансмиссии состоят из:

  • генератора тока;
  • системы управления;
  • электропроводки, соединяющей рабочие элементы.

Для выработки большей мощности часто используется одновременно не один, а сразу несколько электромоторов. Основные недостатки подобных конструкций:

  • большие габариты, вес;
  • несоизмеримо высокая цена;
  • низкий КПД.

Благодаря ускоренным темпам развития электротехнической промышленности, трансмиссии электромеханического типа все более усовершенствуются. Технические и эксплуатационные характеристики отдельных образцов хорошо зарекомендовали себя и нашли применение в современных транспортных средствах для нужд армии, сельского хозяйства, внутригородского электротранспорта, морской техники и пр.

Принцип работы трансмиссии автомобиля — Спецтехника

Даже опытные автомобилисты не могут сходу и простыми словами объяснить, что такое трансмиссия авто. Чтобы ответить на этот вопрос как можно проще, необходимо разбираться в тонкостях работы этой системы.

Итак, трансмиссия нужна для того, чтобы служить передатчиком усилий к колёсам, являющиеся ведущими в конкретном транспортном средстве.

В состав трансмиссии входит также КПП, она может быть как автоматической, так и механической.

Сегодня трансмиссии на авто выполнены из нескольких деталей, они и являются ведущими в системе. В совокупности они отвечают за переход крутящего момента к колёсам от двигателя.

Чтобы ответить на вопрос, что такое трансмиссия, простыми словами, нужно определить главные функции этой системы:

  • регулировка, а также распределение усилия;
  • движение сигнала от мотора к колёсам;
  • перемена направления, частоты вращения колёс.

На все современные ТС могут устанавливаться трансмиссии разных типов:

  • механическая трансмиссия автомобиля — это система, в которой механическая энергия идёт от мотора к колёсам;
  • гидромеханическая, гидростатическая и гидравлическая трансмиссия работает по принципу преобразования энергии в механическую из гидравлической;
  • электрическая система, в которой электроэнергия превращается в ту же самую механическую;
  • комбинированная является сложнейшей системой, для её функционирования одновременно задействуется несколько различных принципов работы.

Какова разница между роботом и автоматом? Читайте подробнее об этом в информативном материале нашего специалиста.

Рекомендуем также прочитать статью нашего эксперта, в которой рассказывается о том, как работает вариаторная коробка передач.

О технических характеристиках

Что входит в трансмиссию? В состав сложнейшей конструкции трансмиссии входит сразу несколько важных узлов и механизмов, они отвечают за переход энергии от двигателя к колёсам, а также за скорость движения ведущих колёс. Однако популярностью сегодня пользуются полноприводные авто. Именно в подобных машинах одним из важных узлов трансмиссионной системы считается раздаточная коробка.

Обычно подобные трансмиссии оснащаются автоматической КПП. Даже если полный привод подключается вручную, раздаточная коробка всё равно будет присутствовать в трансмиссионной системе.

Из чего состоит трансмиссия

Любая трансмиссия имеет в своей конструкции такие детали.

  • Сцепление – исполняет функцию отключения двигателя от всех остальных элементов системы автомобиля. Именно сцепление переключает с одной на другую скорости (читайте также о том, как отрегулировать сцепление).
  • Кардан – основная часть, отвечает за передачу вращения от КПП к карданному валу.
  • КПП отвечает за то, чтобы водитель мог изменять направление движения и переключать скоростные режимы.
  • Дифференциал – элемент, который позволяет распределять усилия между колёсами. Именно за счёт дифференциала водитель имеет возможность совершать повороты и другие манёвры на дороге (читайте подробнее о том, что такое дифференциал).
  • Основная передача – элемент отвечает за перемену крутящего момента (читайте подробнее о том, что такое главная передача).

    Все переднеприводные машины имеют ту же трансмиссионную систему, что и заднеприводные. Есть лишь одно отличие – у переднеприводных машин дифференциал, а также основная передача встроены в КПП.

    Советуем также прочитать статью нашего специалиста, из которой вы сможете узнать, какой привод лучше — передний или задний.

    Особенности гидромеханической системы

    Система гидромеханического типа сейчас устанавливается на большую часть иностранных автомобилей. Это сложная система, в неё входит два важных конструктивных элемента:

    • гидравлический трансформатор;
    • коробка переключения передач.

    Гидромеханическая трансмиссия устанавливается только в авто с АКПП. Именно такая трансмиссионная система обеспечивает максимальный комфорт во время езды даже на плохом дорожном покрытии.

    Принцип работы такой трансмиссии выглядит следующим образом. Привычный в классическом варианте фрикционный механизм заменён специальным агрегатом – гидротрансформатором.

    Он располагается перед самой коробкой передач и обеспечивает плавное переключение с одной скорости на другую, именно это позволяет в разы продлить срок службы трансмиссии, а также силового агрегата и самого автомобиля.

    Гидромеханическая трансмиссия имеет и свои недостатки. Она имеет большую массу, сложную конструкцию. В случае поломки такую трансмиссию починить достаточно сложно и дорого.

    Механическая трансмиссия

    Среди автолюбителей наибольшей популярностью всё же пользуются легковые автомобили, которые оснащаются механической трансмиссией.

    В этом случае для передачи энергии от мотора к ходовой части задействуются фрикционные элементы и шестерни, имеющие зубчатое зацепление.

    Такая трансмиссия обладает целым рядом преимуществ: малые габариты и вес, повышенный КПД и высочайшая надёжность.

    К недостаткам такой трансмиссионной системы можно отнести сложность управления, неплавный переход с одной скорости на другую, сильный расход мощности двигателя.

    Гидростатическая трансмиссия

    Такой тип системы отличается тем, что она может передавать мощность, идущую от мотора, к другим рабочим элементам, находящимся на расстоянии.

    Чаще всего гидростатические трансмиссионные системы устанавливаются в теплоходах, дорожных катках.

    Гидростатические трансмиссионные системы отличаются повышенными требованиями к применяемым в них жидкостям.

    Гидравлический тип трансмиссии

    Наименьшей популярностью из всех существующих сегодня типов трансмиссии пользуется гидравлическая.

    Она отличается тем, что на каждом из её узлов устанавливается специальная гидромуфта. Она позволяет передавать момент вращения самой большой величины.

    Чаще такая трансмиссия используется в железнодорожном транспорте.

    Электромеханическая трансмиссия

    Такой тип трансмиссии отличается тем, что в ней в качестве силового агрегата применяется электромотор.

    В состав трансмиссии электромеханического типа также входят следующие элементы: системы управления, токовый генератор, электропроводка для соединения всех ведущих элементов.

    К недостаткам такой трансмиссии возможно отнести высокий вес, пониженный КПД и большую стоимость.

    Но с каждым годом электромеханические трансмиссии совершенствуются.

    Они чаще всего применяются в морском транспорте, сельскохозяйственной технике, в электротранспорте.

    Рекомендации по эксплуатации КПП

    Выход трансмиссионной системы из строя нередко становится неприятной неожиданностью для автовладельцев, так как её ремонт может влететь в копеечку. Чтобы этого не произошло, при езде на авто с АКПП необходимо придерживаться следующих рекомендаций.

  • При езде в холодное время года необходимо 5 — 15 минут ехать медленно, чтобы произвести тщательный прогрев АКПП. Данное правило следует соблюдать, если температура воздуха на улице ниже 25 градусов по Цельсию.
  • Если происходит непродолжительная остановка, не следует ставить рычаг в нейтральное положение, так как это ведёт к сбою в работе автоматической КПП.
  • Всегда выжидайте несколько минут после запуска двигателя. Это нужно, чтобы коробка передач достигала своего рабочего состояния.
  • В случае смены направления вперёд и назад осуществлять переключение рычага нужно только после полной остановки машины.

    Соблюдение этих простых рекомендаций позволит вам избежать аварийных ситуаций на дороге, а также больших затрат на ремонт АКПП в случае поломки авто из-за неправильного обращения.

    Также рекомендуем прочитать статью нашего специалиста, в которой подробно рассматривается популярная коробка передач АКПП Aisin.

    Трансмиссия автомобиля

    Техническим термином «трансмиссия» называют систему механизмов, участвующих в передаче вращения и мощности от выходного вала двигателя внутреннего сгорания к ходовой части транспортного средства. Элементы, входящие в transmission, влияют на силовые потоки и их направленность. Агрегаты постоянно взаимодействуют друг с другом в различных вариантах и комбинациях, при этом скорость движения вперед изменяется и обеспечивается реверс авто.Трансмиссия автомобиля является связующим звеном между двигателем и ходовой частью (колесами).

    Требования к трансмиссии автомобиля

    Проектирование и изготовление рабочих узлов и деталей трансмиссии ведутся в соответствии с определенными требованиями:

    1. Обеспечение передачи мощности на колеса с минимальными потерями.
    2. Надежность конструкции.
    3. Простота и доступность управления всеми механизмами машины.
    4. Уменьшение веса каждого рабочего элемента трансмиссии.

    Чем выше коэффициент полезного действия (КПД) механизма, тем эффективнее используется топливо, залитое в бак автомобиля. Высокая надежность трансмиссии дает уверенность водителю, что агрегаты трансмиссии не выйдут из строя в процессе езды.

    Во время движения по трассе внимание оператора не должно быть отвлечено от ситуации на дороге.

    Чтобы обеспечить полноценный контроль за движением автомобиля и снизить вероятность ДТП, управление трансмиссией не должно быть сложным для автомобилиста.

    Габариты и вес механизмов оказывают большое влияние на стоимость автомобиля в целом.

    Компании-производители постоянно борются за снижение цен на выпускаемую продукцию и стремятся облегчить и уменьшить в объеме готовые изделия.

    Модели, выпускаемые для широкого использования, не должны издавать много шума. Данное требование к конструкции трансмиссии автомобиля также входит в представленный перечень.

    Читайте также Молотковая мельница принцип работы

    Устройство трансмиссии автомобиля

    В двигателе сгорает топливная смесь, чтобы обеспечить достаточное количество энергии для колес автомобиля, Полученная мощность передается через соответствующие системы агрегатов.

    Что такое трансмиссия автомобиля, как она устроена? В упрощенном виде трансмиссия автомобиля состоит из основных составляющих:

    • система сцепления;
    • коробка передач;
    • ведущий мост;
    • дифференциал.

    В соответствии с колесной формулой авто (например, 4х2, 4х4 и пр.) трансмиссии разделяются на задне-, передне-, полноприводные.

    В машинах с полным приводом трансмиссия оснащена дополнительным механизмом – раздаточной коробкой.

    Основная функция раздатки – распределение момента вращения между ведущими мостами транспортного средства.

    Полноприводные автомобили 4х4 чаще всего используются на сложных трассах в условиях бездорожья.

    Что такое механизм сцепления

    Данное устройство обеспечивает передачу вращения от двигателя к КПП.

    Его конструкция предусматривает плавную работу трансмиссии при начале движения, ускорении, изменении скорости.

    В его функции также входит кратковременное отсоединение силового агрегата от трансмиссии.

    При применении сцепления фрикционного типа вращение передается за счет силы трения между дисками механизма. В зависимости от количества рабочих элементов, механизмы сцепления разделяются на одно-, двух-, многодисковые устройства.

    В другом случае сцепление осуществляется за счет трения дисков – сухой вариант соответственно.

    Современные автомобили чаще всего оснащены двухдисковым механизмом сухого типа.

    Ведущий и ведомый диски взаимно прижимаются друг к другу при помощи:

    • специальных пружин;
    • системы рычагов;
    • нажимных подшипников.

    Благодаря такому плотному взаимодействию, энергия от мотора передается далее на трансмиссию автомобиля.

    При нажатии на педаль сцепления диски расходятся, поток энергии прерывается.

    Однако, маховик под воздействием силы инерции продолжает вращаться. Плавное нажатие на педаль сцепления приводит автомобиль в движение.

    При этом диски снова взаимно сжимаются для дальнейшей передачи вращения.

    Зачем нужна коробка передач

    Благодаря работе КПП, автомобиль имеет возможность двигаться в любом направлении с различной скоростью.

    По конструкции коробки передач разделяются на механизмы ступенчатого и бесступенчатого типа.

    В ступенчатых коробках передачи переключаются по ступеням, к данной категории относятся механические МКПП и роботизованные РКПП. Бесступенчатые – это коробки-вариаторы соответственно.

    В автомобилях с МКПП водитель самостоятельно переводит специальный рычаг управления в нужное положение, чтобы выбрать заданную передачу.

    Механической коробкой проще управлять, т.к. она обладает простой надежной конструкцией.

    Данная модель коробки передач – наиболее распространенный вариант исполнения.

    Немалой популярностью среди владельцев авто пользуются также коробки автомат. В АКПП гармонично сочетаются функции механической и роботизированной коробок.

    Благодаря электронной системе управления коробкой передач, появилось название – автоматическая трансмиссия. Водителю не приходится отвлекаться от ситуации на дороге, чтобы вручную переключать скорости.

    Электронное управление делает эту работу в автоматическом режиме на основании данных, полученных со специальных встроенных датчиков.

    Как работает трансмиссия автомобиля и что в неё входит?

    Силовой агрегат автомобиля создает определенный крутящий момент, зависящий от его мощности. Для движения авто необходимо механически передать этот момент ведущей паре колес либо всем колесам сразу.

    Данную задачу решают несколько агрегатов и узлов, объединенных общим названием – трансмиссия. Она служит посредником, обеспечивающим комфортную езду в различных скоростных режимах и движение задним ходом.

    Основные элементы и их назначение

    Чтобы понять, что из себя представляет трансмиссия автомобиля и как она функционирует, нужно изучить входящие в нее элементы и разобраться, какие они выполняют функции. Состав трансмиссионных узлов и агрегатов выглядит следующим образом:

    • узел сцепления;
    • коробка передач (КПП);
    • главная передача вкупе с дифференциалом;
    • механический привод колес.

    Здесь агрегаты перечислены в той последовательности, как они расположены в переднеприводном автомобиле начиная от двигателя.

    Причем первые 3 элемента помещены в единый корпус КПП.

    В заднеприводных авто коробку передач и редуктор привода задних колес связывает карданный вал, поскольку они разнесены в разные места.

    Задача сцепления – мягко и плавно отсоединять коленвал силового агрегата от первичного вала, входящего в коробку передач.

    Цель – обеспечить движение с места и возможность переключения скоростей, при котором пары шестерен выходят из зацепления и переключаются на другие.

    Когда первичный вал вращается двигателем, это сделать практически невозможно.

    Коробка передач – это основной агрегат, который также входит в трансмиссию автомобиля. Он преобразует крутящий момент, поступающий от двигателя, в различные скоростные режимы, необходимые для движения авто.

    Ведь максимальное усилие, развиваемое силовым агрегатом, лежит в узком диапазоне оборотов коленчатого вала.

    Если предположить, что колеса подключены к нему напрямую без КПП, то автомобиль не сможет нормально двинуться с места, это все равно что трогаться с 4 передачи.

    передача, состоящая из двух шестерен с косыми зубьями, распределяет крутящий момент, полученный от КПП, на 2 полуоси, приводящие в движение колеса.

    Чтобы совершать поворот, во время которого одно колесо проходит больший путь, нежели второе, нужно правильно разделить усилие между полуосями. Этим занимается дифференциал, совмещённый с главной передачей и действующий в автоматическом режиме.

    Колесо, идущее по внешнему радиусу поворота, получает больший крутящий момент, а второе – меньший.

    Принцип работы трансмиссии состоит в том, чтобы передать вращение колесам через механический привод. Таковым являются полуоси, связывающие с ними главную передачу и дифференциал.

    В машинах с задним приводом это стальные прямые валы, оснащенные подшипниками. Привод на передние колеса осуществляется полуосями с 2 шарнирами (ШРУС), позволяющими вращать поворачивающиеся колеса.

    О принципе работы кпп

    Стандартная коробка передач состоит из таких узлов:

    • первичный вал, идущий от двигателя;
    • вторичный вал, выходящий из КПП и связанный с главной передачей;
    • промежуточная ось с набором шестерен;
    • дополнительный вал заднего хода.

    Чтобы на выходе из КПП получить необходимое число оборотов, к шестерне первичного вала подводится шестеренка промежуточной оси.

    Одновременно с шестерней вторичного вала входит в зацепление вторая шестеренка промежуточной оси.

    Поскольку они отличаются размером и числом зубьев (передаточными числами), количество оборотов на выходе из коробки понижается либо повышается.

    Если нужно перейти в другой скоростной режим, пара шестерен промежуточной оси меняется на другую путем ручного или автоматического переключения.

    Движение назад обеспечивается за счет включения между промежуточным и вторичным валом дополнительной шестеренки. Тогда последний начинает вращаться в обратную сторону.

    Трансмиссия полноприводных машин

    Назначение трансмиссии автомобиля с колесной формулой 4 х 4 — передавать вращение от двигателя на 2 оси, для чего конструкцией предусмотрено введение дополнительного агрегата – раздаточной коробки. Она оснащена собственным межосевым дифференциалом и пониженным рядом скоростей, располагается после КПП и решает такие задачи:

    • Распределение крутящего момента на все колеса в разных долях с учетом поворотов.
    • Переход на режим повышенной тяги при пониженной скорости авто.
    • Дает возможность ездить в тяжелых условиях и по бездорожью.

    По принципу работы раздаточная коробка схожа с КПП, разница – в дифференциале, который можно заблокировать. Тогда при вывешивании одной оси будут крутиться оба колеса на другой, что повышает проходимость машины.

    Интернет магазин Off-Wheels.ru

    Нельзя установить под капот транспортного средства двигатель, присоединить сцепление и колеса авто к коленчатому валу, а после просто начать ехать.

    В таком случае конструкция не будет иметь достаточное количество мощности, которая нужна с целью раскрутить колёса, так как основной причиной этого станет сила трения, значительные габариты авто и его масса. Выходом из сложившейся ситуации является установка специального промежуточного механизма, который имеет свойство уменьшать крутящий момент до необходимого количества оборотов, а также выполнять передачу всех необходимых действий передние колеса транспорта. Как вы понимаете, описанным ранее механизмом является именно трансмиссия. Сегодня подробно поговорим об этой части автомобиля!

    Описание трансмиссии: устройство

    Вас интересует устройство трансмиссии автомобиля? Тогда обратите внимание на то, что данный элемент транспортного средства состоит из следующих элементов:

    • сцепление;
    • приводной вал;
    • коробка передач;
    • мост, который представляет собой главную передачу и дифференциал;
    • раздаточный механизм;
    • ШРУС, то бишь шарнир равных угловых скоростей.

    Каждый из элементов, которые были перечислены немного выше, является неотъемлемой частью трансмиссии автомобиля, поэтому неисправность трансмиссии может свидетельствовать о поломке какого-либо элемента, представленного выше. Кроме того, все составляющие автомобильной трансмиссии выполняют какие-либо важные функции и являются неотъемлемой частью механизма, благодаря чему машина имеет возможность осуществлять движение.

    Принцип работы

    Многие владельцы автомобилей точно знают, что любая коробка передач обладает сразу несколькими скоростями. Режимы трансмиссии действительно разнообразны.

    В данном случае речь идёт о низкой скорости, высокой и других, которые являются промежуточными.

    Машина будет двигаться медленно, что позволит в определенный момент ускорить ее движения, когда вам необходимо будет резко тронуться с места и начать передвижение.

    Если же включить на коробке передач высокий показатель, то в таком случае сила вращения снизится, а показатель скорости увеличится.

    В общем, говоря кратко, стоит отметить, что управлять современными автомобилями, имеющими ручную коробку передач, которая представлена сразу несколькими промежуточными скоростями, можно без каких-либо трудностей, ведь наличие сразу нескольких скоростей гарантирует то, что вам удастся справиться с самыми разнообразными препятствиями на дороге.

    Вот вы и узнали, как работает трансмиссия, а сейчас давайте поговорим немного о другом!

    Назначение трансмиссии

    Итак, какова же основная функция и задача любой трансмиссией для транспортного средства? Главное назначение трансмиссии автомобиля заключается в том, чтобы сделать доступным превращение мощности в так называемый полезный вращательный момент, передающийся на колеса, благодаря чему движение транспортного средства становится возможным.

    Читайте также Каков принцип действия карбюратора

    Кроме того, благодаря этому автомобиль не только начинает ехать, но и может постоянно поддерживать определенную скорость. В общем, если говорить кратко, то станет понятно, что без трансмиссии машина просто никуда не поедет.

    Типы трансмиссий

    На данный момент специалисты разделяют следующие виды трансмиссий:

    • механическая;
    • электрическая;
    • гидрообъемная;
    • комбинированная.

    А какая трансмиссия автомобиля необходимо именно вам?

    Признаки неисправности трансмиссии авто

    Принцип работы трансмиссии мы уже подробно обсудили, однако всё ещё непонятно, когда нужно волноваться по поводу поломки трансмиссии.

    Если владелец автомобиля знаком с элементами трансмиссии, то при наличии каких-либо признаков поломки он может попробовать самостоятельно все починить.

    А вот и основные признаки, свидетельствующие о неисправности:

    • заедание или западение педали;
    • появление рывков при начале движения с места;
    • наличие утечки жидкости в месте, где провода сцепления соединяются;
    • наличие шума в области, где находится сцепление.

    Кроме того, одним из признаков может быть буксование автомобиля, поэтому в случае, если вы обнаружили какой-либо признак, представленный выше в этой статье, то вам точно стоит пройти диагностику, а в последствии сделать ремонт своего транспортного средства, чтобы оно прослужило вам еще много лет.

    Какое масло выбрать?

    Если вы думаете над тем, какое масло залить в трансмиссию, то вам точно следует знать, на какие три вида специалисты делят масла:

    • синтетическое;
    • минеральное;
    • полусинтетическое.

    Если сравнивать масло на синтетической основе с маслом на натуральной основе, то стоит отметить, что первое имеет лучшую текучесть.

    Кроме того, главным преимуществом синтетических изделий является возможность использовать такие масла в достаточно обширном диапазоне температур.

    Что же касается полусинтетических товаров, то тут уж очевидно, что они являются чем-то средним между синтетическими изделиями и минеральными маслами. Обратив внимание на свойства такого масла, точно стоит отметить, что оно лучше, чем минеральные изделия.

    Обсуждая масла для трансмиссии, нельзя не отметить изделия на минеральной основе. Они пользуются высоким уровнем спроса благодаря тому, что имеют приемлемые стоимость.

    Кстати, если вы планируете менять масло в своём автомобиле, то так же вместе с ним можно установить и комплект вывода сапунов, который имеет приемлемую стоимость. Приятных покупок!

    Что такое трансмиссия и как она работает — фото видео

    Когда каждый человек еще в детстве начинает интересоваться автомобилями, он изучает не только марки и моделей машин, но и устройство автомобиля.

    Одним из главных агрегатов автомобиля является трансмиссия, которая состоит из множества более мелких узлов и агрегатов.

    В данной статье мы расскажем всем интересующимся молодым автомобилистам, что такое трансмиссия в автомобиле.

    Определение понятия «трансмиссия»

    Согласно научным изданиям машиностроения, трансмиссия – это совокупность механизмов и сборочных единиц, которые соединяют двигатель с ведущими колесами, в данном случае, автомобильного транспорта, а также совокупность системы, которая обеспечивает работу трансмиссии.

    Трансмиссия является совокупностью агрегатов и узлов, которые передают крутящий момент от мотора к ведущим колесам, при этом могут изменяться тяговые усилия, скорость и направление движения. Автомобильная трансмиссия включает в себя механизмы, которые в науке относят к составу силового агрегата – это коробка передач и сцепление.

    Назначение и схемы трансмиссий

    Назначение. Трансмиссия автомобиля служит для передачи крутящего момента от двигателя к ведущим колесам.

    При этом передаваемый крутящий момент изменяется по величине и распределяется в определенном соотношении между ведущими колесами.

    Крутящий момент на ведущих колесах автомобиля зависит от передаточного числа трансмиссии, которое равно отношению угловой скорости коленчатого вала двигателя к угловой скорости ведущих колес. Передаточное число трансмиссии выбирается в зависимости от назначения автомобиля, параметров его двигателя и требуемых динамических качеств.

    В транс­миссию входят:

    • сцепление,
    • коробка передач,
    • карданная передача,
    • главная передача, устанавливаямая в картере ведущего моста,
    • дифференциал
    • полуоси.

    Сцепление позволяет на непродолжительное время отсоединить трансмиссию от двигателя и обеспечивает плавное включение трансмиссии при трогании автомобиля с места или при переключении передач.

    Коробка передач служит для получения различных тяговых усилий на ведущих колесах путем изменения крутящего момента, передаваемого от двигателя к карданному валу, а также для изменения направления вращения ведущих колес при движении задним ходом и для отключения трансмиссии от двигателя на длительное время.

    Карданная передача позволяет передавать крутящий момент от выходного вала коробки передач к заднему мосту при изменяющемся (при движении автомобиля) угле между осями вала коробки передач и ведущего вала главной передачи.

    передача служит для того, чтобы передать крутящий момент под углом 90 градусов от карданного вала к полуосям, а также для уменьшения числа оборотов ведущих колес по отношению к числу оборотов карданного вала. Уменьшение частоты вращения механизмов трансмиссии после главной передачи приводит к увеличению крутящего момента и, соответственно, увеличивает силу тяги на колесах.

    Дифференциал обеспечивает возможность вращения правого и левого ведущих колес с разными скоростями на поворотах и неровной дороге.

    Две полуоси, связанные с дифференциалом через полуосевые шестерни, передают крутящий момент от дифференциала к правому и левому ведущим колесам.

    Дифференциалы, устанавливаемые между приводами колес ведущей оси, называют межколесными, между разными осями — межосевыми (в полноприводных трансмиссиях).

    Трансмиссии по способу передачи крутящего момента разделяют на механические, гидравлические, электрические и комбинированные (гидромеханические, электромеханические).

    На отечественных автомобилях наиболее распространены механические трансмиссии, в которых передаточные механизмы состоят из жестких недеформируемых элементов (металлических валов и шестерен).

    На автобусах Ликинского и Львовского заводов, а также на большегрузных автомобилях БелАЗ применяют гидромеханические трансмиссии с автоматизированным переключением передач.

    Часть большегрузных автомобилей БелАЗ имеют электромеханическую трансмиссию с моторколесами.

    Схема трансмиссии автомобиля. Она определяется его общей компоновкой: размещением двигателя, числом и расположением ведущих мостов, видом трансмиссии.

    Схемы трансмиссий:а — автомобиля 4X2, б — переднеприводного автомобиля 4X2, в — автомобиля 4X4, г — автомобиля 6X4

    Автомобили с механической трансмиссией и колесной формулой 4X2 имеют чаще всего переднее расположение двигателя, задние ведущие колеса и центральное размещение агрегатов трансмиссии (автомобили ЗИЛ-130, МАЗ-5335, ГАЗ-24 и др.). Здесь двигатель 1, сцепление 2 и коробка передач 3 (рис. а) объединены в один блок и образуют силовой агрегат. Крутящий момент от коробки передач 3 передается карданной передачей 4 на ведущий задний мост 5.

    Существенные отличия имеет трансмиссия переднеприводного автомобиля ВАЗ-2108 с колесной формулой 4X2 (рис. 6). Особенностью этой схемы является выполнение ведущим переднего моста с управляемыми колесами.

    Это потребовало объединения в единый силовой агрегат двигателя 1, сцепления 2, коробки передач 3, механизмов ведущего моста 5 (главную передачу и дифференциал), карданных шарниров 6 равных угловых скоростей, соединенных с передними управляемыми колесами.

    На (рис. в) представлена схема трансмиссии автомобиля с передним и задним ведущими мостами (автомобиль УАЗ-469).

    Отличительной особенностью этой схемы является применение в трансмиссии раздаточной коробки 7, которая через промежуточные 9 карданные валы передает крутящий момент переднему 8 и заднему 5 ведущим мостам. В раздаточной коробке имеется устройство для включения и выключения переднего моста и дополнительная понижающая передача, позволяющая значительно увеличить крутящий момент на колесах автомобиля в необходимых случаях.

    Схема механической трансмиссии трехосных грузовых автомобилей КамАЗ представлена на (рис. г). На этих автомобилях средний 10 и задний 5 мосты являются ведущими.

    Крутящий момент к ним передается одним карданным валом 4, а в главной передаче среднего моста предусмотрен межосевой дифференциал и проходной вал, передающий крутящий момент на карданный вал 11 привода заднего моста. В других схемах трансмиссий трехосных автомобилей передача крутящего момента к ведущим мостам может производиться раздельно карданными валами от раздаточной коробки (автомобиль Урал-375).

    Схемы гидромеханических трансмиссий предусматривают объединение в едином блоке двигателя и гидромеханической коробки передач, крутящий момент от которой передается ведущим колесам через карданный вал и механизмы заднего моста как в обычной механической трансмиссии.

    На автомобилях (БелАЗ) с электромеханической трансмиссией дизельный двигатель приводит во вращение генератор постоянного тока, энергия от которого передается по проводам в электродвигатели колес. Колесный электродвигатель монтируют в ободе колеса совместно с понижающим механическим редуктором. Такая конструкция называется электромотор-колесом.

    Классификация трансмиссий

    Рассмотрим классификацию трансмиссий.

    По методам передачи и преобразованию момента трансмиссии подразделяются на электромеханические, механические и гидромеханические.

    Трансмиссии механического типа (обычные и планетарные) в КПП содержат только фрикционные и шестеренчатые устройства.

    Преимущества их заключаются в коэффициенте полезного действия, небольшой массе и компактности, простоте в эксплуатации и на­деж­нос­ти в работе.

    Недостаток трансмиссии такого типа – ступенчатость изменения передаточных чисел, понижающая использование мощности силового агрегата. Длительное время на пе­рек­лю­че­ние рычагом передач усложняет управление автомобилем.

    Именно поэтому спор­тив­ные автомобили, оснащенные механической трансмиссией, снабжают электронными переключателями передач (кнопками на рулевом колесе, подрулевыми лепестками) и КПП со сверхбыстрыми синхронизирующими сервомеханизмами.

    Использование трансмиссий механического типа свойственно советскому трак­то­ро­стро­е­нию.

    Трансмиссии гидромеханического типа оснащены гидромеханической КПП, которая состоит из механического редуктора и гидродинамического преобразователя момента.

    Главный недостаток таких трансмиссий – достаточно низкий коэффициент полезного действия из-за недостаточно большого КПД гидротрансформатора. Если КПД гид­ро­пе­ре­да­чи не меньше 0.

    Читайте также Принцип работы КПП УАЗ буханка

    8, диапазон изменения крутящего момента не выше трех, что заставляет иметь механический редуктор на 3-5 передач, включая передачу заднего хода.

    Необходимо располагать специальной системой охлаждения, а также подпитки гидроагрегата, что увеличивает габаритные размеры моторно-трансмиссионного отдела.

    Без фрикционов или специальных автологов пуск двигателя с буксира и торможением двигателем не обес­пе­чи­ва­ет­ся.

    Трансмиссии гидромеханического типа активно применяются в западном трак­то­ро­стро­е­нии – «Леопард-2» (ФРГ), М1 «Абрамс» (США).

    В трансмиссиях перечисленных танков в основном приводе, кроме гидромеханических передач, также применяются в до­пол­ни­тель­ном приводе гидростатические передачи для выполнения поворота.

    Гид­ро­ме­ха­ни­чес­кой передачей оснащен дизель-поезд под названием Д1 венгерского производства, ра­бо­та­ю­щий на постсоветском пространстве ЖД-техники.

    Трансмиссией гидравлического типа в транспортной технике является такая транс­мис­сия, в которой переключения осуществляются не механическим методом, а гид­рав­ли­чес­ки­ми аппаратами, т.к.

    чисто гидравлические трансмиссии встречаются довольно редко.

    Трансмиссия такого типа оборудована КПП с вторичным и первичным валами, а также, как и в обычной КПП, несколькими парами зубчатых колес, но включение необходимой пары в рабочий процесс выполняет не фрикционная или кулачковая муфта, а гидромуфта или же гидротрансформатор, который заполняется для включения передачи. Главное достоинство трансмиссии такого типа – включение передач совершенно безударное и полное отсутствие механических муфт, стабильно работающих в процессе передачи больших крутящих мо­мен­тов (к примеру, на тепловозах), главный минус – необходимость монтажа отдельной гидромуфты для каждой передачи. Из-за своих особенностей гидропередача применяется в основном на железнодорожной технике. Из отечественных разновидностей техники гид­ро­пе­ре­да­чей оснащены, к примеру, дизель-поезд ДР1, маневровые тепловозы ТГМ6 и ТГМ4.

    В трансмиссии гидростатического типа для передачи мощности применяется ак­си­аль­но-плунжерные гидромашины.

    Преимущества данной трансмиссии – небольшая масса и габариты машин, отсутствие механической связи между ведущим и ведомым звеньями трансмиссии, благодаря чему удается разносить их на достаточно значительные расстояния и придавать гораздо большее число степеней свободы. Главный минус гидрообъемной передачи – высокие требования к чистоте жидкости, участвующей в рабочем процессе, а также повышенное давление в гидролинии.

    Гидростатическая передача применяется на дорожно-строительных машинах (в основном в катках, так как там необходимо обеспечивать достаточно большое передаточное число, а также очень часто приводить вальцы с торца, затруднено построение механической передачи), как вспомогательная – в авиационной технике, металлорежущих станках, теп­ло­во­зах.

    Трансмиссии электромеханического типа состоят из тягового электромотора (или нескольких), электрического генератора, электрической системы контроля, а также со­е­ди­ни­тель­ных кабелей.

    Главным достоинством трансмиссий электромеханического типа яв­ля­ет­ся обеспечение более широкого диапазона автоматического изменения силы тяги и крутящего момента, а также отсутствие кинематической жесткой связи между механизмами электротрансмиссии, что дает возможность создать разные компоновочные схемы.

    Главными минусами, которые препятствуют распространению трансмиссий элект­ри­чес­ко­го типа, являются большая масса, габариты и цена (особенно если применяются электромашины постоянного тока), меньший КПД (по сравнению с механической).

    Но с развитием электротехнической промышленности, широким распространением ин­дук­тор­но­го, вентильного, синхронного, асинхронного и других разновидностей электропривода открывается все больше новых возможностей для электромеханических трансмиссий.

    Данные трансмиссии широко используются в тепловозах, тракторах, карьерных самосвалах, морских судах, военной технике, самоходных механизмах, немецких военных машинах «Мышонок» и «Фердинанд», а также автобусах, которые с трансмиссией этой разновидности более правильно называются теплоэлектробусы, к примеру, ЗИС-154.

    На современных автомобилях, по большей части, используется трансмиссия ме­ха­ни­чес­ко­го типа. Трансмиссия механического типа, в которой изменение крутящего момента происходит в автоматическом режиме, называется автоматической трансмиссией.

    На этом классификацию трансмиссий можно считать рассмотренной.

    Урок 6 — трансмиссия, виды коробок передач, механическая, автоматическая, типтроник, вариатор

    Трансмиссия автомобиля —

    Как вы думаете, достаточно ли для поездки на машине установить в нее двигатель внутреннего сгорания? Конечно, нет.

    Даже если добавить к двигателю устройство сцепления, поездка автомобиля будет не долгой.

    Мотору потребуется мощность для моментальной раскрутки коленчатого вала до величины, обеспечивающей стабильную работу (2000 об/мин). Не получив требуемой мощности, двигатель просто заглохнет.

    Тяжесть железного «коня» и возникающая при взаимодействии поверхности дороги и колес сила трения просто не дадут механизму развить необходимую мощность.

    Разработчики автомобилей нашли легкий выход из ситуации – они придумали промежуточный этап, позволяющий снизить тяговое усилие до нужного количества Н•м и передающий крутящий момент на задние или передние колеса (в зависимости от типа привода). Механизм, отвечающий за данный этап, получил название «Трансмиссия». Трансмиссионная система включает в себя несколько рабочих узлов с различным предназначением, но работающих для обеспечения работы единой системы. Узлы предназначены для того, чтобы передать, пошагово отрегулировать и распределить предельное тяговое усилия от коленчатого вала до ведущих колес автомобиля.

    Тяговое усилие может передаваться трансмиссией разными способами. Основной вид передачи – механический.

    Он составляет основу электрического, гидрообъемного и комбинированного способа передачи тягового усилия, поэтому следует разобраться в работе его основных элементов.

    Сцепление

    Пожалуй, главная роль в данном механизме принадлежит сцеплению, которое смягчает силу трения передаточного и коленчатого валов. Корзина сцепления, выжимной подшипник и диск сцепления – вот главные составляющие данного механизма.

    Карданный вал

    Карданный вал – это устройство, предназначенное для постоянного перенаправления тягового усилия по цепи «вторичный вал КПП — главная передача».

    КПП, или коробка передач

    КПП предназначена для преобразования и дальнейшего пошаговой перенаправления тягового усилия к главной передаче.

    Усилие двигателя передается при помощи вторичного вала трансмиссии.

    КПП может быть двух типов – механическая (МКПП) и автоматическая (АКПП).

    МКПП предполагает ручное переключение передач, т.е самостоятельное повышение/понижение передаточного числа. В автомобилях, оснащенных АКПП передаточное число выбирается в зависимости от скорости движения транспортного средства.

    «Мост», или схема «главная передача-дифференциал»

    Совокупность главной передачи и дифференциала представляет собой так называемый «мост», предназначенный для передачи и распределения тягового усилия двигателя от КПП по ведущим колесам.

    При этом задействуются полуоси (приводные валы) автомобиля.

    На транспортных средствах с передней парой ведущих колес «мост» ставится вместе с КПП; у машин с задними ведущими колесами данное устройство устанавливается в заднюю часть корпуса.

    Приводной вал (полуось)

    Полуось – это металлический стержень, изготовленный из высоколегированной стали и оснащенный прочными шпицами или устройством крепления крестовин, которые соединяют приводной вал с дифференциалом или шарниром равных угловых скоростей.

    Шарнир равных угловых скоростей, или ШРУС

    Данный механизм подает силу вращения на ведущие колеса автомобиля. Выделяют два основных вида ШРУСов: шариковый и трипоид.

    Раздаточный механизм

    В отличие от железных «коней» с передними и задними ведущими колесами, в трансмиссионную систему полноприводных автомобилей устанавливаются специальные механизмы, которые равномерно распределяют тяговое усилие между колесами. Раздаточный механизм может быть совмещен с КПП, а может и иметь собственное место установки.

    Состав и устройство трансмиссионной системы напрямую зависит от типа привода автомобиля. Для машин с передними ведущими колесами характерно наличие ШРУСов. В трансмиссии заднеприводных автомобилей имеются карданная передача и полуоси.

    Разберемся в трансмиссии автомобилей с передними ведущими колесами

    В данном случае компоненты трансмиссионной системы устанавливаются под капот.

    В этом случае на коробку передач приходится главная передача с дифференциалом, в результате взаимодействия которых валы привода выходят из картера коробки передач к передним колесам.

    Для автомобилей с ведущими передними колесами, трансмиссионна система включает:

    • сцепление,
    • коробку передач,
    • ШРУСы,
    • главную передачу,
    • дифференциал
    • валы привода передних колес.

    У переднеприводных автомобилей дифференциал и главная передача устанавливаются в картере КПП. Кроме того, передний мост в этом случае – ведущий.

    Трансмиссии заднеприводных автомобилей

    Трансмиссия автомобиля с задним приводом состоит из следующих узлов:

    • коробка передач,
    • сцепление,
    • карданная передача,
    • главная передача,
    • дифференциал,
    • полуоси.

    Благодаря тому, что производители устанавливают КПП в автомобилях с задними ведущими колесами на более мягкие опоры, в них заметно снижается уровень вибрации, что приносит дополнительный комфорт при поездках. Данный вариант трансмиссионной системы имеет более простую конструкцию и предусматривает установку коробки передач таким образом, что она присоединяется к заднему мосту вместе со сцеплением при помощи карданного вала. Такая схема крепления определяет концентрацию центра масс на переднюю ось.

    Принцип работы трансмиссионной системы

    Трансмиссионная система начинает свою работу из корзины сцепления, которая крепится на маховик посредством диска сцепления.

    В данной детали имеется небольшое отверстие, к которому подсоединяется первичный вал КПП.

    Если не нажимать педали автомобиля, маховик и начальный узел системы крепко зажимают диск между собой и начинают прокручиваться вместе с ним.

    При нажатии на педаль сцепления, выжимной подшипник освобождает корзину сцепления и маховик, и двигатель начинает работать на холостых оборотах.

    Для того чтобы привести автомобиль в действие не достаточно просто нажимать педали.

    Вторичный вал будет набирать разное количество оборотов, в зависимости от того, какая передача выбрана.

    Последовательное переключение КПП вызывает изменение передаточного числа.

    Работа трансмиссионной системы на заднеприводных автомобилях немного отличается от работы на переднеприводных автомобилях.

    Хвостовик переносит тяговое усилие на главную передачу, после чего оно распределяется посредством других узлов трансмиссии на все колеса.

    Передние ведущие колеса приводятся в действие в результате воздействия на них ШРУСов, приходящих в движение благодаря полуосям.

    В случаях, когда все четыре колеса автомобиля являются ведущими, к процессу работы системы подключается раздаточный механизм.

    Раздаточный механизм распределяет тяговое усилие от хвостовика до всех колес.

    На полноприводных автомобилях можно регулировать процесс передачи тягового усилия по полуосям.

    Что такое трансмиссия автомобиля

    Чтобы ответить на вопрос, что такое трансмиссия автомобиля, надо знать, что трансмиссия передает усилие от мотора на колеса и в ее состав входит КПП.

    Что такое трансмиссия автомобиля простыми словами

    Если говорить простым и доступным языком, то трансмиссия в своем составе имеет детали и агрегаты, передающие усилие от двигателя на ведущие колеса.

    Основные функции указанной системы:

    • передача усилия от мотора на ведущие колеса;
    • изменение частоты и направления вращения колес;
    • регулирование распределения усилия между колесами.

    Элементы трансмиссии автомобиля

    В зависимости от марки авто, трансмиссия может быть:

    • механическая, в этом случае механическая энергия мотора сразу передается на ведущие колеса;
    • электрическая – сначала механическая энергия преобразуется в электрическую, а после того как она передается на ведущие колеса, наоборот;
    • гидрообъемная – механическая преобразуется в гидравлическую, а потом наоборот;
    • комбинированная.

    Назначение трансмиссии

    Все агрегаты, которые входят в состав данной системы, обеспечивают передачу вращения от силового агрегата на колеса, а также с их помощью изменяется скорость передвижения и направление, распределяется усилие между колесами.

    Для того чтобы уменьшить нагрузку на оси, большегрузные автомобили оснащаются дополнительной осью, что позволяет снизить давление на дорожное полотно и уменьшить его износ.

    Колесная формула авто включает в себя две цифры, при этом первая указывает общее количество всех колес, а вторая — количеством тех, которые являются ведущими.

    В полноприводных автомобилях дополнительным элементом трансмиссии является раздаточная коробка.

    Полноприводные авто предназначенные для езды по бездорожью и в городских условиях будут иметь отличия в устройстве.

    Полный привод может включаться вручную, в этом случае должна обязательно быть раздаточная коробка.

    При автоматическом подключении, используется фрикционная муфта, имеющая электроуправление.

    Полный привод может быть и постоянным, такое решение позволяет не только увеличить проходимость авто, но и характеристики его разгона, так как тяга распределяется более равномерно, что снижает вероятность пробуксовки, а также улучшается управляемость автомобилем.

    Из чего состоит трансмиссия

    Современные производители, чаще всего используют механическую и автоматическую трансмиссии.

    Авто могут быть задне-, передне- и полноприводными, все зависит от того, на какие колеса передается усилие от двигателя.

    В зависимости от типа используемого привода, будет отличаться и состав элементов трансмиссии.

    Рассмотрим, из чего состоит трансмиссия заднеприводных авто, она включает такие элементы:

    • сцепление, оно служит для временного отключения двигателя от остальных составляющих, позволяет плавно переключаться и не допускает перезарузок других элементов указанной системы;
    • коробка передач позволяет менять направление и скорость и с ее помощью можно надолго отключать двигатель от трансмиссии;
    • кардан передает вращение от КПП на вал главной передачи;
    • главная передача помогает увеличить крутящий момент и распределить его на полуоси;
    • дифференциал служит для распределения усилия между колесами, благодаря чему, они могут вращаться с разной частотой, это надо во время выполнения поворота авто;

    В переднеприводных автомобилях такие составляющие данной системы как дифференциал и главная передача, размещены в коробке передач.

    У них есть ШРУСы, которые передают вращение на колеса. Обычно есть четыре шарнира, два из них внешние и два внутренние, между собой они соединены приводными валами.

    У авто имеющих полный привод, может постоянно работать передняя или задняя ось, а другая подключается по мере необходимости.

    Теперь вы знаете, что такое трансмиссия автомобиля простыми словами и не будете ее путать с коробкой передач, как это делают неопытные автолюбители.

    Гидромеханическая трансмиссия – это комбинированная система

    В данном случае, указанная система автомобиля имеет механическую и гидравлическую составляющие.

    Во время работы гидромеханической трансмиссии, происходит плавное и ступенчатое изменение крутящего момента и передаточного числа без участия водителя, которому остается только регулировать подачу топлива при помощи педали «газа».

    Гидромеханическая трансмиссия состоит из следующих элементов:

    1. коробка передач;
    2. гидротрансформатор, в автоматической КПП он выполняет роль сцепления;

    Именно он позволяет авто плавно передвигаться. Так как нет рывков, то и нет динамических нагрузок, что значительно увеличивает срок службы не только всех элементов трансмиссии, но и двигателя.

    Элементы трансмиссии автомобиля

    Водителю не надо постоянно переключаться, поэтому вождение автомобиля становится более комфортным, и он меньше устает.

    Такая конструкция позволяет эффективнее преодолевать заснеженные участки дороги и песок, за счет наличия устойчивой тяги и невысокой скорости вращения колес, увеличивается их сцепление с дорожным полотном.

    Устройство гидротрансформатора достаточно простое, в нем есть насосное колесо, которое обеспечивает связь указанного агрегата с мотором, турбинное – связывает его с первичным валом и реакторное, которое обеспечивает усиление крутящего момента.

    Турбины на 75% находятся в масле. Сначала крутящий момент от двигателя передается на насосное колесо, после чего к турбинному колесу начинает подаваться масло. За счет этого оно раскручивается, и вращение подается на вал КПП.

    Крутящий момент изменяется автоматически, в зависимости от нагрузки, он передается в КПП и за счет фрикционных устройств происходит переключение передач.

    Работа гидротрансформатора происходит вместе с планетарной КПП. Чаще всего производители гидромеханическую КПП снабжают именно планетарным механизмом.

    Основные плюсы автоматической коробки передач:

    • не надо проводить переключение передач вручную;
    • передача мощности от двигателя на колеса происходит равномерно и без рывков, за счет чего обеспечивается плавность движения;
    • увеличивается комфортность передвижения.

    Главным ее недостатком является сложность конструкции, большой вес и более высокая стоимость, а также сложность ремонта.

    Вывод

    Теперь вы знаете устройство и назначение трансмиссии, а также то, чем отличаются указанные системы у передне-, задне- и полноприводных автомобилей.

    Трансмиссия не коробка передач: что это такое в автомобиле

    Что такое трансмиссия у автомобиля? Трансмиссия – это механизмы, которые передают мощность от двигателя к колёсам, и заставляют их вращаться. Также эта конструкция отвечает за изменение направленности момента и его величины. Другими словами, и быстрая остановка во время поездки, и движение на задней передаче, и маневрирование возможны только благодаря этому механизму. Этим термином можно назвать всю систему, которая связывает мотор с ведущими колёсами, то есть сцепление, коробку передач и остальные элементы. На автомобильных заводах проектированием этих элементов для автомобилей занимаются лучшие инженеры. Трансмиссия должна соответствовать определённым требованиям:

    • максимальная передача мощности;
    • надежность;
    • простота управления автомобилем;
    • как можно меньший вес элементов.

    Когда механизм имеет высокий КПД и высокую надёжность, водитель может быть уверен, что купленное топливо используется по максимуму, а сама трансмиссия автомобиля не выйдет из строя. Управление трансмиссией также должно быть максимально простым, в противном случае увеличивается опасность попасть в ДТП из-за невнимательности водителя. От веса и габаритов конструкции зависит её стоимость для покупателя, поэтому производители стараются сделать механизм как можно меньше и легче. При работе трансмиссия автомобиля должна издавать минимум шума. Особенно это касается моделей, предназначенных для личного использования.

    Устройство

    При сгорании топливной смеси в двигателе образуется большое количество энергии, которую необходимо передать ведущим колёсам автомобиля. Самая простая конструкция трансмиссии автомобиля из возможных состоит всего из трёх элементов.

    Сцепление

    Этот механизм находится между двигателем и коробкой передач. Он задаёт плавное включение трансмиссии во время изменения числа передачи или резкого старта. Также механизм при необходимости отделяет на небольшое время остальную часть трансмиссии от двигателя. В большинстве автомобилей используется фрикционное сцепление, которое обеспечивает передачу мощности с помощью сил трения. Различают однодисковое, двухдисковое и многодисковое сцепление. Причём есть два варианта такого механизма – сухой и мокрый. В первом случае диски функционируют с помощью обычного трения, а во втором они работают в жидкости. Также существуют электромагнитный и гидравлический варианты этого механизма, но они не очень распространены. В большинстве современных автомобилей используется однодисковое сцепление с сухим типом трения.

    Сцепление состоит из двух дисков – ведущего и ведомого. В обычном состоянии они плотно прижаты друг к другу специальными пружинами под действием рычагов и нажимного подшипника. Благодаря этому они взаимодействуют друг с другом и передают полученную от сгорания топлива энергию дальше. Когда водитель нажимает на педаль сцепления, диски отсоединяются друг от друга, и передача энергии к трансмиссии прекращается. Не останавливается только вращение маховика под действием освобождённой энергии. Соответственно, движение автомобиля тоже останавливается.

    Для того чтобы транспортное средство поехало, водитель должен плавно отпустить педаль сцепления. Тогда диски снова придавятся друг к другу и продолжат передавать мощность.

    Коробка передач (КПП)

    Коробка передач отвечает за задний ход и скорость вращения колёс, а также позволяет отсоединять двигатель и трансмиссию друг от друга на длительный срок. Различают ступенчатые и бесступенчатые КПП. В ступенчатых механизмах изменение передачи происходит ступенчато, к таким конструкциям относятся механические и роботизированные КПП. Примером бесступенчатой коробки передач является вариатор. Если машина оборудована механической коробкой передач, то автомобилист должен самостоятельно переключать передачи с помощью специального рычага. КПП с таким строением отличаются простотой и надёжностью. На данный момент — это самая распространённая конструкция, но в последнее время среди автомобилистов набирает популярность автоматическая коробка передач.

    Роботизированные конструкции представляют собой простую КПП, в которой все необходимые действия автоматизированы и контролируются точной электроникой. Соответственно, водителю не нужно выжимать сцепление и переключать передачи. Такие КПП позволяют осуществлять более динамичный разгон и снижают расход топлива. В некоторых моделях установлено двойное сцепление, позволяющее переключать передачи без обрыва мощности.

    Комбинированные (автоматические) КПП сочетают в себе элементы двух вышеуказанных систем. АКПП имеют длительный эксплуатационный срок и рационально используют мощность двигателя. Недостатками конструкции является медленный разгон и повышенный расход бензина.

    Ведущий мост

    Мосты – опоры, на которых крепится рама машины. Мост может быть ведущим или ведомым. Соответственно, ведущий получает через остальную часть трансмиссии крутящий момент и заставляет колёса крутиться, а ведомый является простой опорой. Мосты бывают передними и задними, а у грузовых машин может быть ещё один мост – средний. Таким образом, трансмиссия вполне может состоять из трёх элементов. Но это примитивный вариант, который давно не используется. Сейчас устройство трансмиссии несколько сложнее. Для увеличения КПД в конструкцию добавляют дополнительные элементы.

    Дифференциал

    Дифференциал — это механизм с двумя степенями свободы. Грубо говоря, конструкция разделяет механическую энергию двигателя на два потока и ведёт их к колёсам. Дифференциал контролирует вращение колёс и не допускает проскальзывания шин на неровной поверхности. Польза дифференциала проявляется при движении по некачественной дорожной поверхности или во время гололёда, дождя или снега. В зависимости от колёсной формулы расположение этого механизма может отличаться. Основная характеристика дифференциала – коэффициент блокировки (КБ). Он показывает соотношение крутящего момента одного из колёс к этому же показателю другого колеса. От этого параметра зависит проходимость автомобиля, чем он больше – тем выше проходимость. У обычного симметричного дифференциала эта характеристика всегда равна 1, в случае же со специальными механизмами коэффициент может доходить до 5.

    Так что если кто-то спросит, из чего состоит трансмиссия, то можно сразу ответить.

    Классификация

    Существует 5 основных разновидностей трансмиссии. Самой популярной трансмиссией для легковых автомобилей является механическая система, остальные используются крайне редко из-за их особенностей. Рассмотрим характеристики каждой конструкции.

    Механическая

    Механические трансмиссии состоят только из шестерёнчатых или фрикционных элементов, что обеспечивает высокий КПД, небольшой вес конструкции, надёжность при эксплуатации и простоту обслуживания. Также такие механизмы отличаются компактностью. Недостатком же механической трансмиссии является неплавное переключение передаточного числа, из-за чего мощность двигателя не всегда используется рационально. К тому же, необходимость переключения рычага усложняет вождение транспортным средством. В случае со спортивными автомобилями эта проблема решается с помощью установки электронного переключателя передач, но такой способ слишком дорогой и не годится для массового использования.

    Гидромеханическая

    Данная КПП состоит из механизма для передачи момента и специального преобразователя. Трансмиссии этого типа применяются в тракторах, железнодорожной технике, а также как вспомогательный регулятор поворота в танкостроении. Из-за применения такой системы значительно уменьшается КПД двигателя, но увеличивается эксплуатационный срок поршневого мотора. Необходимость дополнительного питания трансмиссии и установки специальной системы охлаждения сильно увеличивает вес и габариты конструкции. Также гидромеханическая трансмиссия позволяет облегчить управление транспортным средством.

    Удаление царапин на кузове автомобиля без покраски.

    НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

    Гидростатическая

    Гидростатическая трансмиссия передаёт мощность двигателя с помощью ак­си­аль­но-плунжерных механизмов. Это позволяет разместить элементы трансмиссии далеко друг от друга и получить много степеней свободы. Часто применяется в катках для строительства дорог, металлорежущих станках, некоторых видах теплоходов. Требует серьёзного контроля за качеством используемой рабочей жидкости.

    Гидравлическая

    Сами гидравлические трансмиссии встречаются исключительно редко, поэтому таким термином часто обозначаются конструкции, в которых переключение передач осуществляется не механикой, а гидравлическими машинами. Эта система позволяет трансмиссии стабильно работать даже при очень больших крутящих моментах. Неудобство создаёт то обстоятельство, что перед работой необходимо установить гидромуфту для каждой передачи. Используется в железнодорожной технике.

    Электромеханическая

    Основной элемент электромеханической трансмиссии – тяговый электромотор. Также в неё входят генератор электрического тока, электрическая система контроля и провода, которые соединяют все части конструкции. Стоит отметить, что нередко в таких конструкциях используется несколько электромоторов для увеличения мощности.

    Такая трансмиссия автомобиля не очень распространена из-за серьёзных недостатков. Это очень большой размер и масса, а также высокая стоимость. Кроме этого, обычная механическая трансмиссия имеет больший КПД, чем электромеханический вариант. Тем не менее, электротехническая промышленность быстро развивается, и возможности таких механизмов постоянно увеличиваются. Сейчас электромеханическая трансмиссия используется в основном для армейских машин или тяжёлой техники вроде тракторов, троллейбусов, морских судов и некоторых военных машин.

    Остальные виды трансмиссий очень редко используются в автомобилях. Тем не менее, специалисты постоянно исследуют возможности разных видов механизмов этого типа. Даже если учёным и инженерам удастся придумать перспективную конструкцию, для разработки технологии производства и модернизации производственных линий потребуются годы.

    Зависимость трансмиссии от привода

    Для различных видов привода конструкция трансмиссии отличается. Так, в состав трансмиссии заднего привода входит:

    • коробка передач;
    • сцепление;
    • главная передача;
    • карданная передача;
    • полуоси;
    • дифференциал.

    В случае же с передним приводом, в трансмиссии отсутствует карданная передача и полуоси, но есть валы привода ведущих колёс. Задний привод считается более надёжным, чем передний, хотя многие специалисты отмечают, что такая конструкция требует больше топлива (грубо говоря, толкать вперёд сложнее, чем тянуть). Полный привод позволяет перераспределять силу тяги на разные колёса. Такие системы условно делятся на два вида.

    Подключаемая система

    В этом случае привод активируется водителем. Основной элемент такой конструкции – раздаточная коробка. Этот механизм позволяет равномерно распределять мощность двигателя между осями, даже если в машине установлены только межколёсные дифференциаторы.

    Постоянная система

    Автомобили с такой системой обязательно имеют межосевой дифференциал. Полный привод применяется для обеспечения более динамичного разгона автомобиля и лучшей управляемости. Трансмиссия – один из важнейших элементов автомобиля. Этот механизм передаёт энергию от двигателя к ведущим колёсам и приводит их в движение. Чтобы можно было в любой момент остановить машину, не выключая двигатель, в системе предусмотрено сцепление. Тип трансмиссии определяет плавность разгона и расход топлива. В автомобилях с автоматической или роботизированной коробкой передач нет педали сцепления, при необходимости оно активируется в автоматическом режиме сложной электроникой.

    Оцените статью: (2 оценок, среднее: 5,00 из 5) Загрузка.

    http://inter-moto.ru/blog/elementy-transmissii-avtomobilya.html

  • Оставьте ответ

    Ваш адрес email не будет опубликован.

    X
