Шасси автомобиля и все,что нужно об этом знать

Шасси автомобиля и все,что нужно об этом знать

Содержание

Шасси автомобиля и все,что нужно об этом знать.

Шасси автомобиля и все,что нужно об этом знать

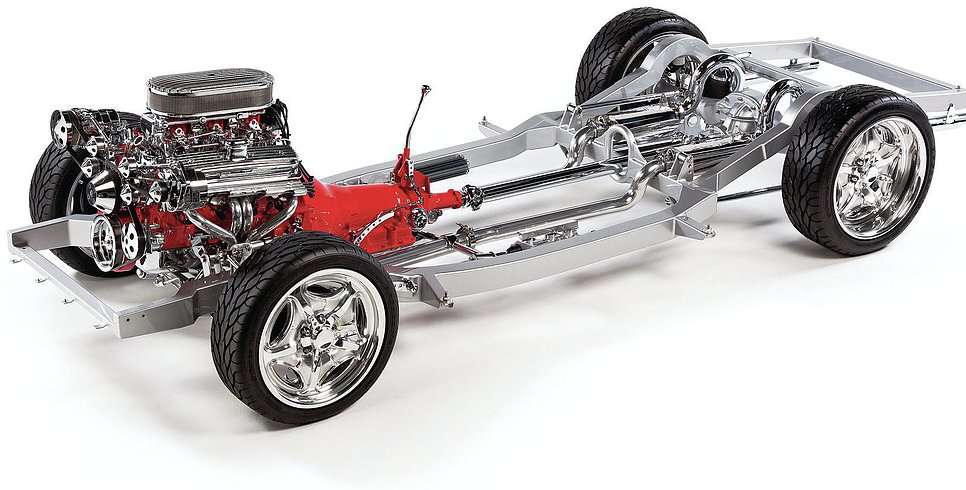

Любое транспортное средство, независимо от его типа и назначения, состоит из трех основных частей: двигателя, кузова и шасси. Шасси автомобиля — это система, состоящая из собранных воедино узлов ходовой части, трансмиссии и механизма управления. Она является одной из самых важных частей транспортного средства, так как позволяет обеспечить восприятие и передачу всех сил, которые действуют на него во время движения.

Функции шасси

Элементы подвески ходовой части снижают нагрузки и компенсируют колебания при движении по ухабистой дороге и бездорожью. Подрамник позволяет установить на шасси кузов, двигатель и другие агрегаты. Передний и задний мосты посредством колес передают вращательное движение и таким образом обеспечивают движение автомобиля.

Первые автомобили, выпускаемые в прошлом столетии, имели некоторое отличие от тех, которые сегодня ездят по дорогам. Все автомобили — и легковые, и грузовые — раньше имели раму, на которую устанавливались все агрегаты и узлы (кузов, трансмиссия, двигатель и т. д.). С течением времени рамное шасси автомобиля осталось только у грузовиков и автобусов. В легковых же автомобилях функции рамы начал выполнять кузов.Шасси автомобиля и все,что нужно об этом знать

СИСТЕМАТИЗАЦИЯ ШАССИ

Таким макаром, можно выделить две разные схемы шасси тс.

  • Рамное шасси, которое в общем случае представляет собой несколько крепких балок, на которые инсталлируются все узлы автомобиля. Такая конструкция позволяет автомобилям перевозить огромные грузы и просто управляться с разными динамическими нагрузками.
  • Несущий кузов. В погоне за уменьшением веса легковых автомобилей все функции рамы были переопределены на кузов. Такая рама не позволяет перемещать огромные грузы, но в то же время обеспечивает больший комфорт и скорость движения.

Зависимо от предназначения автомобиля, могут употребляться последующие виды конструкций:

  • лонжеронные;
  • хребтовые;
  • периферийные;
  • вильчато-хребтовые;
  • решетчатые.

ДЛЯ ЧЕГО НУЖНО ШАССИ?

Благодаря шасси и элементам подвески, которые входят в состав ходовой части, происходит понижение нагрузок и компенсация колебаний во время движения транспортного средства по неровной дороге и бездорожью. Благодаря подрамнику, который входит в состав шасси, инженеры получили возможность устанавливать на шасси кузов, силовой агрегат, трансмиссию и прочие агрегаты. За счет фронтального и заднего мостов посредством передачи крутящего момента на колеса происходит движение авто.

Когда-то все автомобили (и легковые и грузовые) имели раму, чего не скажешь о нынешних авто. На раму устанавливался кузов, двигатель, трансмиссия, а также навесное оборудование ходовой части. Со временем производители авто поняли то, что в раме для легковушек нет необходимости, и все функции рамы стал выполнять модифицированный кузов. А рама стала уделом тяжелых внедорожников (рамников) и грузовых авто.Шасси автомобиля и все,что нужно об этом знать

Составные элементы шасси

Классический комплект автомобильного или колесного тракторного шасси состоит из следующих агрегатов.

Трансмиссия

Она включает в себя сцепление, КПП, карданную передачу, полуоси, главную передачу, дифференциал. Для машин с полным приводом в трансмиссию включается раздаточная коробка.

Сцепление. В схеме трансмиссии ТС находится непосредственно в контакте с маховиком двигателя и в нужное время отключает соединение с коленвалом, прекращая передачу крутящего момента на шестеренки коробки передач.

Конструктивно сцепление бывает «сухим» (на автомобилях и тракторах фрикционные диски работают в воздушной среде) и «мокрым» (работающее в масляной ванне, такой тип стоит на мотоциклетных движках с поперечным расположением). Также оно бывает однодисковым — на легковых автомобилях и малых грузовиках, или двухдисковым — на тяжелых грузовиках и тракторах.

Коробка переключения передач. КПП бывают механические, полуавтоматические и автоматические. Коробка передач служит для обеспечения оптимального режима работы двигателя на средних оборотах коленчатого вала, при разных скоростях движения транспорта и при разных условиях движения (дорога, бездорожье). Обеспечивается это путем изменения угловой скорости и как следствия, крутящего момента, на выходном валу КПП, по отношению к входному валу. Достигается это за счет использования шестерней с различными передаточными числами.

Раздаточная коробка. Служит для распределения крутящего момента между ведущими осями автомобиля и для повышения крутящего момента.

Дифференциал. Механическое устройство, которое распределяет крутящий момент от входного вала (карданного вала), на приводные валы колес (полуоси). Бывает блокируемый и не блокируемый.

Шасси грузовых автомобилей

Наиболее распространенными считаются лонжеронные рамы. Они представляют собой две продольные балки, соединенные поперечинами. Форма таких балок может быть совершенно разной: трубчатой, Х- или К-образной. В наиболее нагруженной части рама имеет увеличенное сечение швеллера. Параллельная схема лонжеронов (балки располагаются на равном расстоянии на всем протяжении шасси) применяется на грузовых автомобилях.

В легковых автомобилях повышенной проходимости могут применятся лонжероны, которые имеют некоторое расхождение осей как в горизонтальной, так и в вертикальной плоскости. Хребтовая рама представляет собой одну несущую продольную балку, на которую крепятся поперечины. Зачастую эта балка имеет круглое сечение, благодаря чему в ней могут размещаться элементы трансмиссии. Такая рама обеспечивает большую стойкость к кручению, чем лонжероны. Также использование шасси хребтового типа предполагает использование независимой подвески всех колес. Вильчато-хребтовая рама имеет разветвление продольной балки в задней или передней части. То есть она совмещает в себе лонжероны и хребтовую балку. Остальные типы рамы шасси не используются для грузовых автомобилей. Шасси автомобиля и все,что нужно об этом знать

Достоинства и недостатки шасси наземного ТС

Современные ТС, будь то автомобиль, трактор или специальное самоходное устройство оснащается шасси, которое укомплектовано по последнему слову конструкторской мысли.

Положительным качеством шасси современных автомобилей является их высокая надежность и ресурс агрегатов, который позволяет без замены им работать не один десяток тысяч километров. А использование в виде опоры землю, дает ТС на базе данного шасси перемещать огромные грузы, на большие расстояния с малой затратой топлива и оптимальной скоростью.

Основным недостатком шасси наземных ТС является отсутствие универсальности при переходе работы из одной среды в другую.

Факторы, влияющие на изменения в конструкции шасси ТС

Шасси наземных транспортных средств изменялись с самого момента их изобретения и установки на повозки. Вначале это касалось облегчения конструкции колеса. В деревянном круге делались пропилы для облегчения конструкции. С появлением металлических спиц их стали устанавливать в колеса. С изобретением подшипников они стали устанавливаться на оси для облегчения вращения колеса и увеличения срока службы колесной оси.

Кузов на каретных повозках вначале подвешивали на ремнях или на цепях. Затем на них принялись устанавливать подрессоренную подвеску в виде пружин, которые стали устанавливать и на другие повозки, если такое желание высказывал хозяин. В начале XIX века была изобретена рессора. Их сразу же стали устанавливать на кареты и другие повозки. В период безраздельного господствования гужевого транспорта многие части шасси ТС изготавливались из дерева.

Такая тенденция сохранялась и при производстве первых самоходных колясок. Однако с развитием автомобильного транспорта изменялся подход к обеспечению безопасности водителя во время езды. Деревянные детали менялись на металлические. Мягкость хода на первых моделях автомашин обеспечивалась за счет рессор и пружин. С появлением амортизаторов их стали устанавливать в подвеску машин.

На современных автомобилях все силовые элементы конструкции шасси ТС изготавливаются из качественной стали. В элементах крепления рессор и в пружинах устанавливают резиновые или пластиковые отбойники, а некоторые элементы подвески, типа шаровых опор, закрывают резиновыми пыльниками.

Дальнейшее развитие элементов шасси приведет к использованию в конструкции новых конструктивных материалов, такие как композитные материалы и нано-материалы, которые будут способны восстанавливать свою структуру. А в системе подвески претерпит изменение связи, т.е. переход от механической связи подвески к магнитной и электромагнитной подвески.

Читать статью  Трансмиссия автомобиля: виды, неисправности

Основные части автомобиля и их назначение – —

  • Автолюбителям
  • Аэрография
  • Кузов
  • Покраска
  • Разное
  • Ремонт
  • Тюнинг

Назначение автомобиля, его основные составные части и их функции

Назначение автомобиля, его основные составные части и их функции

Автомобиль-это самодвижущаяся машина, предназначенная для перевозки по безрельсовому пути пассажиров, различных грузов или специального оборудования, а также для буксировки прицепов.

Основные части авто: двигатель, трансмиссия, ходовая часть, кузов, механизмы управления и вспомогательное оборудование.

Двигатель преобразует хим. энергию топлива, сгорающего в цилиндрах, в тепловую энергию, а затем при помощи КШМ- в механическую, который приводит во вращение ведущие колеса автомобиля.

Трансмиссия служит для передачи вращающегося момента от коленчатого вала двигателя к ведущим колесам автомобиля и изменения его величины и направ.

Ходовая часть преобразует вращательное движение ведущих колес в поступательное движение автомобиля.

Кузов служит для размещения водителя, пассажиров и грузов.

Механизмы управления предназначены для управления автомобилем.

Вспомогательное оборудование это лебедка, тягово-сцепное устройства и д.р.

2)Общие и специальные требования к конструкции АТС

Безопасность авто одно из более важных качеств. Безопасность условно делят на активную, пассивную, экологическую. Активная безопасность обеспеч. Теми св-ми и качеств. Конструкциями которые помогают водителю предотвратить ДТП

К ним относят тормозные св-ва, устойчивость, управляемость, маневренность, система внешних световых приборов, эргономические св-ва.

Пассивная безопасность-это св-во авто. Снижающие тяжесть последствий ДТП. К Ним относят Травмобезопасность внешних форм авто, ударные св-ва кузова, травмобезопасность элементов интерьера, пожарная безопасность, ремни безопасности и подголовники.

Экологическая безопасность— это св-во снижать степень отрицательного влияния на окружающую среду. Вред наносит атмосфере оксид азота, диоксид углерода (CO,CO2) а также шум, вибрация, радиопомехи, уничтожение флоры и фауны.

Проходимость (профильная, опорная). Профильная проходимость характер. Способность авто преодолевать неровности пути. Опорная проходимость определ. Способность авто двигаться по грунтовым, заснеженным и др дорогам.

Эргономические показатели – это конструктивные особенности авто обеспечивающие легкость управления. Делятся. Гигиенические учитыв особенности рабочего места водителя. Санитарные нормы по шуму, вибрации температуре в кабине. Антропометрические показатели они характер степень удобства рабочего места и органов управления авто. (поза водителя).

Физиологические-снижение усилий на органы управления.

Признаки классификации и индексации автомобилей.

В основу классификации и системы обозначения отечественные автотранспортные средства положены следующие признаки: вид автотранспортного средства (подвижной состав), основной технический параметр (масса, мощность, габаритные размеры), тип кузова, назначение, колесная формула, тип двигателя.

Автомобили делятся на 1-пассажирские 2-грузовые 3-специальные

К пассажирским относят легковые, автобусы. К грузовым грузовые и тягачи. К специальным это авто с установленным на них специальным оборудованием.

Легковые авто классифицируются.

–по рабочему объёму цилиндров 1.особа малый класс до 1,099л 2.малый класс от 1,1 до 1,799 л 3.Средний класс от 1,8 до 3,499л 4.Большой класс от 3.5 л 5.высший не регламентируется.

— по типу кузова. 1. Закрытые кузова (лимузин, седан, купе) 2.полностью открытые (фаэтон, родстер) 3.грузопассажирские (универсал, хэтчбек, пикап)

-по габаритной длине: 1. особо малый до 5м 2.малый класс 6-7.5м 3.Средний 8.5-10м 4.большой 11-12м 5. Особо большой 13-16м

Классификация грузовых автомобилей.

-в зависимости от полной массы — это массы авто с грузом и водителем.

1.класс до1, 2 тонн 2.2-8т 3.8-14т 4.14-20т 5.14-20т 6.20-40т

-по назначению 1.общего назначения 2. Специализированные.

-в зависимости от нагрузки на основную ось. 1.дорожные до 100кН 2.внедорожные более 100кН.

-по колёсной формуле 1.4×2 2.4×4 3.6×6 4.6×4

-по виду топлива 1.бензиновые 2.дизельные 3. газоболонные 4.газотурбинные

Первая цифра обозначает класс, вторая эксплуатационное назначение авто. 1-легковой 2-автобус 3-грузовой бортовой 4-седельные тягачи 5-самосвал 6-цистерна 7-фургон 8-резерв 9-специальные авто. Третья и четвертая номер модели пятая модификация модели шестая авто идет на экспорт.

Агрегаты автомобиля и их назначение.

Двигатель преобразует хим. энергию топлива, сгорающего в цилиндрах, в тепловую энергию, а затем при помощи КШМ — в механическую, который приводит во вращение ведущие колеса автомобиля.

Трансмиссия служит для передачи вращающегося момента от коленчатого вала двигателя к ведущим колесам автомобиля и изменения его величины и направ.

Ходовая часть преобразует вращательное движение ведущих колес в поступательное движение автомобиля.

Кузов служит для размещения водителя, пассажиров и грузов.

Механизмы управления предназначены для управления автомобилем.

Схема и составные части системы питания двигателя, работающего на сжатом и сниженном газе.

Компоновочная схема системы работающей на сжатом газе: баллон →подогреватель→ редуктор высокого давления→ редуктор низкого давления→ смеситель-карбюратор. При работе на сжиженном газе компоновочная схема такая: баллон→ испаритель → редуктор низкого давления→ смеситель-карбюратор. Каждый двигатель, работающий на газе, имеет дополнительно обычную бензиновую систему как резервный вариант.

Система питания дизельного двигателя, устройство, работа. Требования к очистке топлива и воздуха.

Система питания дизеля служит для подачи в цилиндры двигателя воздуха и топлива и отвода отработавших газов. Топливо подается под большим давлением, в определенные моменты и в определенном количестве в зависимости от нагрузки двигателя. Двигатель ЯМЗ-236. Система питания дизеля состоит из систем подачи воздуха, подачи топлива и выпуска отработавших газов. В систему питания четырехтактного дизеля входят топливный бак, фильтры грубой и тонкой очистки топлива, топливоподкачивающий насос, топливопроводы, форсунки, топливный насос высокого давления с всережимным регулятором, воздухоочиститель и другие приборы и детали. Рассмотрим путь топлива в системе питания. Из бака через фильтр грубой очистки по топливопроводу топливо поступает к топливоподкачивающему насосу, от которого подается по топливопроводу к фильтру тонкой очистки, а по топливопроводу к насосу высокого давления. Насос по топливопроводам высокого давления подает топливо в форсунки в соответствии с порядком работы цилиндров двигателя. Требования. Смесеобразование должно обеспечивать равномерное перемешивание топлива с воздухом, постепенное сгорание топлива во времени, полное использование всего воздуха в камере сгорания при минимальном возможном значении α, а также максимально мягкую работу дизеля.

Топливный насос высокого давления (ТНВД), назначение, устройство, работа.

Насосы высокого давления серии 33. Это насосы V-образной конструкции с углом развала между рядами секции 75 0 .Диаметр плунжера 10 мм. Его ход 11мм. В гнездах алюминиевого корпуса насоса установлено восемь насосных секций, каждая на конкретный цилиндр. Секция состоит из корпуса, втулки, и плунжера. Корпус и втулка зафиксированы штифтом, В корпусе выполнено два канала, сообщающиеся с впускным и перепускным окнами втулки. Штуцером притягивают к корпусу нагнетательный клапан золотникового типа. Корпус секции крепят к корпусу насоса гайками. Плунжер установлен в поворотную втулку, которая через штифт соединена с рейкой управления подачей топлива. Рейки правого и левого рядов соединены между собой двуплечим рычагом и движутся синхронно в разные стороны. Движение плунжера вверх обеспечивает кулачок кулачкового вала через роликовый толкатель, а обратно — пружина. Пружина упирается в тарелку, под которой находится регулировочная пята толкателя, К передней крышке ТНВД прикреплен подкачивающий насос низкого давления поршневого типа с приводом от эксцентрика кулачкового вала. Крышка закрывает шестерни привода насоса. Смазочная система насоса-централизованная от смазочной системы двигателя. Цикловая подача каждой секцией регулируется поворотом корпуса секции, для чего в его фланец выполнены прорези. Изменение подачи сразу всеми секциями производится изменением положения рейки. Угол опережения начала подачи регулируют заменой пяты толкателя, который выпускаются 18 размеров по толщине.

Тепловой баланс

Теплота, образующаяся при сгорании топлива в цилиндрах двигателя, расходуется на полезную работу и отдель­ные виды потерь. Это распределение называется внешним тепло­вым балансом. Характер распределения теплоты сгорания по со­ставляющим внешнего теплового баланса определяется видом и особенностями рабочего цикла, а также геометрическими разме­рами цилиндропоршневой группы, конструкцией деталей и систе­мы охлаждения.

Внешний тепловой баланс в целом и его отдельные составляю­щие в частности позволяют оценить показатели теплонапряжённости деталей двигателя, рассчитать систему охлаждения опреде­лить резервы в использовании теплоты отработавших газов и пути повышения экономичности двигателя.

Тепловой баланс можно также определить в процентах по от­ношению ко всему количеству теплоты, выделяемой при сгорании топлива:

Читать статью  Диагностика трансмиссии Mazda Tribute (Мазда Трибьют) - автосервис Mazda

Вентиляция картера

Смазочная система ЗИЛ

Смазочная система двигателя комбинированная: масло подается под давлением и разбрызгиванием. Охлаждается масло в радиаторе.

Вентиляция картера — принудительная, открытая, с отсосом картерных газов во впускной трубопровод двигателя под карбюратор через специальный клапан , сообщающийся с внутренней полостью двигателя.

Масляный насос — двухсекционный, шестеренный. Верхняя секция масляного насоса подает масло в смазочную систему двигателя и центрифугу, а нижняя секция — в масляный радиатор. Редукционный клапан верхней секции насоса отрегулирован на давление 0,32 . 0,40 МПа (3,2 . 4 кгс/см2). Перепускной клапан нижней секции масляного насоса отрегулирован на давление 0,12 . 0,15 МПа (1,2 . 1,5 кгс/см2).

Масляный радиатор — воздушного охлаждения, из оребренной алюминиевой трубки, установлен перед основным радиатором системы охлаждения двигателя. Масляный радиатор должен быть постоянно включен, и отключать его следует только при температуре окружающего воздуха ниже 0 °С.

Фильтр очистки масла— центробежный, с реактивным приводом (полнопоточная центрифуга), включен в смазочную систему последовательно, ротор вращается под действием реактивной силы, создаваемой струями масла, вытекающими через два сопла.

Назначение автомобиля, его основные составные части и их функции

Автомобиль-это самодвижущаяся машина, предназначенная для перевозки по безрельсовому пути пассажиров, различных грузов или специального оборудования, а также для буксировки прицепов.

Основные части авто: двигатель, трансмиссия, ходовая часть, кузов, механизмы управления и вспомогательное оборудование.

Двигатель преобразует хим. энергию топлива, сгорающего в цилиндрах, в тепловую энергию, а затем при помощи КШМ- в механическую, который приводит во вращение ведущие колеса автомобиля.

Трансмиссия служит для передачи вращающегося момента от коленчатого вала двигателя к ведущим колесам автомобиля и изменения его величины и направ.

Ходовая часть преобразует вращательное движение ведущих колес в поступательное движение автомобиля.

Кузов служит для размещения водителя, пассажиров и грузов.

Механизмы управления предназначены для управления автомобилем.

Вспомогательное оборудование это лебедка, тягово-сцепное устройства и д.р.

2)Общие и специальные требования к конструкции АТС

Безопасность авто одно из более важных качеств. Безопасность условно делят на активную, пассивную, экологическую. Активная безопасность обеспеч. Теми св-ми и качеств. Конструкциями которые помогают водителю предотвратить ДТП

К ним относят тормозные св-ва, устойчивость, управляемость, маневренность, система внешних световых приборов, эргономические св-ва.

Пассивная безопасность-это св-во авто. Снижающие тяжесть последствий ДТП. К Ним относят Травмобезопасность внешних форм авто, ударные св-ва кузова, травмобезопасность элементов интерьера, пожарная безопасность, ремни безопасности и подголовники.

Экологическая безопасность— это св-во снижать степень отрицательного влияния на окружающую среду. Вред наносит атмосфере оксид азота, диоксид углерода (CO,CO2) а также шум, вибрация, радиопомехи, уничтожение флоры и фауны.

Плавность хода от этого зависит физическое состоянии чел.

Проходимость (профильная, опорная). Профильная проходимость характер. Способность авто преодолевать неровности пути. Опорная проходимость определ. Способность авто двигаться по грунтовым, заснеженным и др дорогам.

Эргономические показатели – это конструктивные особенности авто обеспечивающие легкость управления. Делятся. Гигиенические учитыв особенности рабочего места водителя. Санитарные нормы по шуму, вибрации температуре в кабине. Антропометрические показатели они характер степень удобства рабочего места и органов управления авто. (поза водителя).

Физиологические-снижение усилий на органы управления.

Основные части автомобиля и их назначение

Любой автомобиль, будь то легковой или грузовой, заводского серийного производства или уникальной ручной сборки, состоит из трех основных частей: кузова, шасси и двигателя.

Двигатель – это «сердце» автомобиля, его главная и самая важная часть. В цилиндрах двигателя происходит сгорание топлива, высвободившаяся при этом энергия приводит в движение поршни, которые толкают коленчатый вал, который, в свою очередь, приводит в движение колеса автомобиля.

Шасси автомобиля – это целая система, объединяющая в себе механизмы, которые передают энергию двигателя к ведущим колесам. Шасси состоит из трансмиссии, ходовой части и механизмов управления.

Задачей трансмиссии является передача энергии от двигателя к колесам. Трансмиссия состоит из коробки передач (бывает механической и автоматической – с автоматическим переключением передач без участия водителя), сцепления, полуоси и дифференциала.

Ходовая часть автомобиля конструктивно напоминает платформу, на которой стоит весь автомобиль. Она складывается из рамы, переднего и заднего моста, подвесок и колес.

Механизмы управления, как видно из названия, призваны осуществлять управление автомобилем. К таким механизмам относятся рулевое управление (позволяет задавать направление движения автомобиля) и тормозная система (позволяет управлять скоростью движения, осуществлять принудительную остановку автомобиля и удерживать машину на месте).

Помимо всех вышеперечисленных механизмов в автомобилях установлено дополнительное электрооборудование, которое помогает осуществлять и контролировать работу автомобиля, а также делает более комфортным нахождение в салоне.

Кузов автомобиля – это своего рода оболочка, в которой размещаются двигатель и другие внутренние механизмы машины, обстановка салона, водитель и пассажиры, а также перевозимые грузы. От вида кузова и его конструктивных особенностей зависит внешний вид автомобиля и особенности его модели. Например, грузовые автомобили имеют кабину водителя и отдельно от нее – грузовую платформу. В автобусах основную часть пространства кузова занимает салон с пассажирскими местами, а в легковых автомобилях кузов одновременно является основанием для установки рабочих механизмов, пространством для грузов, водителя и пассажиров.

Основные устройства и конструкция автомобиля

Современный автомобиль напичкан множеством примочек и апгрейдов. В этой статье мы попробуем разобраться во внутренностях автомобиля, а именно, в его устройстве и конструкции. Какие детали служат для комфорта, какие необходимы для езды, а какие – для безопасности. Ниже представлен список комплектующих, на которые можно разделить все устройства и кузовные части автомобиля:

  1. Несущая конструкция автомобиля.
  2. Трансмиссия.
  3. Электрооборудование.
  4. Двигатель.
  5. Ходовая часть.
  6. Система управления автомобилем.

Далее рассмотрим все эти разделы более подробно.

Шасси автомобиля и все,что нужно об этом знать

Общие сведения об устройстве автомобиля

Несущая система автомобиля

Она является скелетом автомобиля, к которому в последующем крепятся все детали. Именно от нее зависит срок службы автомобиля, и именно на несущую систему приходятся все нагрузки, которым подвергается автомобиль во время движения. Отсюда и ценовое соотношение если определить стоимость всего автотранспорта в 100%, то 50% будет приходиться именно на эту систему. Условно ее можно разделить на несколько видов:

  1. Рамная несущая система. Преимущество этой системы в простоте, как производства, так и ремонта. Кроме того, рамная несущая система позволяет выпускать шасси, различные по модификации автомобиля.
  2. Кузовная несущая система. Данная система позволяет понизить массу автомобиля, снизить центр тяжести, а значит, повысить устойчивость при движении. Есть, конечно, у нее и недостаток – это достаточно плохая изоляция шумов извне.
  3. Рамно-кузовная система. Применяется исключительно на автобусах. Состоит из соединенных между собой деталей рамы и кузова. Является довольно простой при ремонте и производстве.

Шасси автомобиля и все,что нужно об этом знать

Схема трансмиссии заднеприводного автомобиля

Важность трансмиссии

Следующий элемент, который мы рассмо

Общее устройство грузового автомобиля | Теория

Независимо от особенностей конструкции грузовой автомобиль состоит из трех основных частей: двигателя, кузова, шасси.

Двигатель

Двигатель — источник механической энергии, необходимый для движения автомобиля. В двигателе внутреннего сгорания тепловая энергия, получаемая при сгорании топлива в его цилиндрах, преобразуется в механическую работу.

На автомобилях применяются двигатели внутреннего сгорания с искровым зажиганием и с самовоспламенением, а также электрические.

Кузов

Кузов — часть автомобиля, предназначенная для размещения груза или для размещения водителя и пассажиров. Кузов состоит из кабины 1 и грузовой платформы 2. К нему относят также капот, облицовку и крылья.

Шасси

Шасси — опорное устройство, необходимое для передвижения автомобиля. В шасси входят все механизмы и агрегаты, предназначенные для передачи усилия от двигателя на ведущие колеса, а также для управления и передвижения автомобиля.

Шасси включает в себя:

  • трансмиссию
  • ходовую часть
  • рулевое управление
  • тормозную систему

Трансмиссия представляет собой совокупность механизмов, передающих вращающий момент от коленчатого вала двигателя к ведущим колесам, а также изменяющих вращающий момент и частоту вращения ведущих колес по величине и направлению.

Трансмиссия состоит из:

  • сцепления 3
  • коробки передач 4
  • карданной передачи 5
  • ведущего моста 6

Рис. Составные части автомобиля: 1 — кабина; 2 — грузовая платформа; 3 — сцепление; 4 — коробка передач; 5 — карданная передача; 6 — ведущий мост.

Сцепление необходимо для кратковременного разъединения двигателя и трансмиссии при переключении передач и для плавного их соединения при трогании с места.

Читать статью  Раздаточная коробка ГАЗ 66: устройство, схема переключения

Коробка передач (КП) предназначена для изменения вращающего момента на ведущих колесах, скорости и направления движения автомобиля путем ввода в зацепление различных пар шестерен.

Карданная передача служит для передачи вращения от вала коробки передач к ведущему мосту под некоторым углом.

Ведущий мост состоит из механизмов, с помощью которых происходит увеличение вращающего момента и вращение валов передается к ведущим колесам под прямым углом.

Ходовая часть предназначена для передвижения автомобиля. Вращательное движение ведущих колес при их сцеплении с поверхностью грунта преобразуется в поступательное движение автомобиля.

Рулевое управление необходимо для изменения направления движения автомобиля.

Тормозная система служит для замедления скорости движения и остановки автомобиля.

Общее устройство автомобиля

Общее устройство автомобиля

Общее устройство и принцип работы легкового автомобиля по структурной схеме

Состав и принцип работы современных легковых автомобилей, передне-приводных, заднеприводных и полноприводных в общем одинаковы.

Общее устройство автомобиля

Структурная схема заднеприводного автомобиля показана на рис. 6.1.1.

В состав автомобиля входят:

  • двигатель 1;
  • силовая передача или трансмиссия, в состав которой входят: сцепление 5, коробка передач 7, карданная передача 8, главная передача и дифференциал 11, полуоси 10;

Шасси автомобиля и все,что нужно об этом знать

Рис. 6.1.1. Структурная схема заднеприводного автомобиля: 1 — двигатель; 2 — педаль подачи топлива; 3 — генератор; 4 — педаль сцепления; 5 — сцепление; 6 — рычаг переключения передач; 7 — коробка переключения передач; 8 — карданная передача; 9 — колесо; 10 — полуоси; 11 — главная передача и дифференциал; 12 — стояночный (ручной) тормоз; 13 — основная тормозная система; 14 — стартер; 15 — электропитание от аккумулятора; 16 — подвеска; 17 — рулевое управление; 18 — гидромагистраль

двигатель, ходовая, электрика, трансмиссия, управление

Из каких важных блоков состоит автомобиль, их назначение, роль в работе машины? Это вопросы, возникающие у новичков, недавно севших за руль, столкнувшихся с необходимостью изучения его устройства. Вопросов много, они сложны, но интересны. Попробуем дать краткие, но исчерпывающие ответы.

Ежедневно жители города, даже небольшого, сталкиваются с потоком транспорта. Обыватели, далёкие от самостоятельных поездок на машине, не задумываются об её устройстве.

Им кажется, что автомобили (от легкового до автобуса) сделаны по одному принципу, состоят из сходных модулей. Начиная приобретать первый опыт вождения, человек осознаёт, что все они разные.

Легковой автомобиль

Какие узлы автомобиля может назвать дилетант? Как правило, его фантазия не заходит дальше, чем: кузов, двигатель, колёса, салон. Реальное устройство значительно сложней. Основными блоками являются:

1. Жёсткая (несущая) основа.
2. Двигатель.
3. Трансмиссия.
4. Ходовая система.
5. Электрические узлы.
6. Управление.

Этот короткий список будет выглядеть гораздо внушительней в развёрнутой форме. Рассмотрим назначение его главных составляющих более конкретно.

Несущая основа (конструкция)

Значение узла сложно переоценить. Без него не может существовать автомобиль. Все прочие детали устанавливаются, крепятся на основу, связывающую, объединяющую их. Существует 2 типа конструкций (несущих):

— на основе тяжёлой металлической рамы;
— несущий кузов.

Оба варианта имеют право существовать, являясь одним из основных блоков авто, добавляя ему ряд плюсов или минусов.

Автомашины, изготовленные по рамному принципу способны вынести большие нагрузки. Особенностью таких версий легковых (или грузовых) машин считается многофункциональность их рамы, которую можно применять для различных модификаций автомобилей, оставляя её в неизменном виде. Другое преимущество – простота замены деталей, ремонта.

Кузовная система, предполагает отсутствие рамы. Её функции отданы кузову. Являясь более распространённой для легковых машин, такая конструкция не лишена изъянов.

Кузов несёт здесь вес всех закреплённых на нём деталей, получает удары от столкновений, подвержен испытаниям неровностями дорог, вибрацией. Выполненный из тонкого металла он оказывается под ударом сложных факторов. Положительный момент такого устройства автомашины — её лёгкость. Основная масса расположена низко, что даёт дополнительную устойчивость на трассе.

Двигатель

Сложный узел, включающий множество деталей, дающий жизнь авто – его мотор. Он производит энергию, вращающую колёса. Двигатели удобно классифицировать по типу потребляемого ими топлива:

Хотя газ и дизельное топливо делают эксплуатацию машины более экономной, бензиновые двигатели остаются самыми распространёнными с момента появления автомобиля по сегодняшний день.

Шасси автомобиля и все,что нужно об этом знать

Существуют отдельные модификации, использующие несколько видов топлива. Концептуальной моделью современности считается конструкция, двигатель внутреннего сгорания в которой заменили аккумуляторные батареи и электрический мотор.

В первых моделях бензиновых двигателей запуск обеспечивался вращением ручки. Этот способ давно забыт. Его сменили электрические стартёры, дающие искру зажигания для топливной смеси.

Трансмиссия

Функцию передачи, полученной от двигателя энергии к деталям, которые обеспечат передвижение машины, выполняет блок трансмиссии. В зависимости от привода машины (передний либо задний) трансмиссионная система имеет отличительные особенности.

Например, трансмиссия машины с передним приводом состоит из деталей:

1. Сцепление.
2. Коробка передач.
3. Приводные валы передние.
4. Шарниры угловых скоростей.
5. Дифференциал.
6. Основная передача (главная).

Транспортное средство с установленной под капотом трансмиссией и двигателем можно считать мощным автомобилем.

Ходовая часть

Данный блок элементов, кроме колёс и способа управления ими (числа ведущих среди общего количества колёс автомобиля), включает подвеску.

Существует большое число вариантов автомобильных подвесок. Все они разработаны для выполнения сходных задач. Функции согласования колёс и несущей системы машины, уменьшения вибрации отданы этому агрегату.

Электрические узлы и управление

К разделу электрооборудования автомашины относят: стартеры, аккумуляторы, генераторы. Кроме перечисленных деталей, систему дополняют кондиционеры, стереосистемы, прочие приборы потребления электроэнергии. От качества, надёжности данных блоков зависит работоспособность всего транспортного средства:

1. Хороший аккумулятор гарантирует быстрый, надёжный запуск двигателя в любую погоду.

2. Без исправного, проверенного стартера не появится искра, запускающая двигатель.

3. Только исправная работа генератора может гарантировать качественный заряд аккумуляторной батареи, работу всех бортовых систем во время движения машины.

Шасси автомобиля и все,что нужно об этом знать

Особая роль отводится управлению автомобилем. Помощь водителю здесь оказывают бортовые компьютеры, установленные на новых авто.

Сложные электронные системы собирают информацию о состоянии каждого узла, анализируют её, сообщают водителю результаты. Решение главных задач управления по-прежнему принадлежит человеку за баранкой, способному точно реагировать на изменения ситуации на полосах движения дороги. Основа системы, управляющей автомобилем, осталась прежней:

1. Корректировка направления движения (рулевое управление).

2. Согласование скоростного режима (система тормозов).

Все перечисленные агрегаты и узлы имеют сложное строение, выполняют множество функций. За время развития автомобильного транспорта они претерпели огромные изменения. Однако их внутренние модернизации направлены на изменение скорости передвижения, улучшение качественных характеристик работы машины, комфорта пассажиров.

Как устроен автомобиль? Часть 1 — двигатель, трансмиссия znamus.ru

Как устроен автомобиль?

Шасси автомобиля и все,что нужно об этом знать

Автомобиль состоит из трех основных частей: двигателя, шасси и кузова.

Двигатель является источником механической энергии, приводящей автомобиль в движение. У большинства автомобилей двигатель расположен впереди.

Шасси автомобиля представляет собой совокупность механизмов, предназначенных для передачи крутящего момента от двигателя к ведущим колесам, для передвижения автомобиля и управления им.

Кузов автомобиля предназначен для размещения грузов и пассажиров. У грузового автомобиля кузов состоит из платформы и кабины водителя.

Шасси состоит из: трансмиссии, ходовой части и механизмов управления.

Трансмиссия состоит из сцепления, коробки передач, карданной и главной передач, дифференциала и полуосей. Главная передача, дифференциал и полуоси расположены в кожухе заднего ведущего моста.

Сцепление предназначено для временного отключения двигателя от трансмиссии и плавного их соединения после переключения передачи в коробке передач и при трогании автомобиля с места.
Коробка передач служит для изменения крутящего момента, движения автомобиля задним ходом и длительного разобщения двигателя от трансмиссии во время стоянки автомобиля и при движении его по инерции.

Ходовая часть автомобиля представляет собой тележку и состоит из рамы, переднего и заднего мостов, подвески (рессор и амортизаторов) и колес.

Рама служит для крепления на ней кузова и всех агрегатов автомобиля. В легковых автомобилях в большинстве случаев рама отсутствует, роль ее выполняет кузов.

Передние и задние мосты автомобиля служат для поддержания рамы и кузова. Через мосты автомобиля передается вертикальная нагрузка на колеса. Подвеска осуществляет упругую связь рамы или кузова с мостами или колесами.

Колеса непосредственно связывают автомобиль с дорогой. Автомобили с передними ведущими колесами называются переднеприводными. У таких автомобилей нет карданной передачи и надкарданного короба в кузове, поэтому салон становится просторней и комфортабельней, а масса автомобиля меньше. Легковые автомобили с передними ведущими колесами имеют лучшую устойчивость при движении с высокими скоростями.

Механизмы управления включают в себя рулевое управление, необходимое для изменения направления движения автомобиля, и тормозную систему.

http://seite1.ru/zapchasti/shassi-avtomobilya-i-vsechto-nuzhno-ob-etom-znat/.html

Основные части автомобиля и их назначение – —

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
