Регулировка привода бензонасоса автомобилей ВАЗ 2108, 2109, 21099

Проверка общего состояния бензонасоса

Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2109. Для этого нужно провести следующие мероприятия:

  • Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
  • Несколько раз вручную нажмите на рычаг для подкачки топлива;
  • Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
  • Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.

Типы применяемых помп

Проверка впускного клапана

  1. Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
  2. Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
  3. Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.

Проверка герметичности

Чтобы проверить герметичность впускного клапана, необходимо:

  • Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее ручной подкачкой;
  • При этом из отверстия должна идти струя воздуха, существенно отталкивающая прижатый палец;
  • Если струя окажется слабой или ее не будет, бензонасос попросту не качает.

В этой ситуации есть два варианта — искать проблему внутри устройства топливного насоса, разбирая помпу, либо менять полностью агрегат.

Засорился или повредился фильтр

Чтобы исправить ситуацию, вам нужно:

  • Снять с топливного насоса крышку, извлечь оттуда фильтр, прочистить и промыть его чистым горючим. Затем обязательно продуйте с помощью сжатого воздуха;
  • Проверьте состояние фильтра. Если он деформирован, никакой ремонт не поможет. Придется поменять фильтрующее устройство;
  • Если у вас стоит помпа Пекар или подобная ему, фильтр можно демонтировать за счет откручивания всасывающего штуцера из крышки. То есть крышку снимать вовсе не обязательно.

Поломка диафрагмы насоса

На неисправность диафрагмы топливного насоса указывают следы потеков горючего на корпусе помпы и наличие запаха топлива в моторном масле вашего силового агрегата на ВАЗ 2109. Только учтите, эти признаки проявляются не всегда, хотя при этом диафрагма может быть сломана.

Вам необходимо сделать следующее ради вашего топливного насоса:

  • Снять верхнюю часть корпуса топливной помпы и извлечь оттуда диафрагменный узел;
  • Открутите на шток гайку, а затем вытащить 3 диафрагмы;
  • Заменить вышедшие из строя элементы на новые. Они доступны в любом ремкомплекте для топливного насоса ВАЗ 2109;
  • Соберите узел в обратной последовательности;
  • Если у вас помпа Пекар, здесь диафрагма только одна. Ее можно извлечь, демонтировав крышку;
  • Чтобы отсоединить диафрагменный узел, поверните его на 90 градусов.

Обязательно параллельно проверьте состояние пружинки, расположенной под диафрагмой. Для этого нужно снять верхнюю часть корпуса помпы, извлечь шток диафрагмы и посмотреть на текущее состояние пружины. Если она сломана, деформирована или не обладает упругостью, замените элемент.

Элементы узла

Элементы узла

Неисправности впускного и выпускного клапана

Если оба клапана вызывают сомнения относительно своей работоспособности, придется предпринять определенные меры.

  1. Снимите крышку с топливного насоса и удалите фильтр сетчатого типа.
  2. Оцените визуально состояние полости насоса и впускного клапана.
  3. Демонтировав верхнюю часть корпуса помпы, вы сможете взглянуть на выпускной клапан.
  4. Если оба клапана недостаточно герметично установлены, они плохо прижаты или стали неподвижны, меняйте весь насос полностью.
  5. Обнаружив следы засорения клапанов, удалите их, продуйте корпус сжатым воздухом.

В случае с насосом Пекар два клапана располагаются в крышке, потому чтобы оценить их состояние, просто снимите крышку с корпуса топливной помпы.

Клапаны

Повреждение толкателя

Не редко отказ в работе бензонасоса связан с повреждением толкателя. На этот случай у нас приготовлена отдельная инструкция.

  1. Снимите помпу со шпилек, открутив крепежные гайки. Вставка теплоизоляции, толкатель и прокладки при этом остаются на моторе.
  2. Прокрутите коленвал, чтобы максимально выдвинуть толкатель.
  3. Замерьте расстояние, на которое выступает толкатель относительно верхней прокладки. В норме показатель составляет 0,8-1,3 миллиметра.
  4. Если выступ меньше или больше, попробуйте его отрегулировать, используя более толстые или тонкие прокладки.
  5. Между термоизоляционной вставкой и насосом имеется внешняя прокладка с наибольшей толщиной. Менять при регулировке выступа нужно именно ее.
  6. Новые прокладки доступны в ремкомплектах, хотя многие делают из своими руками. Для этого потребуется кусочек паронита.

Схема устройства

Замена диафрагм и клапанов

Чтобы произвести замену этих элементов, нужно выполнить несколько простых манипуляций:

  1. Удерживайте шток диафрагмы за хвостовик.
  2. Выкрутите гайку.
  3. Демонтируйте все компоненты узла диафрагм. Обязательно запомните, как они располагаются.
  4. Сборку производить в обратном порядке. Обязательно должны совпасть отверстия под болты. Язычки должны быть направлены в одну сторону.
  5. Далее потребуется извлечь из седел клапаны. Сначала нужно раскернить их при помощи надфиля.
  6. Обязательно после установки нового клапана необходимо его накернить.

Характеристики топливного насоса

Дабы определить наличие неисправностей в топливной помпе, вам необходимо обязательно знать про оптимальные параметры данного устройства.

Характеристика Требуемые параметры
Длина штока бензонасоса 82,4 миллиметра
Выступление штока над верхней прокладкой 0,8-1,3 миллиметра
Толщина первой прокладки 0,3 миллиметра
Ход штока бензонасоса 2,5-2,8 миллиметра
Давление насоса при холостых оборотах 0,20-0,35 атмосфер

Покупка нового бензонасоса обойдется не так дорого — до 1000 рублей. Однако и такие затраты для многих высоки. А у некоторых просто совесть не позволит купить сразу новый насос, если есть возможность обойтись ремкомплектом и вернуть помпе работоспособность буквально за копейки и пару часов работы в собственном гараже.

Замена устройства

Замена устройства

Регулировка штока бензонасоса ваз 2109 карбюратор Регулировка штока бензонасоса ваз 2109 карбюратор Регулировка штока бензонасоса ваз 2109 карбюратор Регулировка штока бензонасоса ваз 2109 карбюратор

Как отрегулировать привод бензонасоса?

На примере бензонасоса системы питания двигателя 21083 автомобиля ВАЗ 21093 отрегулируем привод бензонасоса.

На автомобиле ВАЗ 21093 бензонасос механический, с приводом от распредвала через толкатель. Производительность бензонасоса, а значит, и нормальная работа двигателя, напрямую зависит от того, насколько правильно отрегулирован привод бензонасоса.

Если в работе двигателя появились провалы, рывки, подергивания, снизилась приемистость на режимах средних и максимальных нагрузок или в него вообще не поступает топливо, имеет смысл провести регулировку привода бензонасоса.

Суть регулировки заключается в изменении величины минимального выступания толкателя относительно плоскости теплоизоляционной проставки и прокладок бензонасоса, с целью обеспечения оптимальной его производительности.

Регулировка привода бензонасоса автомобиля ВАЗ 21093

Снимаем бензонасос с двигателя автомобиля

При этом теплоизоляционная проставка и прокладки остаются на двигателе.

Проворачиваем коленчатый вал до момента минимального выступания толкателя

Момент минимального выступания можно определить визуально, можно приложив к толкателю палец. Коленчатый вал медленно вращаем большой шлицевой отверткой за зубцы маховика в лючке на картере сцепления, а пальцем контролируем движение толкателя во внутрь проставки.

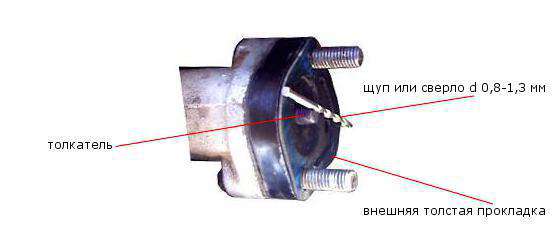

Измеряем величину минимального выступания толкателя

Для этих целей есть специальное приспособление (67.7834.9506), но можно обойтись штангенциркулем. На изображении ниже измерение произведено вообще при помощи обычного сверла (1 мм). Минимальное выступание толкателя должно находится в пределах 0,8 – 1,3 мм.

Если полученное значение меньше требуемого, производительность бензонасоса будет низкой. В результате наступают негативные последствия для работы двигателя описанные выше. В противном случае (значение больше нормы) возникает «перелив» топлива в карбюраторе, так как бензонасос выдает большое давление топлива, а клапан в поплавковой камере не рассчитан на такую нагрузку, случится «перелив» топлива.

Разборка и замена бензонасоса

Итак, теперь расскажем конкретно о том, как правильно разобрать, заменить поврежденные элементы бензонасоса или же полностью заменить данное устройство на новое.

Регулировка штока бензонасоса ваз 2109 карбюратор
Лючок

  1. В любом случае рекомендуем приобрести ремкомплект. Он стоит не дорого. А вот спешить с покупкой бензонасоса не стоит. Кто знает, может легкий ремонт вернет помпу к жизни.
  2. Снимите воздушный фильтр вместе с его корпусом.
  3. Отключите шланги подачи и возврата топлива со штуцеров топливного насоса.
  4. Открутите крепежные гайки, которые удерживают сам насос.
  5. Аккуратно снимайте помпу, стараясь не повредить прокладки.
  6. Осмотрите детали насоса на предмет трещин, повреждений. Проведите проверку клапанов топливного насоса на герметичность, выполните все операции, которые мы описывали выше.
  7. Оцените текущее состояние всасывающего и нагнетательного штуцеров. При демонтаже они должны оставаться неподвижными на своих посадочных местах. Они ломаются крайне редко, но ничего исключить не стоит.
  8. Проверьте диафрагму топливного насоса. Наличие разрывов и отслоений говорит о том, что ее необходимо обязательно заменить.
  9. Посмотрите, какой сейчас фильтр. Повреждения и чрезмерная загрязненность — явные признаки износа и повод для замены.
  10. Обработайте компоненты фильтра с помощью чистого бензина, продуйте сжатым воздухом, используя компрессор.
  11. Если обнаружили поврежденные элементы, замените их на новые, используя ремкомплект.
  12. Поменяйте прокладки насоса, если в этом также есть необходимость.
  13. Устанавливая новые прокладки, обязательно сначала обработайте их поверхностью с помощью Литола 24.
  14. Если поврежден корпус самого насоса или имеются другие серьезные проблемы, придется полностью заменить топливный насос. Ремонт ему не поможет.
  15. Далее, когда частичный ремонт завершен или вы решили взять совершенно новенькую помпу, наступает черед обратной сборки.
  16. Обязательно отрегулируйте подачу, используя прокладки требуемой толщины, чтобы выход толкателя имел оптимальный показатель. Об этом мы рассказали выше.
  17. Если толкатель будет сильно выступать, из-за этого давление при подаче топлива окажется чрезмерно высоким, что приведет к поломке запорного клапана вашего карбюратора.
  18. Если расстояние будет меньше положенного, при увеличении нагрузки и повышении скорости движения автомобиля, двигатель не сможет получать достаточное количество топлива.
  19. Выполните сборку, следуя обратной последовательности демонтажа бензонасоса.
  20. Убедитесь, что стрелка на корпусе смотрит в сторону карбюратора.
  21. Устанавливая диафрагменный узел насоса, отверстия в прокладке располагается подальше от трубы глушака.

Что ж, вы разобрались, как можно своими силами отремонтировать и заменить бензонасос. Задача действительно не сложная, хотя данный агрегат играет очень важную роль в работоспособности всего автомобиля ВАЗ 2109.

Почему перестает качать насос?

Регулировка штока бензонасоса ваз 2109 карбюратор

Узел может выйти из строя по разным причинам. Но чаще всего это происходит из-за:

  1. Выработки ресурса.
  2. Разрушения элементов вследствие неверной сборки при ремонте.
  3. Разрушения элементов из-за наличия заводского брака.

Обязательно убедитесь в том, что в баке имеется бензин, фильтр и трубки, идущие к нему, не загрязнены. После этого только можно искать причину поломки бензонасоса ВАЗ-2106. Они могут быть вызваны:

Ремонт штока бензонасоса ВАЗ 2107

Была произведена замена штока бензонасоса

на
ВАЗ
2107.
шток
сточился на 4-5 мм соответственно не работал бензо…

Как отрегулировать топливный насос ВАЗ 2106

топливный насос очень просто,надо всего лишь отсоединить топливные шланги ,о открутить две гайки….

  1. Сильной выработкой трущихся компонентов.
  2. Разрушением диафрагмы.
  3. Потерей упругости пружины или ее разрушением.
  4. Скапливанием грязи внутри клапанов.

Иногда автомобиль начинает странно себя вести – на низких оборотах двигатель работает стабильно, а на высоких начинает глохнуть. В этом случае нужно проверить давление, создаваемое топливным насосом. Причин для такого поведения две – недостаточный уровень в поплавковой камере топлива и чрезмерный износ штока бензонасоса ВАЗ-2106.

Снятие и установка бензонасоса на автомобилях ваз 2108, ваз 2109, ваз 21099

1. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра на автомобилях ваз 2108, ваз 2109, ваз 21099»).

2. Ослабьте затяжку хомута и отсоедините шланг подачи топлива к бензонасосу.

статья про снятие и установка бензонасоса на автомобилях ваз 2108, ваз 2109, ваз 21099

3. Ослабьте затяжку хомута и отсоедините шланг подачи топлива от бензонасоса к карбюратору.

статья про снятие и установка бензонасоса на автомобилях ваз 2108, ваз 2109, ваз 21099

4. Отверните две гайки крепления бензонасоса.

статья про снятие и установка бензонасоса на автомобилях ваз 2108, ваз 2109, ваз 21099

5. Аккуратно (чтобы не повредить прокладку) снимите бензонасос.

статья про снятие и установка бензонасоса на автомобилях ваз 2108, ваз 2109, ваз 21099

6. Осторожно снимите теплоизоляционную проставку со штоком, внутренней и наружной прокладками. Замените поврежденные прокладки.

ПРИМЕЧАНИЕ. При установке бензонасоса на автомобиль ваз 2108, ваз 2109, ваз 21099 проверьте и при необходимости отрегулируйте его подачу с помощью прокладок. Для этого определите выступание толкателя бензонасоса от плоскости теплоизоляционной прокладки, которое должно быть 0,8-1,3 мм. Если толкатель бензонасоса выступает меньше допустимого, то при больших скоростях или нагрузках в карбюратор подается недостаточное количество топлива. Если шток выступает больше допустимого, то будет создаваться избыточное давление топлива, что может привести к выходу из строя запорного клапана карбюратора. В запчасти поставляются прокладки толщиной 0,27-0,33; 0,70-0,80 и 1,10-1,30 мм. Под теплоизоляционной прокладкой обязательно должна быть установлена прокладка толщиной 0,27-0,33 мм.

статья про снятие и установка бензонасоса на автомобилях ваз 2108, ваз 2109, ваз 21099

7. Установите теплоизоляционную проставку, подложив под нее прокладку (внутреннюю) толщиной 0,27_0,33 мм.

Читать статью  Назначение устройство и работа системы питания инжекторного двигателя

статья про снятие и установка бензонасоса на автомобилях ваз 2108, ваз 2109, ваз 21099

8. Прижав пальцем толкатель, медленно проворачивайте коленчатый вал за маховик, пока не почувствуете минимальное выступание толкателя.

статья про снятие и установка бензонасоса на автомобилях ваз 2108, ваз 2109, ваз 21099

9. Прижав теплоизоляционную проставку, замерьте выступание штока. При замере хвостовик штангенциркуля должен опираться на привалочную плоскость теплоизоляционной проставки.

статья про снятие и установка бензонасоса на автомобилях ваз 2108, ваз 2109, ваз 21099

10. Подберите наружную прокладку так, чтобы после ее установки выступание штока было 0,8-1,3 мм (допускается набор прокладок).

статья про снятие и установка бензонасоса на автомобилях ваз 2108, ваз 2109, ваз 21099

11. Далее установите на автомобиль ваз 2108, ваз 2109, ваз 21099 бензонасос в порядке, обратном снятию. При этом стрелка на корпусе бензонасоса должна быть направлена в сторону потока топлива (к карбюратору).

Как заменить топливный насос или же он самый бензонасос?

Снятие: 1) Сперва отсоедините оба шланга от насоса, а если быть более точнее, то вам нужно отсоединить от насоса левый и правый шланг, для этого:

1. Возьмите отвертку в руки, и после чего ослабьте отверткой винт левого и после чего правого хомута крепления шланга.

Vint krepleniya homuta k shtutseru nasosa - Толкатель бензонасоса ваз 2109 карбюратор

2. Далее отсоедините оба шланга, от штуцеров, которые находятся на самом топливном насосе.

SHlangi toplivnogo nasosa - Толкатель бензонасоса ваз 2109 карбюратор

Примечание! Шланги можно снимать в любом порядке, как таковой последовательности при снятии у них нет!

2) Затем отверните гаечным ключом, обе гайки крепления топливного насоса к двигателю.

Какие бензонасосы устанавливались на автомобили ВАЗ 2108/2109

Большинство автомобилей ВАЗ 2108/2109 оснащались бензиновыми двигателями с карбюраторным впрыском горючей смеси в камеры сгорания. Инжекторными системами подачи топлива оборудовались только их последние модификации.

Таблица: серийные двигатели автомобилей ВАЗ 2108/2109

Модификация двигателя Объем, см3 Количество клапанов, шт Тип впрыска Годы выпуска
ВАЗ 2108
2108 1289 8 Карбюраторный 1984–1997
21083 1499 8 1986–2005
21081 1099 8 1987–1997
2111–80 1499 8 Инжекторный 1994–2005
ВАЗ 2109
2108 1289 8 Карбюраторный 1987–1997
21081 1099 8 1988–1997
21083 1499 8 1988–2004
2111–80 1499 8 Инжекторный 1994–2004
11183–20 1596 8 1994–2004

Абсолютно все карбюраторные «восьмёрки» и «девятки» оснащались механическими топливными насосами ДААЗ производства Димитровградского автоагрегатного завода. Они выпускались и выпускаются сейчас под каталожным номером 2108–1106010.

Бензонасос карбюраторного ВАЗ 2108/2109

Механический топливный насос ДААЗ 2108–1106010

Инжекторные двигатели ВАЗ 2108/2109 были оснащены электрическими погружными бензонасосами, производимыми российскими предприятиями «Пекар», «Утёс», СААЗ, а также насосами совместного и зарубежного производства. На последние модификации устанавливались топливные помпы . Каталожный номер погружного электрического бензонасоса ВАЗ 2108/2109 – 2112–1139009.

Погружной бензонасос ВАЗ 2108/2109

Электрический насос «Бош» 2112–1139009

Регулировка штока бензонасоса ваз 2109 карбюратор Регулировка штока бензонасоса ваз 2109 карбюратор Регулировка штока бензонасоса ваз 2109 карбюратор Регулировка штока бензонасоса ваз 2109 карбюратор Регулировка штока бензонасоса ваз 2109 карбюратор

Ремонт механического бензонасоса

Работоспособность механического бензонасоса может быть восстановлена, если заменить его неисправные элементы. Купить их можно в любом автомобильном магазине. Но лучше покупать не отдельные запчасти, а ремонтный комплект. В его состав входят все элементы, которые могут выйти из строя:

  • впускной и выпускной клапаны;
  • диафрагмы с дистанционными прокладками, «тарелками», стержнем;
  • толкатель;
  • тепловая проставка;
  • прокладки

Замена клапанов

Чтобы заменить клапаны насоса потребуются ударная шлицевая отвёртка и небольшой молоток. Клапаны удерживаются в своих посадочных местах за счёт кернения в трёх точках. Эти участки необходимо аккуратно сбить отвёрткой. После этого клапаны можно извлекать. Установив новые детали, закрепляем их кернением. Для этого жало отвёртки ставим на кромку корпуса по окружности гнезда и наносим по ней несильный удар молотком. Закрепляем каждый клапан в трёх местах.

Регулировка штока бензонасоса ваз 2109 карбюратор

Как поменять диафрагмы

Для замены диафрагм нужно открутить гайку на 10 в верхней части стержня. Далее снимаем повреждённые элементы, а на их место устанавливаем детали из ремкомплекта.

В комплект входят три диафрагмы: две рабочие и одна предохранительная. Последняя служит для предотвращения несанкционированного попадания топлива в карбюратор при повреждении первых двух. Она устанавливается в самом низу стержня сразу после нижней «тарелки». Сверху неё на стержень ставим дистанционные прокладки: сначала маленькую, потом большую. На них укладываем рабочие мембраны и верхнюю «тарелку». Закрепляем полученную конструкцию гайкой.

Регулировка штока бензонасоса ваз 2109 карбюратор

Механический бензонасос имеет 3 диафрагмы

Замена толкателя, тепловой проставки и прокладок

Тепловую проставку менять необязательно, если только она не повреждена. Осмотрите её привалочные плоскости, особенно наружную, к которой крепится нижняя часть корпуса насоса. Она должна быть идеально ровная. В ином случае может возникать течь масла в месте соединения деталей во время работы двигателя.

Замена толкателя осуществляется путём извлечения старого и установкой на его место нового штока. Разницы в том, каким концом куда он будет установлен, нет.

Теперь о прокладках. Их в ремонтном комплекте всего три, и они имеют разную толщину:

Первая предназначена для установки между тепловой проставкой и корпусом привода вспомогательных агрегатов, а прокладки «В» и «С» служат для регулировки выступания толкателя над её привалочной поверхностью.

Регулировка производится следующим образом:

    Устанавливаем тепловую проставку с первой прокладкой и новым штоком в корпус привода вспомогательных агрегатов.

Регулировка штока бензонасоса ваз 2109 карбюратор

Установка прокладок и тепловой проставки

Регулировка штока бензонасоса ваз 2109 карбюратор

Самая тонкая прокладка устанавливается между проставкой и корпусом привода вспомогательных агрегатов

Регулировка штока бензонасоса ваз 2109 карбюратор

Толкатель должен выступать над привалочной плоскостью проставки на 0,8–1,3 мм

По окончании регулировки бензонасос устанавливается на место и закрепляется при помощи гаек.

Особенности конструкции и расположения топливных насосов ВАЗ 2108/2109

Бензонасос ДААЗ имеет простую механическую конструкцию. В неё входят:

  • корпус, состоящий из верхней и нижней части;
  • крышка;
  • сетчатый фильтр;
  • клапаны (впускной и выпускной);
  • диафрагмы (3 шт) с дистанционными проставками;
  • стержень, к которому крепятся диафрагмы;
  • возвратная пружина;
  • рычаг ручной подкачки.

Механический бензонасос ВАЗ 2108/2109

Конструкция бензонасоса ДААЗ

Механический бензонасос ВАЗ 2108/2108 располагается в моторном отсеке машины и установлен на корпусе привода вспомогательных агрегатов (перед распределителем зажигания). Он приводится в действие от распредвала через кулачковый механизм и шток (толкатель). Распределительный вал вращает эксцентрик, который передаёт усилие через толкатель на балансир в нижней части корпуса помпы. Последний приподнимает и опускает стержень с диафрагмами. Таким образом на входе насоса образуется разрежение, а на выходе — давление. За его поддержание отвечают клапаны, расположенные в корпусе устройства.

Механический топливный насос ВАЗ 2108/2109

Механический бензонасос ВАЗ 2108/2109 расположен на корпусе привода вспомогательных агрегатов

На инжекторных ВАЗ 2108/2109 бензонасос является не отдельным устройством, а элементом топливного модуля. В его состав также входят:

  • пластиковый стакан-накопитель;
  • сетчатый фильтр грубой очистки;
  • датчик уровня топлива.

Топливный модуль ВАЗ 2108/2109

Топливный модуль в сборе

Модуль располагается в баке автомобиля. Его крышка (основа) находится в верхней части ёмкости. Вы найдёте её, сняв заднее сиденье и отогнув ковролин.

Электрический бензонасос ВАЗ 2108/2109

Электрический бензонасос в инжекторных ВАЗ 2108/2109 расположен в баке автомобиля

Конструктивно, бензонасос инжекторных ВАЗ 2108/2109 — это электродвигатель с крыльчаткой на валу, которая, вращаясь, перекачивает бензин, создавая разрежение на входном штуцере и давление на выходном. Питание помпы осуществляется от бортовой сети машины, защищённой отдельными реле и предохранителем.

Погружной электрический бензонасос ВАЗ 2108/2109

Конструкция электрического бензонасоса ВАЗ 2108/2109

Признаки поломки

Среди явных поломок, при наличии которых может потребоваться замена бензонасоса ВАЗ-2106, можно выделить одну – течь. Если корпус постоянно мокрый, покрыт бензином, который капает на блок двигателя, необходимо тщательно осмотреть узел и произвести ремонт. Вполне возможно, что герметичность была утеряна вследствие слабой затяжки винтов крепления. В этом случае можно даже не разбирать весь узел, а вытереть его насухо и затянуть болты отверткой. При желании можно поменять граверные шайбы. Если появилась течь из трещин в корпусе, то лучше полностью заменить бензонасос ВАЗ-2106. Цена нового не очень большая, зато ресурс вполне приличный.

Регулировка штока бензонасоса ваз 2109 карбюратор

Следующие две неисправности, типичные для механических насосов, – разрыв мембраны и поломка клапанов. Если мембрана разорвана, то бензин начнет поступать в нижнюю камеру бензонасоса. И агрегат перестанет создавать давление в системе. В верхней крышке находятся два клапана – впускной и выпускной. Если один из них перестает нормально работать, в системе также не создастся необходимое давление. Очень часто клапаны залегают при сильном нагреве. В этом случае можно смочить тряпку водой и положить на корпус насоса – это единственный эффективный выход из такой ситуации.

Признаки неисправности бензонасоса

Признаками неисправности бензонасоса являются:

  • затруднённый старт двигателя;
  • нестабильная работа мотора на холостых оборотах;
  • «провалы» при нажатии на педаль акселератора;
  • снижение мощности автомобиля.

Важно: подобные симптомы могут быть присущи и другим неисправностям топливной системы, а также системы зажигания. Прежде чем приступить к ремонту или замене бензонасоса, его следует продиагностировать.

Система питания ваз 2109 инжектор схема

Система питания ваз 2109 инжектор схема

Система питания инжекторных двигателей автомобилей ВАЗ 2108i, 2109i, 21099i предназначена для обеспечения бесперебойной подачи топлива в цилиндры двигателя. Помимо этого она имеет функции хранения определенного запаса топлива на борту автомобиля и очистки его от механического загрязнения.

Схема системы питания

Схема системы питания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 (нормы токсичности ЕВРО-2)

Элементы системы питания инжекторных двигателей автомобилей ВАЗ 2108i, 2109i, 21099i

Топливный бак сварной, сварен из двух штампованных половин. Емкость 43 литра. Заливная горловина выведена в правое заднее крыло автомобиля.

Топливный модуль (электоробензонасос) установлен в топливном баке и объединяет в себе топливный насос и датчик указателя уровня топлива. Для доступа к модулю под задним сиденьем в кузове автомобиля выполнен смотровой люк. На входном патрубке топливного модуля установлен сетчатый фильтр очистки топлива.

Топливный фильтр бумажный в металлическом корпусе, не разборный, установлен под днищем автомобиля, рядом с топливным баком.

Топливная рампа подводит топливо из подающей магистрали к вставленным в нее четырем форсункам. Соединение рампы и форсунок уплотнено резиновыми кольцами. В торце рампы имеется диагностический штуцер для измерения давления в системе.

Форсунка – электромагнитный клапан, пропускающий топливо в цилиндры при подаче на него напряжения и запирающийся при обесточивании под действием возвратной пружины. На торце форсунки имеется распылитель, через который топливо впрыскивается во впускной коллектор. Управляет форсунками контроллер системы впрыска.

Регулятор давления топлива – перепускной клапан, установленный на топливной рампе. Он поддерживает в топливопроводе необходимое рабочее давление (в районе 3-х атмосфер). И изменяет его в зависимости от величины оборотов двигателя. Лишнее топливо сбрасывается назад в топливный бак по обратной магистрали.

Сепаратор – элемент системы улавливания паров топлива (под ЕВРО 2). Закреплен под задним правым крылом автомобиля. В нем пары бензина конденсируются и возвращаются обратно в топливный бак. Не успевшие сконденсироваться пары топлива поступают из сепаратора в адсорбер.

Адсорбер – емкость (элемент системы улавливания паров топлива), где пары топлива, поступившие из сепаратора, поглощаются активированным углем. При повышении оборотов коленчатого вала двигателя блок управления дает команду на открытие клапана продувки адсорбера и пары бензина всасываются в ресивер впускного модуля. Устанавливается в моторном отсеке.

Гравитационный клапан препятствует вытеканию топлива из топливного бака при переворачивании автомобиля.

Система подачи топлива

Предупреждение
&nbsp При работе двигателя в системе подачи топлива поддерживается давление 284-325 кПа (2.9-3,3 кг/см2), поэтому перед проведением работ, связанных с отсоединением любых топливных трубок и шлангов, необходимо снизить давление в системе.
Снижение давления проводите в следующем порядке.

&nbsp 1. Затормозите автомобиль стояночным тормозом и включите нейтральную передачу.
&nbsp 2. Откиньте подушку заднего сиденья и отогните вырезанную часть шумоизоляции.

&nbsp 5. Пустите двигатель и дайте ему поработать, пока он не заглохнет из-за выработки бензина в топливопроводе. Затем включите стартер примерно на 3 с После этого можно разъединять топливопроводы. По окончании работ не забудьте подсоединить колодку с проводами топливного насоса к жгуту проводов.
&nbsp Электробензонасос 5 (рис. 3) двухступенчатый, роторного типа, неразборный установлен в топливном баке, что снижает возможность образования паровых пробок, поскольку топливо подается под давлением более 284 кПа, а не под действием разрежения.
&nbsp Если падает мощность двигателя, слышен повышенный шум или периодические подвывания при работе топливного насоса, то, скорее всего, топливный насос вышел из строя.

Регулировка штока бензонасоса ваз 2109 карбюратор
Рис.3 Система подачи топлиаа:
&nbsp 1 — пробка штуцера для контроля давления топлива;
&nbsp 2 — рампа форсунок;
&nbsp 3 — скоба крепления топливных трубок;
&nbsp 4 — регулятор давления топлива;
&nbsp 5 — электробензона-сос;
&nbsp 6 — топливный фильтр;
&nbsp 7 — сливной топливопровод;
&nbsp 8 — подающий топливопровод;
&nbsp 9 — форсунки

&nbsp Сначала проверьте давление в системе подачи топлива, подключив манометр к штуце ру на рампе в подкапотном пространстве (см.ниже «Регулятор давления топлива»).
&nbsp Если давление в сиаеме меньше 250 кПа (2.5 кгс/см»). замените топливный фильтр (см. ниже «Топливный фильтр»).

Рис.16 Регулировка штока бензонасоса ваз 2109 карбюратор
&nbsp 17. Установите топливный насос в порядке, обратном снятию. Стрелка на насосе должна быть направлена в сторону задней части автомобиля.
&nbsp 18. Перед установкой крышки люка пустите двигатель и проверьте герметичность соединений топливопроводов.

&nbsp Топливный фильтр 6 встроен в подающую магистраль между электробензонасосом и топливной рампой и установлен под полом кузова за топливным баком. Фильтр неразборный, в его стальной корпус помещен бумажный фильтрующий элемент.
&nbsp Замена фильтра тонкой очистки топлива регламентирована — через каждые 30 000 км пробега Однако его состояние зависит от качества бензина; чем грязнее бензин, тем быстрее засоряется фильтр. Рывки при движении автомобиля сначала на высоких, а затем и на пониженных скоростях с большой вероятностью свидетельствуют о засорении фильтра.
&nbsp 1. Снизьте давление в системе питания (см. выше в данном подразделе).
&nbsp 2. Отсоедините провод от клеммы «-» аккумуляторной батареи.

Рис.19 Регулировка штока бензонасоса ваз 2109 карбюратор
&nbsp 7. Снимите уплотнительные кольца с наконечников шлангов. Проверьте их состояние. Порванные или потерявшие упругость кольца замените.
&nbsp 8. Установите новый фильтр в порядке, обратном снятию. Стрелка на корпусе фильтра должна быть направлена по направлению потока топлива.

&nbsp Рампа 2 (см. рис.3) форсунок представляет собой полую планку с установленными на ней форсунками и регулятором давления топлива. Рампа форсунок закреплена двумя болтами на впускной трубе. С левой стороны на рампе форсунок находится штуцер для контроля давления топлива, закрытый резьбовой пробкой 1.
&nbsp Снимать рампу приходится для замены форсунок.
&nbsp 1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
&nbsp 2. Снимите воздушный фильтр вместе со шлангом впускной трубы (подробнее см. «Воздушный фильтр»).

Рис.20 Регулировка штока бензонасоса ваз 2109 карбюратор
&nbsp 3. Отсоедините вакуумный шланг от регулятора давления топлива.
&nbsp 4. Отсоедините колодку с проводами от датчика положения дроссельной заслонки, отжав пластмассовую защелку.
&nbsp 5. Отсоедините колодку с проводами от регулятора холостого хода, отжав пластмассовую защелку.
&nbsp 6. Отсоедините колодку жгута форсунок от жгута проводов.

Рис.21 Регулировка штока бензонасоса ваз 2109 карбюратор
&nbsp 7. Отверните два болта крепления топливной рампы Обратите внимание на то, что под головками болтов установлены плоские шайбы (болты удобнее вынимать, например, пинцетом).
&nbsp Рис.22 Регулировка штока бензонасоса ваз 2109 карбюратор
&nbsp 8. Отверните винт крепления держателя топливных трубок Снимите держатель. При этом обратите внимание, что под головкой винта его крепления установлена пружинная шайба.
&nbsp 9. Аккуратно сдвиньте топливную рампу вдоль оси форсунок так, чтобы.

Рис.23 Регулировка штока бензонасоса ваз 2109 карбюратор
&nbsp 10. ..все форсунки вышли из отверстий во впускной трубе двигателя.
&nbsp 11. Осторожно выведите рампу с форсунками из-под ресивера так, чтобы не повредить форсунки.

Предупреждение
&nbsp Если при снятии топливной рампы какая-нибудь форсунка осталась во впускной трубе двигателя, замените ее уплотнительные кольца и фиксатор.

&nbsp 12. Установите рампу с форсунками в порядке, обратном снятию.
&nbsp Форсунки 9 (см. рис 3) прикреплены к топливной рампе, от которой к ним подается топливо, а своими распылителями входят в отверстия впускной трубы. В отверстиях топливной рампы и впускной трубы форсунки уплотнены резиновыми кольцами.
&nbsp Форсунка представляет собой электромагнитный клапан. Когда на нее от контроллера поступает импульс напряжения, клапан открывается и топливо через распылитель тонко распыленной струей под давлением впрыскивается во впускную трубу на впускной клапан. Здесь топливо испаряется, соприкасаясь с нагретыми деталями, и в парообразном состоянии попадает в камеру сгорания. После прекращения подачи электрического импульса подпружиненный клапан форсунки перекрывает подачу топлива.

Рис.24 Регулировка штока бензонасоса ваз 2109 карбюратор
&nbsp 2. Проверьте сопротивление обмоток форсунок. Для этого отсоедините от форсунки колодку с проводами (предварительно отсоединив провод от клеммы «-» аккумуляторной батареи) и подсоедините к контактам форсунки омметр. Он должен показать сопротивление 11-15 Ом. В противном случае замените форсунку.
&nbsp 3. Перед заменой форсунок снизьте давление в системе питания. Для этого отсоедините колодку от топливного насоса (подробнее см. выше в данном подразделе) и прокручивайте двигатель партером до тех пор, пока из форсунок не перестанет распыляться топливо Затем отсоедините провод от клеммы *-» аккумуляторной батареи.
&nbsp 4. Нажав на пружинный фиксатор, отсоедините колодку с проводами от заменяемой форсунки.

Рис.25 Регулировка штока бензонасоса ваз 2109 карбюратор
&nbsp 5. Сдвиньте фиксатор форсунки в сторону.
&nbsp 6. Выньте форсунку из топливной рампы. Аналогичным образом выньте остальные неисправные форсунки.
&nbsp Рис.26 Регулировка штока бензонасоса ваз 2109 карбюратор
&nbsp 7. Рекомендуется проверить на всех форсунках уплотнитепьные кольца Потрескавшиеся или потерявшие эластичность кольца замените.
&nbsp 8. Установите форсунки в порядке, обратном снятию Перед установкой смажьте бензином уплотнительные кольца форсунок.

Рис.27 Регулировка штока бензонасоса ваз 2109 карбюратор
&nbsp 9. Для замены фиксаторов, плохо удерживающих форсунки, сдвиньте их на выемку под болт крепления рампы или на край рампы.

Полезный совет
&nbsp Загрязненные форсунки можно промыт, а специализированной мастерской на специальном стенде. Регулятор 4 давления топлива установлен на топливной рампе и предназначен для поддержания постоянного перепада давления между давлением воздуха во впускной трубе и давлением топлива в рампе.

Рис.28 Регулировка штока бензонасоса ваз 2109 карбюратор
Рис.28 Регулятор давления топлива:
&nbsp 1 -корпус;
&nbsp 2- крышка;
&nbsp 3- патрубок для вакуумного шланга;
&nbsp 4 — диафрагма;
&nbsp 5 — клапан;
&nbsp А — топливная полость;
&nbsp Б — вакуумная полость

&nbsp Регулятор состоит из клапана 5 (рис.28) с диафрагмой 4, поджатого пружиной к седлу в корпусе регулятора. На работающем двигателе регулятор поддерживает давление в рампе форсунок в пределах 284-325 кЛа. &nbsp На диафрагму регулятора с одной стороны действует давление топлива, а с другой -давление (разрежение) во впускной трубе. При уменьшении давления во впускной трубе (дроссельная заслонка закрывается) клапан регулятора открывается при меньшем давлении топлива, перепуская избыточное топливо по сливной магистрали обратно в бак. Давление топлива в рампе понижается. При увеличении давления во впускной трубе (при открывании дроссельной заслонки) клапан регулятора открывается уже при большем давлении топлива и давление топлива в рампе повышается.

&nbsp Возможные признаки неисправности регулятора давления:
&nbsp — неустойчивая работа двигателя,
&nbsp — двигатель глохнет на холопом ходу,
&nbsp — повышенная или пониженная частота вращения коленчатого вала на холостом ходу,
&nbsp — двигатель не развивает полной мощности, недостаточная приемистость двигателя,
&nbsp — рывки и провалы в работе двигателя при движении автомобиля,
&nbsp — повышенный расход топлива,
&nbsp — повышенное содержание СО и СН в отработавших газах.
&nbsp 1. Перед проверкой и снятием регулятора снизьте давление в системе питания (см.выше)
Рис.29 Регулировка штока бензонасоса ваз 2109 карбюратор
&nbsp 2. Отверните пробку штуцера для контроля давления топлива на торце рампы. Обратите внимание, что в пробке штуцера для контроля давления топлива установлено уплотни тельное кольцо Если кольцо порвано или потеряло эластичность, замените его или целиком пробку.
&nbsp 3. С помощью металлического защитного колпачка вентиля шины выверните из штуцера золотник (такой же, как в шине).

Рис.30 Регулировка штока бензонасоса ваз 2109 карбюратор
&nbsp 4. Подсоедините к штуцеру шланг с манометром (можно использовать шинный манометр). Закрепите шланг на штуцере хомутом Пустите двитатель и проверьте давление по манометру.
&nbsp 5.Отсоедините вакуумный шланг от регулятора давления. При этом давление по манометру должно увеличиться на 20 -70 кПа (0,2-0,7 кгс/см2). В противном случае замените регулятор давления.

Рис.31 Регулировка штока бензонасоса ваз 2109 карбюратор
&nbsp 6. Снизьте давление в системе питания (см. выше). Отверните гайку крепления топливной трубки к регулятору давления.
&nbsp 7. Отверните два болта креплении регулятора давления к топливной рампе.
&nbsp 8. Аккуратно выведите штуцер регулятора из отверстия в топливной рампе.

Хоть автомобили Ваз 2109 и перестали выпускать в конце 2014 года, но по дорогам страны колесит их огромное количество. Последние модели Ваз 2109 выпускались с инженкторной системой питания двигателя. По сравнению с первоначальными карбюраторными моделями Ваз 2109, инжектор содержит большое число дополнительных датчиков.Карбюраторный Ваз 2109 имел только один единственный датчик, влияющий на работу двигателя — датчик Холла. Остальные датчики карбюраторного Ваз 2109 — датчик давления масла,датчик температуры охлаждающей жидкости, датчик включения вентилятора, датчик заднего хода никаким образом не влияют на работу двигателя. Датчик температуры и датчик давления масла заводятся на панель приборов и служат для информирования водителя Ваз 2109 о температуре и наличии давления масла в системе смазки двигателя.
Ваз 2109 с инжектором содержит электронный блок управления — ЭБУ, который также можно называть контроллером. Этот контроллер — и есть мозги, которые управляют работой двигателя. Контроллер Ваз 2109 — электронное устройство, управляющее работой двигателя посылая сигналы на форсунки исходя из состояния различных датчиков, установленных на автомобиле.

Датчики Ваз 2109 с инжектором

На Ваз 2109 с инжектором установлены следующие датчики:
1) Датчик массового расхода воздуха (ДМРВ)
2) Датчик положения дроссельной заслонки (ДПДЗ)
3) Датчик температуры охлаждающей жидкости (ДТОЖ)
4) Датчик детонации
5) Датчик кислорода
6) Датчик положения коленчатого вала (ДПКВ)
7) Датчик скорости
8) Датчик фаз
Чтобы понять для чего необходим каждый из перечисленных выше датчиков Ваз 2109, давайте рассмотрим
структурную схему управления работой двигателя:
1) Для того, чтобы регулировать соотношение воздух/бензин инжекторная система управления двигателем
имеет датчик массового расхода воздуха (ДМРВ). На основании сигнала с этого датчика контроллер регулирует длительность импульса, подаваемого на форсунку, то есть количество топлива. Датчик массового расхода топлива установлен в корпусе воздушного фильтра. В зависимости от модификации контроллера датчик массового расхода воздуха бывает с двумя разными видами выходного сигнала:
а) В зависимости от величины расхода воздуха меняется величина напряжения с датчика;
б) В зависимости от величины расхода воздуха меняется частота выходного напряжения датчика
В общем, задача ДМРВ — отдавать на контроллер сигнал о количестве всасываемого воздуха.
2) Датчик положения дроссельной заслонки Ваз 2109. Дроссельная заслонка механически связана с ДПДЗ. Дроссельная заслонка открывается при нажатии на педаль газа, при отпущенной педали дроссельная заслонка закрыта. ДПДЗ — обычный реостат, ползунок которого приводит в движение дроссельная заслонка. При отпущенной педали газа и закрытой дроссельной заслонке, сигнал с ДПДЗ на контроллер лежит в пределах 0,4..0,7В. Как только водитель нажимает на педаль газа и дроссельная заслонка приоткрывается, напряжение на выходе ДПДЗ начинает расти. При полностью открытой дроссельной заслонке напряжение на выходе датчика составляет болле 4В. Получая сигнал об открытии дроссельной заслонки контроллер увеличивает длительность импульсов на форсунки, тем самым повышая обороты двигателя Ваз 2109.
3)Датчик температуры охлаждающей жидкости Ваз 2109 предназначен для передачи информации о температуре двигателя на электронный блок управления,он же ЭБУ, он же контроллер. Если этот датчик будет неисправен, то будет затруднен, либо невозможен запуск двигателя Ваз 2109 при морозе. Получая сигнал с ДТОЖ, говорящий о том, что двигатель холодный, контроллер формирует обагощенную горючую смесь для запуска двигателя. По мере прогрева и увеличения температуры, контроллер уменьшает количество бензина в смеси до ее обычного значения. Принцип работы датчика — изменение сопротивления датчика в зависимости от температуры. При холодном двигателе сопротивление датчика большое, по мере нагрева оно уменьшается и на прогретом двигателе составляет 170 Ом.
4)Датчик детонации Ваз 2109 предназначен для исключения детонации в двигателе Ваз 2109. Если угол опережения зажигания, вычисленный контроллером правильный, то двигатель автомобиля работает ровно, без дрожания. Однако, если двигатель начинает детонировать, то необходимо изменить угол опережения зажигания. Для этого и служит датчик детонации. Установлен датчик на головке блока цилиндров двигателя. Внутри датчика детонации Ваз 2109 находится пьезоэлемент, который формирует напряжение при детонации двигателя. Чем сильнее детонация, тем выше уровень сигнала с датчика. Контроллер обрабатывает сигнал с датчика детонации и корректирует угол опережения зажигания для исключения дальнейшей детонации.
5)Датчик кислорода Ваз 2109 — обратная связь о качестве сгорания смеси в двигателе. Если датчик показывает пониженное содержание кислорода в выхлопных газа двигателя, значит смесь приготавливается переобагощенная, необходимо уменьшить длительность импульса на форсунки. Если же наоборот, количество кислорода велико — топливная смесь обедненная, и необходимо увеличить подачу топлива для нормальной работы двигателя. Применение датчика кислорода позволяет контролировать химический состав отработанных газов и уменьшить выбросы в атмосферу.
6) Датчик положения коленчатого вала — своеобразный аналог распределителя зажигания с датчиком Холла на карбюраторном Ваз 2109. Датчик положения коленчатого вала считает зубья специального диска, установленного на коленчатом валу двигателя. Диск с зубьями имеет специальное место, в котором нет зубьев — это место соответствует верхней мертвой точке первого цилиндра двигателя. Благодаря датчику положения коленчатого вала двигателя, контроллер знает на какой цилиндр и в какой момент времени необходима подача топлива и искры.
7)Датчик скорости установлен в коробке передач и предназначен для определения скорости движения Ваз 2109. Принцип работы датчика скорости Ваз 2109 следующий: во время движения датчик скорости формирует импульсы на контроллер, частота которых зависит от скорости движения автомобиля. Импульсы приходят редко — значит Ваз 2109 едет медленно. Импульсы приходят часто -Ваз 2109 движется быстро. Каждый импульс означает перемещение Ваз 2109 на определенное расстояние, которое записано в памяти контроллера.
8)Датчик фаз устанавливается только на автомобилях Ваз 2109 с 16-ти клапанным двигателем. Датчик фаз предназначен для определения углового положения распределительного вала двигателя. То есть датчик фаз позволяет системе управления определить в какой цилиндр двигателя сейчас необходимо подавать топливо и искру.

Выполнить снятие форсунок на инжекторном автомобиле ВАЗ 2109 приходится не редко. Можно обратиться в автосервис, где все сделают за ваши деньги, либо провести работу своими руками, получив бесценный опыт и сэкономив внушительную часть собственного бюджета. Выбор за вами.

Расположение

Нельзя начинать разговор об инструкции по снятию форсунок, не поговорив сначала о месте расположения искомого объекта.

Форсунки автомобилей ВАЗ 2109 располагаются на топливной рампе. Всего их 4 штуки. Это обусловлено тем, что каждая форсунка распыляет топливо на один отдельный цилиндр. Поскольку у девятки четыре цилиндра, делаем вывод о логичности количества форсунок.

Когда требуется замена

Есть несколько признаков, которые указывают на необходимость по меньшей мере снять и проверить состояние распылителей топлива. Далее уже принимается решение о чистке или замене элементов.

Обращайте внимание на поведение вашего автомобиля и конкретно двигателя. Они подскажут вам, если с форсунками что-то не так. Проявляться это может следующим образом:

  • Двигатель выдает меньшую мощность, не ощущается прежняя эффективность разгона;
  • При плохой работе двигателя, недостатке мощности, все равно расход топлива увеличивается;
  • Плохой запуск является не редким признаком выхода из строя форсунок;
  • Если двигатель плохо держит холостые обороты, распылители вполне могут быть тому причиной;
  • В выхлопных газах увеличивается количество токсичных компонентов;
  • На холостом ходу повышаются обороты.

Не спешите сразу же приобретать новые форсунки, поскольку очистка старых не редко возобновляет их работоспособность, возвращает прежнюю стабильную функциональность.

Снятие и замена

Теперь расскажем конкретно о том, как правильно снять и заменить старые форсунки, которые утратили свою пригодность, на новые агрегаты.

Процесс демонтажа каждой из 4 форсунок идентичен, потому никакой разницы в процессе не будет.

Пожалуй, наиболее проблематичным этапом замены или чистки форсунок является демонтаж топливной рампы. Потому мы отдельно расскажем, как снимается этот узел.

Регулировка штока бензонасоса ваз 2109 карбюратор

Топливная рампа — это планка, на которой установлены форсунки. Она фиксируется парой болтов на впускной трубе. Слева от рампы располагается штуцер контроля давления топлива. Для ее снятия вам необходимо:

  • Отключить минусовую клемму от аккумуляторной батареи. Короткие замыкания никому не нужны;
  • Сбросить давление в топливной магистрали;
  • Снять воздушный фильтр и отсоединить шланг впускной трубы, после чего демонтировать вакуумный шланг регулятора давления;
  • Отключить питающую колодку проводов от датчика холостого хода. Для этого просто отжимается фиксатор колодки, выполненный из пластика;
  • Отсоединить колодку с проводами, идущими от форсунок;
  • Отключить шланги слива и подачи от топливных патрубков;
  • Открутить пару крепежных болтов, на которых топливная рампа крепится к впускной трубе;
  • Топливные трубки удерживаются специальным держателем, для снятия которого требуется открутить один крепежный винт;
  • Снимите топливную рампу, сдвинув ее вдоль оси распылителей топлива. Так они выйдут со своего посадочного места на трубе впуска;
  • Сборка выполняется в обратной последовательности.

Регулировка штока бензонасоса ваз 2109 карбюратор

Обратите внимание, что под болтами крепления топливной рампы располагаются шайбы, которые следует обязательно вернуть на место в процессе обратной сборки или заменить на аналогичные новые.

  1. Первым делом снимите топливную рампу с вашего автомобиля.
  2. Далее рампа укладывается на ровную поверхность, после чего от поврежденной форсунки отключается колодка проводов. Чтобы ее снять, требуется сжать пружинную крепежную скобу, а затем отсоединить колодку.
  3. С помощью отвертки сдвиньте к топливной рампе металлический фиксатор. Он служит для фиксации топливного распылителя. Многие зачем-то снимают фиксатор полностью. В этом необходимости никакой нет. Просто сдвиньте немного в сторону.
  4. Возьмите форсунку в руку и немного покачайте в стороны. Так она должна без лишних проблем выйти из топливной рампы.
  5. Параллельно обязательно проверьте, какое текущее состояние у уплотнительных колец корпуса топливного распылителя.
  6. Аналогично проверяется уплотнительное кольцо распылительного элемента форсунки. Чтобы это сделать, нужно отверткой поддеть оба кольца и посмотреть, не износились ли они.
  7. В случае с топливными форсунками, менять уплотнительные кольца при замене самих распылителей не нужно, если они находятся в хорошем состоянии. Только если собираетесь повторно их использовать, обязательно перед установкой смажьте кольца маслом. Моторным, разумеется.
  8. Когда форсунка снята и кольца заменены (или оставлены старые), можно начинать установку новых устройств. Выполняется процедура в обратной последовательности.
  9. Вставьте распылитель в отверстие на топливной рампе, зафиксируйте фиксатором.
  10. Верните на место колодку с проводами, установите на свое законное место топливную рампу.

Регулировка штока бензонасоса ваз 2109 карбюратор

Не всегда замена форсунок — это единственный и рациональный способ восстановления работоспособности топливных распылителей. Попробуйте прочистить их. Это дело не сложное, зато экономия выходит внушительная .

Чистка

Существует два способ очистки распылителей топлива, каждый из которых имеет свои нюансы. Выбирайте сами, какой больше нравится или доступнее, учитывая имеющиеся средства.

Регулировка штока бензонасоса ваз 2109 карбюратор

Способ очистки

Необходимые материалы

Особенности проведения

Регулировка штока бензонасоса ваз 2109 карбюратор

Обе операции занимают примерно 2-3 часа, но обходятся в несколько сотен рублей. Это в десятки раз дешевле замены и примерно во столько же доступнее, чем услуги СТО.

Почистив форсунки, проверьте их в работе. Если это не дало результата, придется менять.

» мы подробно рассмотрели причины, по которым Ваз 2108, Ваз 2109, Ваз 21099 карбюратор не заводится . Однако инжекторные Ваз 2109 имеют свои особенности, поэтому данная статья призвана помочь именно владельцам Ваз 2108 2109 21099 инжектор, когда их железный конь перестал заводится. Отличия в поиске и устранении неисправности у карбюраторных и инжекторных двигателей очень существенные. Так, владелец карбюраторного Ваз 2108, Ваз 2109, Ваз 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако, если пересадить его на инжекторный Ваз 2108, Ваз 2109, Ваз 21099, который не заводится, то человек не будет знать, что делать.
Оно и понятно: электрический бензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная что и в каком порядке смотреть, ситуация, когда инжекторный двигатель не заводится может изрядно напугать владельца автомобиля.
Тут, как и при диагностике любой неисправности важна четкая продуманная последовательности действий по выявлению неисправности. Итак начнем, если двигатель Ваз 2108 2109 21099 инжектор не заводится, то здесь работает старое правило: «Или нечему гореть, или нечем поджечь».То есть либо нет искры, либо не поступает горючая смесь в цилиндры двигателя.
1) Проверяем, есть ли искра. Для этого выкручиваем свечку из цилиндра, прижимаем к массе и крутим стартер. Если искра проскакивает на свече, то проблема в системе подачи топлива.
Однако, надо помнить, что если выкрученная свечка мокрая, и при этом есть искра, обязательно надо проверить метки .

Регулировка штока бензонасоса ваз 2109 карбюратор

Из-за того, что ремень ГРМ проскочит один или несколько зубьев, будут нарушены фазы газораспределения и двигатель Ваз 2108 2109 21099 инжектор не будет заводиться.
Если искра не проскакивает на свече то причиной может быть: датчик положения коленчатого вала (далее по тексту ДПКВ), шкив коленчатого вала,модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе . Да это правда, неправильная работа датчиков может очень сильно портить жизнь владельцу Ваз 2108 2109 21099 инжектор. Скажу одну важную деталь, от которой Вам сразу станет легче: двигатель Ваз 2109 не будет заводиться из-за неисправности одного единственного датчика — ДПКВ. Если будет неисправен какой-либо другой датчик, то двигатель будет заводиться, только его работа будет неправильной — он может троить, не развивать мощность, повысить расход топлива, но завестись он обязан.
Итак, проверяем ДПКВ Ваз 2108, Ваз 2109, Ваз 21099, целостность его разъема и проводки к нему. Очень часто сгнивает разъем ДПКВ, так как на него снизу может попадать влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подать на него питание с аккумулятора и подносить к его рабочей зоне металл. При приближении металла выходное напряжение датчика должно увеличиваться, при убирании металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пробуем завести. Не завелась — идем дальше.
1б) Шкив коленчатого вала. В чем же тут может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может либо отвалиться или прокручиваться.

Соответственно ДПКВ не отрабатывает при вращении коленчатого вала и ЭБУ не дает команду на искру на свечи. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала крутиться и он исправен. Заодно проверите целостность ремня ГРМ и метки.
1в) Причиной того, что нет искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания не его целостность. Если есть возможность, можно взять модуль зажигания с другой машины и проверить, заведется двигатель или нет.
1г) При неисправном ЭБУ двигатель естественно не будет заводится.
1д) Отсутствие контакта в электропроводке. Все устройства могут быть целые: и ЭБУ,и модуль зажигания и все датчики. Но между ними в проводке будет отсутствовать контакт, например оторван провод или окислен разъем.
2) Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
Проверяем, подается ли топливо на форсунки:
2а) Качает ли топливный насос?

Регулировка штока бензонасоса ваз 2109 карбюратор

У Ваз 2109 с инжектором электрический топливный насос

Топливный насос Ваз 2108 2109 21099 инжектор — электрический, он погружен в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить качает он топливо или нет, можно ослабить один из подводящих топливных патрубков, подставить под них емкость и включить зажигание — из патрубка должен политься бензин.
Давление в топливной рампе Ваз 2109 с инжектором также можно померить с помощью обычного манометра. На регуляторе давления, установленном на топливной рампе есть специальный отвод для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Оно должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2б) Если засорен топливный фильтр, то насос не сможет обеспечить нужную подачу топлива на форсунки автомобиля.

Регулировка штока бензонасоса ваз 2109 карбюратор

Топливный фильтр Ваз 2109

Опять таки, понять засорен фильтр или нет, можно с помощью манометра, подключенного к отводу регулятора давления на топливной рампе автомобиля.
2в) Засорение форсунок.

Регулировка штока бензонасоса ваз 2109 карбюратор

При засорении форсунок они либо совсем не пропускают топливо, либо топливо поступает в меньшем количестве и не распыляется, а капает. Из-за засорения форсунок может быть затруднен запуск двигателя Ваз 2108 2109 21099 инжектор именно в мороз. Такой автомобиль как правило не развивает полной мощности во время езды.
2г) Топливо может не распыляться форсунками, если на них не поступают сигналы на открытие с ЭБУ. Необходимо убедиться,что на форсунки насажены фишки и все провода целые.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях Ваз 2108, Ваз 2109, Ваз 21099 часто происходит такое явление, как проскальзывание, либо срезание зубьев ремня ГРМ. При этом нарушаются фазы газораспределения двигателя и он не может завестись.
Чтобы убедиться, что ремень ГРМ не проскочил необходимо снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика.Если все в порядке идем дальше.
4) Если свечи Ваз 2108 2109 21099 залило, то их нужно просушить. На залитой свече искра не образуется. Если Вы выкрутили свечу, а она вся мокрая, то надо выкрутить все остальные и прокалить их на газу. Если их повторно зальет, надо искать причину в другом месте.
5) Некоторые Ваз 2108 2109 21099 инжектор не могут запуститься в мороз с подключенным датчиком температуры двигателя. Наверное это особенность прошивки или еще чего. Откидываешь фишку датчика температуры, двигатель с трудом, но запускается. При подключенном — нет.
Такая особенность может кого угодно поставить в тупик: и искра есть, и свечи мокрые, и ремень не проскочил, а машина не заводится. Откинул датчик температуры, а она завелась. Эта ситуация конечно скорее исключение, нежели правило, однако владельцу Ваз 2109 о ней лучше знать.
6) Тоже редкая ситуация, но она бывает. Осыпание катализатора в глушителе автомобиля. В соответствии с требованиями по экологии в глушителе Ваз 2108, Ваз 2109, Ваз 21099 инжектор устанавливается катализатор, который уменьшает выбросы вредных газов в атмосферу. Если этот катализатор сыпется внутри глушителя,то будет затруднен выхлоп отработанных газов и двигатель либо совсем не заведется, либо будет глохнуть. Чтобы исключить данный пункт необходимо просто ослабить хомут крепления между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель Ваз 2108, Ваз 2109, Ваз 21099 инжектор не заводится, однако следует помнить что бывают частные случаи, в которых помочь смогут только на СТО.

https://avtonomnaya-gazifikaciya.ru/granta/shtok-benzonasosa-vaz-2109-karbyurator.html
https://mmdog.ru/combi-boilers/power-supply-system-vaz-2109-injector-circuit/

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
