Как читать автомобильные электросхемы — примеры, объяснения

Содержание

Схема автомобиля — Каталог электронных схем автомобилей

Почему полезно разбираться в автоэлектрике

Даже если у вас не технический склад ума или ваш доход позволяет вам не задумываться о таких мирских мелочах — замена обычного сгоревшего предохранителя в долгом пути позволит вам значительно облегчить жизнь. Я уж не говорю о тех случаях, когда сервисмэны, не желая разбираться в проблеме вашего автомобиля, призывают вас менять все датчики подряд, тратя на эту «карусель» значительные суммы денег (что кстати иногда не гарантирует положительного результата). По-этому, я предлагаю вам не сдаваться раньше времени и попробовать самостоятельно диагностировать поломку вашего автомобиля, а для этого было бы неплохо иметь под рукой электрические схемы, и самое главное — уметь их читать и понимать.

Электросхемы? — разберется даже школьник!

Встретив впервые принципиальную электрическую схему автомобиля, я понял, что принципы ее построения и обозначение на ней элементов — стандартизированы, и те элементы, которые присутствуют во всех автомобилях — обозначаются одинаково, независимо от производителя автомобиля. Достаточно один раз разобраться, как читать такие электросхемы, и вы с легкостью сможете понимать, что на ней изображено, даже если вы впервые видите конкретную схему от конкретного автомобиля и даже ни разу не лазили к нему под капот.

Графические обозначения элементов схемы могут слегка отличаться, к тому же бывают черно-белые варианты исполнения и цветные. Но буквенное обозначение везде одинаково. Помимо принципиальных электрических схем полезно иметь схемы, на которых обозначено физическое расположение (в пространстве) на кузове различных жгутов, разъемов и точек заземления — это поможет вам быстро отыскать их. Итак, давайте взглянем на примеры таких схем, а потом приступим к описанию их элементов.

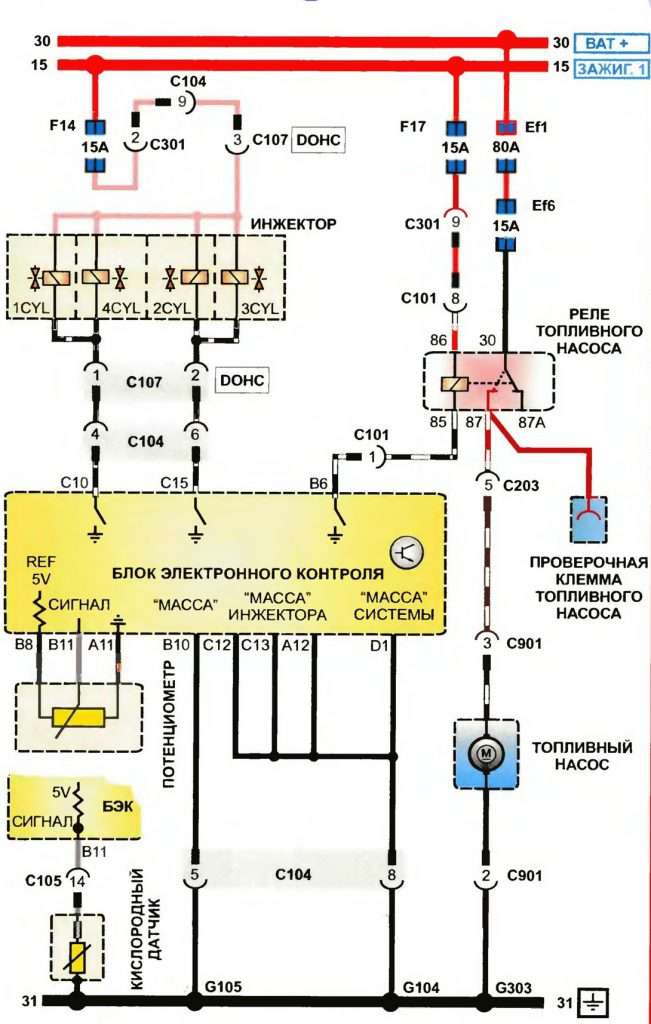

Пример принципиальной электрической схемы автомобиля

Пример принципиальной электрической схемы автомобиля

На принципиальной схеме не указано физическое взаимное расположение элементов, а лишь показано, как эти элементы связаны друг с другом. Важно понимать, что если два элемента на такой схеме изображены рядом друг с другом — на самом кузове они могут быть совершенно в разных местах.

Схематическое расположение электрических компонентов на кузове

Схема автомобильной электрики

Такая схема несет другой тип информации: трассировка кабельных кос и приблизительное расположение разъемов на кузове.

Трехмерная точная схема расположения электрических компонентов автомобиля

Трехмерная электрическая схема автомобиля

Встречаются и такие схемы, на которых уже точно показано, как и куда проходят кабельные трассы в кузове автомобиля, а также точки заземления.

Как читать автомобильные электросхемы - примеры, объяснения автосхемы автосхемы 2

Диагностика электрооборудования

Прежде чем приступить к ремонту электрооборудования, необходимо выяснить причины возникновения неисправности. Находят поломку с помощью диагностики, для выяснения причины использует различные инструменты и оборудование:

  • мультиметры, вольтметры, омметры;
  • стенды для проверки генераторов или стартеров;
  • сканеры для компьютерной диагностики двигателей или автоматической трансмиссии.

Диагностируя аккумулятор, ареометром проверяют плотность электролита в банках, с помощью нагрузочной вилки выясняют, способна ли аккумуляторная батарея работать под нагрузкой. Диагностика электрооборудования – дело непростое, зачастую в электрике намного сложнее найти причину неисправности, чем произвести сам ремонт. Именно поэтому автоэлектрики пользуются большим спросом, а за их работу берется почасовая оплата.

Стандартные элементы принципиальной схемы автомобиля

Приступим же, наконец, к рассмотрению элементов схемы и научимся ее читать.

Стандартные цепи питания и соединение элементов

Цепи питания — элементы схемы передающие ток, изображаются линиями: в верхней части схемы изображены цепи с положительным потенциалом («плюс» аккумулятора), а внизу — с нулевым, т.е. земля (или «минус» аккумулятора).

Цепь 30 — идет от плюсовой клеммы аккумулятора, 15 — от аккумулятора через замок зажигания — «Зажигание 1» Цепь под номером 31 — заземление

Некоторые провода также имеют цифровое обозначение в месте подключения к устройству, это цифровое обозначение позволяет не прослеживая цепь определить откуда он идет. Эти обозначение объединены в стандарте DIN 72552 (часто используемые значения):

Обозначение контактов на автомобильной схеме по номерам

Для удобства, соединения между элементами на цветных схемах изображены разными цветами, соответствующими цветам проводов, а на некоторых схемах также указывается сечение провода. На черно-белых схемах цвета соединений обозначаются буквами:

Цветовые обозначение проводов на электросхеме

Иногда можно встретить пустую окружность в узле — это означает, что данное соединение зависит от комплектации автомобиля, линии при этом, как правило, подписаны.

Обозначение разъемов на электросхеме — коннекторы

Пин №2 разъема С301 соединяется с пином №9 разъема С104, который, в свою очередь, идет в пин №3 разъема С107
Провода в автомобильной электропроводке соединяются несколькими способами, и один из них — разъемы (Connector). Обозначаются разъемы буквой «С» и порядковым номером. На рисунке слева вы видите схематическое изображение соединений участков провода через разъемы. Вообще, правильнее говорить не «пин №2», а «терминал №2», если встретите в схеме такое понятие, то теперь будете знать, что это порядковый номер соединения (контакта) в разъеме.

Ну а на этом рисунке видно, как нумеруются контакты в разъемах и как правильно их считать, чтобы узнать где какой пин. Контакты нумеруются со стороны «мамы» с верхнего угла слева на право построчно. Со стороны «папы», соответственно, зеркально.

Кстати, на многих форумах автомобильные разъемы почему-то называют «фишками», в гугле по поводу такой «этимологии» никакой информации нет. Если вы знаете или догадываетесь, откуда пошло такое название, пишите в комментариях, не стесняйтесь.

Соединение проводов в автомобиле — соединительные колодки (Splice)

Помимо разъемов (Connectors) провода в автомобиле соединяются при помощи пакета перемычек или соединительных колодок ( в электросхемах на английском — Splice). Обозначаются соединительные колодки, как вы видите на рисунке, буквой «S» и порядковым номером, например: S202, S301.

В некоторых электросхемах есть отдельное описание каждой колодки и расписано назначение проводов, подводимых к ней. Главная отличительная особенность колодки (Splice) от разъема (Connector) в том, что соединяется группа проводов: есть один входящий провод и группа исходящих потребителей, как правило, это шины питания.

Обозначение предохранителей на электросхемах

Еще один элемент электрической схемы, передающий энергию — предохранитель. Предохранители в автомобиле имеют два обозначения: Ef — предохранитель в моторном отсеке (engine fuse) и F (fuse) — предохранитель в салоне автомобиля. Как и во всех других случаях, после обозначения идет порядковый номер предохранителя и номинал тока ( в Амперах), на который он рассчитан. Все предохранители расположены рядом — в блоках предохранителей и реле.

Обозначение автомобильных реле: распиновка, контакты

Автомобильное реле имеет обычно 4 или 5 контактов, которые имеют стандартную нумерацию (но бывают и случаи, когда нумерация не совпадает). Два контакта при этом являются управляющими: 85 и 86, а остальные коммутируют контакты, по которым проходят значительные токи. Реле, как и предохранители, располагаются, в основном, в блоках под капотом и в салоне, но бывают случаи навесного монтажа реле в любом непредсказуемом месте, особенно при самостоятельной установке кем-либо.

Условные обозначения автомобильных датчиков на схемах

  1. Датчик холостого хода (ДХХ)
  2. Электронный блок управления (ЭБУ) двигателем
  3. Датчик температуры охлаждающей жидкости
  4. Датчик положения дроссельной заслонки (ДПДЗ)
  5. Датчик абсолютного давления воздуха во впускном коллекторе (ДАД)
  6. Датчик давления в системе кондиционирования
  7. Датчик температуры воздуха во впускном коллекторе

На схеме выше представлены далеко не все датчики, которые могут быть в автомобиле. Условное обозначение датчиков также может отличаться, но все они обычно подписаны, как и все другие элементы, преобразующие энергию в электрической сети автомобиля.

Как читать автомобильные электросхемы - примеры, объяснения Как читать автомобильные электросхемы - примеры, объяснения Как читать автомобильные электросхемы - примеры, объяснения

Неисправности автогенераторов и способы их устранения

При работе генераторов могут возникать неисправности механического и электрического характера. Зачастую одна вовремя не исправленная поломка становится причиной других.

Признаки повреждения генератора:

  • мигание или постоянная работа лампы зарядки при работающем моторе;
  • недостаточная зарядка или перезаряд аккумулятора;
  • тусклый свет внешней световой сигнализации;
  • пульсации свечения ламп;
  • значительное увеличение яркости свечения ламп при повышении оборотов;
  • посторонние звуки, источником которых является генератор или привод.

Механические поломки

Распространенные неисправности механического характера:

  • появление трещин на приводном шкиве;
  • обрыв ремня привода;
  • износ подшипников якоря, который приводит к заклиниванию генератора.

Трещины и сколы на шкиве обнаруживаются при визуальном осмотре узла. Острые кромки начинают разрушать приводной ремень, который может сойти со шкива по поврежденным кромкам. Поломанный или лопнувший шкив требуется заменить новым, ремонт узла невозможен. Новый шкив должен иметь такие же геометрические параметры, как и изношенный.

Поврежденные подшипники якоря начинают издавать при работе характерный свист. Затягивать с ремонтом не следует, поскольку нарушается режим работы генератора из-за изменения зазора между якорем и статором. В итоге якорь может заклинить, что приведет к обрыву ремня и повреждениям щеток и обмотки.

Электрические поломки

Поломки электрической части генераторов:

  • истирание токосъемных щеток;
  • протирание коллекторной части ротора генератора;
  • выход из строя регулятора напряжения;
  • межвитковые замыкания обмотки статора;
  • выгорание выпрямительного диодного моста;
  • разрушение соединительной проводки;
  • обгорание или окисление мест подключения проводки.

Для проверки работоспособности генератора применяется мультиметр или вольтметр, предназначенный для измерения постоянного напряжения 0-20 В. Перед началом замеров рекомендуется прогреть агрегат, дав ему поработать 10-15 минут при холостых оборотах двигателя и работающем потребителе (например, ближнем свете фар). Замер напряжения между положительной клеммой генератора и массой автомобиля должен показать значение в пределах 13,5-14,5 В. Более точная информация имеется в инструкции по ремонту и обслуживанию машины. При отклонении напряжения от норматива требуется замена реле-регулятора.

Проверка напряжения на клеммах батареи позволяет обнаружить повреждения соединительной проводки. Для полноценного замера требуется увеличить обороты двигателя до высоких и подключить мощные потребители энергии (например, дальний свет фар, обогревы стекол и сидений). В этом случае напряжение должно быть близким к значению на реле-регуляторе. В противном случае требуется провести проверку проводов и точек подключения.

Исправность диодного моста проверяется путем установки мультиметра на положительный вывод генератора и массу в режиме замера переменного тока. Значение напряжения должно находиться в пределах до 0,5 В. Более высокое напряжение является признаком неисправности диодного моста.

Процесс замены генератора на Форд Фокус 2 показан в видео, предоставленном каналом “Азбука Форд”.

Замер пробоев обмоток генератора производится при отключенном аккумуляторе и отсоединенной от положительной клеммы устройства проводке. Тестер, переключенный в режим амперметра, подключается между клеммой и проводкой. Допустимым считается значение до 0,5 мА. При повышенном токе возможен пробой деталей диодного моста либо обмоток.

Для проверки обмоток возбуждения необходимо снять генератор с автомобиля. Работы ведутся при удаленном регуляторе напряжения и щеточном узле. Перед началом проверки контактные кольца очищаются от грязи. Тестирование выполняется мультиметром, переведенным в режим омметра. Подключение ведется к контактным кольцам. Нормальное значение сопротивления находится в интервале 5-10 Ом. Для замера пробоя на массу омметр цепляется к кольцам и корпусу. В исправном состоянии значение сопротивления будет бесконечным, при иных значениях – имеется пробой.

Условные обозначение сложных элементов на автомобильных схемах — примеры схем

Теперь рассмотрим, как на электрической схеме обозначены более сложные и не стандартные элементы, такие как: стартер, катушка зажигания и другие и приведем несколько примеров схем, на которых они изображены. В различных схемах изображение таких элементов может меняться, но элементы всегда подписаны и интуитивно понятно нарисованы, по-этому, ниже будут приведены только некоторые из них, иначе эта статья растянется надолго.

  1. Аккумуляторная батарея (АКБ)
  2. Замок зажинагия
  3. Комбинация приборов
  4. Выключатель
  5. Стартер
  6. Генератор

Если вы помните школьный курс физики, то найдете на схеме, представленной выше, уже знакомые обозначения, например: электромотор, диод, ключ, элемент питания, лампа накаливания. Эти, знакомые почти каждому, условные обозначения помогают понять смысл и назначение приборов в бортсети автомобиля, преобразующих электроэнергию.

  1. Катушка зажигания
  2. Электронный блок управления двигателем (ЭБУ)
  3. Датчик положения коленчатого вала

На этой схеме уже появляется такой более сложный элемент схемы как — блок управления или контроллер. Каждый элемент сети автомобиля, имеющий микросхемы или транзисторные ключи в своем составе, помечается значком с изображением транзистора. Обращаю ваше внимание на то, что в данном примере выше, изображены далеко не все выводы ЭБУ — только те, которые нужны именно на этой схеме. На схемах ниже вы так же встретите изображение ЭБУ.

  1. Блок управления двигателем (ЭБУ)
  2. Октан-корректор
  3. Электромотор (в данном случае — бензонасос)
  4. Датчик концентрации кислорода

На этой схеме еще раз изображен ЭБУ, но уже с другими выводами, кстати, по нарисованным ключам на ЭБУ можно понять, какую функцию в данном случае выполняет контроллер: замыкает данные линии на землю, то есть запитывает элементы, подключенные к этим проводам и плюсовой клемме АКБ.

  1. Электромагнитный клапан рециркуляции отработавших газов
  2. Двухходовой клапан
  3. Гравитационный клапан
  4. Комбинация приборов
  5. Электронный блок управления двигателем
  6. Датчик скорости

На данном примере схемы мы встречаемся с изображением клапанов, прошу обратить внимание, что у двухходового клапана контакты пронумерованы, в отличие от остальных. На изображении датчика скорости изображен транзистор, значит в элементе присутствует полупроводниковый элемент.

  1. Переключатель наружного освещения
  2. Переключатель указателей поворота
  3. Переключатель корректора фар
  4. Корректор левой фары
  5. Левая фара автомобиля
  6. Корректор правой фары
  7. Правая фара автомобиля

На данной схеме изображены элементы управления освещением автомобиля. У таких сложных переключателей как замок зажигания или переключатель наружного освещения имеется набор контактов, между которыми в различных положениях переключателя коммутируется ток. На схеме прекрасно видно, в каком режиме переключателя какие контакты соединяются.

Мощность прикуривателей

Для расчета максимальной мощности используется формула вида Р=I*U*a, где:

  • Р — расчетная мощность;
  • I — сила тока в цепи питания;
  • U — рабочее напряжение
  • a — поправочный коэффициент, учитывающий потери в цепи питания (при базовых расчетах не учитывается).

Электрическая схема цепи прикуривателя

Например, если устройство рассчитано на напряжение 12 В и силу тока 15 А, то максимальная потребляемая мощность составляет 12*15=180 Вт. Данный параметр определяет кратковременную нагрузку на электрические цепи, запрещается коммутировать оборудование с аналогичным энергопотреблением на длительное время. При протекании электрического тока происходит нагрев металлических жил проводки, что вызывает оплавление или возгорание изоляции. Для коммутации приборов следует использовать штатную розетку или гнездо, установленное самостоятельно.

Как Читать Электрические Схемы Автомобиля

И не стоит думать, будто это нужно только владельцам современных иномарок, где полно автоматики.

Как читать автомобильные электросхемы - примеры, объяснения
Многим водителям схема помогает осуществить монтаж сигнализации, автозапуска и многих других устройств, где подключение к бортовой сети автомобиля является обязательным.
Как читать автомобильные электросхемы - примеры, объяснения
Если цепь входит в жгут, он будет отмечен с небольшим отклонением в определенную сторону, в которую он повернут. Такие приборы необходимые для замыкания электропроводки либо ее размыкания в случае необходимости.
Как читать электросхемы VAG, Часть 1
Как читать автомобильные электросхемы - примеры, объяснения
Определяется точная последовательность каскадов для того, чтобы установить направление прохождение сигнала.
Как читать автомобильные электросхемы - примеры, объяснения
И идут они именно так, как нарисовано на этих схемах, ну по крайней мере, так должно быть.
Как читать автомобильные электросхемы - примеры, объяснения
Она только показывает, как все потребители и источники энергии связаны. Чаще всего он устанавливается в моторном отсеке на переднем щитке.
Как читать автомобильные электросхемы - примеры, объяснения
Сюда приходит только управляющее положительное напряжение.
Как читать автомобильные электросхемы - примеры, объяснения
Иными словами, эти проводники просто соединены друг с другом. Он синхронизирует электронное управление частей двигателя с данными ЭБУ.
Как читать автомобильные электросхемы - примеры, объяснения
Как читать электросхемы VAG, Часть 2

Условные обозначения

Эти компоненты устройства системы установлены в определенном порядке на электросхеме и между собой они могут быть связаны либо параллельно, либо последовательно. Для понимания работы электрической части отечественного автомобиля пройдемся по нумерации и назначению элементов схемы. Если говорить непосредственно о реле, то в этом случае контакты указываются в состоянии, когда через обмотку девайса не передается энергия. Отыщите конденсаторы, расположенные около входа каскада, а также на его выходе.

В комплекте с сервисной книжкой может идти таблица, которая позволит без проблем расшифровать те или иные элементы сети, характерные для определенной модели транспортного средства.
Как читать автомобильные электросхемы - примеры, объяснения
Помимо того что вы разберетесь, как научиться читать электрические принципиальные схемы, вам следует также разобраться в приложенных к ним схемах соединения, которые принято называть монтажными. Кнопка — прерыватель, задействующая аварийную остановку.
Как читать автомобильные электросхемы - примеры, объяснения
Это резистор с мощностью рассеивания 0,25Вт и номиналом 10кОм на схеме 10К. Для вычерчивания компонентов схемы можно использовать как уже подготовленные трафареты, находящиеся в библиотеке программы, так и какие-либо собственные заготовки.
Как читать автомобильные электросхемы - примеры, объяснения
Датчик, сигнализирующий о малом давлении масла. В стандартном состоянии эти компоненты различаются, поскольку они могут быть либо замкнутыми, либо разомкнутыми.
Как читать автомобильные электросхемы - примеры, объяснения
Об этом мы расскажем ниже. Такое совмещение касается схем в основном автомобилей ранних выпусков.
Как читать автомобильные электросхемы - примеры, объяснения
И тогда понадобится электросхема прицепа легкового автомобиля и, естественно, навыки, позволяющие разобраться в ней. Для его проверки нужен осциллограф.
Как читать электрические схемы автомобиляКак читать автомобильные электросхемы - примеры, объяснения

Что они содержат?

Специализированное сопротивление, изменяющее ток электридвигателя печки, и, соответственно, скорость обдува.

Эти трассы обозначаются тонкими линиями, причем цвет их должен соответствовать реальному цвету проводов.
Как читать автомобильные электросхемы - примеры, объяснения
Обычно встраивается в его механизм. Входные цепи Зачастую для тех людей, которые приблизительно понимают, как читать электрические схемы автомобиля, входные цепи каскада не требуют никаких пояснений.
Как читать автомобильные электросхемы - примеры, объяснения
Также необходимость разбираться в работе той или иной схемы для авто может возникнуть у тех владельцев машин, которые желают внести коррективы в работу системы. Элементы, подсоединённые к одному напряжению цепи, называются ветвью. Особенное внимание в данном случае нужно будет уделить детекторам, а также всевозможным преобразователям частоты. Бесконтактные датчики более надежны, но привередливы к напряжению бортовой сети.
Как читать автомобильные электросхемы - примеры, объяснения
Находят в справочнике, чему оно соответствует, и узнают всю возможную информацию об элементе. Электросхема — это специализированное графическое изображение, на котором демонстрируются пиктограммы различных элементов, находящихся в определенном порядке в цепи, а также связанных между собой параллельно или же последовательно.

Как читать автомобильные электросхемы - примеры, объяснения
Однако если речь идет о какой-либо элементарной неисправности либо же нужно подключить , ЭБУ, фары, габаритные огни и прочее, то сделать это самостоятельно вполне реально. В этом случае также важно понять, как научиться читать схемы электрические, потому что в преимущественном большинстве случаев их обязательно прилагают практически к каждому устройству.

К примеру, сегодня многие отечественные водители производят тюнинг транспортных средств своими руками различными способами. Всевозможные однотипные блоки или же компоненты схемы нужно будет изобразить посредством копирования представленных элементов, внося уже потом нужные дополнения и правки. В самом худшем варианте показания спидометра будут врать, либо спидометр не будет показывать скорость автомобиля. Помимо этого, понимать работу схемы нужно и в случае, если вы решите самостоятельно установить противоугонную установку. Естественно, если произошли более сложные проблемы в работе сети и оборудования, то выявить их самостоятельно без опыта вряд ли получится.

Прикуриватель, выведенный в салон. Определите единицу измерения, в которой будет чертиться электрическая схема, а также необходимый масштаб изображения. При этом стоит отметить тот факт, что любой такой чертеж не демонстрирует реальное местонахождение тех или иных элементов, а используется только для того, чтобы указать их связь друг с другом.
Автоэлектрика. Условные обозначения

Что такое электрическая схема?

Так же существуют электрические схемы автомобиля отдельных узлов, которые более подробно раскрывают суть работы электроники автомобиля.

Обычно на современных схемах это обозначают так: Чтоб уж совсем наглядно показать этот момент. Сегодня с таким стремительным развитием технологий очень важно знать, как читать электросхемы автомобилей.

Также читать электросхему необходимо тем водителям, у которых есть прицеп, поскольку зачастую возникают сложности в его подключении своими руками к системе. В этом случае также важно понять, как научиться читать схемы электрические, потому что в преимущественном большинстве случаев их обязательно прилагают практически к каждому устройству. Поначалу это может сбить с толку, но в этом нет ничего сложного, разобраться своими силами вполне возможно.

Сюда приходит только управляющее положительное напряжение. К этому пункту относится все электрооборудование, которое потребляет энергию, преобразовывая ток в другой тип энергии. В этом месте может быть пересечение дорожек или спайка из проводков.

Какие возможности открываются перед автовладельцем, разбирающемся в схемах?

Как устроено электрооборудование любого автомобиля? Уметь разбираться в схеме должны и те автолюбители, которые периодически пользуются прицепом, поскольку часто наши соотечественники сталкиваются с проблемой подключения. Временно можно подпилить отверстия крепления до овальных форм и сместить датчик относительно своей оси. В самом худшем варианте показания спидометра будут врать, либо спидометр не будет показывать скорость автомобиля.

Например вот: Почти над каждым проводом есть числа. Основные аспекты правильного чтения электросхемы оборудования Итак, как читать автомобильные схемы и что нужно знать об их расшифровке? Соответственно, сама проводка на ней может быть изображения разрывами и отрезками. Сам цвет проводников может быть однотонным или двойным, это говорит о том, основной ли это кабель либо дополнительный. Электросхемы — это обыкновенное графическое изображение, на котором показаны пиктограммы разных элементов, расположенных в определенном порядке в цепи и связанных между собой последовательно или параллельно.

Что представляют собой автомобильные электросхемы?

В таких электросхемах проводники могут быть указаны отрезками или с разрывами. И вот, разбираясь с принципиальной электросхемой своего автомобиля, и показывая своему знакомому, я увидел не понимание в его глазах, и желание чтобы от него отстали. В случае отклонения показателей от указанных значений в таблице, датчик будет врать.

Номера, указанные на узлах, должны соответствовать реальным цифрам. На самом деле чтение электросхем автомобиля не такое уж и сложное занятие. При этом стоит отметить тот факт, что любой такой чертеж не демонстрирует реальное местонахождение тех или иных элементов, а используется только для того, чтобы указать их связь друг с другом. Таких датчиков существует 2 типа: контактные и бесконтактные. Зачем они нужны?
Учимся читать электросхему автомобиля. Часть 3. Автоэлектрика.
