Как работает трансмиссия на ниве

Относительно сложная схема распределения момента от ДВС на колеса объясняется универсальным предназначением Нива 2121 – при грамотном использовании на ней комфортно передвигаться в городе и по раскисшему проселку.
Обеспечиваются подобные свойства наличием раздаточной коробки с блокировкой межосевого дифференциала, дополняющих 4- или 5-ступенчатую «механику», в зависимости от года выпуска. Рычаг, находящийся ближе к торпедо, отвечает за отключение/включение межосевого дифференциала, второй «малый» рычаг управляет демультипликатором и имеет 3 положения: повышенный и пониженный ряды, а также нейтраль.

Устройство и принцип действия раздатки Нива 2121

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение.

Корпус Корпус дифференциала Валы Муфты Сальники Сателлиты Шестерни Фланцы Рычаги

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

Промежуточное положение отключает коробку (редуктор разомкнут), передвижение авто в этом режиме невозможно. Для управления дифференциалом предназначена передняя косозубая шестерня на промежуточном валу. Включение блокировки, или жесткая сцепка валов приводов обоих осей, осуществляется через муфту. Конструкция характерна для модификаций 21213 и 21214, причем последняя дополнительно комплектуется приводом датчика скорости.

В действующем состоянии (при подключенной понижающей передаче раздатки) передаточное число на первой ступени изменяется с 4,4 до 7,83, второй – с 2,52 до 4,58, третьей – с 1,63 до 2,9, на четвертой – с 1,2 до 2,14, пятой – с 0,98 до 1,75, что выражается в увеличении тягового усилия на колесах.

Как пользоваться раздаткой с демультипликатором на Ниве 2121

Нормальное положение для ручек РК, обеспечивающее адекватное поведение на дороге хорошего качества:

Передняя – от себя Задняя – к себе

Включение специального режима работы трансмиссии производится не за долго до того, как автомобиль начнет преодолевать препятствие (колея, грязь, брод или подъем). Переход на низший ряд необходимо выполнять, остановившись. Возвращение на высшую передачу допускается на ходу, хотя и вызывает проблемы у новичков из-за отсутствия привычного синхронизатора.
Несколько сложнее правильно обращаться с принудительной ручной блокировкой межосевого дифференциала. Она, напротив, включается при небольшом (до 20 км/ч) движении машины из-за несовпадения пазов на блокирующей муфте, сателлитах и зубчатом венце. Для упрощенного включения рычага в нужное положение, учитывая устройство раздатки нива 2121, наберите небольшую скорость, после чего, покачивая руль, потяните рукоятку на себя.

Проблемы также могут возникнуть при отключении блокировки, поскольку зубья муфты буквально зацепляются за венец. Включите задний ход и, раскачивая руль, надавите на рычаг от себя. Данное действие производится сразу после преодоления сложного отрезка во избежание перегрузки КПП. Наиболее эффективно отключать дифференциал совместно с переходом на понижающие ступени. Остановить Ниву 4х4 сможет при этом только диагональное вывешивание колес, поскольку штатная межколесная блокировка не предусмотрена.
Выполняя перечисленные операции, нельзя давать волю физической силе. Попытка «протолкнуть» передачу с высокой вероятностью обернется дорогостоящим ремонтом.

Возможные проблемы

Жесткая эксплуатация, недостаточное внимание, как пользоваться раздаткой на ниве 2121, приводят к появлению:

Вибрации по кузову в движении Вибрации при старте Гула Шума при маневрировании Тугого включение режимов

Опыт показывает, что виной служат: недостаточный уровень масла, неправильная центровка РК, раскручивание крепления опор и повреждение резинок. Дополнительное влияние оказывает состояние кардана и самого двигателя.

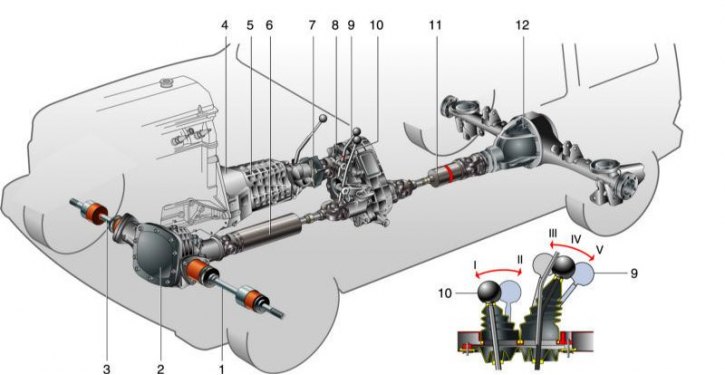

Агрегаты трансмисси: 1, 3 – приводы передних колес; 2 – передний мост; 4 – сцепление; 5 – коробка передач; 6 – передний карданный вал; 7 – промежуточный вал; 8 – раздаточная коробка; 9 – рычаг переключения передач раздаточной коробки; 10 – рычаг блокировки дифференциала; 11 – задний карданный вал; 12 – задний мост; I – дифференциал разблокирован; II – дифференциал блокирован; III – включена низшая передача; IV – нейтральное положение; V – включена высшая передача

Автомобиль «Нива» – полноприводный, т.е. ведущими являются все колеса. Полный привод – постоянный: крутящий момент от двигателя всегда передается сразу на обе оси (мосты не отключаются). Такая схема повышает проходимость автомобиля, одновременно снижая нагрузки на узлы трансмиссии, но несколько увеличивает расход топлива.

Передний и задний мосты связаны через межосевой дифференциал, позволяющий передним и задним колесам вращаться с разными угловыми скоростями в зависимости от траектории и условий движения. Межосевой дифференциал расположен в раздаточной коробке и аналогичен межколесным дифференциалам, расположенным в переднем и заднем мостах. Однако, в отличие от них, межосевой дифференциал можно принудительно блокировать (рычаг блокировки находится на тоннеле пола). При этом передний и задний карданные валы становятся жестко связанными между собой и вращаются с одинаковой частотой. Это значительно повышает проходимость автомобиля (на скользких подъемах, в грязи, снегу и т.п.), но ухудшает управляемость и увеличивает износ деталей трансмиссии и шин на покрытии с хорошим сцеплением. Поэтому блокировку дифференциала можно использовать только для преодоления сложных участков и на небольшой скорости. Для предупреждения водителя о включенном режиме блокировки служит контрольная лампа на панели приборов.

Включать блокировку дифференциала можно при движении автомобиля, если колеса не буксуют. Блокировка межосевого дифференциала не избавляет автомобиль от опасности «диагонального вывешивания», когда одно из колес на каждой оси теряет сцепление с грунтом – в этом случае подсыпают грунт под вывешенные колеса или подкапывают его под остальными.

Для увеличения крутящего момента, подводимого к колесам, служит низшая передача в раздаточной коробке, ее передаточное число – 2,135. Высшая передача, предназначенная для нормальных условий движения, имеет передаточное число 1,20. Таким образом, водитель может использовать один из двух рядов передаточных чисел – с высшей или низшей передачей в раздаточной коробке. Суммарные передаточные числа «верхнего» ряда (с I по V передачу) – 4,40; 2,52; 1,63; 1,20; 0,98, «нижнего» – 7,82; 4,47; 2,90; 2,13; 1,75. Низшую передачу в раздаточной коробке включают перед преодолением заснеженных, песчаных участков, крутых подъемов, при буксировке грузов и т.п., когда ощущается недостаток тяги двигателя или для движения с очень малой скоростью. Включать низшую передачу в раздаточной коробке необходимо заранее, на стоящем автомобиле, так как муфта переключения передач не имеет синхронизаторов. Высшую передачу при некотором навыке удается включить и при движении со скоростью не выше 30–35 км/ч, однако, если есть возможность, лучше снизить скорость или остановиться.

Автомобиль с постоянным полным приводом предъявляет особые требования к шинам. Они должны быть одинаковы не только по размеру, но и по степени износа. Разные радиусы качения шин вызовут повышенный износ дифференциалов при обычных условиях движения, а при включенной блокировке — повышенный износ других деталей трансмиссии и пробуксовку колес.

Всем Хай)
Многие люди столкнулись с такой болячкой как «Нива-головного мозга» Болячка очень тяжелая и трудно излечимая!)) На ранних стадиях еще есть шансы, но стоит перейти первые две стадии, как приходит капут) И так эта тема для тех, кто только хапнул эту «заразу» Здесь мы поговорим о приемах вождения нивы! Наберайтесь терпения, читать придется много! Ну поехали!

ЧТО ТАКОЕ ПОЛНЫЙ ПРИВОД?
Прежде, чем начать разговор об особенностях управлений Нивы, давайте попробуем разобраться в том, что из себя представляет полноприводный автомобиль. Лучше всего это сделать с помощью несложных теоретических выкладок.

Итак, за счет чего движется автомобиль?

Потенциальные возможности движения определяет сила тяги, развиваемая двигателем. Для движения автомобиля надо, чтобы она по своей величине была как минимум равной сумме сил сопротивления движению. Для того, чтобы автомобиль мог тронуться с места, сила тяги должна непременно превосходить все «сопротивляющиеся» силы.

С другой стороны, сила тяги при движении автомобиля реализуется через ведущие колеса и ограничивается их сцеплением с дорогой: недостаток тягового усилия заставит двигатель заглохнуть, а избыток приведет к неизбежному проскальзыванию (буксованию) ведущих колес.

Сила сцепления колес с дорогой определяется весом, приходящимся на ведущие колеса (именно они реализуют силу тяги), умноженным на величину коэффициента сцепления покрытия. Для сухого асфальта он, к примеру, составляет 0,8, а для льда — 0,1. То есть реализуемая сила тяги на льду в 8 раз меньше. Вот почему в зимних условиях возникают проблемы с троганием. Впрочем, и с торможением тоже.

Для автомобиля с колесной формулой 4×2 (всего колес — 4, ведущих — 2), вес, приходящийся на ведущие колеса, составляет от 40 до 60% общего веса автомобиля. Для автомобиля с колесной формулой 4×4 на ведущие (читай — все) колеса приходится 100% веса. Именно поэтому у полноприводного автомобиля реализуемое тяговое усилие примерно в два раза больше, чем у машины с колесной формулой 4×2.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ НИВЫ. ПОСТОЯННЫЙ ПОЛНЫЙ ПРИВОД
Давайте разберемся, насколько Нива приспособлена к возможностям движения вне дорог, определим ее «вездеходный статус». Но прежде сделаем небольшое, но очень важное отступление.

По своей сути описываемый нами автомобиль является вездеходом примерно на 25, максимум на 30 процентов, ибо несмотря на свои внедорожные способности, он, главным образом, рассчитан на езду по твердым дорогам. Поэтому ни в коем случае не следует безвылазно гонять Ниву по тяжелому бездорожью — она этого просто не выдержит.

Итак, Нива имеет постоянный привод на все колеса или, как говорят, постоянный полный привод. Это значит, что крутящий момент от двигателя постоянно подводится и к передней, и к задней оси. Почему передний мост сделали неотключаемым? Такой вопрос задают многие автолюбители.

Концепция постоянного полного привода покоится на «трех китах».

«Кит» первый — проходимость. Водителю нет необходимости думать и гадать, надо ли подключать второй мост и когда его лучше выключить: Нива всегда готова к преодолению препятствий.

Теперь представьте себе ситуацию, когда требуется проехать скользкий участок. Водитель переводит трансмиссию в полноприводный режим и на повороте, приготовившись откорректировать занос задней оси, сталкивается вдруг со сносом передка — явлением, доселе ему неведомым. Нет необходимости доказывать, что любое неожиданное поведение автомобиля может привести к непоправимым последствиям. Так что в этом смысле постоянный полный привод безопаснее, и его обладатель — Нива — в большинстве случаев не меняет характера управляемости.

«Кит» третий — возможности производства. Здесь все идет под девизом максимального использования деталей от машин семейства ВАЗ2101-2106.

Чтобы избежать паразитных моментов, возникающих в трансмиссии при движении по твердым дорогам (на поворотах и при переезде неровностей все четыре колеса, как известно, проходят разные пути и, соответственно, имеют разные скорости вращения), между осями установлен дифференциал. Выполняет он те же функции, что и межколесные — дает возможность вращаться с различными скоростями (не прерывая передачи крутящего момента) деталям, между которыми он находится. Называется такой дифференциал межосевым и расположен он в раздаточной коробке.

Для того, чтобы избавиться от известного недостатка межосевого дифференциала, когда при заметной разнице в коэффициенте сцепления дорожного покрытия буксует та ось, колеса которой находятся на более скользком покрытии, а на колеса, стоящие на твердом фунте, крутящий момент не передается, существует режим блокировки дифференциала. Крутящий момент при этом распределяется между осями поровну — между ними как бы вводится жесткая связь. Блокировкой межосевого дифференциала целесообразно пользоваться в следующих случаях:

— на скользких подъемах;

— при движении по сильно пересеченной местности, когда есть вероятность вывешивания одного из колес;

— при трогании с места при условии, что колеса одной из осей находятся на покрытии с низким коэффициентом сцепления.

Не следует использовать блокировку дифференциала при движении по твердым дорогам. Помните, что это средство повышения проходимости и при наличии жесткой связи между осями всегда идет более интенсивный износ шин и деталей трансмиссии.
ТЯГОВОЕ УСИЛИЕ И ВОЗМОЖНОСТИ ЕГО УВЕЛИЧЕНИЯ

Грамотное использование всей гаммы передач позволяет подобрать наиболее подходящую для конкретных дорожных условий. Как правило, необходимость использования «нижнего» ряда раздаточной коробки возникает при нехватке крутящего момента на первой передаче «верхнего» ряда, то есть, когда двигатель «задыхается», и автомобиль не едет. Такое может быть при движении по песку, снегу, глубокой грязи, на крутых подъемах, кроме этого, применение «нижнего» ряда трансмиссии оправдано и на твердых дорогах: при буксировке тяжелого прицепа, начале движения в зимнее время сразу после запуска двигателя и, наконец, в случае маневрирования в тех местах, где требуется особая осторожность.
ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ ПРОХОДИМОСТИПрежде, чем начать активно эксплуатировать автомобиль на пересеченной местности, необходимо уяснить для себя такие понятия, как геометрические параметры проходимости. Чаще всего оперируют тремя из них. Передний свес автомобиля (расстояние от передней оси до крайней точки передка) определяет угол въезда, то же, но применительно к задней части машины — угол съезда. Эти углы ограничивают крутизну подъема или спуска, которые автомобиль может преодолеть без задевания за грунт наружными элементами кузова. Следует иметь в виду, что установка буксирного устройства, лебедки, защитных дуг непродуманной конструкции уменьшает эти углы и отрицательно сказывается на проходимости.

База автомобиля и дорожный просвет формируют третий угол — угол рампы. Данный параметр определяет максимальный поперечный перегиб дорожного профиля, который автомобиль способен преодолеть, не касаясь его верхнего перелома.

НИВА В ГОРОДЕ И НА ШОССЕ
Если вести речь о дорогах с твердым покрытием, то описывать какие-либо отличия в поведении Нивы по сравнению с другими автомобилями никакой необходимости нет — в обычных режимах движения таковых просто-напросто не существует. Хочу только предупредить некоторых ретивых «гонщиков». Не надо блокировать межосевой дифференциал в надежде получить более интенсивный разгон: никакого выигрыша в динамике вы не получите. Помните, что блокировка дифференциала на Ниве есть средство повышения проходимости, и пользоваться ей в обычных условиях не стоит.

А вот с демультипликатором ситуация иная. Задействовать «нижний» ряд трансмиссии порою случаев весьма полезно. Если требуется предельно осторожное маневрирование в стесненном пространстве, работа в качестве тягача, старт на непрогретом двигателе в зимних условиях — смело обращайтесь к раздаточной коробке. Этим вы облегчите жизнь себе и своей машине.
ВЫ РЕШИЛИ СЪЕХАТЬ С АСФАЛЬТА.
Прежде всего необходимо принять правильную посадку. Подушку сиденья расположите так, чтобы левая нога, выжав до конца педаль сцепления, оставалась слегка согнутой. Это необходимо для обеспечения надежной работы педалью.

Спинку установите как можно круче (разумеется, в пределах разумного), ибо вертикально расположенный позвоночник человека способен выдерживать большие нагрузки и безболезненно переносить толчки и удары при проезде неровностей. Вдобавок, такая посадка поможет вам крепко и надежно держать руль обеими руками и обеспечит удобный доступ к рукоятке рычага коробки передач.

Обратите внимание на способ захвата рулевого колеса. Большие пальцы рук должны лежать на ободе по окружности, чтобы при ударном контакте управляемых колес с фунтом спицами «баранки» вам не выбило суставы.

Никогда не держите левую ногу на педали сцепления — ее место на опорной площадке. Во-первых, при такой посадке вы получаете дополнительную опору для поддержания равновесия. А во-вторых, постоянное «поглаживание» ступней педали сцепления может привести к очень большим неприятностям и дело здесь не только в износе накладок. При резком крене или «клевке» автомобиля водитель от неожиданности теряет равновесие и рефлекторно ищет опору левой ногой. А нога-то на сцеплении… В предельных условиях, когда автомобиль движется из последних сил, достаточно на секунду прекратить передачу тяги на колеса (а именно это вы сделаете, наступив на педаль), и он остановится. Поверьте, тронуться с места на сложном участке куда труднее, чем пройти его ходом.

Научитесь фиксировать и надежно удерживать ступню правой ноги на педали акселератора. Это нужно, чтобы обеспечить постоянную подачу топлива при проезде неровностей. В то же время, следует быть готовым к резкому сбросу газа или, наоборот, к значительному добавлению.

Тормозами следует пользоваться очень плавно и аккуратно, ни в коем случае не доводя колеса до блокировки. На скользком фунте часто блокируется одно из колес, и автомобиль заносит. В такой ситуации необходимо быстро отпустить педаль тормоза и аккуратно выправить положение машины рулевым колесом. Имейте в виду, что на покрытиях с низким коэффициентом сцепления (грязь, снег и т. д.) отклик автомобиля на управляющие действия рулем отличается «задумчивостью», поэтому почувствовав, что машина не слушается, ни в коем случае не начинайте отчаянно крутить «баранку» — помните, что вы не на асфальте. И еще один важный момент. Нива очень хорошо тормозит двигателем, так что при замедлении на скользкой дороге переключайте передачи вниз вплоть до первой.

При преодолении сложного участка следует заранее выбрать нужную передачу, которая заведомо позволит вам пройти его без переключений и включить блокировку межосевого дифференциала. Сомнения в выборе передач решаются в пользу низшей. Если случилось так, что вы не угадали или данная часть местности оказалась сложнее, чем вы думали, переключайтесь в процессе движения, но очень быстро, при необходимости — «ударным» способом. Помните, что если запас хода невелик, то даже кратковременное прерывание передачи крутящего момента на колеса (при переключениях это неизбежно) может заставить автомобиль остановиться. При экстренных манипуляциях с коробкой передач передние колеса должны быть расположены прямо, дабы снизить сопротивление качению автомобиля.

Включать блокировку межосевого дифференциала на Ниве можно в любых режимах движения. Единственное и обязательное условие — отсутствие пробуксовки колес. Легче всего блокировка включается при смене нагрузок: плавно потяните за рычаг и сбросьте или добавьте газ. Сцепление выжимать не нужно.

С переключением передач в раздаточной коробке сложнее. Манипулировать рычагом демультипликатора следует только после полной остановки автомобиля. Впрочем, если вы в совершенстве владеете приемом двойного выжима сцепления, то, применив его, можно переключиться на хода, но только с низшей передачи на высшую. Скорость при этом не должна быть выше 30 км/ч. Низшую передачу в раздаточной коробке в любом случае можно включать, только полностью остановив автомобиль. Не забывайте об этом!

Сражаясь с бездорожьем, поглядывайте на приборы. Проблем с перегревом у Нивы практически не бывает, так что если вы не заставляете свой джип в течение часа буксовать в песке, то за температурный режим двигателя можете быть спокойны.

Подмигивание лампы аварийного давления масла при кренах автомобиля сообщит вам о недостаточном уровне моторного масла. Если масляная лампа моргает, откажитесь от штурмов крутых подъемов: при наклоне машины есть риск осушения маслозаборного патрубка. А переведя двигатель в режим масляного голодания, вы, в то же время, заставите его работать под большой нагрузкой.

Указатель уровня топлива на Ниве — прибор курьезный. При хорошем крене он может мигнуть лампочкой резерва даже если в баке литров тридцать. Кстати, запас хода по бездорожью у Нивы мал: «прожорливость» в тяжелых условиях может превышать 20 л/100 км, так что отправляясь на очередное сафари, положите в багажник канистру с бензином. При этом обязательно проверьте ее герметичность и надежно привяжите, например, к спинке заднего сиденья.

Заведомо глубокие колеи следует преодолевать, пустив одну из промоин между колес. Двигаться в этом случае необходимо крайне аккуратно, ибо любое неосторожное действие рулем или незначительная пробуксовка колес могут спровоцировать сползание машины в колею. Если такое случилось, и ваш автомобиль не сел на «брюхо», попробуйте выбраться сами. Дайте Ниве небольшой разгон и, уменьшив обороты двигателя, поверните руль в сторону предполагаемого выхода. Добавлять газ в момент зацепления колес за кромку грунта можно только в том случае, если автомобиль укомплектован «грязевыми» шинами ВлИ-5 (или аналогичными): имея специальный рисунок, это колесо в состоянии само прорезать себе дорогу. Если же на вашей Ниве стоят другие колеса, выходить из колеи следует только под сброс газа — этим вы сведете к минимуму вероятность пробуксовки. Не отчаивайтесь, если скользкая колея упорно не хочет вас выпускать из своих объятий — попробуйте выбраться задним ходом, а коль и такой способ окажется бесполезным, примените метод раскачки. Его суть в следующем. Двигаясь по колее, раскачайте машину плавными поворотами руля влево-вправо и, как только почувствуете, что Нива вошла в резонанс, активным рывком руля с одновременным сбросом газа «выдерните» машину из плена.

Главная опасность, подстерегающая вас при преодолении канав и гребней, называется диагональным вывешиванием. Это ситуация, когда контакт с фунтом теряют одновременно два колеса, расположенные по диагонали (например, левое переднее и правое заднее). Чтобы свести риск диагонального вывешивания к минимуму, старайтесь придерживаться следующих правил.

Если при пересечении препятствия возможен отрыв колес от грунта, всегда и обязательно заранее включайте блокировку межосевого дифференциала.

Направляйте машину по такой траектории, чтобы, вне зависимости от крена, три колеса всегда имели контакт с фунтом и отрывались от поверхности по очереди.

И, наконец, постарайтесь правильно выбрать скорость движения. С одной стороны, она должна быть достаточной для обеспечения запаса хода в момент вывешивания. С другой — скорость не должна заставлять автомобиль прыгать, ведь при любых прыжках колеса неизбежно теряют сцепление с покрытием.

Если диагональное вывешивание все-таки произошло, и автомобиль остановился, следует повернуть передние колеса в одну или другую сторону до упора и еще раз попробовать плавно тронуть машину вперед или назад. Помните — вам необходимо зафузить третье колесо, поэтому используйте для этого все возможные способы: попросите, например, пассажиров пересесть на один борт. Ничего страшного, если кому-то из них придется выполнять роль балласта, стоя на бампере. Главное — заставить Ниву наклониться и достать вывешенным колесом до фунта.
