Что такое ходовая часть автомобиля и ее неисправности

Без ходовой части автомобиль попросту не смог бы двигаться, поскольку силовой установке вместе с трансмиссией и приводом попросту некуда бы было передавать крутящий момент.

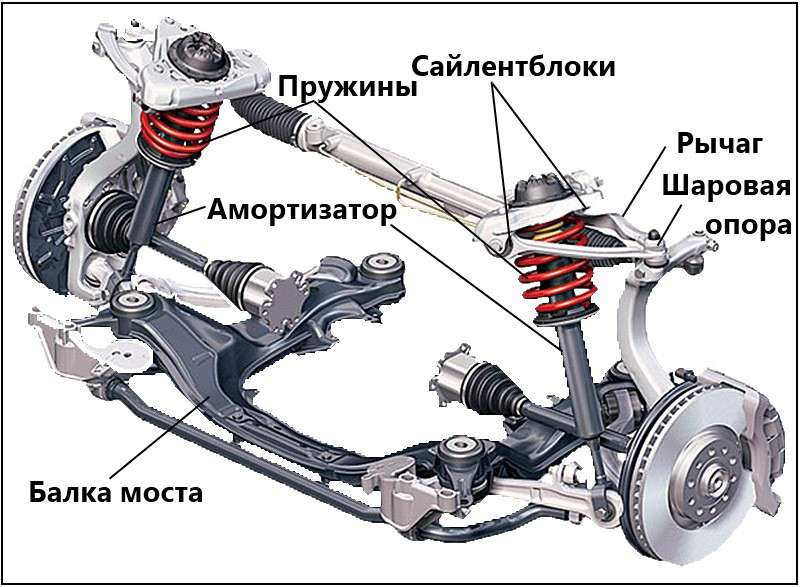

ходовая часть автомобиля

Ходовая часть авто включает в себя колеса, которые и воспринимают этот крутящий момент, вращаются и передвигают автомобиль. Однако это не основная задача ходовой части. Автомобиль передвигается не по идеально ровной поверхности, всегда на дороге имеются изгибы, выступы, ухабы, ямы и т. д.

Если бы колеса крепились к кузову авто или раме без подвески – второй составляющей ходовой части, то о комфортабельности говорить бы не приходилось – практически все неровности сразу бы передавались на кузов, лишь немного снижаясь амортизацией пневматической шиной колеса. Так что ходовая часть не только приводит в движение авто, но еще и обеспечивает комфортабельность путем снижения колебательных движений от колеса на кузов.

Подвеску, снижающую колебательные движения, начали применять еще до появления самого автомобиля. Некоторые кареты оснащались элементами из пружинистой листовой стали. Данные элементы состояли из двух стальных дуг, соединенных между собой шарнирно. Верхняя дуга крепилась к самой карете, а нижняя – к оси колес. При движении эти пружинистые дуги частично воспринимали на себя и гасили вибрацию от оси колес. Подвеска кареты и стала прообразом зависимой подвески автомобиля.

Суть же самой подвески – возможность вертикального перемещения колеса относительно кузова или рамы при движении по неровностям. Благодаря элементам подвески воздействие, которое воспринимает колесо от дорожного покрытия, не передается на кузов, а поглощается. То есть, крепление колеса в автомобиле является не жестким относительно кузова.

Зависимая подвеска. Типы, особенности конструкции

зависимая и независимая подвеска в авто

Всего на автотранспорте применяется два вида подвески – зависимая и независимая. На данный момент такой тип подвески, как зависимая — считается вроде и устаревшей, однако применяется она еще достаточно широко на грузовых авто, полноразмерных рамных внедорожниках и обычных легковых авто. Такое применение на транспорте зависимая подвеска получила из-за простоты и надежности конструкции.

Рессорная подвеска

Основным элементом данной подвески является рессора. Состоит она из пакета листов пружинистой стали, немного загнутой в дугу. Причем этот пакет зачастую имеет пирамидальную форму. Своими концами рессора крепится к раме авто, а к ее центральной части крепится ось. На авто применяется по две рессоры, установленные ближе к колесам. Эти рессоры, благодаря пружинистой стали воспринимают на себя неровности дороги, позволяя перемещаться колесу относительно кузова.

Ходовая часть автомобиля

Задняя зависимая подвеска переднеприводного автомобиля

Однако в этом есть и негативное качество – работа рессоры сопровождается инерционными колебательными движениями. То есть, при восприятии неровности дороги рессора получает энергию, которая приводит к ее колебательным движениям. И хоть со временем амплитуда колебаний будет снижаться, пока не затухнет, но они будут передаваться на раму. Автомобиль будет раскачиваться даже по ровной дороге после прохождения неровности.

Чтобы значительно сократить время колебания рессоры, в конструкцию подвески включены амортизаторы, которые и поглощают колебательную энергию. Если по-простому, то амортизатор останавливает рессору после неровности, не давая ей раскачивать авто.

Пружинная подвеска

Существует еще один тип зависимой подвески – пружинная. В этой подвеске вместо рессор применяются винтовые пружины. Они более удобны в применении, поскольку обладают значительно меньшими габаритами.

Видео: Ходовая часть автомобиля

Но здесь тоже есть свою нюансы. Если рессора сама выступала в качестве крепежного элемента, соединяющего раму с осью колеса, то пружина в таком качестве выступать не может. Поэтому в конструкцию пружинной подвески включена система тяг и рычагов, которые шарнирно соединяют кузов с осью (балкой, мостом).

Пружина, как и рессора, тоже в результате воздействия на нее получает инерционные колебательные движения, поэтому без использования амортизаторов в такой подвеске не обошлось.

Были и другие виды зависимой подвески, к примеру, торсионная, однако она широкого применения на автотранспорте не получила.

Основным недостатком зависимой подвески является частичная передача перемещения одного колеса относительно кузова на второе. Колеса закреплены на оси, и она передает эти перемещения. Поэтому зависимая подвеска не очень подходит для установки на управляемую ось.

Но она еще широко используется на задней оси, как ведущей, так и ведомой. На рамных внедорожниках последних поколений все еще встречается рессорная подвеска. Пружинную же подвеску часто используют на легковых переднеприводных авто. Причем в технических характеристиках авто не всегда указывается, что задняя подвеска – зависимая, зачастую ее называют подпружиненной балкой.

Независимая подвеска. Устройство, особенности

Работа независимой подвески

Второй тип подвески – независимый, характеризуется тем, что каждое колесо оси имеет свою систему крепежа и гашения колебаний, которая не передает движения одного колеса на другое. По сути, в независимой подвеске отсутствует ось колес (балка, мост) как таковая.

Самое большое распространение получила независимая подвеска типа «МакФерсона». Схема такой подвески достаточно проста – ступица колеса шарнирно крепится к кузову авто посредством рычагов. Типов этих рычагов и их расположение может отличаться. Встречаются А-образные рычаги, одинарные, сдвоенные, нижние верхние. Самая простая независимая подвеска состоит из одного нижнего рычага.

схема подвески МакФерсон

Дополнительно ступица крепится к кузову амортизационной стойкой, выполняющей еще и роль поворотного кулака. Основными элементами этой стойки является винтовая пружина и амортизатор. Сама стойка – это корпус, в который помещен амортизатор, а поверх стойки расположена пружина.

Вверху стойка упирается в кузов. Между ними установлена подушка стойки, на которую она и опирается. Установленный внутри упорный подшипник дает возможность вращаться стойке вокруг оси. Благодаря этому осуществляется возможность поворота колеса.

Как бы отлично не работала амортизационная стойка, существует возможность передачи колебаний на кузов. Это может привески к поперечному раскачиванию кузова. Чтобы этого не произошло, в конструкцию включен стабилизатор поперечной устойчивости, соединяющий обе подвески колес. Работая на скручивание этот стабилизатор гасит поперечные колебания.

Это основные элементы независимой подвески. Но имеется и большое количество вспомогательных элементов, без которых не обойтись. Таким элементом, к примеру, является подушка стойки. Также к ним относятся все резинотехнические элементы:

  • сайлентблоки;
  • шаровые опоры;
  • втулки.

Все они тоже задействованы в гашении колебаний. Сайлентблоки, шаровые опоры и втулки помещаются везде, где производится соединение элементов подвески – рычагов с кузовом и ступицей, стабилизатора поперечной устойчивости со ступицами и подрамником и т. д.

Основные неисправности и диагностика подвески

Поскольку подвеска, какой бы она не была – зависимой или независимой, осуществляет перемещение колес относительно кузова и гасит все колебания, то она испытывает значительные нагрузки, приводящие к выходу из строя того или иного элемента.

В зависимой подвеске самыми распространенными неисправностями является потеря работоспособности амортизатора из-за утечки масла, физическое его повреждение. Также зачастую приходится менять все резинотехнические элементы, которые тоже присутствуют в данном типе подвески. Со временем происходит «старение» резиновой составляющей – она садится, начинает расслаиваться. Вполне возможно и разрушение рессор или пружин, из-за значительных нагрузок они могут лопнуть.

В независимой подвеске неисправности те же:

  • износ резинотехнических элементов и шаровых опор;
  • выход из стоя амортизатора;
  • разрушение пружины или стабилизатора поперечной устойчивости.

Поэтому за подвеской следить нужно постоянно, своевременно проводить замену расходных материалов, контролировать состояние амортизаторов, пружин и рессор.

Подвеска грузового автомобиля

podveska-gruzovogo-avtomobilya

На грузовых автомобилях встречаются несколько видов подвески. Для каждого вида подвески характерны свои конструкционные особенности и характеристики эксплуатации. Подвеской называется комплект деталей, которые крепят колеса автомобиля к кузову. Сам механический узел включает в себя несколько элементов. За счет элементов подвески снижается уровень вибрации при пересечении автомобилем дороги с неровностями. От эффективности работы подвески зависит не только гашения вибрации, но и уровень гашения шума извне, который возникает при вождении автомобиля.

  1. Особенности конструкции подвески грузовых авто
  2. Виды подвесок грузовых автомобилей
  3. Эксплуатация подвески

Особенности конструкции подвески грузовых авто

Подвеска грузового автомобиля эталонного типа должна иметь облегченную конструкцию и должна быть выполнена из прочных материалов. Основная задача подвески заключается в недопущении крена, который превышает уровень предельного наклона автомобиля. Раскачка кузова не должна превышать предельных значений при экстренном торможении и преодолении поворотов.

podveska-gruzovogo-avtomobilya

Кинематические характеристики колес и рулевое управление должны соответствовать эксплуатационным характеристикам подвески грузового автомобиля. За счет качества подвески обеспечиваются оптимальная регуляция углов колес. Все автомобильные подвески для грузовых автомобилей делятся на:

  • Зависимые;
  • независимые.

При выборе подвески для установки на грузовой автомобиль необходимо учитывать упругость основного элемента. Встречаются также пружинные подвески и рессорные, гидропневматические и пневматические, торсионные подвески для грузовых автомобилей.

У всех перечисленных видов подвесок для грузовых автомобилей имеются свои преимущества эксплуатации. Но в зависимости от дорожных условий и особенностей автомобиля могут встречаться и недостатки эксплуатации подвески.

При создании модификации автомобиля все достоинства и недостатки подвески учитываются конструкторами. На сегодняшний день можно отметить, что производители грузовых автомобилей используют разные типы подвесок на передние и задние колеса автомобилей. Наиболее удачным видом подвески считается конструкция Макферсона. Эта конструкция подвески используется еще с 50-х годов прошлого столетия.

podveska-gruzovogo-avtomobilya

Отличительная черта данного типа подвески заключается в дешевизне производства. Компактная однорычажная конструкция используется и в современных грузовых автомобилях. В подвеске имеется стабилизатор поперечной устойчивости и стойка с амортизаторами внутри пружин. Стойка выполнена в форме свечи и верхушкой крепится к кузову грузового автомобиля. В нижней части стойка крепится к поворотному кулаку. Грузовые автомобили с таким типом подвески можно встретить практически у всех мировых производителей.

podveska-gruzovogo-avtomobilya

Виды подвесок грузовых автомобилей

Однако кинематические характеристики подвески Макферсона оставляют желать лучшего. При смене колеи движения наблюдаются ощутимые вибрации, ходовое движение подвески вверх и вниз имеет несовершенные характеристики. Наиболее часто при производстве грузовых автомобилей используются подвески с двумя продольными или поперечными рычагами. В зависимости от хода самой подвески отмечаются значительные изменения развала.

Дешевое производство таких подвесок позволяет их повсеместно использовать в современных грузовых автомобилях. Классическая схема подвески используется чаще и подразумевает наличие облегченной конструкции и высоких кинематических характеристик. Такой тип подвески отлично справляется с задачами регуляции крена и кивков. Однако для установки такого типа подвески необходимо наличие большого свободного пространства.

Рычажная схема в подвесках используется для того, чтобы не допускать переход колес в определенные плоскости. У такого типа подвески имеется несколько преимуществ, в частности, при наличии такой подвески на грузовом автомобиле отмечается хорошая управляемость. Но у такого типа подвески имеется высокая цена, что обуславливает ее использование на больших грузовых автомобилях коммерческого типа. Такая подвеска имеет большой вес и большой размер. Для снижения веса подвески используются различные инженерные решения, в частности, широко стал применяться сплав алюминия для облегчения веса подвески. В таком типе подвески используются либо амортизаторы, либо пневматические элементы.

podveska-gruzovogo-avtomobilya

В торсионной подвеске используется длинный стержень, основной элемент работает на кручение. В конструкции такой подвески имеется пружина, которая монтируется на переднюю ось и напрямую связана с рычагом. Простота и надежность функционирования такой подвески – это основные преимущества эксплуатации такого типа подвески на грузовых автомобилях. Конец торсиона может крепиться к кузову в любом месте. При езде на автомобиле это позволяет добиться равномерного распределения нагрузок. В результате при ударе о неровную поверхность гасятся даже сильные вибрационные шумы. Гидропневматический тип подвески широко используется в автомобильной отрасли.

Эксплуатация подвески

Для сохранения эксплуатационных характеристик подвески в процессе использования автомобиля следует проводить постоянный осмотр подвески и использовать услуги сервиса для диагностики проблем с подвеской. В процессе эксплуатации автомобиля подвеска подвергается высоким нагрузкам, которые могут привести к необходимости замены отдельных элементов подвески.

Система подвески в грузовом автомобиле имеет сложную конструкцию и перед каждым рейсом следует проверять подвеску не предмет механических повреждений. Каждые 2-3 тысячи километров следует проводить тщательный осмотр подвески.

podveska-gruzovogo-avtomobilya

В автомобиле подвеска является наиболее уязвимой системой, особенно это касается интенсивных условий эксплуатации автомобиля. Производителями грузовых автомобилей допускается использование в ремонте и обслуживании подвески только оригинальных запчастей. Решить некоторые проблемы с подвеской позволяет внешний тюнинг автомобиля.
