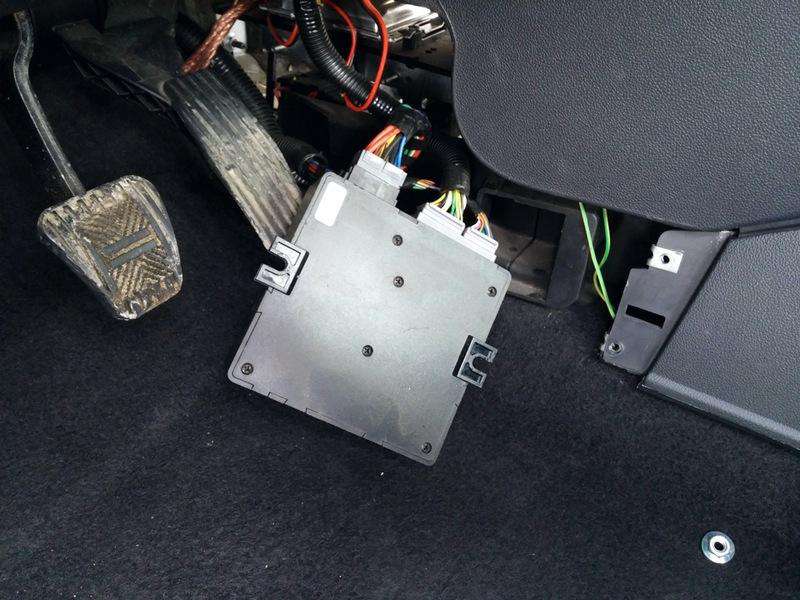

Где стоит блок комфорта на приоре

Блок управления электропакетом 2170-3763040 для ЛАДА Приора

Видео «Диагностика контроллера управления электропакетом»

Лада Приора (ВАЗ 2170) — одна из немногих машин отечественного производства, оснащенных таким многофункциональным устройством, как контроллер управления электропакетом. Однако, что же это такое и какой контроллер на Приоре?
Контроллер электропакета — это устройство, которое контролирует всю электрическую функциональность автомобиля. Таким образом, данный регулятор ответственен за работу указателей поворота, стеклоподъемников, освещения панели приборов, габаритных огней, противотуманных фар, подсветки салона, обогрева заднего стекла, а также фар заднего хода. Оснащение автомобиля подобным блоком управления делает его более практичным с точки зрения использования электроники.

Контроллер управления электропакетом на Приоре крепится с помощью кронштейнов в центральной, нижней части торпеды над блоком управления двигателем (ЭБУ). На Лада Приора контроллер подключается посредством двух разъемов: силовой разъем отвечает за подачу энергии в блок управления, а информационный за его непосредственные функции. Также, блок оснащен защитой от влаги и пыли.

По сути, контроллер электропакета Приора — схема в пластиковом корпусе. Сама плата (схема) состоит из 15 чипов, каждый из которых имеет свое предназначение.

Назначение деталей на плате блока управления электропакетом Приора 2170-3763040.

Схема блока управления электропакетом Приора 2170-3763040.

Где находится блок комфорта Lada Priora распиновка контроллер упраления электропакетом и схема

ПОС — плафон освещения салона;ЗПТО — задние противотуманные огни;БС — ближний свет;ПТФ — противотуманные фары;МДВ — модуль двери водителя;ПУП — переключатель указателя поворотов;ПАС — переключатель аварийной сигнализации;ППД — передняя правая дверь;ПЛД — передняя левая дверь;ЗПД — задняя правая дверь;

Распиновка контроллера электропакета на автомобиле Приора — электрический процесс, сложность которого объясняется универсальностью блока. В связи с этим, к контроллеру подключается множество проводов разной функциональности — блок подсоединен более чем 25-ю проводами.

Блок управления электроникой машины имеет несколько условий эксплуатации:

  • температура воздуха от -45°C до 40°C;
  • атмосферное давление до 800 мм.рт.ст. или 105 кПа;
  • влажность воздуха до 90%;
  • диапазон рабочего напряжения от 9 до 15 В.

Сбой работы контроллера электропакета может быть вызван перегревом системы или разъединением проводов. В таком случае, необходимо осмотреть сам блок управления. На автомобиле Лада Приора контроллер расположен над двигателем, и, в случае неисправности или помех, необходимо будет снимать торпеду.

Как в гаражных условиях произвести диагностику работоспособности контроллера электропакетом — смотрите на видео ниже (автор ролика — Вячеслав Кравченко).

Блок управления электропакетом, или так называемый блок комфорта приора это сложное электротехническое устройство. Его основа — печатная плата с припаянными к ней многочисленными микросхемами, реле, драйверами управления и другими элементами.

Блок управления (далее – изделие) устанавливается непосредственно в автомобиле, поэтому его составные части (микроэлектроника) подвергаются негативным воздействиям. Например: холод, активная тряска, перепады температур.В результате на плате происходит выгорание тех или иных элементов, нарушается целостность контактной группы, что приводит к отказу множества важных для повседневной работы функций автомобиля. К сожалению, во многих автомобилях «Лада Приора» выход из строя системы управления электропакетом стал довольно распространенным явлением.

Предохранители

LADA PRIORA 21723

F1 (зеленый) 30 Электронная система управления двигателемF2 (синий) 60 блок управления электропакетом, электровентилятор двигателя, обогрев заднего стекла, реле разгрузки выключателя зажиганияF3 (синий) 60 цепь питания электровентилятора системы охлаждения, звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуривательF4 (синий) 60 Генератор ПриорыF5 (красный) 50 Усилитель электромеханический рулевого управленияF6 (синий) 60 Генератор

F1 (голубой) 15 Цепь главного реле и блокировки стартераF2 (коричневый) 7,5 Цепь питания контроллераF3 (голубой) 15 Предохранитель электробензонасосаК1 — Реле зажиганияК2 — Реле электробензонасоса

F1 25 Электровентилятор радиатора системы охлажденияF2 25 Обогрев заднего стекла ПриорыF3 10 Дальний свет правыйF4 10 Дальний свет левыйF5 10 Звуковой сигналF6 7.5 Ближний свет (левый)F7 7.5 Ближний свет (правый)F8 10 Тревожный сигналF9 25 Отопитель ПриорыF10) 7.

5 Освещение салона, комбинация приборов, стоп-сигналF11 20 СтеклоочистительF12 10 Клемма 15 приборовF13 15 ПрикуривательF14 5 Габаритный огонь левый, освещение номерного знака, освещение багажникаF15 5 Габаритный огонь правыйF16 10 Клемма 15 АБСF17 10 Противотуманная фара (ПТФ) леваяF18 10 Противотуманная фара (ПТФ) праваяF19 15 Обогрев сиденийF31 или F27 30 Блок управления электропакетом

Принципиальная схема(распиновка) подключения переднего жгута электропроводки на приоре

Передняя часть электросхемы автомобиля предназначена для подачи напряжения на первичный и вспомогательный контур питания бортовых систем машины. Расшифровка фишек контактных групп выглядит следующим образом:

  • 1 – питание стартера;
  • 2 – АКБ;
  • 3 – подача заряда от генератора;
  • 4 – соединительная колодка на пучок (1 – 3);
  • 5-7 – подача питания на приборку;
  • 8 – лампа освещения подкапотного пространства;
  • 9-10 – головной свет;
  • 11 – показатель уровня расширительного бачка тормозов;
  • 12 – температура за бортом;
  • 13 – привод омывателя;
  • 14 – наружная индикация заднего хода;
  • 15 – вентилятор системы охлаждения;
  • 16 – редуктор печки;
  • 17 – резервный резистор;
  • 18 – привод дворников;
  • 19 – салонный модуль реле и предохранителей;
  • 20 – мотор печки;
  • 21 – звуковой индикатор тревоги;
  • 22 – питание клаксона;
  • А1/2, В1/2 – масса.

Дополнительный монтажный блок Приоры

  • F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
  • F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
  • F3 (15 А) – предохранитель бензонасоса Приора;
  • K1 – главное реле;
  • K2 – место, где находится реле бензонасоса Приоры.

Замена и ремонт блока управления электропакетом 2170-3763040 Лада Приора

Где находится блок комфорта Lada Priora распиновка контроллер упраления электропакетом и схема

Современные версии автомобилей поставляются на рынок с рестайлинговой версией приборки. Здесь относительно старого поколения появилась навигация и жидкокристаллический дисплей. Установка обновленного щитка требует таких действий.

Существует всего две разновидности обновленных конструкций с CAN шиной и без нее. Нюансом считается то, что версии полностью идентичны по внешнему виду. Для того чтобы узнать какая разновидность подойдет, требуется проверить дату выпуска автомобиля. Машины, произведенные до 06, 2012 не оборудованы подобной технологией.Артикулы новых приборок с навигацией такие:

  • 2170-3801010-50 без CAN;
  • 2170-3801010-60 с CAN.

Читать далее: Электроусилитель руля на ВАЗ 2107: основные рекомендации
Также в комплекте необходимо докупить навигационную антенну и подрулевой переключатель соответствующей конструкции.

Нюансы монтажа

Для версий Лада Калина все приборки не оборудованы CAN модулем. Также и старое поколение Приоры. Здесь монтаж выполняется без переделок и нюансов – достаточно выщелкнуть старую панель, снять клеммы, смонтировать новый комплект на стоковые крепежи. Далее требуется установить на крыше навигационную антенну и подключить ее в соответствующий разъем.

Второй случай – старая панель с CAN блоком, но без навигации заменяется на аналог. Здесь необходимо переставить контактные разъемы штатной проводки с позиции 10-11 на гнезда №28-29. В случае некорректной работы приборов, замененные провода меняются между собой местами.После выполнения ремонта счетчики должны обнулиться.

Блок управления электропакетом Приора 2170-3763040 (Блок комфорта) Комплектация автомобиля как иногда пишут, не имеет значения при установленном блоке с данным номером.

Контроллер электропакета — это устройство, предназначенное для установки на автомобили ВАЗ 2170 Приора. Оно управляет многими функциями автомобиля, например, такими как поворотники, стеклоподъёмники, подсветка панели приборов, габаритные огни, ближний свет, противотуманные фары, лампа заднего хода, плафон освещения салона, обогрев заднего стекла.

Установлен данный контроллер в центральной, нижней части торпеды над блоком ЭБУ. Для снятия необходимо снять нижние боковины торпеды. Накидным ключом 10 открутить две гайки.

Корпус блока управления электропакетом Приора 2170-3763040

Плата блока управления электропакетом Приора 2170-3763040

Расположение выводов блока управления электропакетом Приора 2170-3763040

Схема блока управления электропакетом Приора 2170-3763040

Назначение деталей на плате блока управления электропакетом Приора 2170-3763040

ПОС — плафон освещения салона ЗПТО — задние противотуманные огни БС — ближний свет ПТФ — противотуманные фары МДВ — модуль двери водителя ПУП — переключатель указателя поворотов ПАС — переключатель аварийной сигнализации ППД — передняя правая дверь ПЛД — передняя левая дверь ЗПД — задняя правая дверь ЗЛД — задняя левая дверь ПС — переключатель стеклоподъемника двери пассажира ПОБ — плафон освещения багажника ЗП — зеркало правое ЗЛ — зеркало левое ГО — габаритные огни УП — указатели поворотов

Для получения доступа к изделию, потребуется открутить защитные пластмассовые стенки центральной консоли автомобиля. Они расположены с левой стороны от переднего пассажирского сиденья и с правой от педали газа, с водительской стороны. Само устройство располагается над блоком управления. Для того чтобы извлечь устройство потребуется ключ на 10 и крестовая отвертка.

Основными, важными элементами устройства являются:

  1. Так называемые драйвера управления. Каждый драйвер отвечает за набор определенных функций.
  2. Приемник транспондера.
  3. Управление реле.
  4. Трансивер. Осуществляет связь с модулем, установленным в двери.
  5. 2 разъема. Первый отвечает за подачу питания, второй за передачу необходимой технической информации.

Нажать для увеличения

Для обеспечения правильной работы всех элементов подключаемых к разъемам блока комфорта необходимо изучить правильную распиновку (нумерованную схему подключения проводов к контактам). Схема блока комфорта для приоры при ее детальном изучении не представляет особой сложности.

Если вы никогда не сталкивались с пайкой, диагностикой печатных плат различной сложности и конфигураций, либо не имеете необходимого диагностического или паяльного оборудования, то вопрос ремонта лучше адресовать квалифицированным специалистам. При наличии вышеуказанных навыков и понимании причин неисправностей, самостоятельный ремонт производится достаточно часто.

Стоимость нового, оригинального блока достаточно высока, поэтому не спешите покупать новое изделие, разберитесь с причинами неисправностей. Конечно, всегда встречаются случаи, когда плата ремонту не подлежит и целесообразнее просто установить новое изделие взамен неисправного. Не стоит забывать и о том, что причинами неисправностей может быть потертые или изломленные провода, которые подключены к энергопотребителям.

Согласно статистическим данным, собранным на форумах технической поддержки достаточно часто автовладельцы жалуются на неисправности в работе стеклоподъемников, поворотников, габаритных огней.

Где находится блок комфорта Lada Priora распиновка контроллер упраления электропакетом и схема

Если говорить о составных элементах самой печатной платы, то наиболее встречающиеся поломки связаны с:— обрывом линии связи W-Line;— перегоранием драйверов управления;— выгоранием контроллеров отвечающих за корректную работу;— выходом их строя транспондера;— значительным окислением контактов.

«Важно! Перед проведением любых работ связанных с электрикой, прекратите подачу питания, сбросив минусовую клемму аккумулятора».

Перед тем как приобрести новое изделие вы должны быть уверены в том, что причина неисправности кроется именно в нем. Для этого можно установить в вашем автомобиле заведомо исправный блок и протестировать работу проблемных агрегатов. Если с новым, исправным устройством работа электропотребителей осуществляется в штатном режиме, старый блок комфорта неисправен.

Читать далее: Блок цилиндров двигателя

Замена устройства выполняется за 7 простых шагов:

  1. Ставим автомобиль на стояночный тормоз.
  2. Открываем капот, ослабляем крепление минусовой клеммы и скидываем ее с аккумулятора.
  3. Перемещаемся в салон автомобиля. Для удобства работы, откатываем передние сиденья на максимальное расстояние назад в салон.
  4. Приготавливаем инструмент. При помощи отвертки выкручиваем крепежные болты и демонтируем 2 боковые стенки.
  5. При помощи ключа на 10 откручиваем две гайки креплений.
  6. Аккуратно вынимаем сам блок. В процессе извлечения вращайте изделие таким образом, чтобы оно не ударялось о другие элементы. Отключите два контактных разъема, первый – питание, второй — информационный.
  7. Извлеките неисправное изделие, установите новое.

В дальнейшем, для того чтобы провести осмотр, диагностику или ремонт блока комфорта приоры, потребуется снять его защитный корпус. При покупке нового блока сохраняйте кассовый или товарный чек. В случае покупки неисправного устройства это позволит вам вернуть или обменять его на новое. Цены на изделие различаются в зависимости от конкретного продавца и составляют от 2500 рублей до 10 000 рублей.

Расположение в салоне контролера комфорта

Надо знать, что здесь имеются два варианта расположения этого устройства:

  1. На первых моделях «Приоры» он под «бородой».
  2. На последующих, слева от монтажного блока.

Когда появились эти автомобили, блок комфорта установили в районе электронного блока управления . То есть, под «бородой». Если открыть декоративную пластмассовую крышку, находящуюся у левой ноги пассажира, то будет виден управляющий блок «Приоры» с приданными реле. Прямо над ними располагается блок комфорта (электропакет).

На последующих автомобилях этот узел расположили несколько по-иному. У левой ноги водителя, при снятой крышке панели приборов под рулевым колесом, находится узел предохранителей и реле. Или — монтажный блок. И уже за ним, у стенки кузова смонтирован электропакет. Доступ к нему довольно затруднён.

Снятие блока комфорта на новых моделях

Если следовать технологической инструкции завода изготовителя, это очень сложный и трудоёмкий процесс. Достаточно сказать, что по этой схеме нужно частично демонтировать всю панель приборов «Приоры». Конечно, опытные слесаря этого не делают.Процесс происходит следующим образом. Снимается минусовая клемма аккумулятора.

После этого снять декоративную панель под рулём. Она закреплена снизу 3 пластиковыми поворотными запорами. Станет доступен монтажный блок. А вот теперь наиболее трудное. Понадобится ключ-колокольчик на 10. Это самый удобный вариант для этой работы.

Придётся лезть и нащупывать рукой. Как уже говорилось, контролёр электропакета прикручен за монтажным. Он ему перпендикулярен. Закреплён он двумя болтами с

головками на 10. Перед тем как их выкручивать, необходимо отсоединить три жгута проводки подключенные к блоку. Это несложно. И перепутать их при установке невозможно. У них разные варианты входа. После этого можно выворачивать крепёжные болты. Так как ушки на устройстве не замкнутые, а имеют свободный выход, один из болтов можно только отпустить на 3—4 оборота. И потом достать блок.

Точно так же установить и новый.

Замена на первых Приорах

Это, вообще, простая операция. Снимается щиток с нижней части «торпеды» со стороны пассажира. Контролёр комфорта прекрасно доступен. Аналогично выкрутить крепёж, и извлечь устройство. Заменить новым. Единственно, жгуты проводов находятся со стороны водителя. Но там так же легко снять боковую панель, крепящуюся 1 болтом.

Расшифровка обозначений заднего жгута электропроводки ВАЗ Приора

Эта часть организована для подачи питания на основные приборы и систему управления двигателем машины Лада Приора. Отсюда поступает напряжение на основные узлы, агрегаты силовой установки транспортного средства, а также датчики контроля и ЭБУ.Стандартная система подключения электрической цепи(распиновка) выглядит таким образом:

  • 1 – питание ЭБУ;
  • 2 – основная колодка электронной системы к приборной доске;
  • 3 – распределительный щиток;
  • 4 – спидометр;
  • 5 – сенсор неровностей дорожного покрытия;
  • 6 – индикация давления в картере двигателя;
  • 7 – ДПДЗ;
  • 8 – ДТОЖ;
  • 9 – индикация датчика температуры антифриза;
  • 10 – ДМРВ;
  • 11 – контроль ХХ;
  • 12 – основное реле топливного насоса;
  • 13 – предохранитель цепи ТН;
  • 14 – реле БЗ;
  • 15 – предохранитель вышеуказанной цепи;
  • 16 – плавкая вставка ЭБУ;
  • 17 – ДПКВ;
  • 18 – питание ДМРВ;
  • 19 – фазораспределение;
  • 20 – сенсор детонации смеси;
  • 21 – ЭМК продувки адсорбера;
  • 22 – диагностика ДМРВ;
  • 23 – питание катушки зажигания;
  • 24 – подача напряжения на свечи;
  • 25 – питание топливных форсунок;
  • 26 – клемма от катушек зажигания к ЭСУД;
  • 27 – обратная связь с 26;
  • 28 – разъем ЭСУД к системе впрыска;
  • 29 – ответка на предыдущий выход;
  • А – фаза на АКБ;
  • В1/2 – масса зажигания;
  • С1 – масса от КЗ.

Задняя часть цепи электропроводки отвечает за осветительные приборы и периферические системы автомобиля. Сюда входят лампы освещения, замки и стеклоподъемники. Распиновка наконечников и клемм выглядит так:

  • 1 – ответка приборной панели;
  • 2 – питание оборудования для двери за водителем;
  • 3/28 – запитка оборудования панели переднего пассажира;
  • 4 – обслуживание стеклоподъемников и замков дверей;
  • 5-6 поворотники;
  • 7 – подсветка внутри салона;
  • 8 – размыкатель индикации ручника;
  • 9-10 – кормовые габариты;
  • 11 – температура внутри машины;
  • 12-15 – размыкатели освещения внутреннего пространства машины;
  • 16/17 – питание на приборы кормовой правой и передней левой двери соответственно;
  • 18/19 – напряжение на задний правый и левый громкоговорители соответственно;
  • 20 – силовая жила прикуривателя;
  • 21 – ЭБН;
  • 22 – контактная группа размыкателя цепи освещения грузового отсека;
  • 23 – подогрев заднего ветрового стекла;
  • 24 – лампа освещения багажного отсека;
  • 25 – дополнительный стоп;
  • 26 – силовая магистраль на электрический запор крышки багажного отделения;
  • 27 – питание на подсветку тылового номера;
  • А1-4 – масса;
  • ХР1/3 – контроллер питания электропакета.

Малый жгут, расположенный в багажном отделении, имеет всего три клеммы:

  • 1 – подача питания на осветители кормового ГОСномера;
  • 2-3 – лампы освещения государственного номера;
  • 4 – мотор блокировки крышки багажника.

Жгут выведен для подачи питания на оборудование водительской двери. Здесь присутствует вывод на панель клавиш, установленную в подлокотнике. Всего в связке шесть элементов:

  • 1 – дополнительная клемма к кормовой части машины;
  • 2 – магистраль на левый предохранитель;
  • 3 – привод электроподъемника стекла;
  • 4 – модуль управления подлокотника;
  • 5 – привод блокировки двери;
  • 6 – фишка управления зеркалом заднего вида.

Узел дублирует подачу напряжения от центральной консоли к клавишной панели пассажира, находящегося в правой части машины. Здесь выведено всего семь разъемов:

  • 1 – продолжение основной магистрали на заднюю часть;
  • 2 – клемма магистрали к правому переднему динамику;
  • 3 – привод стеклоподъемника;
  • 4 – кнопка электрического подъемника стекла;
  • 5 – привод блокировки двери;
  • 6 – управление положением зеркала заднего вида, а также подогрев стекла;
  • 7 – продолжение магистрали на заднюю часть.

Читать далее: Подключение магнитолы Пионер по цветам проводов схема и видео инструкция

Жгуты задних дверей

Схема проводки задних дверей имеет всего две клеммы. При этом сторона машины не имеет принципиального значения:

  • 1 – продолжение магистрали;
  • 2 – привод блокировки замка.

Возможные неисправности и способы их устранения

Какие неисправности могут возникнуть в работе контроллера электропакета:

  1. Отказ работы поворотников. В первую очередь нужно произвести диагностику исправности предохранителя, лампочек, а также подрулевого переключателя. Вполне возможно, что нарушен контакт в самом переключателе, проблема решается путем перепайки контактов или его замены. Если это не помогло и проблема действительно кроется в плате, то тут есть два варианта — либо ее перепайка в соответствии со схемой, либо замена. Обычно сначала производится пайка, а если она не помогла, то меняется сам контроллер.
  2. Не работают стеклоподъемники. Перед тем, как лезть в схему, нужно удостовериться в том, что проблема кроется не в других элементах. Как и в предыдущем случае, сначала проверьте предохранитель, после чего произведите диагностику блока управления стеклоподъемниками, он встроен в обшивку водительской двери. Если не работает только один стеклоподъемник, то вероятнее всего, на блоке просто отошел контакт и его нужно заново подсоединить. Иногда проблема кроется в обрыве или переломе проводов, в этом случае цепь нужно восстановить. Если это не помогло, то производится перепайка контроллера DA7VN5016A или DA6VN5016A. Первый отвечает за работу стеклоподъемников и центрального замка на правых дверях, а второй — за те же элементы, только на левой двери. Оба элемента для наглядности отмечены на схеме. Аналогичным образом решается проблема и с центральным замком, если он не работает. Также обратите внимание на контроллер DA11L9848 — он отвечает за работоспособность реле управления подъемниками. Так что если не работает реле, а контакты его посадочного места целые, то возможно, проблема заключается в этом контроллере.
  3. Одновременно перестали работать габаритные огни, передние и задние противотуманки, свет в салоне авто, освещение заднего хода, а также система обогрева заднего стекла. Если эти компоненты перестали работать одновременно, то сомнений нет, проблема кроется в блоке управления электропакетом. В данном случае производится перепайка контроллера DA1 MC33972EW, поскольку именно он отвечает за работу этих составляющих. Если перепайка не помогла, то меняется вся схема.
  4. В том случае, если не работают задние противотуманные фонари, а также подсветка приборной панели, то вероятнее всего, виновником является контроллер DA9 VND5025AK. Этот компонент также можно попробовать перепаять, но если перепайка не дала результатов, то его нужно будет полностью менять.

Электрическая схема приборной панели (Торпедо) ВАЗ-2170 Приора

Часть бортовой сети предназначена для запитывания основной группы оборудования автомобиля. Здесь сосредоточены элементы управления и индикации приборной доски. От разводки осуществляется подача питания на нагруженные части и ответственные узлы:

  • 1-3 – контактная группа переднего жгута;
  • 4 – подача напряжения к соединителю кормовой части;
  • 5 – подача питания от панели предохранителей;
  • 6 – контактная группа стопов;
  • 7 – индикация приборной доски;
  • 8 – контроль осветителей;
  • 9 – контактная группа аварийных подушек;
  • 10 – клаксон;
  • 11 – питание диагностического блока;
  • 12 – управление бортового ПК;
  • 13 – контроллер катушки зажигания;
  • 14 и15 – подача напряжения на БУ ЭУР;
  • 16 – контроль оборудования электростеклоподъемников;
  • 17 – реле аварийной сигнализации;
  • 18 – регулятор дворников;
  • 19 – распределитель потока воздуха системы вентиляции;
  • 20 – печка;
  • 21 – привод отопителя;
  • 22 – подогрев заднего ветрового окна;
  • 23 – бортовые часы;
  • 24-25 – подключение радио;
  • 26 – кнопка аварийки;
  • 27 – подсветка бардачка;
  • 28 – кнопка управления подсветкой вещевого ящика;
  • 29 – пучок проводки на зажигание;
  • 30 – на плату управления аварийной подушкой.

Ремонт моторедуктора стеклоочистителя Лада Приора

Для разборки моторедуктора отверните винты крепления крышки 6 редуктора и снимите ее вместе с панелью 4 концевого выключателя

Противоугонная система Лада Приора

Конструкция противоугонной системы Лада Приора

Противоугонная система на Ладе Приоре выполняет следующие функции:

– дистанционная блокировка (разблокировка) замков дверей с одновременным включением (выключением) режима охраны автомобиля;

Иммобилизатор Лада Приора

Особенности конструкции иммобилизатора Лада Приора

На автомобили Lada Priora устанавливают иммобилизатор, представляющий собой электронную систему, предназначенную для предотвращения несанкционированного пуска двигателя путем разрыва электрических цепей системы управления двигателем

Обогрев заднего стекла Лада Приора

Конструкция обогрева заднего стекла автомобиля Лада Приора

Cхема системы обогрева заднего стекла приведена на рис. 1.

Нагревательный элемент заднего стекла включается с помощью реле К2, установленного в монтажном блоке.

Замена датчика температуры салона Лада Приора

Замена датчика температуры воздуха в салоне автомобиля Лада Приора

Вам потребуется отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Электродвигатель вентилятора отопителя Лада Приора

Электродвигатель вентилятора отопителя Лада Приора

На автомобиле установлен электродвигатель вентилятора отопителя с возбуждением от постоянных магнитов.

Для получения различных значений частоты вращения в цепи питания электродвигателя установлен дополнительный резистор.

Моторедуктор отопителя и дополнительный резистор Лада Приора

Замена дополнительного резистора отопителя и замена моторедуктора отопителя Лада Приора

Дополнительный резистор служит для получения различных частот вращения электродвигателя вентилятора отопителя. В случае отказа дополнительного резистора его заменяем.

Вентилятор охлаждения двигателя Лада Приора

Особенности конструкции вентилятора охлаждения радиатора двигателя Лада Приора

Вентилятор системы охлаждения приводится электродвигателем постоянного тока с возбуждением от постоянных магнитов.

https://7road.ru/drugoe/blok-elektropaketa-priora.html
https://autoruk.ru/lada-priora/elektrika

Оставьте ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

X
