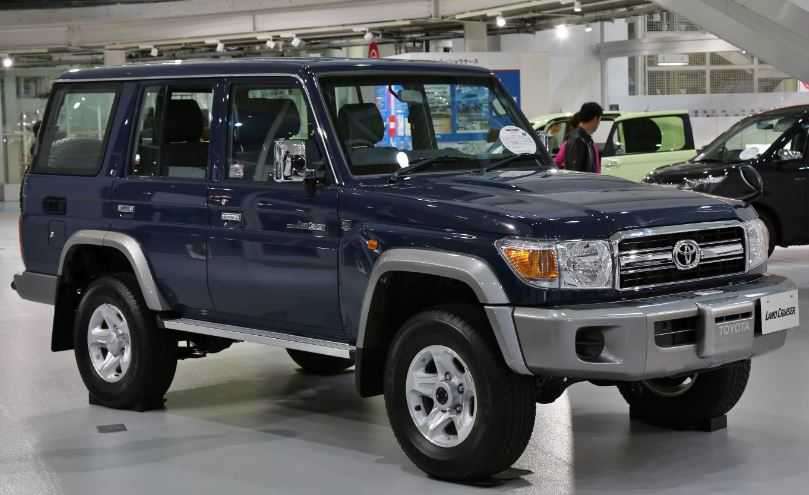

Toyota Land Cruiser 70: обзор двигателей, трансмиссии, подвески

Рекомендуемое моторное масло для Toyota Land Cruiser

Характеристики двигателя 1HZ

двигатель Тойота 1HZ

Атмосферный дизельный рядный шестицилиндровый двигатель марки 1HZ имеет следующие технические характеристики:

  • точный объем (куб. см) – 4164;
  • мощность (л.с.) – 131;
  • крутящий момент (Н/м) – 285;
  • степень сжатия – 22,4-22,7;
  • блок цилиндров из чугуна;
  • количество цилиндров – 6;
  • клапанов на цилиндр – 2;
  • диаметр цилиндра (мм) – 94;
  • ход поршня (мм) – 100;
  • привод ГРМ – ремень;
  • питание – вихревая камера IDI;
  • используемое топливо – дизель;
  • экологический класс – Евро-1;
  • объем масла в двигателе (л) – 9,5;
  • допустимый расход масла (грамм на тысячу километров пробега) – не более тысячи;
  • периодичность замены смазки (тыс. км) – в пределах от 7 до 10;
  • годы выпуска – с 1990 по сегодняшний день;

ресурс (тыс. км) – согласно эксплуатационным данным более 500.

Расход топлива

Ленд Круизер 100 4.2 с полным приводом и 4АКПП

Ленд Круизер 100 4.2 с полным приводом и 4АКПП
Потребление дизеля мотором 1 HZ рассмотрим на конкретных моделях автомобилей:

  1. Ленд Круизер 100 с постоянным полным приводом и 5МКПП – расход топлива на сто километров пробега составляет:
      город – 14,1;
  2. трасса – 10,8;
  3. смешанный цикл – 11,1.
  4. Ленд Круизер 100 4.2 с полным приводом и 4АКПП – показатель потребления топлива в городском режиме составляет 15,3 л/100 км, а при езде по трассе – 10,3.

Модификации мотора

Разработано несколько вариаций дизельного силового 1 HZ. Маркировка у моторов разная, но одинаковый объем (4163), диаметр и ход поршня (94,00 х 100,00) говорят об их близком родстве.

Силовой агрегат 1HD-T

Силовой агрегат 1HD-T

Удачной и надежной версией стал мотор 1ХЗ. Это достигалось за счет простой конструкции. В дальнейшем выпускались следующие модификации мотора:

  1. 1HD-T в период времени с 1990 по 2002 год. Мотор агрегировали турбонаддувом. Это привело к увеличению мощности до 160 лошадиных сил и крутящего момента (M) до 360 Н/м.
  2. 1HD-FT (1995-1998) – конструкторы применили головку блока с четырьмя клапанами на цилиндр, а также систему SOHC с коромыслами. Показатель мощности стал 170 л.с, а M = 380.
  3. 1HD-FTE (1998-2007) отличался наличием электронного блока управления и ТНВД. Это привело к повышению мощности до 204 л.с, а крутящего момента до 430 Н/м.

Обслуживание

Из-за отсутствия в механизме привода клапанов гидравлических компенсаторов зазора требуется ручная регулировка зазоров. Настройка проводится через каждые 40 тыс.км или 1 раз в 2 года. При пробегах больше 150 тыс.км рекомендуется проводить переборку механизма ГРМ с заменой осей коромысел.

Ременной привод распределительных валов требует замены через 100 тыс.км пробега. Завод-изготовитель рекомендует производить установку новой детали через 80 тыс.км в случае эксплуатации двигателя в городских условиях.

Замена моторного масла выполняется ежегодно или через 7-8 тыс.км пробега. При эксплуатации машины в условиях бездорожья или в городском режиме рекомендуется снизить интервал до 5-6 тыс.км.

Объем системы смазки — 11,4 л масла.

Чистка клапана ЕГР и впускного коллектора от налета сажи и масла производится каждые 50-60 тыс.км. Возможна принудительная деактивация рециркуляции. Отключение выполняется физически и через блок управления. Встречаются моторы, изначально выпущенные в варианте без рециркуляции.

Проведение своевременного и грамотного обслуживания позволяет достичь ресурса 650-700 тыс.км. Непременным условием исправной работы является использование качественного дизельного топлива.

Технические особенности двигателя 1HZ

Двигатель Тойота 1HZ рядный шестицилиндровый (R6) с чугунным блоком цилиндров.

Блок цилиндров 1HZ

Блок цилиндров 1HZ

Головка блока также изготовлена из чугуна. В ней предусмотрены вихревые камеры сгорания, которые отделены друг от друга. ГБЦ c одним распределительным валом с двумя клапанами на цилиндр.

ГБЦ с распредвалом 1HZ

ГБЦ с распредвалом 1HZ

Согласно заводским рекомендациям для двигателя Тойота 1HZ регулировка клапанов осуществляется с периодичностью в сорок тысяч километров пробега. На практике указанный показатель можно превысить. При установке тепловых зазоров на холодном агрегате необходимо придерживаться следующих значений в миллиметрах:

  • 0,15-0,25 – впуск;
  • 0,35-0,45 – выпуск.

Для привода в движение распределительного вала используется зубчатая ременная передача. Привод ГРМ требует смены после ста тысяч километров пробега, а при эксплуатации с повышенными оборотами или при суровых климатических условиях – восьмидесяти.

Ременной привод ГРМ 1HZ

Ременной привод ГРМ 1HZ

На силовом агрегате 1ХЗ не предусмотрено использование турбины. Используется распределительный впрыск топлива. Начиная с 1998 года, были усилены следующие элементы:

  • блок цилиндров;
  • поршни;
  • коленчатый вал.

Также были замены свечи накаливания. Это привело к снижению степени сжатия до 22,4. Для поддержания требуемого уровня токсинов в отработанных газах, используется комплекс рециркуляции EGR.

Поршни для мотора 1HZ

Поршни для мотора 1HZ

Toyota Land Cruiser 200 c 2007 года выпуска

Модель 2020 года выпуска.
Рекомендуемое моторное масло для TLC определяется типом двигателя.

Бензиновые двигатели 1UR-FE и 1GR-FE (для моделей EURO IV и V)

По мануалу для Тойота Ленд Крузер необходимо применять оригинальные масла Toyota Genuine Motor Oil либо эквивалентные смазочные материалы, удовлетворяющие нижеприведенные требования к качеству смазки:

  • всесезонные жидкости класса SL или SM с надписью «Energy Conserving» (энергосберегающие) по API;
  • тип автомасла SN с обозначением «Resource-Conserving» (ресурсосберегающее) в соответствии с классификацией API;
  • автомасла, сертифицированные по ILSAC с вязкостью 15w-40.

Для выбора вязкости смазочного материала воспользуйтесь схемой 4.

Схема 4. Влияние температуры на подбор вязкостных характеристик автомасла.

По схеме 4 при очень низких температурах следует заливать смазки 0w-20, 5w-20, 5w-30. Если температурный показатель выше -180С льют 10w-30, а при температуре более -120С применяют 15w-40.

На канистре со смазкой могут присутствовать знаки, изображенные на рисунке 1.

Бензиновые двигатели 1GR-FE (кроме моделей EURO IV и V)

Для этой модели TLC 200 рекомендовано применять масла с характеристиками:

  • всесезонные смазочные материалы класса SL или SM с обозначением «Energy Conserving» (энергосберегающие) по API;
  • тип автомасла SN с надписью на канистре «Resource-Conserving» (ресурсосберегающее) в соответствии с классификацией API;
  • жидкости, отвечающие нормам ILSAC с вязкостью 15w-40 или 20w-50.

Вязкость моторной жидкости подбирается по схеме 5.

Схема 5. Зависимость вязкости смазки от температуры региона, в котором будет эксплуатироваться автомобиль.

Согласно схеме 5 при слишком низких температурах рекомендуется использовать жидкости 5w-30. Если показатель термометра выше -180С льют 10w-30, 15w-40 или 20w-50.

Дизельные автодвигатели 1VD-FTV (модели, соответствующие EURO V)

Согласно инструкции по эксплуатации Тойота Ленд Круизер нужно заливать смазочные материалы, соответствующие параметрам:

  • оригинальные смазочные материалы Toyota Genuine Motor Oil либо эквивалентные автомасла, которые отвечают требованиям к качеству смазки;
  • тип смазки С2 по системе АСЕА;

Выбирать вязкость моторной жидкости нужно с учетом схемы 6.

Схема 6. Влияние температуры воздуха на вязкость автомасла.

Согласно схеме 6 заводом – изготовителем рекомендовано применять смазочные жидкости 0w-30, они обеспечивают оптимальное потребление топлива и хороший пуск при низких температурах. При отсутствии указанного масла допускается использовать смазки 5w-30.

Дизельные автодвигатели 1VD-FTV (модели, соответствующие EURO IV)

По инструкции для этой модели Тойота Лэнд Крузер нужно использовать моторные жидкости с параметрами:

  • оригинальные смазочные материалы Toyota Genuine Motor Oil либо эквивалентные автомасла, которые отвечают требованиям к качеству смазки;
  • класс CF-4 в соответствии со стандартом API;
  • группа масла В1 по нормам АСЕА.

Вязкость моторного масла подбирается по схеме 7.

Схема 7. Определение показателя вязкости автомасла в зависимости от температуры окружающей среды.

Согласно схеме 7 при слишком низких температурах предпочтительно заливать автомасло 5w-30. Если температура выше -180С льют 10w-30, 15w-40.

Заправочные объемы

Перед плановой заменой смазочного материала в Toyota Land Cruiser стоит ознакомиться с объемами заправочных емкостей, чтобы приобрести необходимое количество масла:

  1. Двигатели 1UR-FE:
  • 7,5 л с заменой маслофильтра;
  • 7,1 л без учета масляного фильтра.
  1. Моторы 1GR-FE (для моделей EURO IV и V) и 1GR-FE (кроме моделей EURO IV и V)
  • 6,1 л с учетом фильтрующего устройства;
  • 5,6 л без учета масляного фильтра.
  1. 1VD-FTV (модели, соответствующие EURO V), 1VD-FTV (модели, соответствующие EURO IV)
  • 9,2 с заменой маслофильтра;
  • 8,2 без учета масляного фильтра.

Недостатки и достоинства

Двигатель Тойота 1HZ обладает следующими преимуществами:

  1. Простая конструкция, надёжность и высокий ресурс, даже при применении низкокачественного дизеля.
  2. Возможность проведения капитального ремонта.

ТНВД 1HZ

ТНВД 1HZ

Минусы дизельного мотора проявляются в следующем:

  1. При каждом очередном набеге 50 тыс. км требуется регулировка тепловых зазоров клапанов.
  2. Ресурс ремня ГРМ ограничен ста тысячами километров пробега.
  3. Проблемы возникают практически у всех ТНВД 1HZ, после выбега 500000 км.
  4. Слабые места проявляются при несвоевременном и не правильном техническом обслуживании.

Неисправности и ремонт

Распространенными дефектами моторов серии 1HD являются:

  1. Проблемой моторов, имеющих большой пробег, становится износ деталей механизма газораспределения. Увеличение зазоров приводит к рассухариванию стержня клапана, и деталь проваливается в камеру сгорания. При контакте клапана с поршнем происходит разрушение деталей и образование глубоких задиров на зеркале цилиндра. Для предотвращения поломки рекомендуется проводить визуальный осмотр механизма через каждые 40 тыс.км.
  2. Клапан рециркуляции отработавших газов (ЕГР) становится причиной засорения впускного коллектора сажей и частичками масла. Многие владельцы отключают систему, продлевая жизнь двигателю.
  3. Появление периодических вибраций на холостом ходу, напоминающих троение. Причиной является износ плунжерных пар в ТНВД. Ремонт заключается в замене изношенных деталей.
  4. Течь магистрали обратного слива топлива по месту стыка с форсункой. Дефект возникает в результате неаккуратной сборки, приводящей к деформации уплотнительного торца на форсунке. Рекомендуется провести подрезку торца на токарном станке, поскольку подтяжка гаек течи не устраняет, а еще больше деформирует детали. При сильном повреждении торца требуется замена форсунки.

Тюнинг

Двигатель Тойота 1HZ форсировать можно, но надо вложиться . При этом тюнинг разумен на свежих моторах. В противном случае проще приобрести другую машину с более мощным мотором.

Существует два варианта доработки дизельного мотора 1HZ. Первый предполагает монтаж турбины, интеркулера и других комплектующих.

Турбина мотора 1HD-T

Турбина мотора 1HD-T

Второй вариант возможен при задействовании контрактного силового агрегата марки 1HD-T. Это позволит переделать 1ХЗ в указанную модификацию. Для этого делают дополнительное технологическое отверстие в блоке для подачи масла к турбине, а также сформировать контур для слива смазки. С донорского агрегата потребуется использовать головку блока цилиндров, турбину, насос, поршневую группу, шатуны, форсунки и дополнительные комплектующие.

Перечень модификаций

Начало производства силовой установки было положено в 1997 году. До 2003 года двигатель не подвергался никаким изменениям и носил маркировку 1GZ-FE.

В период с 2003 по 2005 год было налажено производство 12-цилиндровой силовой установки, которая работала на газу. Мотор получил маркировку 1GZ-FNE. Агрегат сильно потерял в мощности — она упала до 250 лошадиных сил, крутящий момент был снижен до 420 Hm.

В 2010 году произошел рестайлинг мотора, маркировка не подверглась изменениям. Двигатель все также назывался 1GZ-FE. В связи с появившимися экологическими стандартами инженерам компании пришлось задушить мотор. В результате крутящий момент и мощность упали приблизительно на 5%.

На какие автомобили устанавливался 1HZ


Land Cruiser J70

Двигатель марки 1HZ использовался на следующих моделях машин:

  • LandCruiser 80 1990 – 1997;
  • Land Cruiser J70 1990 по настоящее время;
  • Coaster HDB30 1990-1993;
  • Coaster HDB40, Coaster HDB50 1993-2003;
  • Land Cruiser J100 1998-2007.


Coaster HDB40
