Приводные ремни: мини-энциклопедия для начинающего автослесаря

Что такое приводной ремень, каковы его характеристики и классификация?

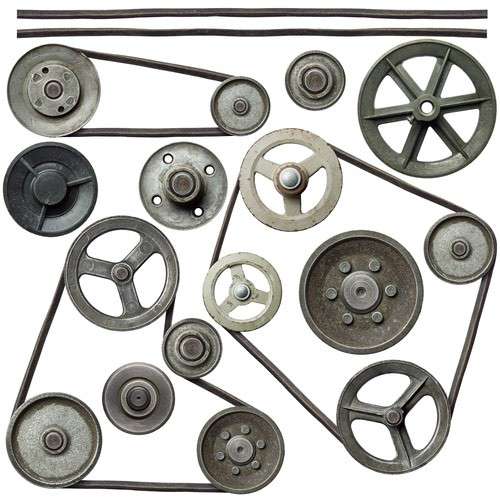

Приводные ремни как способ передачи крутящего момента использовались с давних времен в различных механизмах. Изготавливались из разных материалов: кожи, пеньковой веревки, лиан и пр. В настоящее время для их производства используются другие более прочные материалы, а их форма стала более совершенной, хотя назначение практически не изменилось.

Эти современные детали изготовляют по сложной специальной технологии, которая постоянно совершенствуется. Большим преимуществом этого способа передачи крутящего момента является простота и безотказность.

Описание

Широкое распространение ременная передача получила благодаря целому ряду уникальных качеств, среди них стоит отметить:

Схема работы ременной передачи

  • плавную и тихую работу;
  • балансировку неточной установки шкивов;
  • компенсирование в случае возникновения (приводной ремень просто будет проскальзывать);
  • уменьшение вибраций (к примеру от ДВС);
  • нет потребности в смазке;
  • дешевизну деталей;
  • простоту монтажа;
  • возможность применения как муфты сцепления;
  • надежность в работе на больших скоростях;
  • в случае обрыва в отличие от цепи не повреждаются другие узлы;
  • передачу вращения на любые расстояния.

Понятие

Ременной передачей называется устройство, которое состоит из основного шкива, который крепится на валу силового агрегата, а приводной ремень является соединением с ведомым шкивом. Вращательное движение передается, за счет сил трения либо зацепления.

Применение

Традиционные приводные ремни помимо автомобилей активно применяются в станках, всевозможных установках и сельхозмашинах. Поверхности данных деталей гарантируют необходимое распределение нагрузки и плавное соединение шкивов.

Ремень привода любого размера не нуждается в смазке и функционирует с невысоким уровнем шума на любых скоростях. Отличается незначительной вытяжкой и именно это делает систему передачи вращения достаточно простой.

Изобретенная более пятисот лет назад и ставшая обязательной в современных механизмах ременная передача повсеместно применяется сейчас в самых разных отраслях индустрии. Стоит заметить, что один ремень привода может передавать вращение сразу на несколько шкивов.

Схема передачи на несколько шкивов

Характеристики приводных ремней

Ременная передача отличается легкостью монтажа и замены, перегрузки компенсируются эластичностью приводов. Подобный вид незаменим во время работы на больших скоростях.

Приводные ремни отличаются по целому ряду характеристик, в первую очередь, это:

  • тип зубчатый или нет;
  • длина;
  • ширина;
  • форма;
  • жесткость;
  • материал.

Приводные ремни делятся на различные типы, начнем с клиновых узкого сечения. Приводы такого типа специализированы для высокоскоростных передач, функционирующих в разных условиях. Разрабатывались они на основе деталей с обычным сечением. Подобная конструкция способствуют повышению эластичности, уменьшению напряжения на изгибах и гарантирует лучшие рабочие качества.

Клиновые ремни с фасонным зубом применяются, когда есть необходимость в повышенной скорости вращения. Подобные приводы гарантируют передачу любой мощности, обладая множеством преимуществ, если сравнивать с обычными.

Читать статью  Как отражать расходы по КОСГУ с 2019 года

Клиновые ремни с фасонным зубом

Вариаторные типы отличаются повышенной прочностью и более высоким коэффициентом полезного действия. Они применяются в агрегатах индустриальной и сельхозтехники, когда требуется передача существенной мощности. Кордшнуровая база этих деталей обеспечивает не лишь износоустойчивость в работе, но и способность сохранять собственные характеристики во всех режимах функционирования мотора. Гибкие и долговечные волокна не дают возможность приводу вытягиваться и сокращаться. Особая форма зубчиков гарантирует мягкий ход и стабильность, на всех оборотах.

Вариаторный тип приводов

Поликлиновые типы соединили в себе отличную упругость плоских с лучшей передачей мощности клиновидных. Они имеют плоскую поверхность со специальными ребрами. Чтобы улучшить рабочие данные и износостойкость, приводы подобного типа армируются специальным кордом. Отличаются лучшими данными, в случае если устанавливаются в извилистые приводы.

Зубчатые типы нашли применение в станках, индустриальных, домашнем оборудовании и автодвигателях. Основная характерная черта передач подобного типа это синхронность и передача больших нагрузок при малых натяжениях. Это дает возможность снизить нагрузку на узлы и системы.

Зубчатый образец привода

Маркировка

Традиционно в маркировке таких ремней указываются следующие данные:

  • предприятие-изготовитель;
  • поперечное сечение;
  • размер;
  • дата выпуска;
  • ГОСТ;
  • класс привода;
  • назначение.

Размеры

Размеры приводов могут быть самые разные и выпускаются под конкретную модель автомобиля или оборудования. Перед заменой этой детали на своем транспортном средстве обязательно проведите сравнение новой и заменяемой.

Таблица конвертацииТаблица длин - часть 1Таблица длин - часть 2

Видео «Демонстрация работы»

В этом видео наглядно показано, как работают ролики и ремень.

Ремень привода генератора. Виды, проблемы с ним и замена

Поддержание соответствующего напряжения в бортовой сети автомобиля во время работы силовой установки лежит на одном из элементов электрооборудования авто – генераторе. Генератор – это тот же электродвигатель постоянного тока, который работает наоборот. Если двигатель за счет подачи на него электроэнергии вращает ротор, то генератор вырабатывает электроэнергию из вращательного движения ротора. Чтобы генератор вырабатывал энергию, которая будет запитывать бортовую сеть авто, нужно чтобы его ротор вращался.

Конструктивным решением для обеспечения вращения ротора генератора, вследствие которого он вырабатывает электроэнергию, стал привод от коленчатого вала, поскольку он вращается постоянно с момента запуска двигателя и до остановки.

ремень генератора в натяжение

Привод генератора выполняется посредством ременной передачи. На коленчатом валу и роторе генератора установлены шкивы, в проточки которых и помещается ремень.

Виды ремней генератора

Для привода генератора применяется два вида ремней.

  • Первым видом приводного ремня является обычный клиновидный. Зачастую такого вида ремень применяется на авто, которые выпускались раньше. Данные ремни используются на авто, где привод от шкива коленчатого вала производился только на генератор. Недостатком такого изделия является высокая вероятность проскальзывания.

Ремень генератора клиновидного типа

Клиновидный ремень генератора

Одним из вариантов клиновидного ремня, который пришел на смену обычному, является зубчатый. Зубчатый ремень тоже имеет клиновидный профиль, но с внутренней стороны у него сделаны зубья. Эти зубья обеспечивают улучшенную передачу усилия и меньшую степень проскальзывания. Однако он тоже используется на авто, у которых привод от шкива коленвала выполняется только на генератор.

Читать статью  Toyota Land Cruiser 70: обзор двигателей, трансмиссии, подвески

зубчатый ремень генератора на авто

Ремень генератора зубчатого типа

  • Вторым видом приводного ремня, который используется на авто все чаще – поликлиновой, он же многоручейный ремень. Такой ремень значительно шире клинового, но тоньше, что обеспечивает ему большую гибкость. С внутренней стороны сделано несколько борозд, по профилю напоминающие клин, но небольших размеров. Из-за этих борозд этот ремень и получил народное название – многоручейный.

ремень поликлинового типа

Поликлиновой ремень генератора

Высокая гибкость позволяет использовать его для привода генератора, а также других навесных элементов двигателя – гидроусилителя, жидкостного насоса и компрессора.

Все виды ремней изготавливаются по одному принципу – основным материалом выступает специальная резина, внутрь которой помещено 2-4 слоя армирующей прочной нити.

Основные проблемы с ремнем генератора

Поскольку приводной ремень генератора является гибким, то основные проблемы с ним — обрыв, сильный износ, расслоение и проседание.

Обрыв ремня случается редко, поскольку чтобы произошел разрыв армирующих нитей, нужно значительное усилие. Возникнуть оно может только при заклинивании одного из элементов, приводимого ремнем. К примеру, из-за разрушения подшипника генератора возможно заклинивание ротора с последующим порывом.

Сильный износ происходит со временем, ведь поверхности ремня при передаче усилия трутся о поверхности шкивов. В итоге профиль ремня уменьшается, он все больше проскальзывает, передаточное усилие его падает и генератор перестает выдавать требуемую энергию.

обрыв ремня генератора

Обрыв автомобильного ремня генератора

Расслоение зачастую получается из-за повреждения шкивов. Нарушение геометрии шкива приводит к тому, что с одной стороны ремень интенсивно изнашивается, армированная нить выходит за края резинового материала, в итоге ремень постепенно разделяется на составные части. Произойти расслоение также может из-за некачественного материала изготовления.

изношенный ремень генератора

Расслоение ремня генератора автомобиля

Проседание также происходит со временем из-за износа. Изнашиваясь, ремень в диаметре увеличивается, его натяжение ослабевает и появляется проскальзывание. Также проседание может быть вызвано некачественным материалом изготовления. Попадание горюче-смазочных материалов на поверхность ремня часто приводит к изменению физических параметров резины, из-за чего он тоже может просесть.

Основным признаком проблем с ремнем привода генератора является появление сторонних шумов, в частности скрипы и пронзительный визг. Визг обычно появляется из-за проскальзывания ремня относительно шкива, которое зачастую вызвано сильным износом или проседанием.

У авто, где для натяжки применяется натяжной ролик, появление визга может указывать помимо износа ремня также на сильный износ подшипника ролика.

Непродолжительный визг ремня в зимнее время указывает на некачественный материал изготовления. Такой ремень при минусовых температурах значительно теряет эластичность, что приводит к интенсивному износу до тех пор, пока он не прогреется. Такой ремень долго служить не будет.

Читать статью  Расшифровка номера двигателя автомобиля

Проверка состояния

В среднем ресурс ремня составляет 50-60 тыс. км. Но продолжительность работы его во многом зависит от условий эксплуатации и качества изделия.

Определение состояния и уровня износа ремня зависит от конструктивных особенностей автомобиля. Но сводится это определение к визуальному осмотру ремня.

Вначале производится проверка натяжения ремня. В нормальном состоянии он не должен проседать при нажатии на определенное расстояние, указанное в технической документации к авто.

Где находится ремень генератора

Схема расположения ремня генератора

Далее визуально осматривается ремень на наличие повреждений и износ. Торчащие армирующие нити, вырванные куски резины, следы от горюче-смазочных материалов укажут на потребность в замене.

Устранить визг можно путем дополнительной подтяжки натяжения. Однако если уже натягивать ремень некуда, значит он сильно изношен и требует замены.

Если установлено, что ремень сильно изношен, производится замена. Перед выполнением данной операции нужно приобрести новый. Причем подбирать нужно по модели авто, а также по виду ремня. Клиновидный ремень невозможно будет установить на место многоручейного и наоборот.

Замена на ВАЗ-2108

Рассмотрим, как производится замена на разных авто. Для начала возьмем автомобиль ВАЗ-2108, в котором используется простой или зубчатый клиновидный ремень.

У этого авто ремень заменить довольно просто. Понадобятся только ключ на 17, а также монтировка.

Вначале нужно снять отработавший ремень, для чего ослабляются гайка крепления внизу и гайка, зажимающая генератор на натяжителе. После послабления генератор подается к двигателю, сильно послабленный ремень снимается со шкивов. На его место устанавливается новый, монтировкой генератор оттягивается от двигателя, тем самым производится натяжение ремня. Удерживая монтировкой натяжение, гайка на натяжителе затягивается. После закручивается и гайка крепления генератора. После замены выполняется проверка. Если на заведенном двигателе посторонних звуков со стороны ремня не слышно, замена произведена успешно. Если появился визг – производится повторная натяжка.

Замена на Toyota Camry

Далее рассмотрим, как производится замена на автомобиле Toyota Camry. У данного авто используется поликлиновой ремень. При этом он используется также для привода компрессора и жидкостного насоса. Для натяжки используется специальный натяжитель.

Если производить замену по всем правилам, то потребуется снятие правого колеса, накладки и защиты картера двигателя для доступа к натяжителю.

Но некоторые любители проделывают замену, не снимая колеса. Именно для самой замены ремня откручивать ничего не нужно, поскольку натяжитель оснащен механизмом самонатяжения.

Для снятия ремня нужно ключом на 19 за головку, размещенную на натяжителе, провернуть его по часовой стрелке. Этим действием ослабляется натяжение, после чего снимается ремень с любого шкива.

Перед установкой нового следует посмотреть на схему положения ремня между шкивами. Для установки его вначале накидывается на все шкивы, после отжимается натяжитель и на его ролик заводится ремень, после чего натяжитель отпускается.
